1、第2节、支架倒塌图片案例分析1、哈大铁路客运专线沈阳枢纽跨北皇线特大桥T构坠落事故，也是一起墩顶活动支座墩梁临时固结体外支撑柱倒塌事故，见图5-2-1所示。图5-2-1哈大铁路客运专线沈阳枢纽跨北皇线特大桥T构坠落事故照片这是一起典型的体外支撑柱横向缺少约束的失稳事故。支架失稳原因及施工方案主要教训点I、T构处于活动盆式支座处，桥墩顶部对箱梁无约束；、体外支撑钢管混凝土柱与墩身无连接，支撑柱完全处于自由状态；、体外支撑钢管混凝土柱与箱梁无锚固，前后支撑柱承载力不能互补;2、大坡度坡道上架桥机垮塌事故（见图5-2-2）图5-2-2某桥大坡度坡道上架桥机垮塌事故照片教训点：在大坡道上架梁时，架桥机

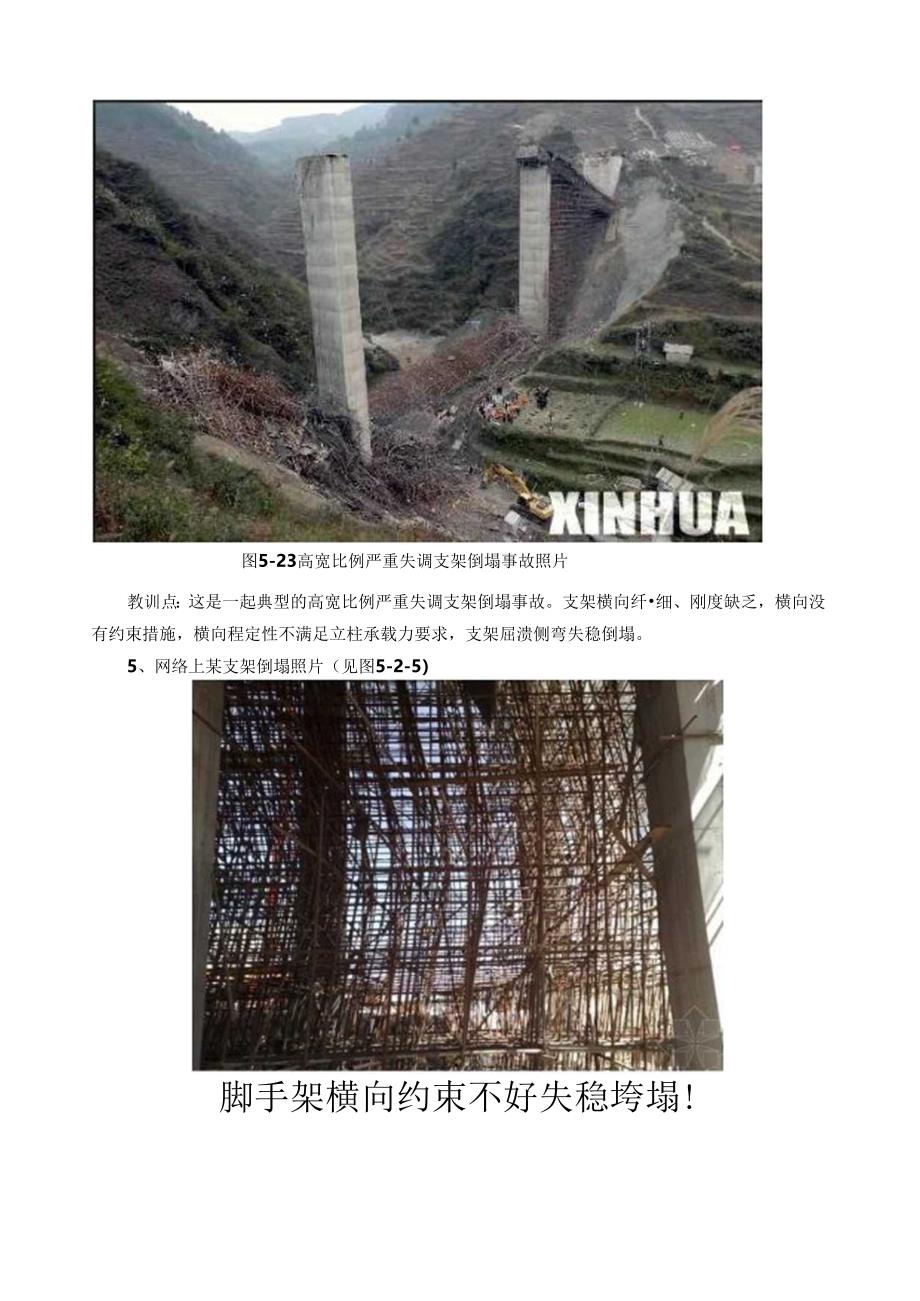

2、大臂、支腿安置水平及垂直度不好,存在卜坡卜滑分力一一促使支腿受压失稳，防范稳定措施不到位。3、某桥水中施工支架倒塌（见图523）图5-2-3某桥水中施工支架倒塌照片教训点：支架根底稳定性差，根底冲刷下沉，支架没有与已完墩台连接,支架整体稳定性缺乏，方案缺少稳定措施：4、2005年12月14日贵州小尖山大桥现浇梁支架垮埸见（图5-2-4图5-23高宽比例严重失调支架倒塌事故照片教训点：这是一起典型的高宽比例严重失调支架倒塌事故。支架横向纤细、刚度缺乏，横向没有约束措施，横向程定性不满足立柱承载力要求，支架屈溃侧弯失稳倒塌。5、网络上某支架倒塌照片（见图5-2-5）脚手架横向约束不好失稳垮塌!教训
3、点：剪刀撑缺乏，立杆缺乏约束，受压屈溃倒塌。6、湖南凤凰大桥倒塌事故一著名全国（见图5-2-6）图5-2-6拱桥满堂脚手架倒塌照片7、杭州地铁明挖基坑坍塌事故（见图527）图5-2-7杭州地铁明挖基坑坍塌事故照片教训点：护壁桩深度缺乏，达不到抵抗坑底管涌压力不平衡能力，坑内水平支撑没有及时安装到位，致使护壁桩向坑内侧浮超限破坏，施工降水效果不好一会造成水土压力过大，增加了护壁桩的侧弯失稳作用，最后造成基坑垮塌。8、2005年9月5日，北京西单工地脚手架倒塌事故死亡6人（见图5-2-8）2005-09-07北京西单工地附手至倒塌事故死亡人数百经*至6图5-2-8北京西单某工地脚手架倒塌事故照片事
4、故教训点：脚手架看似立杆很密，楼房内支架根底不会不好。倒塌原因主要在于剪刀撑缺乏、横杆步距超标、立杆不垂直、架体与己完成框架无链接等问题上。9、2011年8月18日上海地铁11号线工地支架倒埸（见图5-2-9）2011年8月18日中午I1.时30分许，位于上饵浦东的怯道交通11号城工地发生一起筋工排架倒中事故.6名工人随受壑落，H中2人死亡、4人受侪.WVVW1NEV图5-2-9上就铢9号线工地支I丽福片一教训点，支架本身顺桥向存在高宽比失调缺陷。支架与已完墩柱链接约束不好，没有把已完墩柱利用上，顺桥向缺少剪刀撑、拉筋、斜支撑，支架整体横向稳定性缺乏.10、2010年1月21日，沪杭高铁嘉兴大
5、桥工地大型井字架倒塌（见图5-2-10）图5-2-10沪杭高铁嘉兴大桥工地大型井字架倒埸事故教训点：从照片上看出缺少剪刀撑、特别缺失水平面剪刀撑，支架立杆接头都在同一截面上，造成立杆无约束、不垂直，架体整体稳定性缺乏。11、2010年1月12H,芜湖市-一脚手架倒塌（见图5-2T1）图5-2-11芜湖市一脚手架倒塌照片教训点：从照片上看出已完框架柱没有利用，其它因素可能有支架剪刀撑缺乏、立杆不垂宜、横杆步距超限等缺陷，造成支架稳定性缺乏。楼板现浇荷载很小，是起不该倒塌的事故。12、浙江嘉兴一支架倒埸（见图5-2-12）图5-2-12浙江嘉兴一支架倒塌教训点：此支架事故也是不该发生的事故！支架存
6、在立杆不垂直、接头没错开、横杆步距超标、剪刀撑缺乏、与墙柱无连接等缺陷！13、西安市凯旋大厦工地脚手架倒塌10人死亡（见图5-2-13）图5-2-13西安市凯旋大厦工地脚手架倒塌照片2011年9月IO口上午8时30分许，西安市未央路和玄武路交界处的凯旋大原工地栋在建3()层高楼，在施工过程中发生脚手架倒塌，这些脚手架是从2023楼层坠落的。事故发生后，近百名消防官兵赶赴现场救援，共搜救出12人。假至记者发稿时，已有7人死亡，5人仍在医院抢救，事故原因正在调查之中。原因分析：这是爬墙脚手架，最多是双排，楼房那么高，靠自身稳定是不能满足要求的！倒塌的直接原因是与墙链接不满足平安要求，其次可能是支架
7、立杆、横杆、剪刀撑不够，扣件紧固缺乏！支架根底不该有问题！14、浙江台州一在建厂房脚手架倒塌致3死2伤(见图5-2T4)2011年7月I日，消防官兵赶到事故现场进行救援。当日上午10时许，浙江省台州市黄岩区江口街道笆比象婴儿用品厂在建厂房发生脚手架倒塌事故，正在施工的工人中有人被埋。事故发生后，当地公安、消防以及附近的村民迅速开展抢救和搜索，截至发稿时，已经确认有3人死亡，另有2人伤势轻微。图5-2-14浙江台州一在建厂房脚手架倒塌照片事故原因分析：这也是爬墙式脚手架，房子没倒、架倒了，架子最多是双排作业脚手架，支架楞定主要靠爬墙！倒塌的直接原因是与墙链接不满足平安要求，其次可能是支架立杆、横
8、杆、剪刀撑不够，立杆接头都在一个平面上，扣件紧固缺乏，i脱落全脱落！支架根底不该有问题！15、2011年3月3日，杭州某高铁桥梁现浇贝雷桁架支撑架坍塌（见图5-2-15）图5-2-15杭州某高铁桥梁现浇贝雷桁架支撑架坍塌16、2012年6月8F1.云南威信发生越明噪倒埸事故6人被埋1人受伤威信县云投粤电扎西能源煤电一体化工程施工现场发生脚手架倒塌事故.（见图5-2-16）图5216云南威佶发生一起脚手架倒埸事故事故原因分析：这是一起现浇楼板支架，现浇板荷载不会很大。从照片看,支架立杆接头都在一个断面上，支架可能剪刀撑缺乏、立杆不垂直、横杆步距超限造成支架稳定性缺乏。17.2012年7月2口，杭
9、州某撤除高架桥施工中垮塌，造成1死3伤事故）（见图5-2-17）图5-2-17杭州某撤除高架桥施工中垮塌事故原因分析：原因1是支架的整体稳定性缺乏，箱梁解体后支架不稳定。原因2是解体的大块箱梁吊装，没找准重心，造成起吊后翻滚，支架偏载倒塌。18、2012年5月26口，湖南长沙湘江航电枢纽坝顶桥现浇梁支架坍塌（见图5-2-18）2012年5月26口下午3点多，湖南长沙湘江航电枢纽坝顶桥引桥在浇潴过程中发生切埸.事故造成四人受伤.图5-2-18湖南长沙湘江航电枢纽坝顶桥现浇梁支架坍塌事故分析：支架倒向已完梁段一侧，说明支架与已完梁段没有链接约束，支架顺桥向剪刀撑缺乏，造成稳定性缺乏。19,2012
10、年7月19口浙江省长兴县一建筑工地发生支架垮塌（见图5-2-19）图5-2-19浙江省长兴县一建筑工地发生支架垮塌事故原因分析：此支架倒埸原因，不外乎立杆不垂直、剪刀撑缺乏、横杆步距超标、已完框架柱不利用等原因.20、2012年2月28日，上海市松江区一工业园基坑坍塌（见图5-220）2012年2月28日下午4时30分许，上海市松江区九亭镇深寅路近九浸公路，一工业园区内基坑支护结构大面积阴塌，连带丁业园区附近的公路也受到影响，事故还造成地下一条备用天然气管道发生破裂，同时附近厂房发生大面枳停电.猜测其原因：横支撑弯曲失稳后折断，带动护壁结构侧坍埸！图5-2-20上海市松江区一工业园基坑坍埸主要
11、原因：横支撑竖向稳定性缺乏，下弯失稳垮埸.横支撑下弯失稳的原因，可能是在其上堆载了.21、湖南娄底拱桥系杆梁支架垮埸（见图52.21）2012年3月12口晚，湖南省娄底市涟水河大桥桥面发生下塌的事故现图52.21湖南娄底拱桥系杆梁支架拶埸原因分析：这是一起低级事故。系梁自重没转嫁到钢管拱上去之前，现浇支架不能撤除，系梁不能承受H重。22、2012年8月22日上午9时53分，榆林市城区新建路原地置厂建筑工地发生垮塌事故（见图5-2-22）,18名建筑工人被困地面以下。22口下午4时，15名被困人员被救出，分别被送往三家医院救治。据院方透露，其中2人经抢救无效、不幸死亡：其他13人经过救治，截至2
12、2口晚已无生命危险。22日晚10时25分，救援人员找到被困建筑物下的最后3名工人，遗憾的是他们均已死亡。省榆林,1耳衽就20128月22日上午50招才崎屋黑瓢通行救东事故身图5-2-22榆林市城区新建路原地置厂建筑工地发生垮塌事故原因分析：受压支撑柱无侧向约束，F1.身刚度缺乏，借有横向作用力失稳压湖!23、2012年12月31日浙江温州市龙湾区万达广场一现浇楼板倒塌（见图5-2-23)1.N0xSMRNMMW图5-2-23浙江温州市龙湾区万达广场一现浇楼板倒塌原因判断：在框架梁与楼板搭接处折断倒塌，外表在此处支架横向连接不牢固，支架存在共性缺陷问题：剪刀撑缺乏、立杆不垂直、横杆步距超标等问2
13、4、2012年12月31日上海浦东金桥地铁12号线停车场-支架倒塌（见图5-2-24)2012年12月31日21时许，地铁12号线浦东金桥停车场检修库在混凝土浇筑过程中发生坍塌。事故造成5人死亡，18人受伤。事故原因判断：现浇楼板荷载不会很大。事故倒塌不外乎常见的几种缺陷：剪刀挣缺乏、立杆不垂直、横杆步距超标等问题。25、2012年12月30口，武汉地铁4号线某基坑局部坍塌（见图5225）2012年12月30日，武汉地铁4号线筋工现场发生塌方，地铁基坑支撑结构断裂导致基坑冽埸，汉阳王家湾交通单边限行。图5-2-25武汉地铁4号线某基坑局部坍塌事故因素判断：侧壁护壁桩外侧空虚，护壁桩内外、左右不平衡，先造成护壁桩折断，然后带动坑内横支撑折断。2013年5月21日资阳沱江三桥施I索塔倒埸5人死亡2人受伤中铁大桥局宁波轻轨14标段项目部承建的宁波轻轨一号线二期工程14标段F18-19桥墩进行施压作业时,发生坍塌事故，在底板上施工的6名工人坠落。2013年IO月31H长春远达大街高架桥支架坍塌
