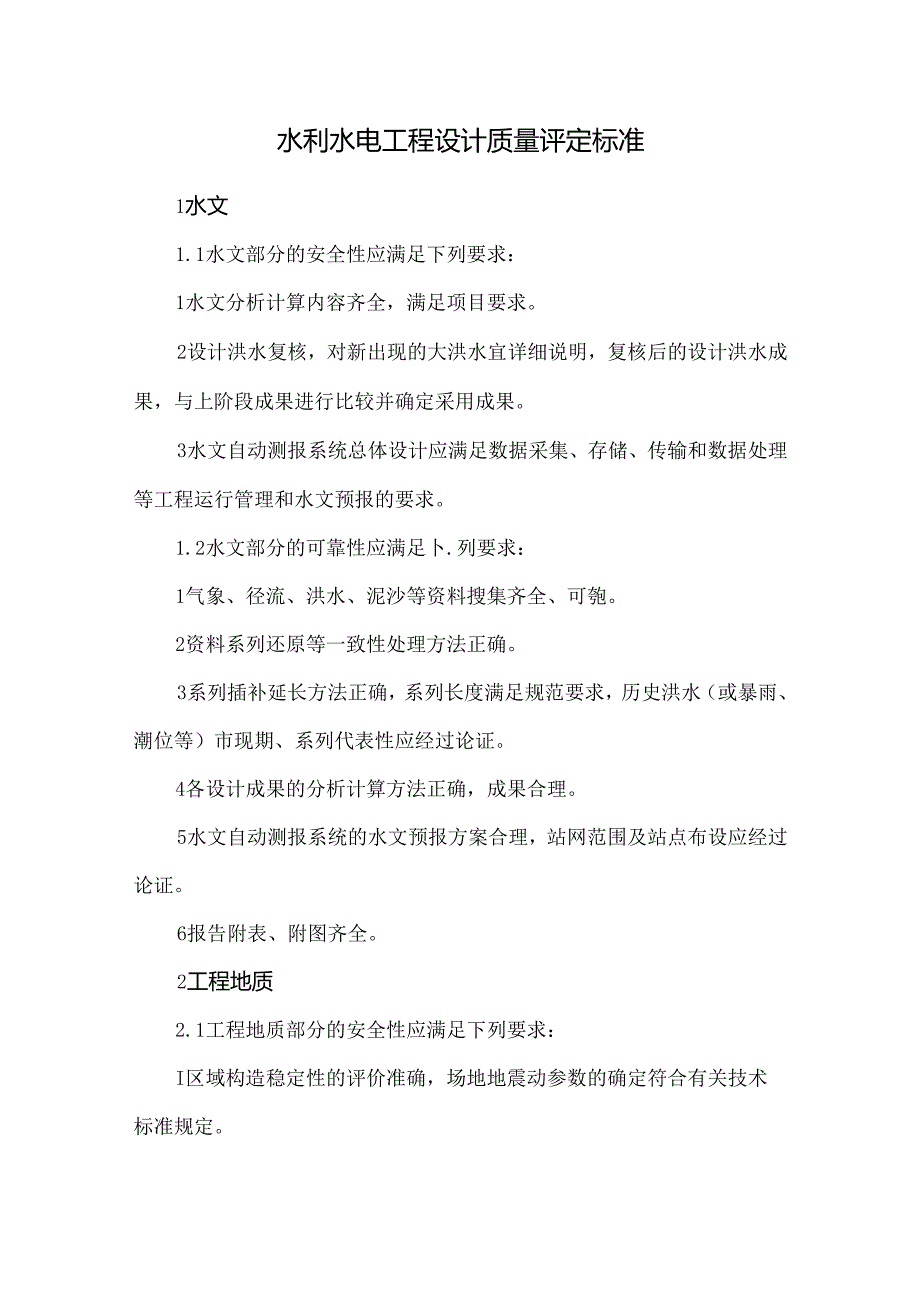

1、水利水电工程设计质量评定标准1水文1.1水文部分的安全性应满足下列要求：1水文分析计算内容齐全，满足项目要求。2设计洪水复核，对新出现的大洪水宜详细说明，复核后的设计洪水成果，与上阶段成果进行比较并确定采用成果。3水文自动测报系统总体设计应满足数据采集、存储、传输和数据处理等工程运行管理和水文预报的要求。1.2水文部分的可靠性应满足卜.列要求：1气象、径流、洪水、泥沙等资料搜集齐全、可匏。2资料系列还原等一致性处理方法正确。3系列插补延长方法正确，系列长度满足规范要求，历史洪水（或暴雨、潮位等）市现期、系列代表性应经过论证。4各设计成果的分析计算方法正确，成果合理。5水文自动测报系统的水文预报

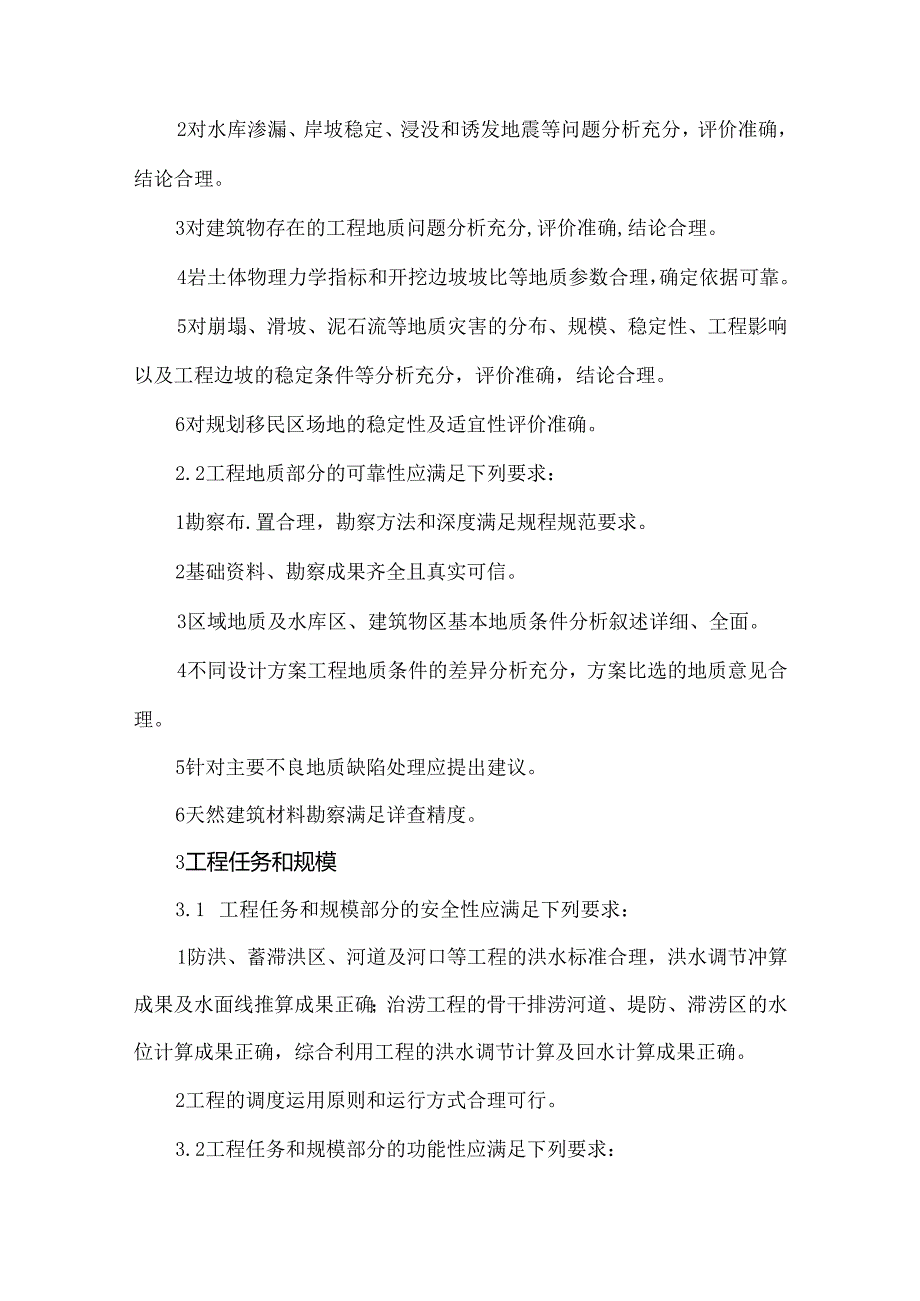

2、方案合理，站网范围及站点布设应经过论证。6报告附表、附图齐全。2工程地质2.1工程地质部分的安全性应满足下列要求：I区域构造稳定性的评价准确，场地地震动参数的确定符合有关技术标准规定。2对水库渗漏、岸坡稳定、浸没和诱发地震等问题分析充分，评价准确，结论合理。3对建筑物存在的工程地质问题分析充分,评价准确,结论合理。4岩土体物理力学指标和开挖边坡坡比等地质参数合理，确定依据可靠。5对崩塌、滑坡、泥石流等地质灾害的分布、规模、稳定性、工程影响以及工程边坡的稳定条件等分析充分，评价准确，结论合理。6对规划移民区场地的稳定性及适宜性评价准确。2.2工程地质部分的可靠性应满足下列要求：1勘察布.置合理，
3、勘察方法和深度满足规程规范要求。2基础资料、勘察成果齐全且真实可信。3区域地质及水库区、建筑物区基本地质条件分析叙述详细、全面。4不同设计方案工程地质条件的差异分析充分，方案比选的地质意见合理。5针对主要不良地质缺陷处理应提出建议。6天然建筑材料勘察满足详查精度。3工程任务和规模3.1 工程任务和规模部分的安全性应满足下列要求：1防洪、蓄滞洪区、河道及河口等工程的洪水标准合理，洪水调节冲算成果及水面线推算成果正确；治涝工程的骨干排涝河道、堤防、滞涝区的水位计算成果正确，综合利用工程的洪水调节计算及回水计算成果正确。2工程的调度运用原则和运行方式合理可行。3.2工程任务和规模部分的功能性应满足下

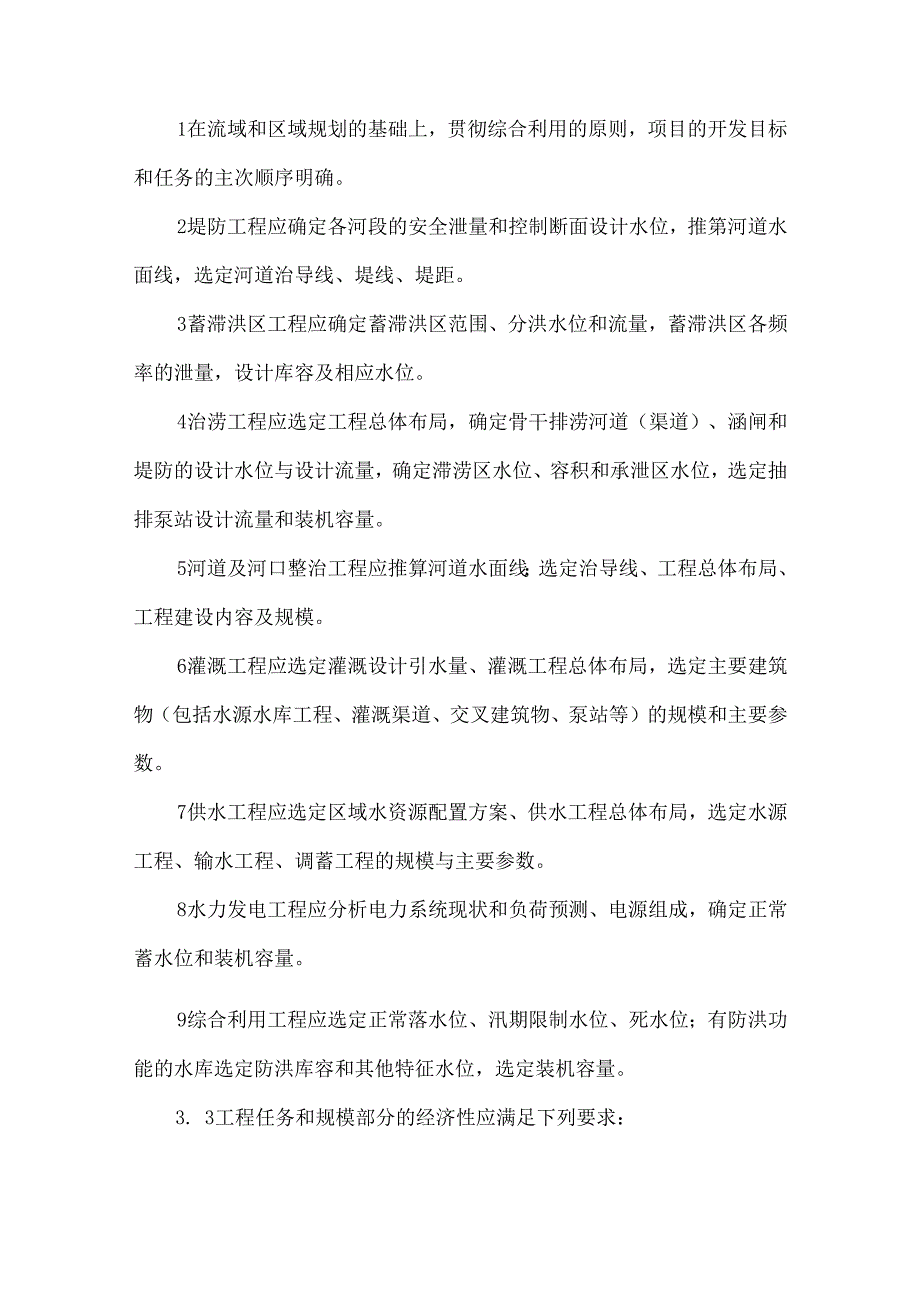

4、列要求：1在流域和区域规划的基础上，贯彻综合利用的原则，项目的开发目标和任务的主次顺序明确。2堤防工程应确定各河段的安全泄量和控制断面设计水位，推第河道水面线，选定河道治导线、堤线、堤距。3蓄滞洪区工程应确定蓄滞洪区范围、分洪水位和流量，蓄滞洪区各频率的泄量，设计库容及相应水位。4治涝工程应选定工程总体布局，确定骨干排涝河道（渠道）、涵闸和堤防的设计水位与设计流量，确定滞涝区水位、容积和承泄区水位，选定抽排泵站设计流量和装机容量。5河道及河口整治工程应推算河道水面线；选定治导线、工程总体布局、工程建设内容及规模。6灌溉工程应选定灌溉设计引水量、灌溉工程总体布局，选定主要建筑物（包括水源水库工程
5、、灌溉渠道、交叉建筑物、泵站等）的规模和主要参数。7供水工程应选定区域水资源配置方案、供水工程总体布局，选定水源工程、输水工程、调蓄工程的规模与主要参数。8水力发电工程应分析电力系统现状和负荷预测、电源组成，确定正常蓄水位和装机容量。9综合利用工程应选定正常落水位、汛期限制水位、死水位；有防洪功能的水库选定防洪库容和其他特征水位，选定装机容量。3. 3工程任务和规模部分的经济性应满足下列要求：1推荐的工程主要指标全部进行了方案比较。2推荐方案经济合理。3.4工程任务和规模部分的可靠性应满足下列要求：1基本资料真实可靠。2工程规模选择时，考虑的影响因素全面具体，对主要影响因素进行了详细分析，方案
6、比选充分，工程规模选择适当。4工程布置及建筑物4.1工程布置及建筑物的安全性应满足下列要求：1确定的工程等别、主要建筑物级别、相应设计洪水标准和挡水建筑物的安全超高合理。采用的主要建筑物及主要结构的设计安全标准及其依据合理。2建筑物相应的稳定、渗流和强度满足要求。对坝体材料和质量提出相应要求，土石坝填筑标准合理。3确定的抗震设计烈度合理，采用的抗震结构及工程措施可行。4有分期蓄水或分期施工要求的挡水建筑物，其结构布置和材料强度应进行相应论证。5建筑物的防火设计合理。6在正常运用条件下，泄洪建筑物应满足安全宣泄设计洪水的要求，并满足发电、通航等建筑物在设计条件下安全运行；在非常运行条件下，泄洪建
7、筑物能够安全宣泄洪水，确保挡水建筑物安全。7对影响枢纽建筑物安全的工程地质问题应有论证和处理措施。对各建筑物提出相应的开挖原则及基础防渗、地基处理措施。8根据工程等级及水库库容，论证设置必要的放空水库设施。9重要工程或体型宴杂的泄水建筑物、大型工程的进水口、调压井、通航、过鱼等建筑物应经模型试验验证。10选定的边坡处理措施合理可行。4.2工程布置及建筑物的功能性应满足下列要求：1轴线选择、建筑物选型及工程总布置应满足下列要求：1）经技术经济综合比较论证，选定大坝、水闸、水电站和泵站厂房等主要建筑物轴线。对选定的灌排渠线和供水线路、堤线等，进行重点局部线路比较，复核所选线路。2）经技术经济综合比
8、较论证，选定工程总布置以及主要建筑物型式及次要建筑物型式。2挡水、泄水建筑物应满足下列要求：1）对建筑物进行稳定、应力、变形、渗流及渗透稳定计算。对混凝土坝提出温控设计。2）说明泄水建筑物的运行方式、泄流能力、水流流态、水力坡降、消能、上下游衔接、泄水排沙、下游冲淤及其影响等水力条件。重要工程的泄水建筑物应经水工模型试验验证。3）根据不同坝型除满足自身功能需要外，坝顶布置还应考虑抗宸、防冻、防洪抢险、观测、交通要求以及满足建筑美观要求。3引（输）水建筑物、厂房（泵房）应满足下列要求：1）经综合分析比较，选定输水建筑物的型式和布置。2）进行水力计算，提出引水建筑物的引用流量、水位、水力坡降、不稳
9、定流、水锤及涌浪、冲淤及沉沙等计算成果。3）选定进（出）水口的布置、结构型式、控制高程、断面尺寸、孔口和渐变段的型式及拦污栅槽、闸门槽、操作平台及排污设施等布置，进行进（出）水口建筑物地基稳定和结构计算，提出开挖、衬砌、防渗、排水和加固等基础处理措施。进（出）水口应根据泥沙情况论证设置防排沙设施的必要性，如需设置，应提出防排沙设施的规模、布置、型式等。4）选定输水隧洞（渠道）各组成建筑物的位置、布置、结构型式、控制高程、断面尺寸、坡度等，进行输水隧洞用岩（渠道地基）稳定和结构计算，提出开挖、衬护、防渗、排水和加固等围岩（地基、边坡）基础处理措施。5）论述设置调压室（前池）的必要性，选定调压室（
10、前池）的布置、型式、控制高程、断面尺寸、工作水位、泄水及必要的排沙设施。进行调压室（前池）稳定和结构计弊，提出开挖、衬护、防渗、排水和加固等围岩（地基）的处理措施。6）选定压力管道（包括旁通管、岔管、镇墩、支墩等）的布置、型式、高程、断面尺寸、长度、材质等，进行稳定和结构计算。提出对钢材及混凝土衬砌的要求和工程处理措施。对大型、夏杂的岔管应进行专门的应力分析和结构设计。对高水头钢筋混凝土压力管道和岔管提出防止内水外渗和围岩水力劈裂的措施。提出开挖、衬护、灌浆、防渗、排水和加固等基础处理或围岩支护的措施.7）综合分析比较选定厂房（泵房）的型式和布置方案，选定控制高程和主要尺寸等。对地下厂房应比较
11、论证厂房轴线位置及与其他洞室的布置关系。提出稳定计算和结构计兑成果。提出厂房基础和边坡的防渗、排水及加固等处理措施。对地下厂房应分析洞室群围岩稳定安全性，提出支护衬砌型式，并选定防渗、排水、通风、防潮等布置和处理措施。8）选定尾水建筑物的结构型式、控制高程、断面尺寸、长度、尾水闸门及其操作平台暂置、调压设施等。9）选定开关站（变电站）的位置、场地布置、面积、高程等。必要时论述泄洪雨雾对地而开关站布置、运行的影响，并提出相应的处理措施。4边坡工程应满足下列要求：1）判别边坡稳定性和可能发生破坏带来的不利影响、边界范围和破坏型式，基本选定边坡处理设计原则和措施。2）对边坡进行综合治理方案比较，选定
12、边坡处理方案，提出单坡高度和坡比、永久马道、价阶和截排水沟等的设置。3）边坡稳定性的计算方法、设计参数、计算工况、安全系数及计算成果合理正确。5灌溉、供（排）水建筑物应满足下列要求：1）经综合分析比较，选定灌溉、供（排）水建筑物的型式和布置。2）说明灌溉、供（排）水建筑物的流量、水位、水力坡降线、水流流态、冲刷、淤积等水力计算条件、方法，提出计算成果：说明取水、分水、控制、泄水、退水等建筑物的过水能力、水力衔接、消能防冲计算条件和方法，提出计弊成果；说明河道与渠道（管涵）交叉建筑物的冲刷和淤积计算条件和方法，提出计算结果，确定河渠交义建筑物防冲保护范围。3）说明主要建筑物的工程布置、结构型式、
13、控制高程、主要尺寸、运行条件；提出主要建筑物的稳定、应力、变形等计算成果；选定主要建筑物的排沙、防渗、抗冰冻等措施。6通航、过鱼建筑物应满足下列要求：1）选定船闸通航净空、设计高程，闸室段和上下引航道平面布置和控制尺度；选定闸室结构布置、闸首结构型式、闸首建筑物组成、主要控制高程和尺寸。2）选定升船机型式、采用方案的构件组成、动力系统、闸门、提升系统以及附属建筑物你置和设计参数。3）选定引肮道口门区和连接段布置、锚地和前港区布置：选定导航、靠船建筑物及护坡、护底工程的布置和结构型式。明确系船设备、信号、标志、通信、动力照明和检修防护设施。4）通过方案比较，选定过鱼建筑物的型式和布置方案。7堤防
14、工程、河道及河口整治建筑物应满足下列要求：1）选定堤线长度和堤防断面型式，选定堤防筑堤材料的质量要求和筑堤标准。确定堤顶高程、堤顶宽度和防汛路面结构型式、迎水侧护坡防护型式。2）河道整治建筑物布置方案应进行技术经济综合比选，选定满足防洪、排涝、航运、灌溉和供水等要求的治理方案和整治建筑物布置方案。3）对建筑物进行稳定、应力和结构等计算。说明渗流和渗透稳定计算成果，判别渗透变形类型：说明土堤的边坡稳定，基岩上防洪墙的抗滑、抗倾稳定和土质地基上防洪墙的基底应力、不均匀系数等计算成果；说明堤防沉降计弊成果，提出地基和堤身沉降量控制标准。8交通建筑物应满足下列要求：1）确定对外交通道路布置及与现有永久
15、道路的连接型式，以及交通道路级别、线路设计、路基、路而宽度和路面型式。2）对外永久交通道路涉及新建桥涵时，确定桥涵的位置、型式、桥长、跨径、桥面宽和荷载标准，基本选定地基处理方案。9监测设计应满足下列要求：1）说明工程安全监测设计原则、总体设计方案及主要建筑物安全监测布置范围。2）根据不同建筑物级别和工程实际情况选择监测项目，选定的项目监测）项目和监测断面合理、可靠。采用的监测方法适宜。3）复核安全监测F1.动化要求。4. 3工程布置及建筑物的经济性应满足下列要求：1经方案比较论证，选定的工程总体布置方案经济合理，选定的建筑物型式结构可靠且经济。2工程最符合有关规范规定，计算成果基本准确。4.4工程布置及建筑物的可靠性应满足下列要求：1设计基本资料完整可靠，选用正确。2设计内容和深度符合规程规范要求。3计算选用的公式及各种参数合理。4各种建筑物的布置应具备工程运行后便于维修的条件，若建筑物局部发生破损或出现某种缺陷时，应具有维修和恢复功能的条件。5附表齐全、规范,表格数据前后一致并且与报告文本内容一致。6附图齐全、内容规范，满足设计深度和制图标准要求。图面清晰，图件设计与报告文本内容一致。4. 5工程布置及建筑物的时间性，建筑布置和型式应满足合理工期的要求。5水力机械4.1 水力机械部分的安全性应满足下列要求：1选定的水轮
