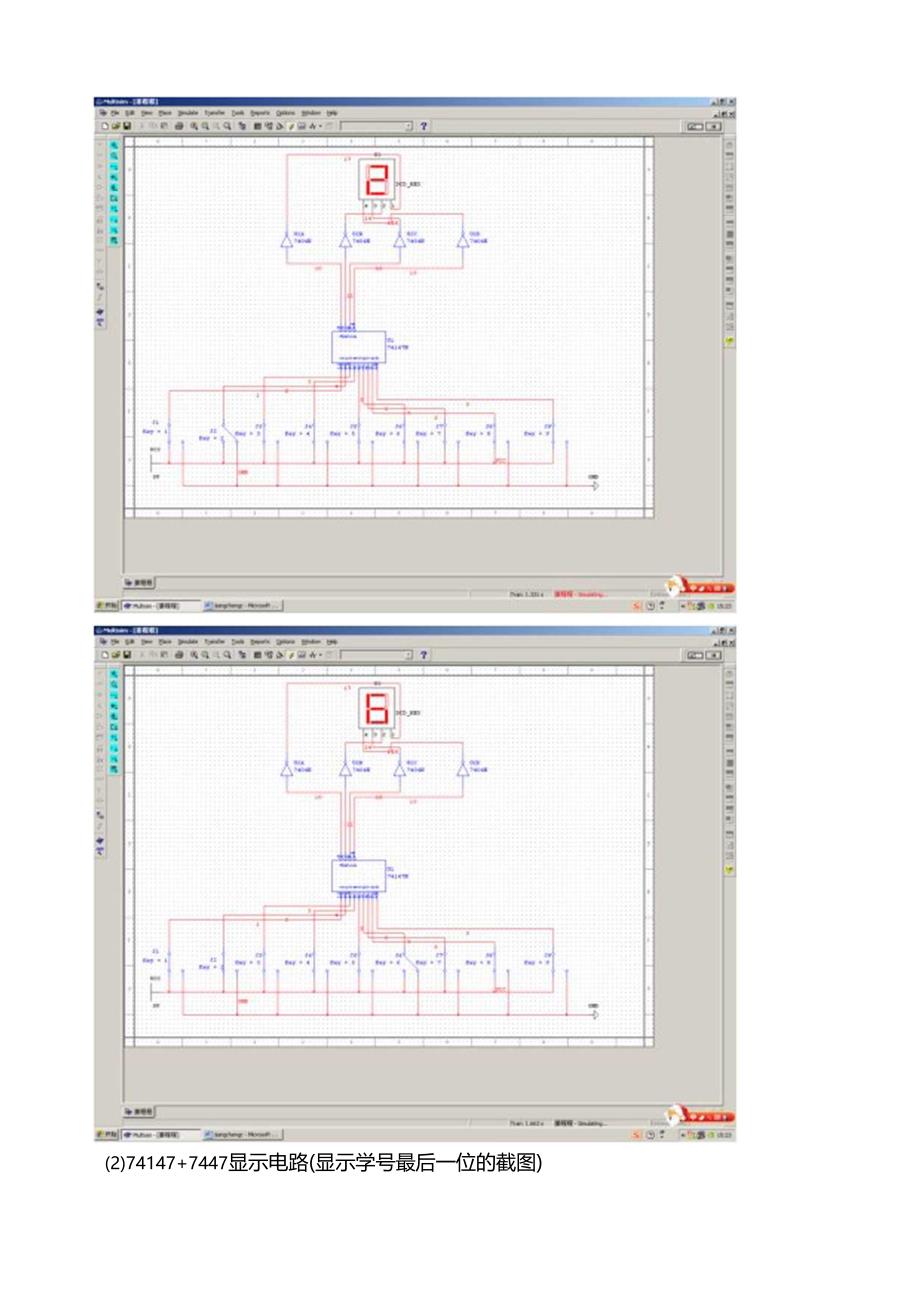

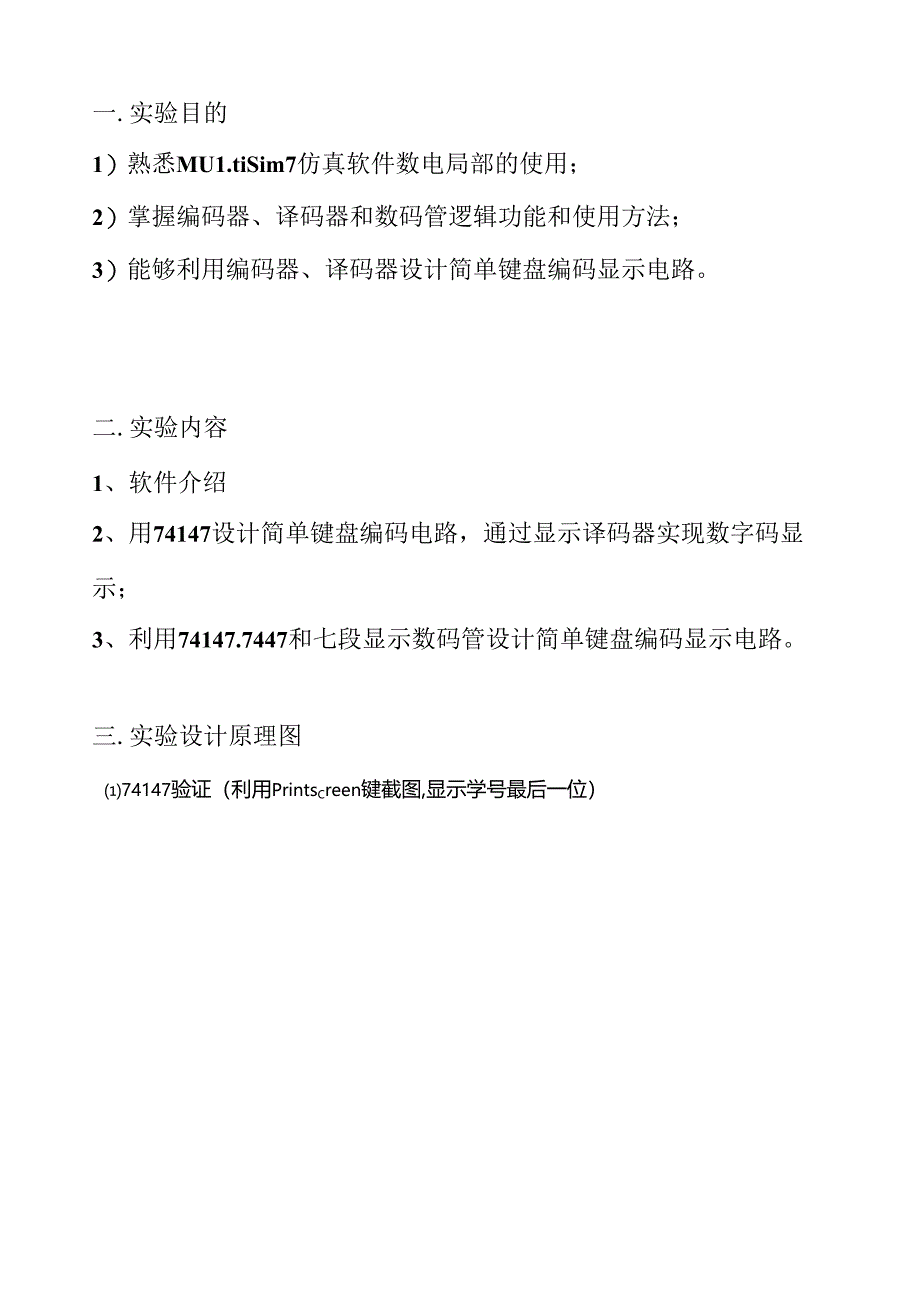

数字电路仿真实验报告编码器、译码器的仿真姓名：学号：专业：日期,一.实验目的1）熟悉MU1.tiSim7仿真软件数电局部的使用；2）掌握编码器、译码器和数码管逻辑功能和使用方法；3）能够利用编码器、译码器设计简单键盘编码显示电路。二.实验内容1、软件介绍2、用74147设计简单键盘编码电路，通过显示译码器实现数字码显示；3、利用74147.7447和七段显示数码管设计简单键盘编码显示电路。三.实验设计原理图74147验证（利用PrintsCreen键截图,显示学号最后一位）(2)74147+7447显示电路(显示学号最后一位的截图)i.四.结论与体会(1)本次实验失败之处及其原因分析 ：利用mu1.tisim进行数字电路实验仿真时,必须使用数字接地端DGND;利用1.集成芯片进行仿真时,电源使用VCG用CMOS芯片进行仿真时,电源使用VDD; 优先编码器74147和四输入显示译码器之间连线时,注意上下位的对应； ：74147为低电平输出有效.7447为高电平输入有效.故在两者之间必须参加非门7404.(2)对本实验的可改良的地方的建议(选做)
