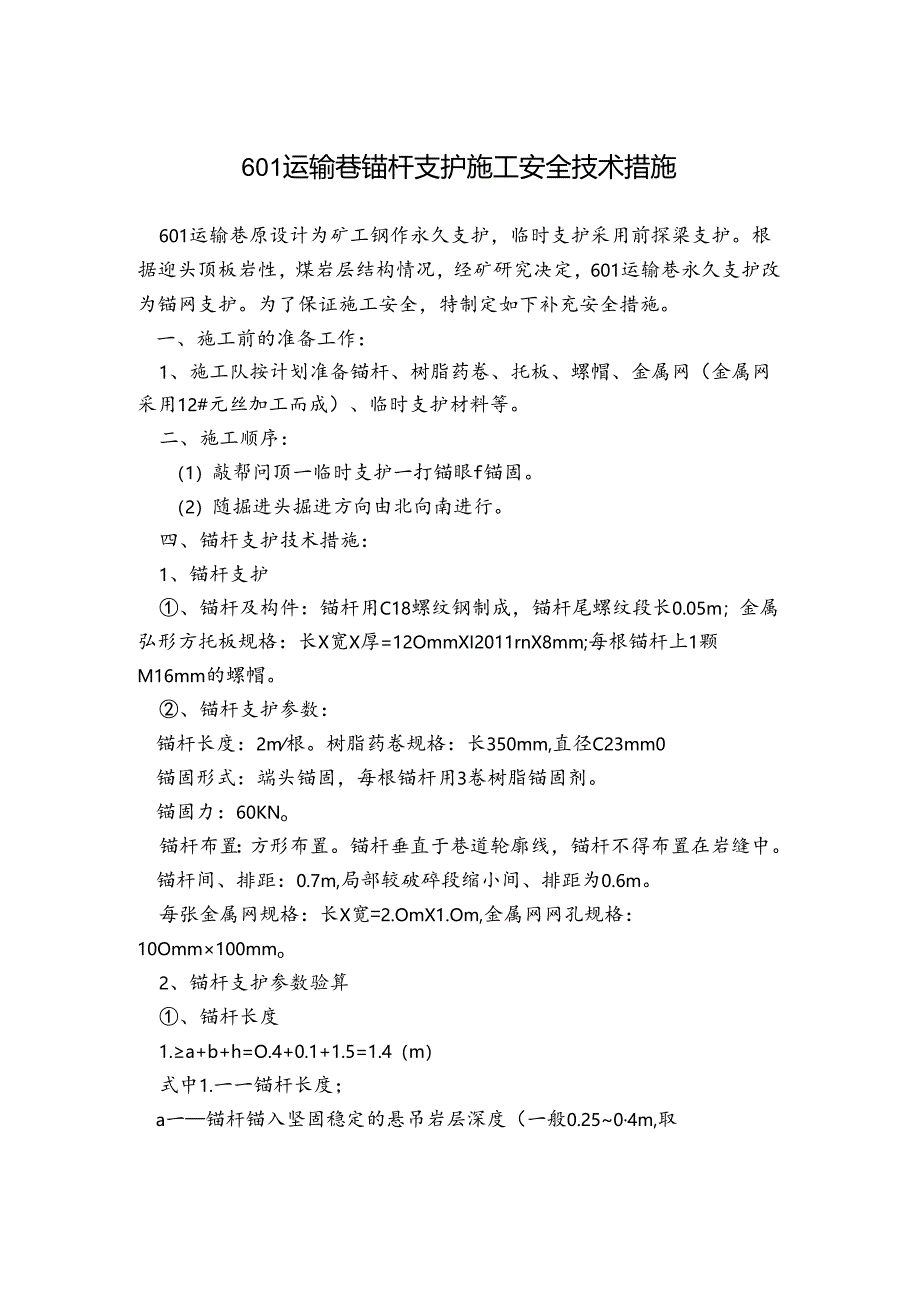

1、601运输巷锚杆支护施工安全技术措施601运输巷原设计为矿工钢作永久支护,临时支护采用前探梁支护。根据迎头顶板岩性,煤岩层结构情况,经矿研究决定,601运输巷永久支护改为锚网支护。为了保证施工安全,特制定如下补充安全措施。一、施工前的准备工作:1、施工队按计划准备锚杆、树脂药卷、托板、螺帽、金属网(金属网采用12#元丝加工而成)、临时支护材料等。二、施工顺序:(1)敲帮问顶一临时支护一打锚眼f锚固。(2)随掘进头掘进方向由北向南进行。四、锚杆支护技术措施:1、锚杆支护、锚杆及构件:锚杆用C18螺纹钢制成,锚杆尾螺纹段长0.05m;金属弘形方托板规格:长X宽X厚=12OmmXI2011rnX8m

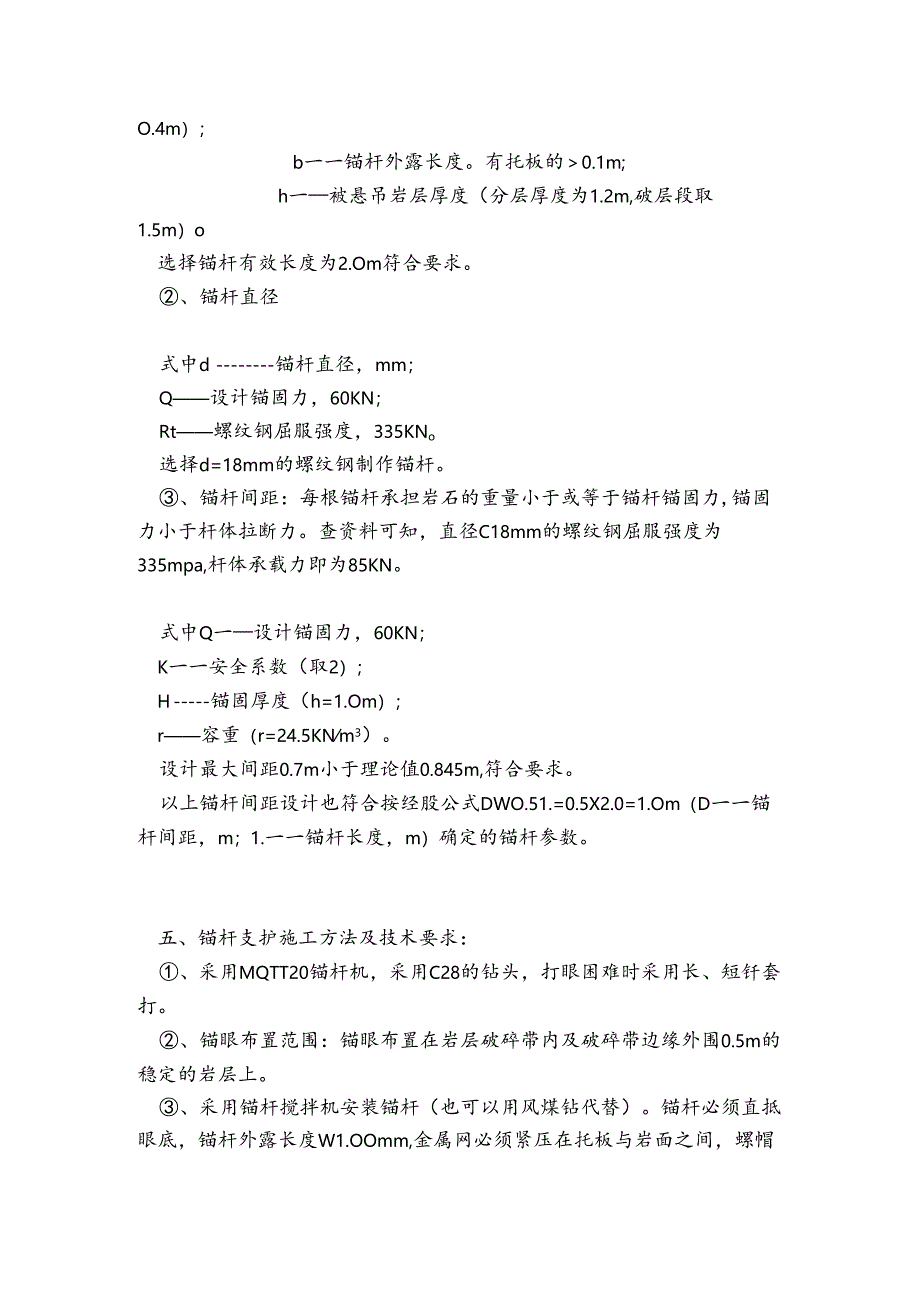

2、m;每根锚杆上1颗M16mm的螺帽。、锚杆支护参数:锚杆长度:2m根。树脂药卷规格:长350mm,直径C23mm0锚固形式:端头锚固,每根锚杆用3卷树脂锚固剂。锚固力:60KNo锚杆布置:方形布置。锚杆垂直于巷道轮廓线,锚杆不得布置在岩缝中。锚杆间、排距:0.7m,局部较破碎段缩小间、排距为0.6m。每张金属网规格:长X宽=2.OmX1.Om,金属网网孔规格:10Omm100mmo2、锚杆支护参数验算、锚杆长度1.a+b+h=O.4+0.1+1.5=1.4(m)式中1.一一锚杆长度;a一锚杆锚入坚固稳定的悬吊岩层深度(一般0.2504m,取O.4m);b一一锚杆外露长度。有托板的0.1m;h一
3、被悬吊岩层厚度(分层厚度为1.2m,破层段取1.5m)o选择锚杆有效长度为2.Om符合要求。、锚杆直径式中d锚杆直径,mm;Q设计锚固力,60KN;Rt螺纹钢屈服强度,335KNo选择d=18mm的螺纹钢制作锚杆。、锚杆间距:每根锚杆承担岩石的重量小于或等于锚杆锚固力,锚固力小于杆体拉断力。查资料可知,直径C18mm的螺纹钢屈服强度为335mpa,杆体承载力即为85KN。式中Q一设计锚固力,60KN;K一一安全系数(取2);H锚固厚度(h=1.Om);r容重(r=24.5KNm3)。设计最大间距0.7m小于理论值0.845m,符合要求。以上锚杆间距设计也符合按经股公式DWO.51.=0.5X2

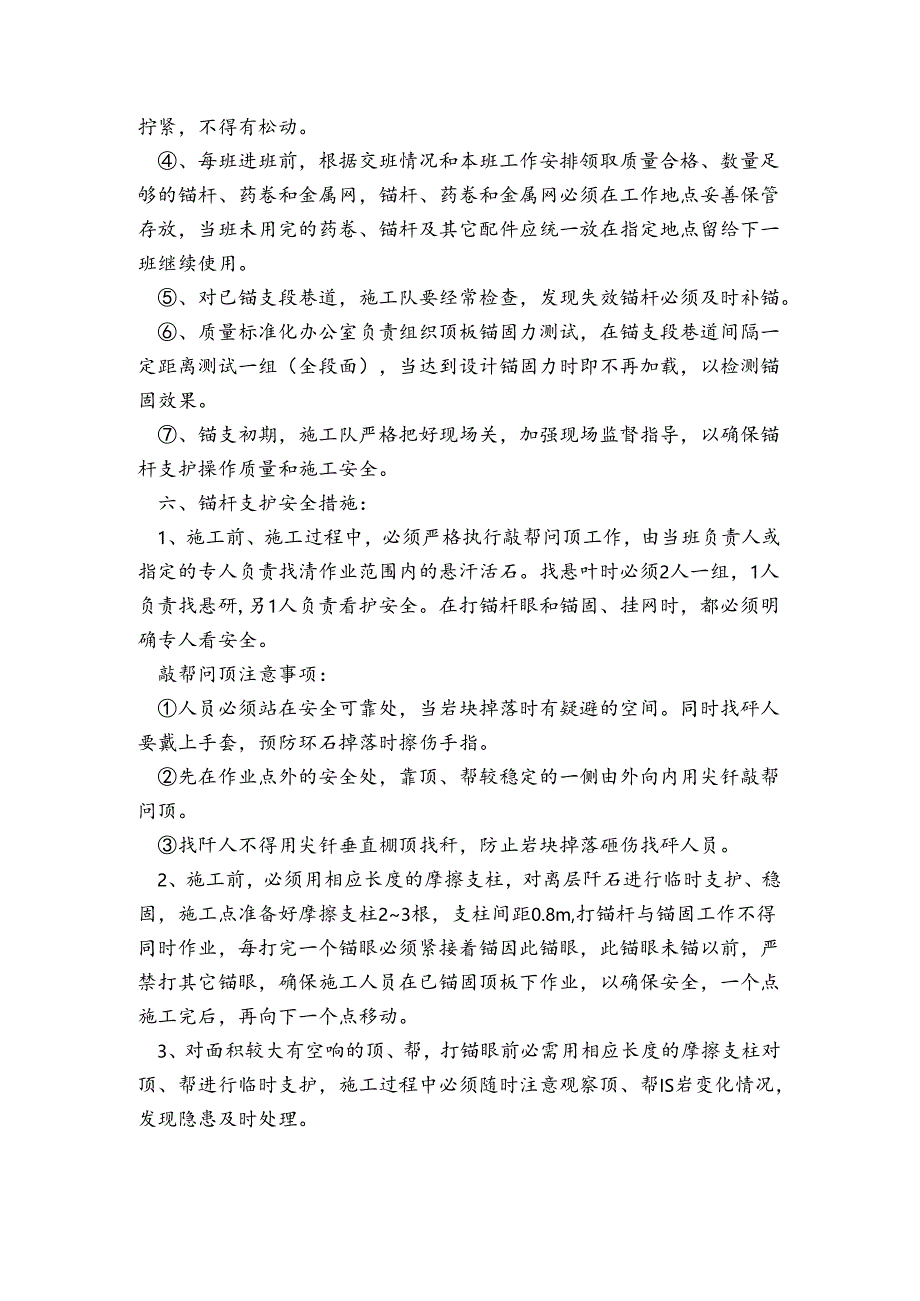

4、.0=1.Om(D一一锚杆间距,m;1.一一锚杆长度,m)确定的锚杆参数。五、锚杆支护施工方法及技术要求:、采用MQTT20锚杆机,采用C28的钻头,打眼困难时采用长、短钎套打。、锚眼布置范围:锚眼布置在岩层破碎带内及破碎带边缘外围0.5m的稳定的岩层上。、采用锚杆搅拌机安装锚杆(也可以用风煤钻代替)。锚杆必须直抵眼底,锚杆外露长度W1.OOmm,金属网必须紧压在托板与岩面之间,螺帽拧紧,不得有松动。、每班进班前,根据交班情况和本班工作安排领取质量合格、数量足够的锚杆、药卷和金属网,锚杆、药卷和金属网必须在工作地点妥善保管存放,当班未用完的药卷、锚杆及其它配件应统一放在指定地点留给下一班继续使
