《《城镇污水处理厂污泥焚烧灰渣资源化利用技术要求》.docx》由会员分享，可在线阅读，更多相关《《城镇污水处理厂污泥焚烧灰渣资源化利用技术要求》.docx（10页珍藏版）》请在第壹文秘上搜索。

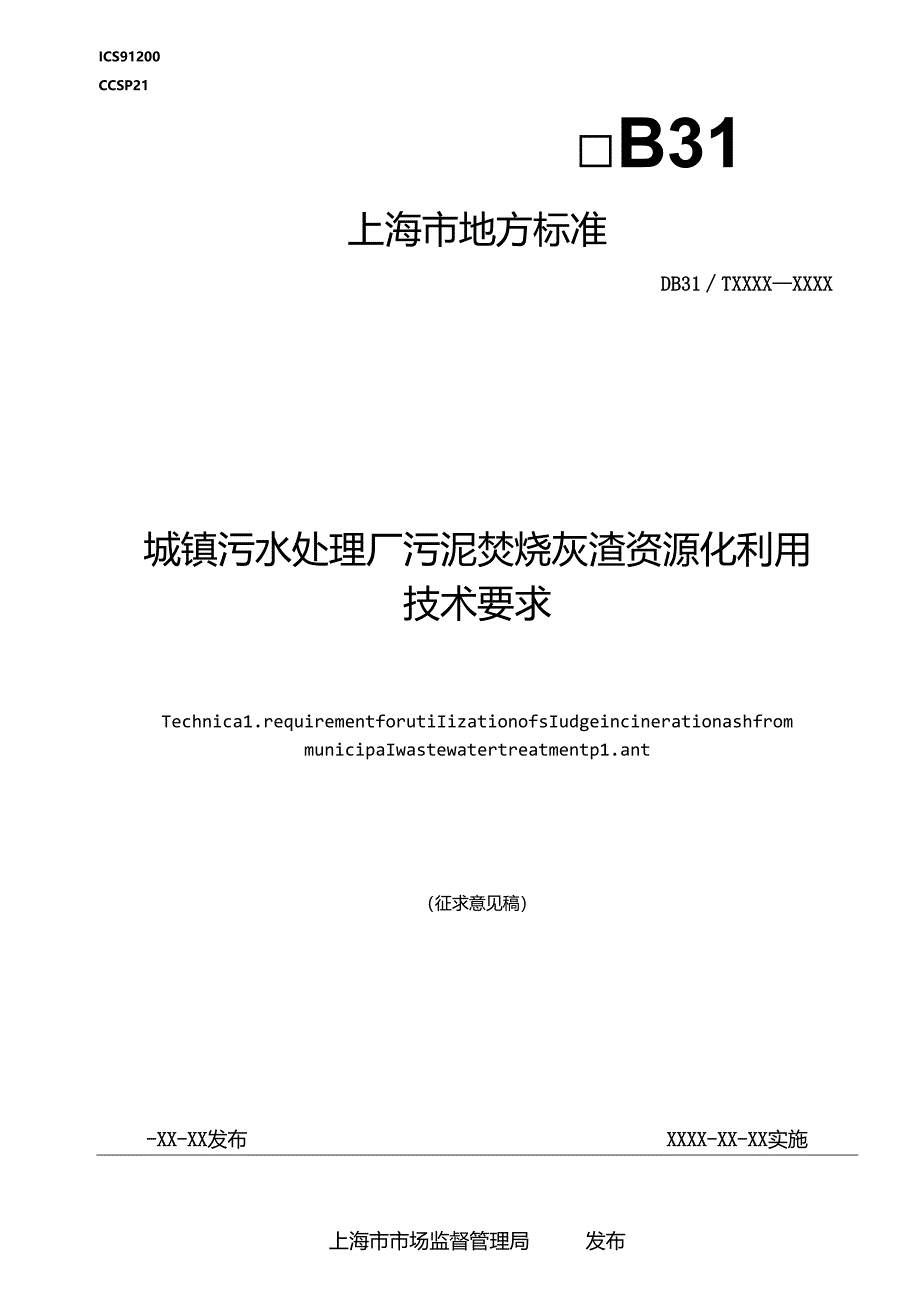

1、ICS91200CCSP21B31上海市地方标准DB31TXXXXXXXX城镇污水处理厂污泥焚烧灰渣资源化利用技术要求Technica1.requirementforutiIizationofsIudgeincinerationashfrommunicipaIwastewatertreatmentp1.ant（征求意见稿）-XX-XX发布XXXX-XX-XX实施上海市市场监督管理局发布目次前11HI范明12Me范性引用文件13术语和定义24总体要求25收集、贮存与运输要求35.1 收集35.2 Ie存35.3 运输36资源化利用要求36.1 一般烷定36.2 污泥燹烧灰渣在预拌砂浆中的应用36

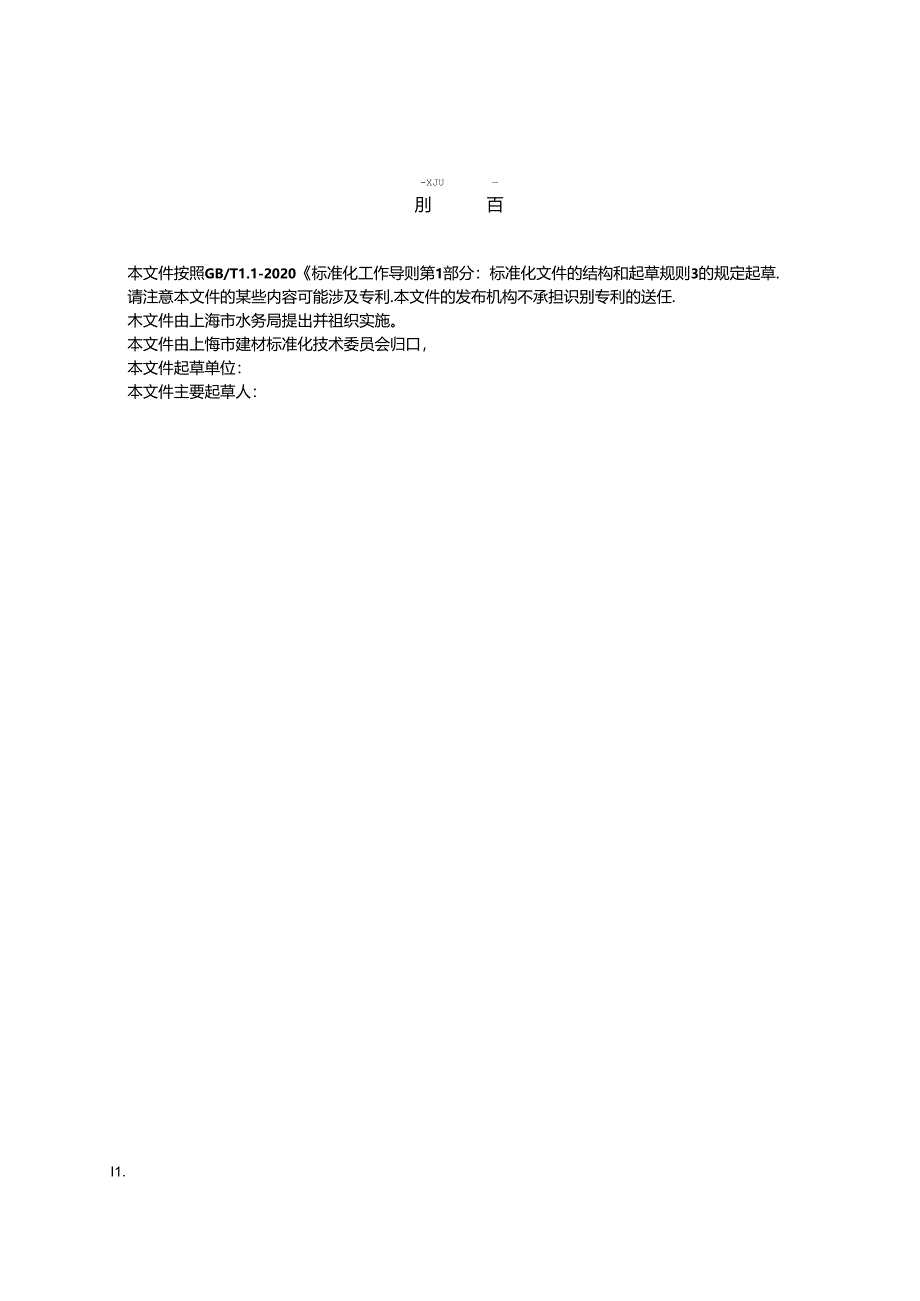

2、.3 污泥焚烧灰渣在蒸压加气混凝土砌块（板中的应用46.4 污泥焚烧灰渣在烧结物块（砖中的应用46.5 污泥焚烧灰渣在道路基层材料中的应用46.6 污泥焚烧灰渣在白密实填筑料中的应用57安全与环保5附录A6附录B7-XJU刖百本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的送任.木文件由上海市水务局提出并祖织实施。本文件由上悔市建材标准化技术委员会归口，本文件起草单位：本文件主要起草人：I1.城镇污水处理厂污泥焚烧灰渣资源化利用技术要求1痘困本文件规定了城僚污水处无厂污泥焚烧灰
3、渣的总体要求、收集,贮存与运输要求、资源化利用要求和安全与环保等内容.本文件适用于上海市行政区域内城镇污水处埋厂的污泥焚烧灰渣的收集、忙存、运输和污泥焚烧灰液在预拌砂浆、蒸压加气混凝土砌块（板）、烧结砌块（传）、道路驻层材料和自的实地筑料等建材的资源化利用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件：不注H期的引J1.j文件,其G新版本（包括所行的蟋改单）适用于本文件.GBT176水泥化学分析方法GBT1345水制细度检脸方法筛析法GBT1346水湖标准稠段用水出、凝结时间、安定性检验方法GBT1596
4、用于水泥和混凝土中的黝媒灰GB1T5101烧结普通游GB5085.3危险废物鉴别标准浸出毒性鉴别GB6566建筑材料放射性核素限敏GBT11968蒸质加气混凝土砌块GB.T11969蒸压加气混凝土性能试验方法GBjT13544烧结多孔跌和方孔砌块GBT13545烧结空心砖和空心砌块GBT15762蒸压加气混凝土板GB18598危险废物填埋污染控制GB18599一般工业固体废物贮存和填埋污染控制标准GB.T25181预拌砂浆GB门.26538烧结保泡破和保温砌块GBT234X4城M污水处理厂污湖处置GB50411建筑节能工程施工质量验收规范CJJ1.城恢道路工程施E与质量5金收规范JGJ,T17
5、蒸米加气混凝土制品应用技术标准JTG1TF20公路路面基层施工技术细则JGJ,T70建筑砂装基本性能试将方法标准JGJ/T98砌筑砂架配合比设计规程JGJ220抹灰砂浆技术规程JGKr223位棒砂浆应用技术规程HJ1091固体废物再利用污染防治技术导则HJ2025危险,暧物收集贮存运输技术双冠JOT2275然压加气混凝土生产设计规范JTG3441公路工程无机结合料稳定材料试胶规程DB31.T1483建筑垃圾与工程泥架可生自密实填筑技术现程3术语和定义下列术i音和定义适用于本文件.3. 1城镇污水处理厂污泥s1.udgefrommunicipa1.wastewatertreatmentp1.an
6、t城钝污水处理厂在污水净化处理过程中产生的含水率不同的半固态或固态物质，不包括林渣、浮渣和沉砂池砂砾.GBT234843.2污泥焚烧灰渣incineratedsewages1.udgeash城缄污水处理厂污泥经焚烧炉、余热锅炉独立焚烧后产生的炉底排渣和由静电除尘、旋风除尘等收佻得到的灰渣.3.3污泥焚烧灰渣预拌砂浆incineratedsewages1.udgeashready-mixedmortar以污泥焚烧灰清、水泥、矿物掺合料、细骨料和添加剂为主要原料,按一定比例拂拌混合制成的湿拌眇果或干混砂浆.3.4污泥焚烧灰渣蒸压加气混茶incineratedsewages1.udgeashautc
7、1.avcdaeratedconcreteb1.ocks以污泥焚烧灰渣、硅质材料和眄筋材料为主要卑料,掺加发气剂及其他词节材料,通过配料浇注、发气粉停、切割、蒸压养妒等工艺制成的多孔轻质硅酸盐建筑制3.5污泥焚烧灰渣烧结期块（袋）incineratedsewages1.udgeashfiredb1.ock（brick）污泥焚烧灰渣与其他原料混合,经成型、干燥、焙烧制成的烧结砌块（破3.6污泥焚烧灰渣道路基层材料incineratedsewages1.udgeashbasecoursemateria1.sofroad掺配有一定比例的污泥焚烧灰渣的道路基层材料，包括水泥-污泥焚烧灰渣秘定碎石、石灰
8、-粉煤灰-污能焚烧灰渣稳定碎石、水泥-粉坟灰-污泥焚烧灰渣枪定碎石材料等.3.7污泥焚烧灰渣自宅实填筑料incineratedsewages1.udgeashse1.f-compactingbackfi1.1.materia1.s以污泥焚烧灰渣作为主要原料或辅助胶凝材料，掺加道量的价料、外加剂和水，按一定比例搅打均匀,通过搅拌车或泵车卸料后能燃自动流入填筑部位且满足工程使用要求的一种填筑材料.4总体要求4.1经格定为危废的污速焚烧灰渣的收集、贮存和运输应符合HJ2025的规定，境理应按照GB18593的规定进行处置。4. 2经鉴定为一股固暧的污泥焚烧灰渣可作再生材料资源化利用，其资源化技术路线
9、符合附求A的要求.5收集,贮存与运输要求4.2 收集4.2.1 1羟格定为一股同废的污滉焚烧灰渣应将炉底川渣和除尘系统收集的细灰分开收集.4.2.2 污泥焚烧灰渣应泥用适当的包装容器或包装袋收集。4.2.3 污泥焚烧灰渣在收集过程应采取防飞扬等污染防治措施.4.3 贮存5. 2.1经鉴定为一般固废的污混焚烧灰渣应将炉底排渣和除尘系统收集的细灰分类贮存.5. 2.2收集得到的污泥焚烧灰浩应贮存在一般固体废弃物堆放点.5. 2.3污泥焚烧灰渣的贮存设施应具备防尘、防雨、防港（漏）等措施,并应符合GB18599的要求.5.3运输5.3.1应将污泥焚烧灰灌运至指定位置,不应随意倾倒、丢弃和偷排等.5.
10、 3.2污泥焚烧灰渣应果用封闭包装袋或包装容器装好置于运输车上,或使用樽城乍散装运输.6. 3.3污泥焚烧灰渣在运输过程不应对环境造成二次污缺。6资源化利用要求6.1 一股规定6.1.1 污泥焚烧灰渔作辅助胶凝材料用于预拌砂浆、道路基层材料和自密实填筑料时.宜通过球牌顶处理工艺或与矿物掺合料复掺后再进行资源化利用.6.1.2 污泥焚烧灰渣用于隔墙板材、非烧结破等其他建材时，掺收应通过试验确定，性能应符合现行国家、行业相关标准的要求，6.2 污泥焚烧灰滴在预拌砂浆中的应用7. 2.1污泥焚烧灰渣可用于制备强度等级为M5、M7.5、M1.0、MI5的砌筑眇浆，强度等级为M1.5、M20、M25的地
11、面砂浆、强度等级为M5、M7.5,MI0、MI5、M20的抹灰砂浆.6.2.2污泥焚烧灰渣用干预拌砂浆时，宜采用污泥焚烧灰淹和扮煤灰双掺技术.6.2.3用于预拌砂浆的污泄焚烧灰渣应满足以下要求：a）细度（45m方孔筛筛氽）不应大于30%.试5金方法应按GBT1.345的规定进行.b）含水量:不应大于1.0%.试脸方法应按GBT1.59G2017中的附录B进行.O五氧化二磷含中不应大于15%。试验方法应按GB，T176的规定诳行，d）安定性（雷氏法）不应大于5.0mm,试粉方法应按GBT1.346的规定进行.6.2.4污泥焚烧灰渣倏拌砂架的配合比设计应满足以下要求：a）修污滉焚烧灰渣的砌筑砂浆配
12、合比设计应符合JGFT98的规定.污泥焚烧灰渣占胶凝材料的比例不宜大于5%。b）掺污泥焚烧灰渣的地面砂浆配合比设计应满足施工和易性及覆度等级设计要求，污泥焚烧灰渣占胶凝材料的比例不宜大于3%.C）掺入污泥焚烧灰渣的抹灰砂浆配合比设计应符合JGJ，T220中配合比试配、调情与确定的规定.污泥焚烧灰渣占胶凝材料的比例不宜大于15%.6.2.5污就焚烧灰渣预拌砂浆的制备与性能应符合GBT25181的规定，试照方法应按JGJ，T70的现定进行。6.26污施焚烧灰渣预打砂浆的施工与质量脸收应符合JGjT223的规定.6.3 污泥焚烧灰渣在蒸压加气混凝土砌块（板中的应用6. 3.1污泥焚烧灰渣可用于制符干
13、密度等级为Bo5、B06和B07,强度等级为A2.5、A3.5和A5.0的蒸压加气混凝土砌块m）.7. 3.2用于蒸压加气混凝土.砌块（板）的污泥焚烧灰渣应满足以下要求：a）二氧化硅含量不应小于40.0%,试骁方法应按GBT176的规定进行。b）三氧化破含量不应大于3.0%,试脸方法应按GB，T176的规定进行.C）五班化二磷含量不应大于10%.试脸方法应按GBjT176的规定进行.8. 3.3污泥焚烧灰渣蒸压加气混凝土砌块（板）的配合比设计应满足,以下要求：a）污泥焚烧灰渣蒸压加气混凝土的配合比i殳计应根据污泥焚烧灰渣材性进行调整，以满足工程设计强度和施工要求.b）配制抗压强度等级为A2.5
14、的蒸压加气混凝土砌块（板时,污泥焚烧灰渣的最大搀量为5%.C）能制抗压强度等级为A35的蒸压加气混凝土物块（板）.污泥焚烧灰渣的最大惨量为15%.d）配制抗压覆度等级为A5.0的然压加气混凝土砌块（板）时，污泥焚烧灰渣的以大掺献为10%,9. 34污泥焚烧灰渣蒸玉加气混凝土砌块（板）的制得应符合JCT2275的规定。10. 3.5污泥焚烧灰渣蒸压加气混凝土砌块的性能应符合GB/T11968的规定,污泥焚烧灰渣蒸JE加气混凝土板的性能应符合G8/T15762中的规定，试验方法应按G8/T11969的规定进行.11. 3.6污泥焚烧灰渣蒸压加气混凝土砌块（板）的施工应符合JGJ/T17的短定。12
15、. 37污混焚烧灰渣蒸压加气混凝土砌块（板）的质埴脸收应符合GB50411的规定。6.4 污泥焚烧灰渣在烧结砌块（砖）中的应用641污泥焚烧灰渣可用于制备烧结普通砖、烧结多孔破和多孔砌块、烧结保温砖和保温砌块、烧结空心料和空心砌块。6.4.2污泥焚烧灰渣烧结砌块（）的配合比应根据污泥焚烧灰渣材性进行词整.以满足工程设计强险和脩，要求.64.3污泥焚烧灰渣用于烧结砌块（砖）时，应与其他原料均匀搭配后进行陈化.644污i陀焚烧灰渣用于烧结砌块（砧）时，挎量应通过试配后根据成型混合料的型性指数确定。6.4.5污泥焚烧灰渣烧结砌块（成）的制备应符合各工厂的工艺流程和要求.6.4.6污泥焚烧灰渣制备的烧结普通砖的性能应符合GBjT5101的规定.64.7污泥焚烧灰渣制备的烧结多孔砌块（破）的性能应符合GB，T13544的规定。648污泥焚烧灰渣制备的烧结空心两块（码）的性能应符合GB，T13545的规定。6.4.9污泥焚烧灰渣制备的烧结保温砌块fi）的性能感符合G
