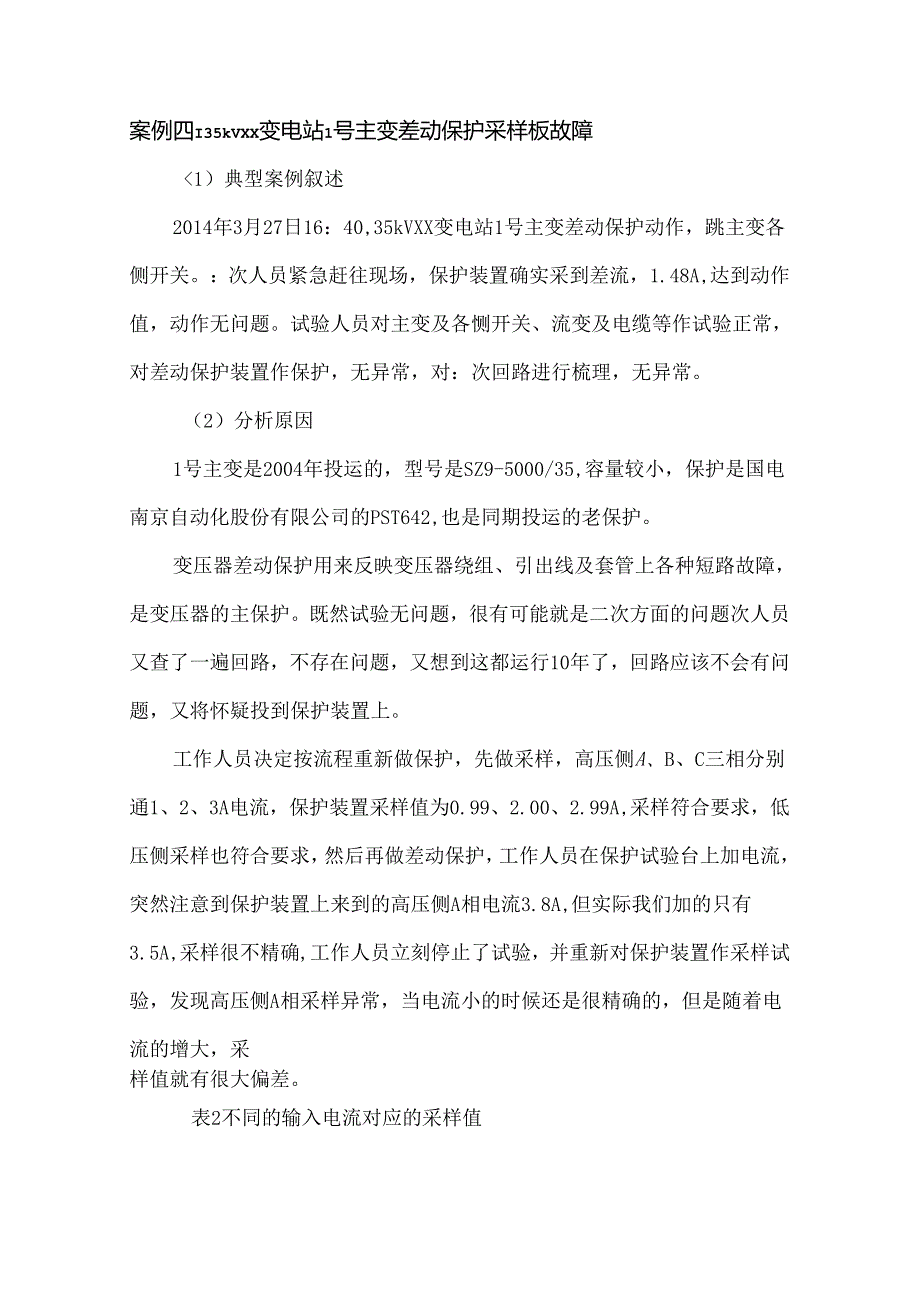

1、案例四I35kVXX变电站1号主变差动保护采样板故障1）典型案例叙述2014年3月27日16：40,35kVXX变电站1号主变差动保护动作，跳主变各侧开关。：次人员紧急赶往现场，保护装置确实采到差流，1.48A,达到动作值，动作无问题。试验人员对主变及各恻开关、流变及电缆等作试验正常，对差动保护装置作保护，无异常，对：次回路进行梳理，无异常。（2）分析原因1号主变是2004年投运的，型号是SZ9-5000/35,容量较小，保护是国电南京自动化股份有限公司的PST642,也是同期投运的老保护。变压器差动保护用来反映变压器绕组、引出线及套管上各种短路故障，是变压器的主保护。既然试验无问题，很有可能
2、就是二次方面的问题次人员又查了一遍回路，不存在问题，又想到这都运行10年了，回路应该不会有问题，又将怀疑投到保护装置上。工作人员决定按流程重新做保护，先做采样，高压侧A、B、C三相分别通1、2、3A电流，保护装置采样值为0.99、2.00、2.99A,采样符合要求，低压侧采样也符合要求，然后再做差动保护，工作人员在保护试验台上加电流，突然注意到保护装置上来到的高压侧A相电流3.8A,但实际我们加的只有3.5A,采样很不精确,工作人员立刻停止了试验，并重新对保护装置作采样试验，发现高压侧A相采样异常，当电流小的时候还是很精确的，但是随着电流的增大，采样值就有很大偏差。表2不同的输入电流对应的采样

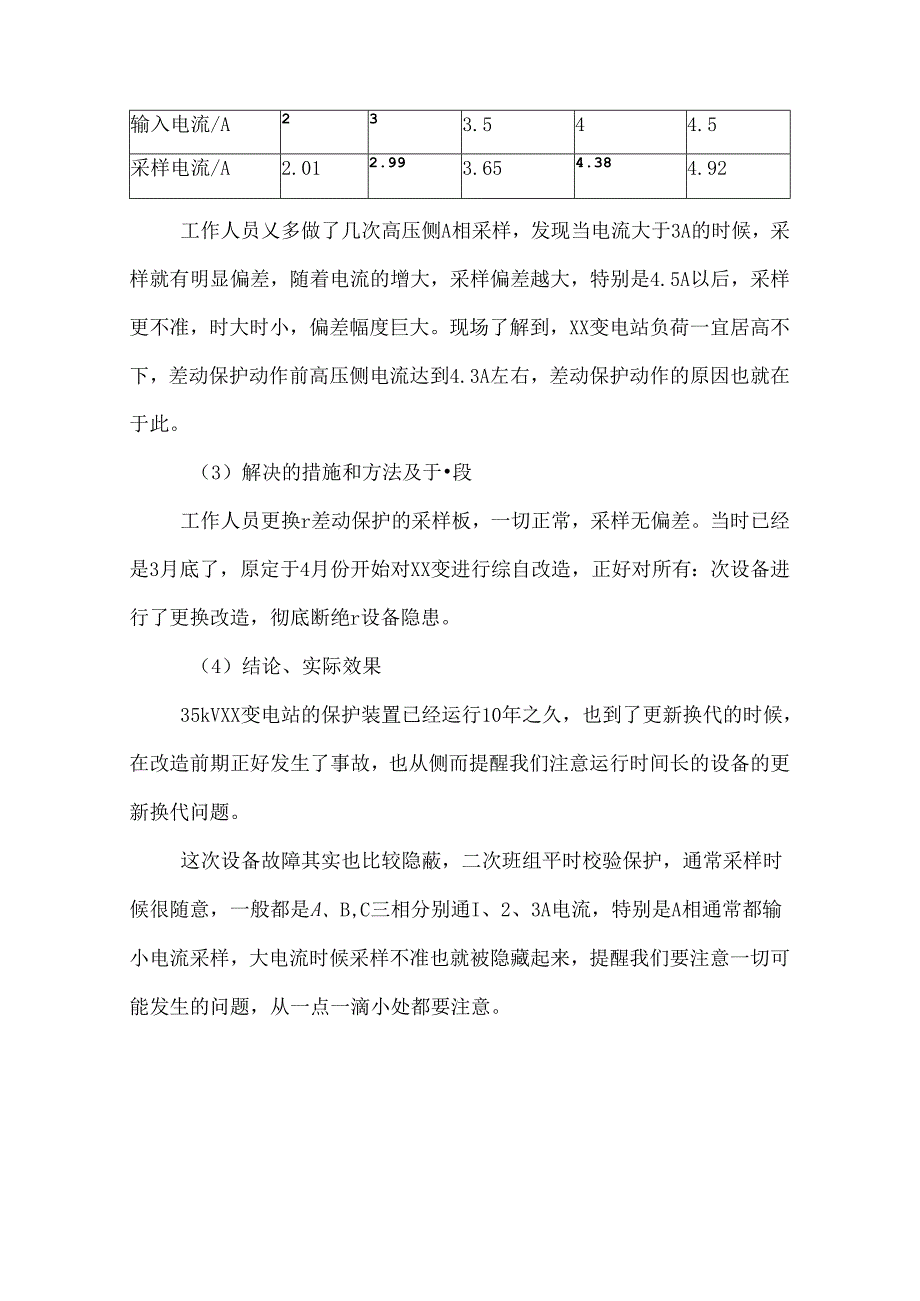

3、值输入电流/A233.544.5采样电流/A2.012.993.654.384.92工作人员乂多做了几次高压侧A相采样，发现当电流大于3A的时候，采样就有明显偏差，随着电流的增大，采样偏差越大，特别是4.5A以后，采样更不准，时大时小，偏差幅度巨大。现场了解到，XX变电站负荷一宜居高不下，差动保护动作前高压侧电流达到4.3A左右，差动保护动作的原因也就在于此。（3）解决的措施和方法及于段工作人员更换r差动保护的采样板，一切正常，采样无偏差。当时已经是3月底了，原定于4月份开始对XX变进行综自改造，正好对所有：次设备进行了更换改造，彻底断绝r设备隐患。（4）结论、实际效果35kVXX变电站的保护装置已经运行10年之久，也到了更新换代的时候，在改造前期正好发生了事故，也从侧而提醒我们注意运行时间长的设备的更新换代问题。这次设备故障其实也比较隐蔽，二次班组平时校验保护，通常采样时候很随意，一般都是A、B,C三相分别通I、2、3A电流，特别是A相通常都输小电流采样，大电流时候采样不准也就被隐藏起来，提醒我们要注意一切可能发生的问题，从一点一滴小处都要注意。
