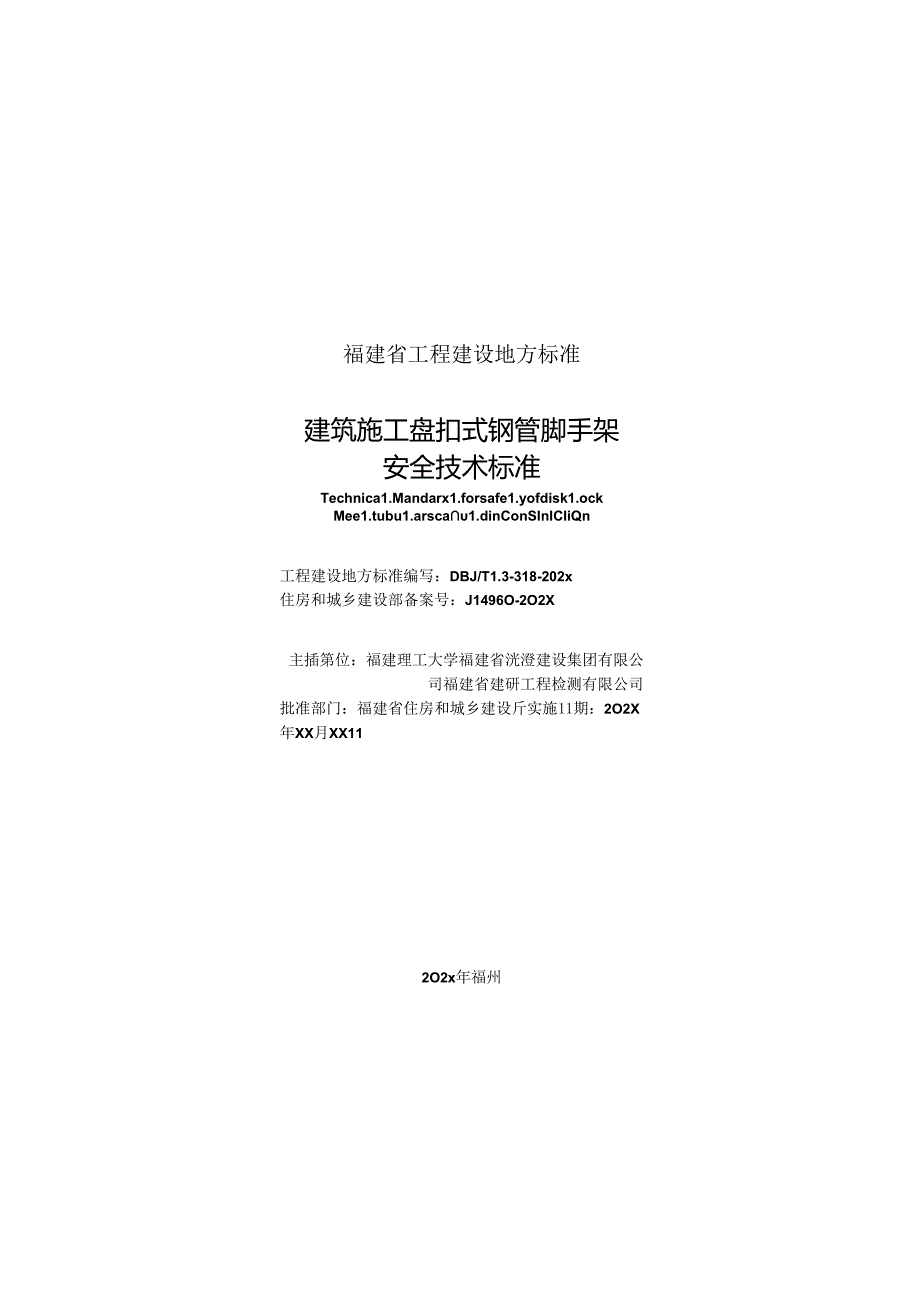

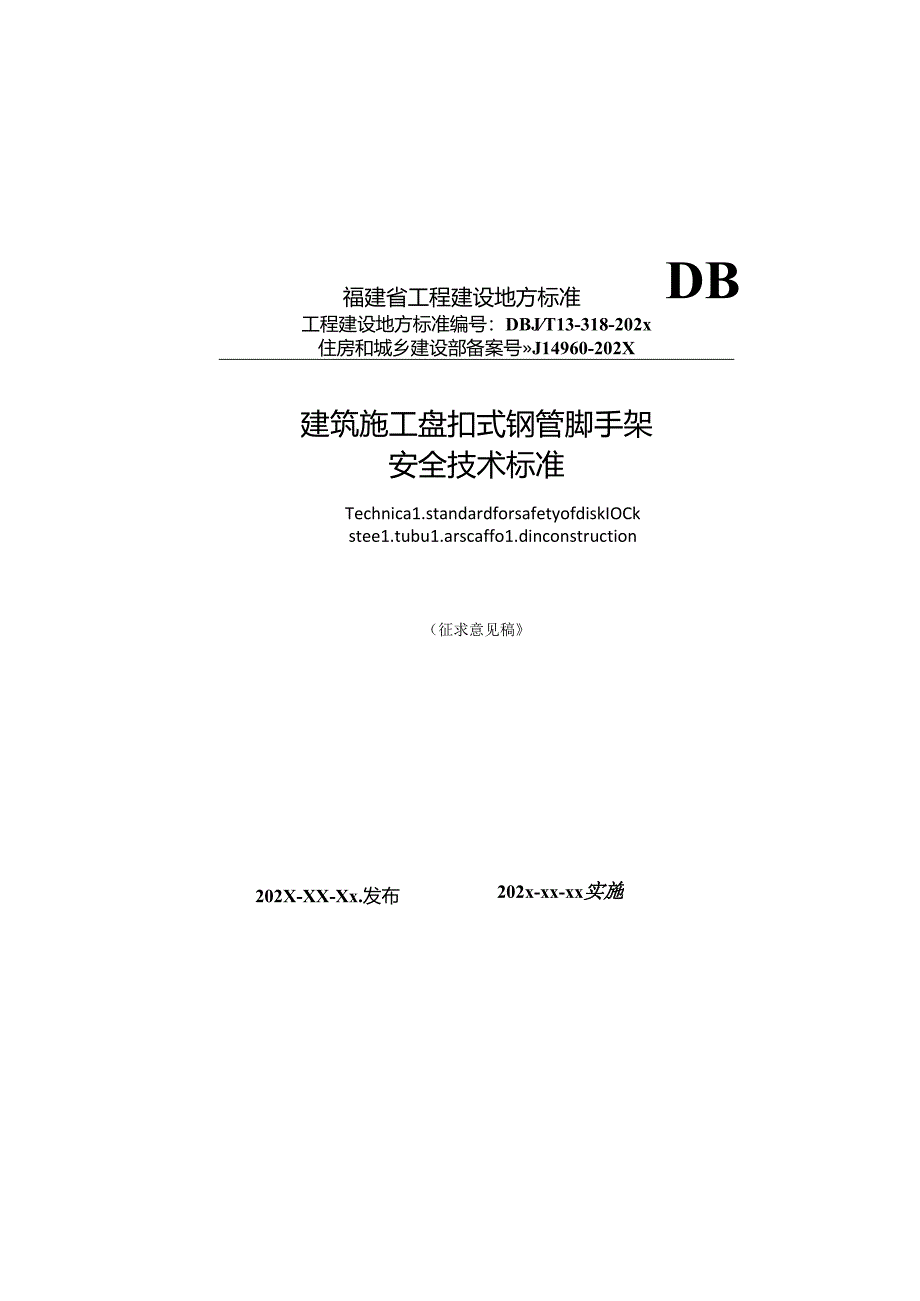

1、福建省工程建设地方标准DB工程建设地方标准编号：DBJT13-318-202x住房和城乡建设部备案号J14960-202X建筑施工盘扣式钢管脚手架安全技术标准Technica1.standardforsafetyofdiskIOCkstee1.tubu1.arscaffo1.dinconstruction（征求意见稿202X-XX-Xx.发布202x-xx-xx实施福建省住房和城乡建设厅福建省工程建设地方标准建筑施工盘扣式钢管脚手架安全技术标准Technica1.Mandarx1.forsafe1.yofdisk1.ockMee1.tubu1.arsca1.dinConSInICIiQn工程建
2、设地方标准编写：DBJ/T1.3-318-202x住房和城乡建设部备案号：J1496O-2O2X主插第位：福建理工大学福建省洸澄建设集团有限公司福建省建研工程检测有限公司批准部门：福建省住房和城乡建设斤实施11期：2O2X年XX月XX112O2x年福州福建省住房和城乡建设厅关于发俗省工程建设地方标准建筑施工盘扣式钢管脚手架安全技术标准的通知闽建科（2O2x）XX号各设区市、平潭综合实验区住房和城乡建设行政主管部门：由福建理工大学、福隹省沈澄建设集团有限公司、福建省建研工程检测有眼公司编制的另建筑施工被扣式钢首脚手架安全技术标准经组织审查，批准为福建省工程建设地方标准，编号DBJ.T33ir20
3、2x,自2O2x年X月X日起实施，原建筑施工盘扣式钢管支架安全技术规程，DBJ，T13-3182OI9同时废止。在执行过程中,有何问遨和意见请函告省厅科技与设计处.该标准由省厅负货管理.，具体技术内容由福建理工大学负责解释。2O2X年XX月XX日根据福建省住房和城乡建设厅关于公布住房和城乡建设行业2024年第一批科学技术计划项目的通知（闽建科函（2024）75号要求，标准编制殂经广泛调杳研究，认真总结实践羟验，参考有关国内外先进标准,并在广泛征求意见的基础.匕修订本标准。本标准的主要技术内容是：1.总则：2.术诏和符号：3.构配件：4.荷载：5.结内设计计算：6.构造要求：7.E：8.检查与险
4、收；9.安全管理。本标准修丁的主要技术内容：1明确盘扣式钢管脚手架根据用途分为支撑架和作业架：2悻改了支撑架立杆计算长度公式增加了悬技脚手架承力架计用方法：3脩改了支撑架构造措旗，增加三角架代替双托梁支掾梁模板条件与构造做法，增加悬挑脚手架构造：4修改了地工内容：5修改了安全管理内容：6修改了支撵架、作业架施工验收记录表。本标准由福建省住房和城乡建设厅负贡管理，由福建理工大学负费具体技术内容的解择.执行过程中如有意见和建议请寄送福建省住房和城乡建设厅科技与设计处（地址：福州市北大路2429.邮编：35OOOI和福建理工大学（地址：福州市闽侯县上街镇学府南路的号土木工程学院.邮编：350118.
5、以供今后修订时参考。本标准主揣单位：福建理工大学福建省泼渣建i殳集团有限公司福建省建研工程检测有限公司3当立杆下不能设型钢悬挑梁时，应增设纵向钢梁：纵向钢梁宜采用不小于16#1：字钢或118热轧槽帆,并与型斜悬挑梁焊按牢固：立杆下部宜设应可谓底座：4平面转角处悬桃梁末相锚固位置应互相错开（图6.3.1-a）,当结构柱或剪力墙处无法描开时.大果川吊拽式附看斜梁结构（图6.3.1-b）.（八）角;无堵柱1.b）角部堵柱处中钢也制固定图6.3.1平面转角处悬挑梁木瑞福因位置相,tfi开示。I-Bff1.tttJKSW1.2t1.M!.-3-WAiWtt.4结构角柱（rHai;b立行棋即6.3.2型铜
6、悬挑梁结构应符合卜列规定：I型别悬桃梁宜采用双轴对称能面的型别，悬挑梁及锚固件板按设计计算确定.2型铜悬挑梁悬挑长度应按施工方案确定，固定段长度不应小于能排段长度的1.25倍（图63.2：3型铜悬挑梁支承点应设置在结构梁或啮上，赳挑湍应按然挑踏度起拱0.5%1.0%;若设置在外伸阳台上或悬挑板上时，应有加固措施，并经结构设计单位确认，ra6.3.2M钢悬挑织承力架构造1.-ftj:2-Wtt.m；A1.eKt筋6.3.3型钢悬挑梁结何钢丝绳卸荷保险装理应符合下列规定：1铜纹绳直径不宜小于15.5mm.旦不应参与越挑梁受力计算：2年根型钢悬挑梁外端均应设湿钢丝掰与上部结构拉结；外端阳用处、楼梯间
7、、越挑结构构件等处每极型钢恐挑梁外端均应设置钢丝绳与上部结构拉结：3别丝绳与建筑结构拉结的吊环应使用HPB300级钢筋，其直径不宜小于20mm吊环Jft埋锚周长度应符合现行国家标准仃混凝土结构设计规范GB5(X)1O中纲筋悔周的规定：4铜纹绳的作用位置宜与能排结构轴线一致：5钢丝绳3预埋钢筋锚环拉结处宜设置钢纹纯梨形环，铜纹操绳夹的设置应符合现行国家标准削”绳夹GB,T5976的规定。钢丝绳与钢梁的水平夹角应不小于45。，6.3.4 吊拉式的若型钢梁结构应符合下列规定：1吊拉式附着型蝌梁的钢拉杆应采用直径不小于20mm的Q235级圆钢制作；钢拉杆的两端直焊接连接板，连接板的尺寸及38焊缝长度应
8、由设计确定:并果用螺栓或销轴与耳板进行连接：2型铜梁内W1.端部和上吊挂支座应采用螺栓与建筑物墙同连接，钢梁内侧锚固螺柱不应少于2个，上吊挂支座嫁枪不应少于1个，娓检直径应由设计确定,螺栓直径不得小于18mm；蝶杆露出螺母应不少于3扣和IOmm锚固板尺寸应由设计确定.且不得小于100m11100nn8nm：3吊拉式附奢钢梁越挑长僮不大于1800mm时，宜设置一根削拉杆,下吊点应设置在悬挑纲梁承受外侧集中力作用点附近图6.4.4-a）；悬挑长度大于180Omm小于3（Womm时，宜设置内外2根钢拉杆,下吊点应设置在延桃钢梁承受集中力作用点附近（图6.3.4-b）：斜拉杆的水平夹用陶不小于45。：
9、4铜拉杆作为受力杆件,应对钢拉杆和锚固混凝上结构进行计算，且混凝土的强度不应低于设计强度的75%.图6.3.4吊拉式附件型钠型承力架构造1-ttK：2-*tt:-WWK:4-Wfiff三5-正福库检6-UH.7-U1.ftft.两根托梁之间应采用蟠枪连接固定和限位.1.M:2木平杆:4nwtf图6.462及托条设置构造-.I-II:2水干忏:3mtSS:411IW1.bit6.4.7当梁板结构的梁横断面枳S0.3nr时，可采用梁下设置小排支撑立杆,在梁支握立杆上或梁两IW楼板支拽立杆上设置:角架代替双托梁支推梁模板（图6.4.8）。a）三角架设在梁立杆上构造b）三角架设在板立杆上构上图4.7系
10、卜中排在杆站AJfj架支忖构造1.tf2-Hfi3-*iFH4-iHKn6.4.9梁板结构的边梁可采用总排支捏Z杆结合双托梁搁置在梁卜立杆和板卜立杆的连接盘上支撑边梁模板（图6.4.9-1）：也6.4. I1.-角架与立杆连接及接触的地方，应沿三角架长度方向增设水平杆.相邻三角架应通过水平杆扣接牢固.6.4.12对于框架梁板中存在的斜梁、瓠形梁，当斜梁、弧形梁模板支撑立杆无法采用标准盘扣水平杆进行扣接时，可采用扣件削管代替水平杆进行斜梁、孤形梁纵横向拄结,钢管两端应延伸与板的支撑立杆进行扣件连接,6.4. 13支掠架立杆可调托掉伸出顶层水平杆或双托梁的建得长度(图6.4.13)不应超过55Om
11、m,且螺杆外珥长度不应超过3(X)mm.UJ调托探螺杆插入立杆长度不应小于20Omm,图6.4.13Mii1.托抵伸出顶了水平杆的注胃长度I-BIW1.tff:2-H;3W1t*ih4-ff三，不干H6.5. 14模板支撞架应与周恨己建成的结构物进行可施连接，井应符合下列要求；I连接点会向间距不宜超过两步距，水平向间距不宜闻过8m,并应与水平杆同层设置；2连接点至架体主节点的距离不宜大于300nun;3当遇到柱时,可乘用抱俄式连接措施,抱雒监向间距不宜超过两步距。6.4.15当支操架同时湎足下列条件时，可不设置转向或剪刀揖:I搭设高度小于5m.架体高宽比小于1.5：（图6417）,横梁搬面应按落度和荷段确定.通道两（W支摔横梁的立杆间距应根据计算设置.通道周阳的模板支序架应连成整体.洞口顶部应铺设封
