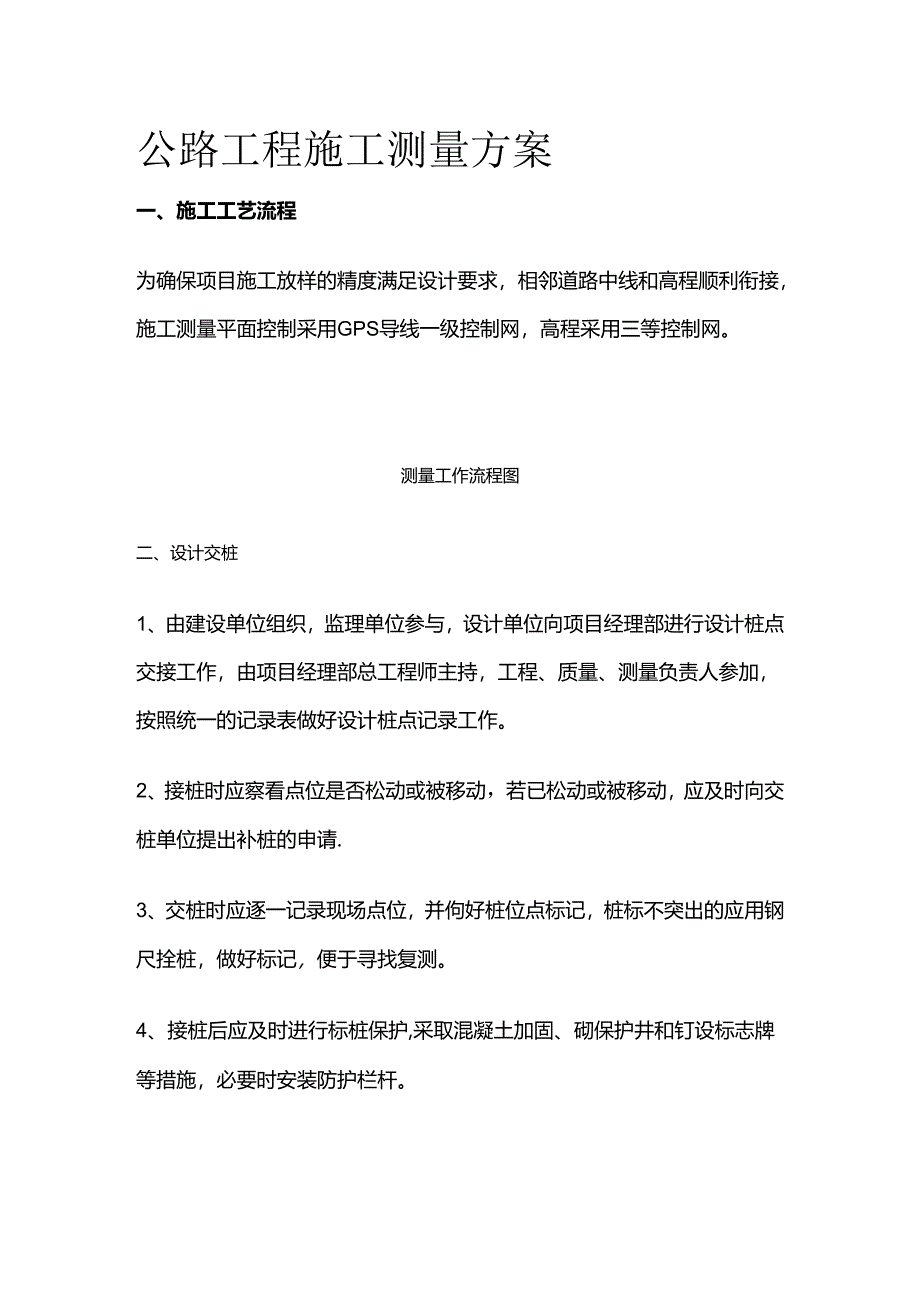

1、公路工程施工测量方案一、施工工艺流程为确保项目施工放样的精度满足设计要求,相邻道路中线和高程顺利衔接,施工测量平面控制采用GPS导线一级控制网,高程采用三等控制网。测量工作流程图二、设计交桩1、由建设单位组织,监理单位参与,设计单位向项目经理部进行设计桩点交接工作,由项目经理部总工程师主持,工程、质量、测量负责人参加,按照统一的记录表做好设计桩点记录工作。2、接桩时应察看点位是否松动或被移动,若已松动或被移动,应及时向交桩单位提出补桩的申请.3、交桩时应逐一记录现场点位,并佝好桩位点标记,桩标不突出的应用钢尺拴桩,做好标记,便于寻找复测。4、接桩后应及时进行标桩保护,采取混凝土加固、砌保护井和

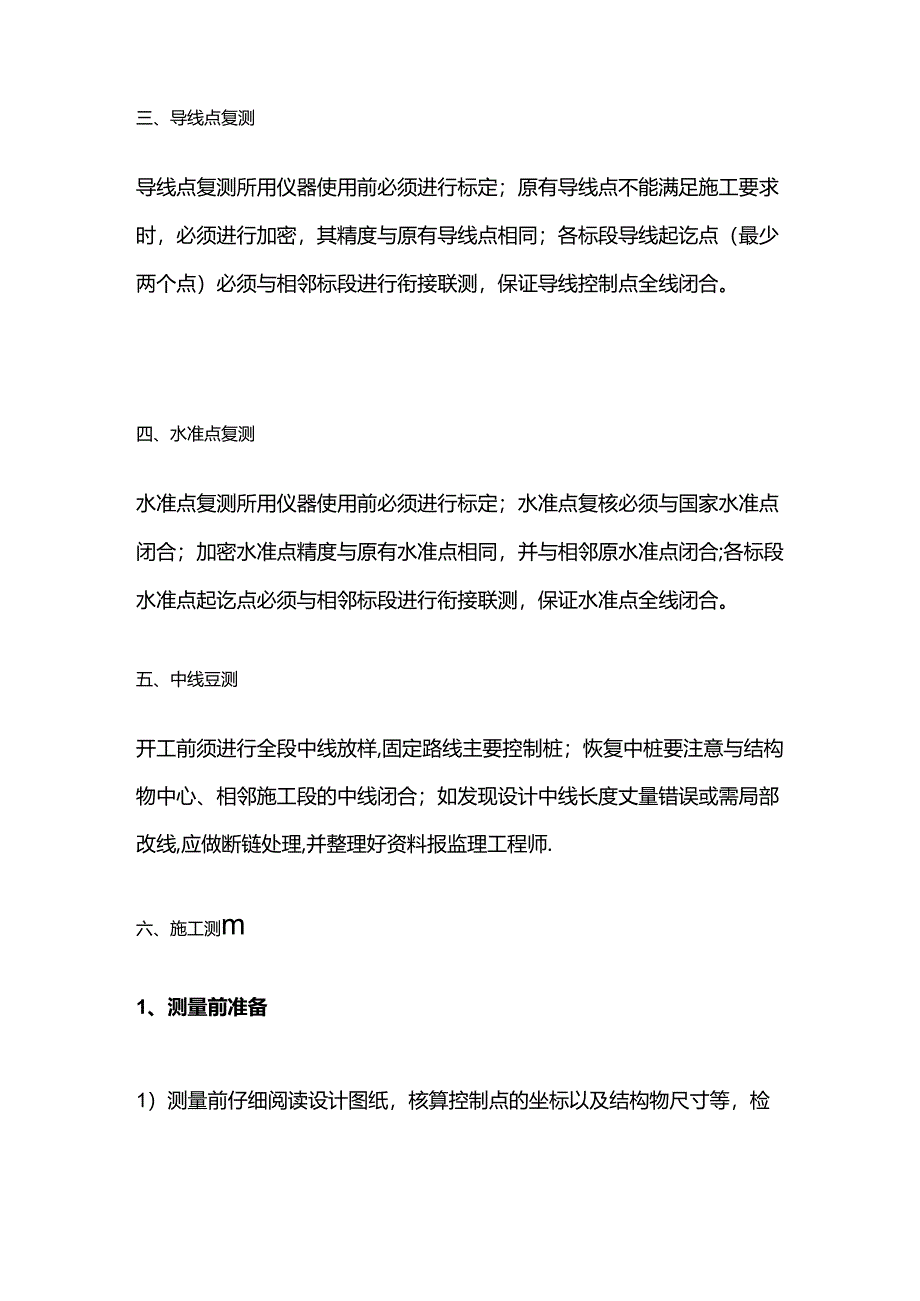

2、钉设标志牌等措施,必要时安装防护栏杆。三、导线点复测导线点复测所用仪器使用前必须进行标定;原有导线点不能满足施工要求时,必须进行加密,其精度与原有导线点相同;各标段导线起讫点(最少两个点)必须与相邻标段进行衔接联测,保证导线控制点全线闭合。四、水准点复测水准点复测所用仪器使用前必须进行标定;水准点复核必须与国家水准点闭合;加密水准点精度与原有水准点相同,并与相邻原水准点闭合;各标段水准点起讫点必须与相邻标段进行衔接联测,保证水准点全线闭合。五、中线豆测开工前须进行全段中线放样,固定路线主要控制桩;恢复中桩要注意与结构物中心、相邻施工段的中线闭合;如发现设计中线长度丈量错误或需局部改线,应做断链

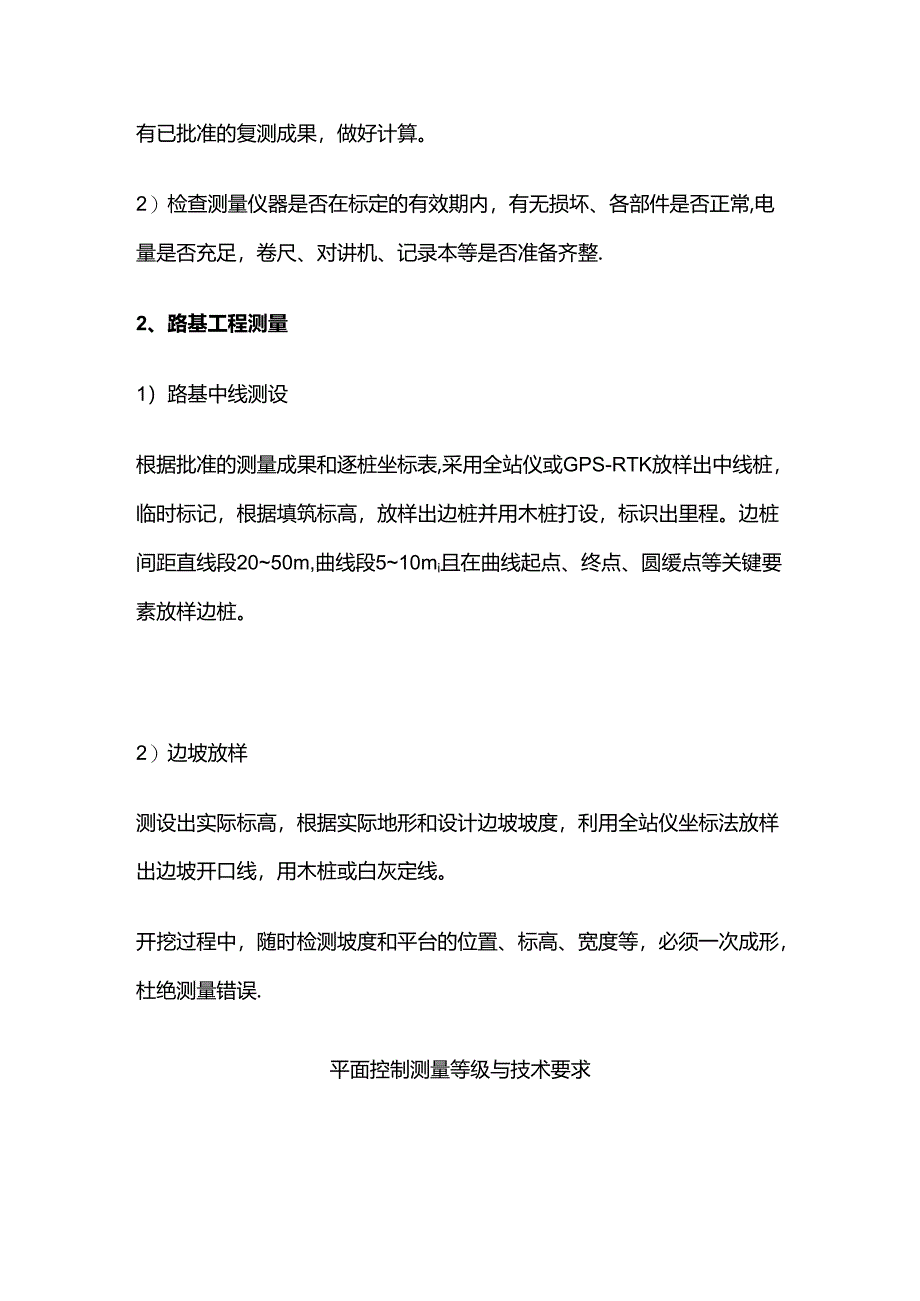

3、处理,并整理好资料报监理工程师.六、施工测m1、测量前准备1)测量前仔细阅读设计图纸,核算控制点的坐标以及结构物尺寸等,检有已批准的复测成果,做好计算。2)检查测量仪器是否在标定的有效期内,有无损坏、各部件是否正常,电量是否充足,卷尺、对讲机、记录本等是否准备齐整.2、路基工程测量1)路基中线测设根据批准的测量成果和逐桩坐标表,采用全站仪或GPS-RTK放样出中线桩,临时标记,根据填筑标高,放样出边桩并用木桩打设,标识出里程。边桩间距直线段2050m,曲线段510mi且在曲线起点、终点、圆缓点等关键要素放样边桩。2)边坡放样测设出实际标高,根据实际地形和设计边坡坡度,利用全站仪坐标法放样出边坡
