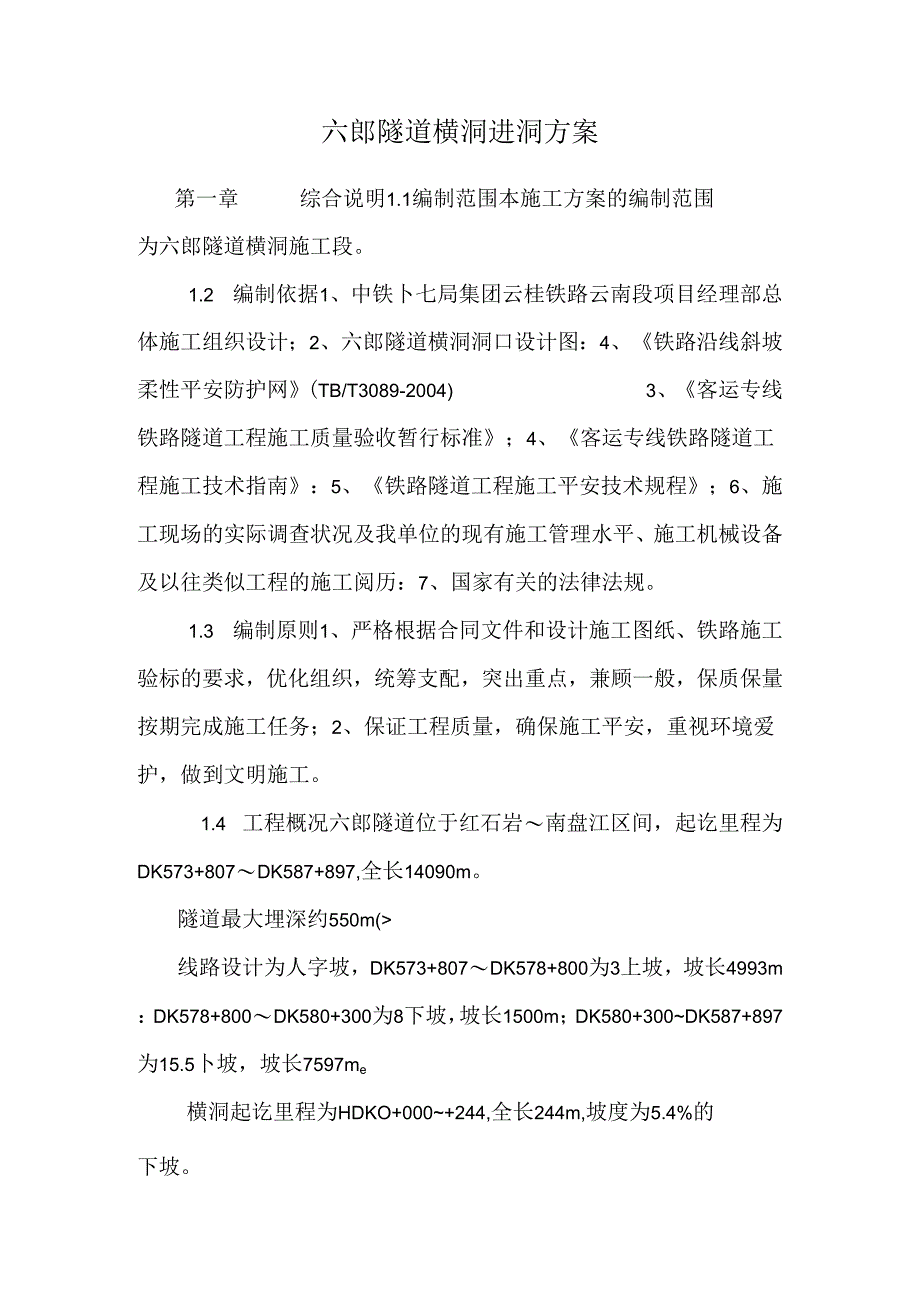

1、六郎隧道横洞进洞方案第一章综合说明1.1编制范围本施工方案的编制范围为六郎隧道横洞施工段。1.2 编制依据1、中铁卜七局集团云桂铁路云南段项目经理部总体施工组织设计；2、六郎隧道横洞洞口设计图：4、铁路沿线斜坡柔性平安防护网(TB/T3089-2004)3、客运专线铁路隧道工程施工质量验收暂行标准；4、客运专线铁路隧道工程施工技术指南：5、铁路隧道工程施工平安技术规程；6、施工现场的实际调查状况及我单位的现有施工管理水平、施工机械设备及以往类似工程的施工阅历：7、国家有关的法律法规。1.3 编制原则1、严格根据合同文件和设计施工图纸、铁路施工验标的要求，优化组织，统筹支配，突出重点，兼顾一般，

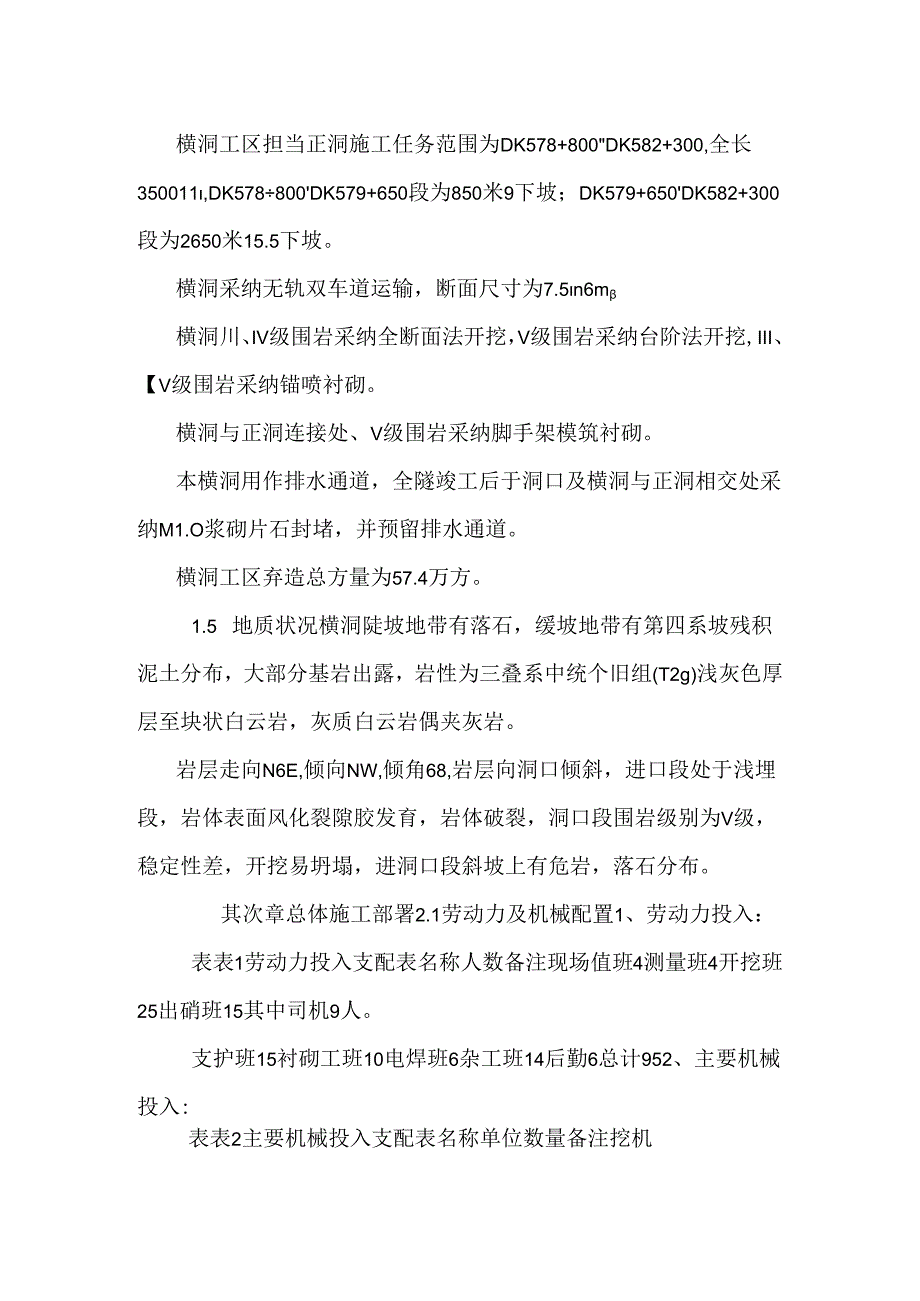

2、保质保量按期完成施工任务；2、保证工程质量，确保施工平安，重视环境爱护，做到文明施工。1.4 工程概况六郎隧道位于红石岩南盘江区间，起讫里程为DK573+807DK587+897,全长14090m。隧道最大埋深约550m(线路设计为人字坡，DK573+807DK578+800为3上坡，坡长4993m：DK578+800DK580+300为8下坡，坡长1500m；DK580+300DK587+897为15.5卜坡，坡长7597me横洞起讫里程为HDKO+000+244,全长244m,坡度为5.4%的下坡。横洞工区担当正洞施工任务范围为DK578+800DK582+300,全长350011,DK5

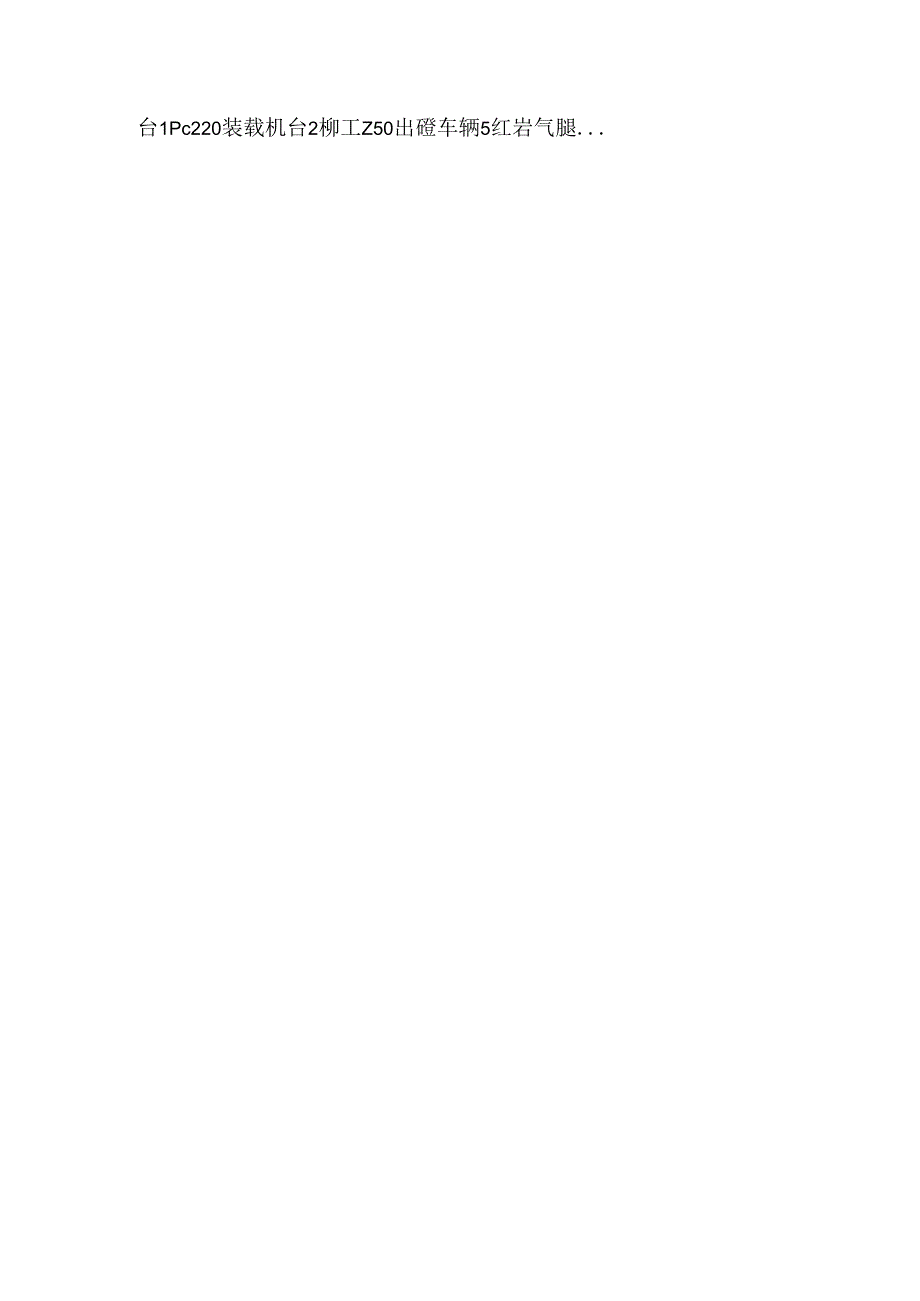

3、78800DK579+650段为850米9下坡；DK579+650DK582+300段为2650米15.5下坡。横洞采纳无轨双车道运输，断面尺寸为7.5n6m横洞川、IV级围岩采纳全断面法开挖，V级围岩采纳台阶法开挖,III、【V级围岩采纳锚喷衬砌。横洞与正洞连接处、V级围岩采纳脚手架模筑衬砌。本横洞用作排水通道，全隧竣工后于洞口及横洞与正洞相交处采纳M1.O浆砌片石封堵，并预留排水通道。横洞工区弃造总方量为57.4万方。1.5 地质状况横洞陡坡地带有落石，缓坡地带有第四系坡残积泥土分布，大部分基岩出露，岩性为三叠系中统个旧组(T2g)浅灰色厚层至块状白云岩，灰质白云岩偶夹灰岩。岩层走向N6E,倾向NW,倾角68,岩层向洞口倾斜，进口段处于浅埋段，岩体表面风化裂隙胶发育，岩体破裂，洞口段围岩级别为V级，稳定性差，开挖易坍塌，进洞口段斜坡上有危岩，落石分布。其次章总体施工部署2.1劳动力及机械配置1、劳动力投入：表表1劳动力投入支配表名称人数备注现场值班4测量班4开挖班25出硝班15其中司机9人。支护班15衬砌工班10电焊班6杂工班14后勤6总计952、主要机械投入:表表2主要机械投入支配表名称单位数量备注挖机台1Pc220装载机台2柳工Z50出磴车辆5红岩气腿.
