1、灯泡贯流式水轮机座环安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量89.2t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位座环安装检验日期X年X月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径30003000600060008000300030006000600080001中心及方位（中心：0+306.1m,方位：外锥法兰1.92m）2.03.04.01.52.03.0中心0+306.098m方位：外锥法兰左1.9215,右V4.92Im优良2法兰至转轮中心距离（设计5185mm）2.02.5+3.0士1.52.02.
2、5左：5183.7右：5182.5优良3前锥体法兰垂直度及平面度0.40.50.60.30.40.5垂直度：0.3平面度:0.5优良4法兰圆度1.01.52.00.51.01.51.0-1.4,共测16点优良5内管形壳组合面高程（1.92m）+0.81.0士1.5士0.5+0.8士1.0左：1.921m右：1.921m优良6流道盖板基础框架中心至机组中心距土5土42优良7接力器基础至基准线距离（设计4545mm）士32左:4547右：4546优良检验结果共检验7项，合格7项，其中优良7项，优良率100%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检

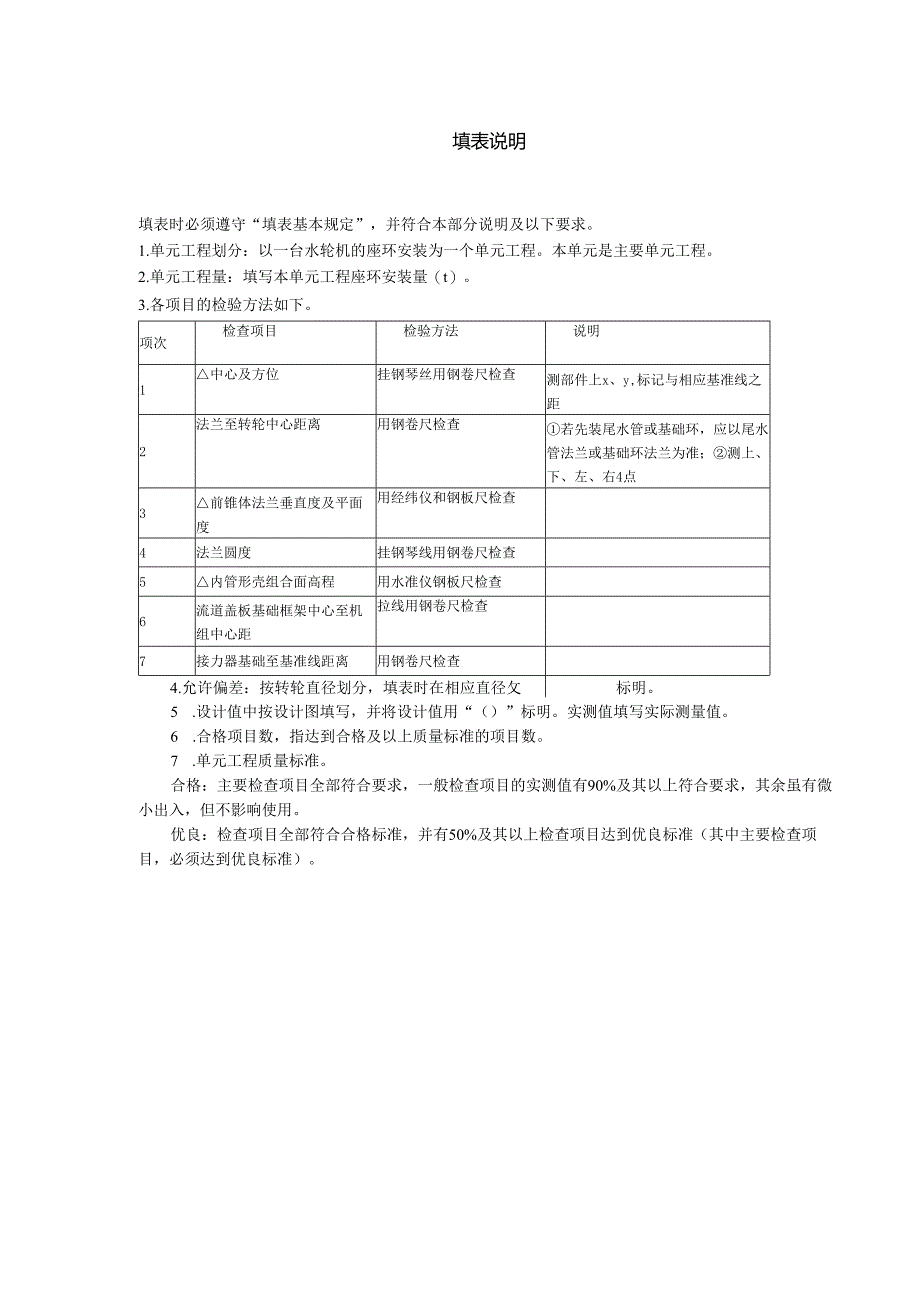

3、查项目100%达到优良，其中主要检查项目100%达到优良优良测量人X年义月X日施X单位义年X月义日建监设理单位X年X月义日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台水轮机的座环安装为一个单元工程。本单元是主要单元工程。2.单元工程量：填写本单元工程座环安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法说明1中心及方位挂钢琴丝用钢卷尺检查测部件上x、y,标记与相应基准线之距2法兰至转轮中心距离用钢卷尺检查若先装尾水管或基础环，应以尾水管法兰或基础环法兰为准；测上、下、左、右4点3前锥体法兰垂直度及平面度用经纬仪和钢板尺检查4法兰圆度挂钢琴线用钢卷尺检查5内管形壳组合面高程用水准仪钢板尺检查6流道盖板基础框架中心至机组中心距拉线用钢卷尺检查7接力器基础至基准线距离用钢卷尺检查4.允许偏差：按转轮直径划分，填表时在相应直径攵标明。5 .设计值中按设计图填写，并将设计值用“（）”标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目的实测值有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目，必须达到优良标准）。
