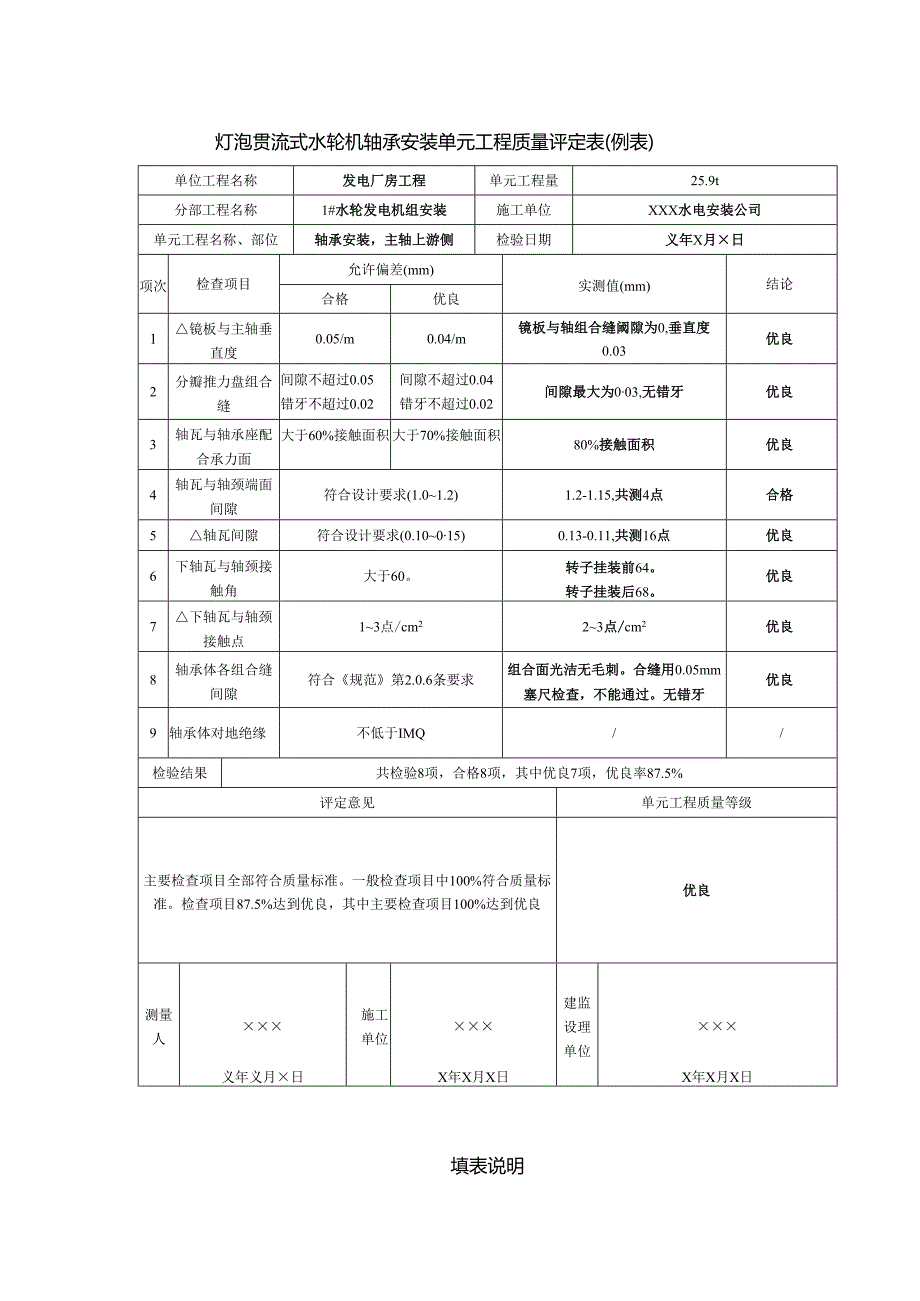

1、灯泡贯流式水轮机轴承安装单元工程质量评定表(例表)单位工程名称发电厂房工程单元工程量25.9t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位轴承安装，主轴上游侧检验日期义年X月日项次检查项目允许偏差(mm)实测值(mm)结论合格优良1镜板与主轴垂直度0.05/m0.04/m镜板与轴组合缝阈隙为0,垂直度0.03优良2分瓣推力盘组合缝间隙不超过0.05错牙不超过0.02间隙不超过0.04错牙不超过0.02间隙最大为003,无错牙优良3轴瓦与轴承座配合承力面大于60%接触面积大于70%接触面积80%接触面积优良4轴瓦与轴颈端面间隙符合设计要求(1.01.2)1.2-1
2、.15,共测4点合格5轴瓦间隙符合设计要求(0.10015)0.13-0.11,共测16点优良6下轴瓦与轴颈接触角大于60。转子挂装前64。转子挂装后68。优良7下轴瓦与轴颈接触点13点/cm223点/cm2优良8轴承体各组合缝间隙符合规范第2.0.6条要求组合面光洁无毛刺。合缝用0.05mm塞尺检查，不能通过。无错牙优良9轴承体对地绝缘不低于IMQ/检验结果共检验8项，合格8项，其中优良7项，优良率87.5%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中100%符合质量标准。检查项目87.5%达到优良，其中主要检查项目100%达到优良优良测量人义年义月日施工单位X年X月

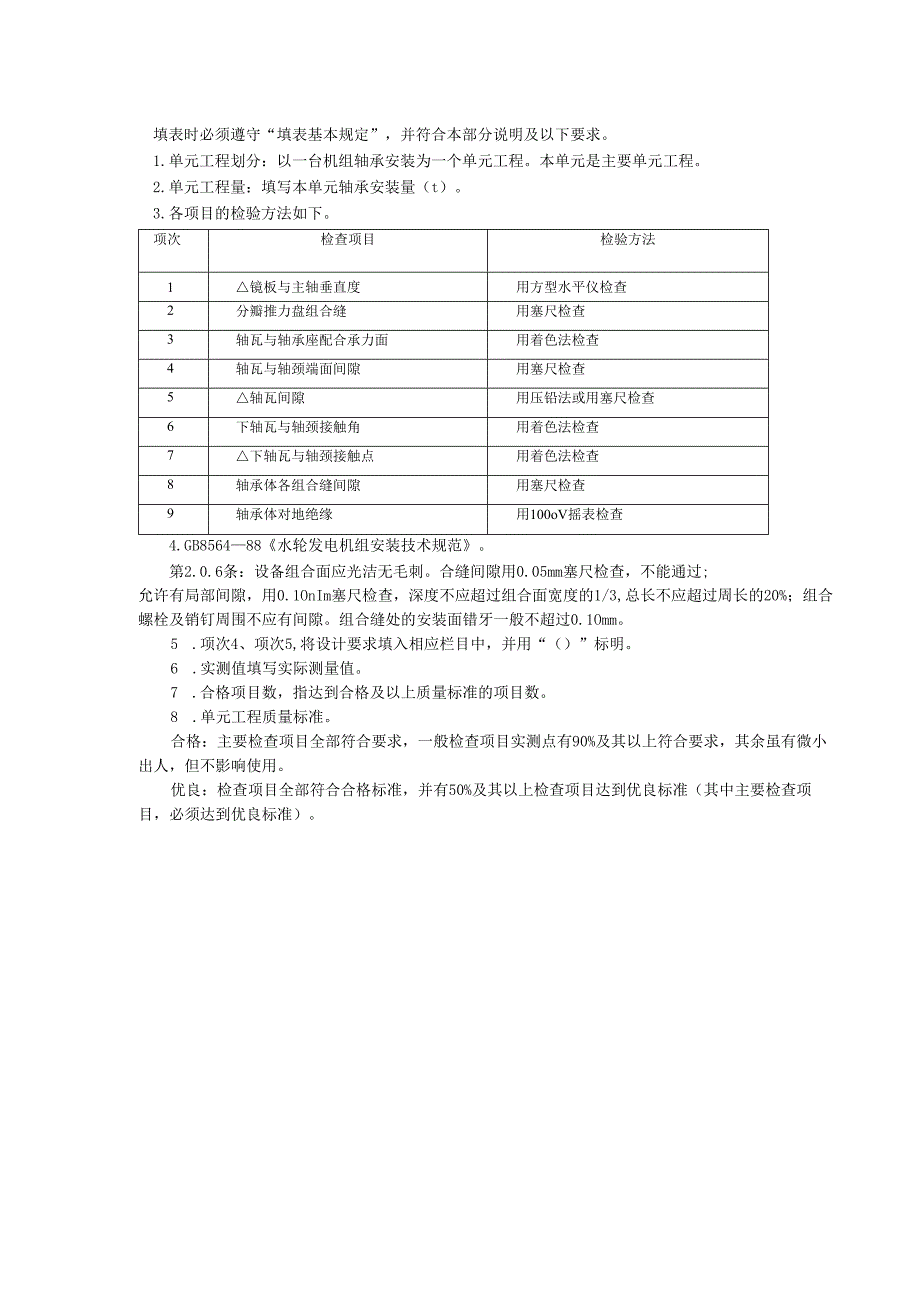

3、X日建监设理单位X年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组轴承安装为一个单元工程。本单元是主要单元工程。2.单元工程量：填写本单元轴承安装量（t）。3.各项目的检验方法如下。项次检查项目检验方法1镜板与主轴垂直度用方型水平仪检查2分瓣推力盘组合缝用塞尺检查3轴瓦与轴承座配合承力面用着色法检查4轴瓦与轴颈端面间隙用塞尺检查5轴瓦间隙用压铅法或用塞尺检查6下轴瓦与轴颈接触角用着色法检查7下轴瓦与轴颈接触点用着色法检查8轴承体各组合缝间隙用塞尺检查9轴承体对地绝缘用100oV摇表检查4.GB856488水轮发电机组安装技术规范。第2.
4、0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过;允许有局部间隙，用0.1OnIm塞尺检查，深度不应超过组合面宽度的1/3,总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.1Omm。5 .项次4、项次5,将设计要求填入相应栏目中，并用“（）”标明。6 .实测值填写实际测量值。7 .合格项目数，指达到合格及以上质量标准的项目数。8 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出人，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准（其中主要检查项目，必须达到优良标准）。
