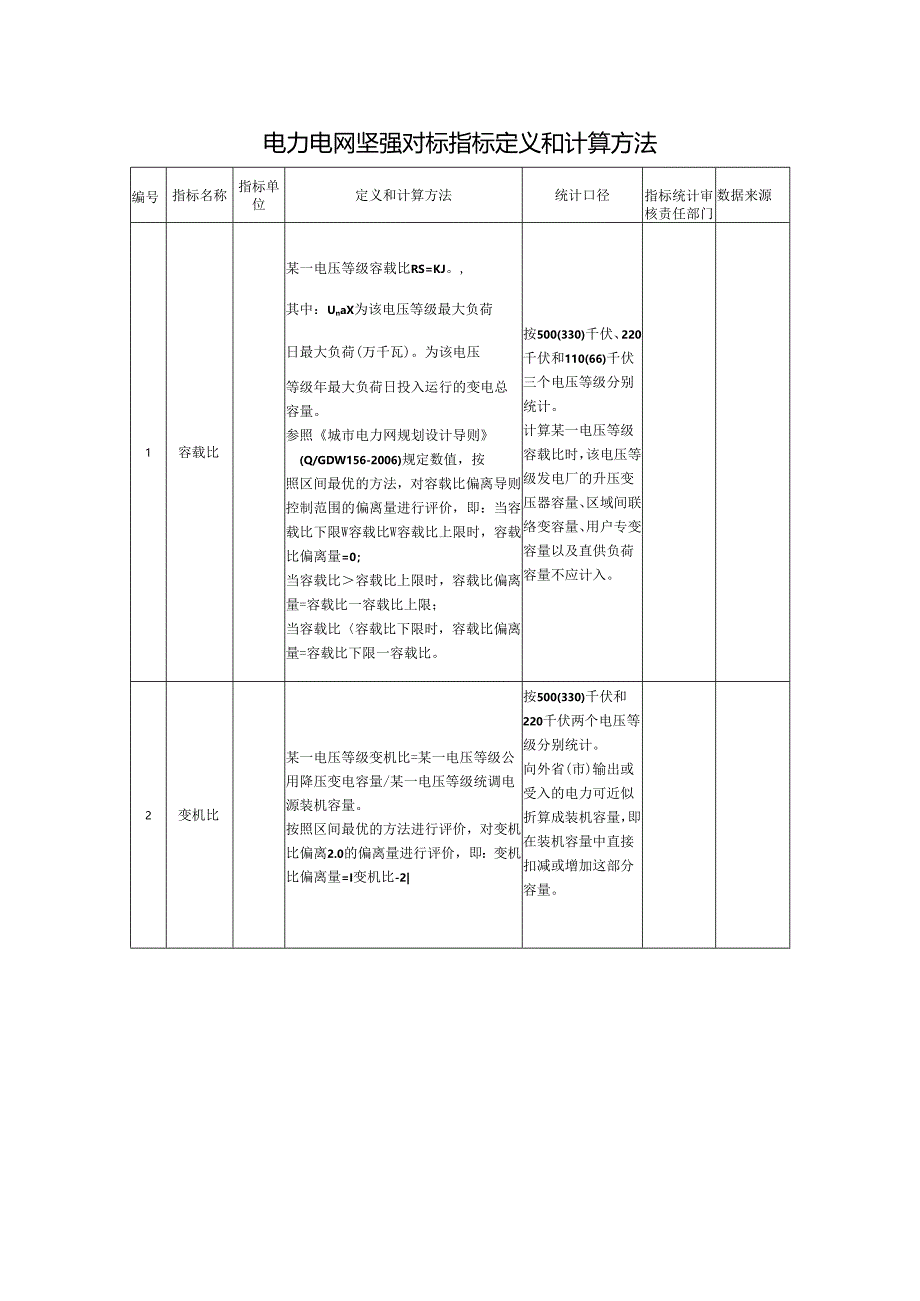

1、电力电网坚强对标指标定义和计算方法编号指标名称指标单位定义和计算方法统计口径指标统计审核责任部门数据来源1容载比某一电压等级容载比RS=KJ。,其中：UnaX为该电压等级最大负荷日最大负荷(万千瓦)。为该电压等级年最大负荷日投入运行的变电总容量。参照城市电力网规划设计导则(Q/GDW156-2006)规定数值，按照区间最优的方法，对容载比偏离导则控制范围的偏离量进行评价，即：当容载比下限W容载比W容载比上限时，容载比偏离量=0；当容载比容载比上限时，容载比偏离量=容载比一容载比上限；当容载比容载比下限时，容载比偏离量=容载比下限一容载比。按500(330)千伏、220千伏和110(66)千伏三

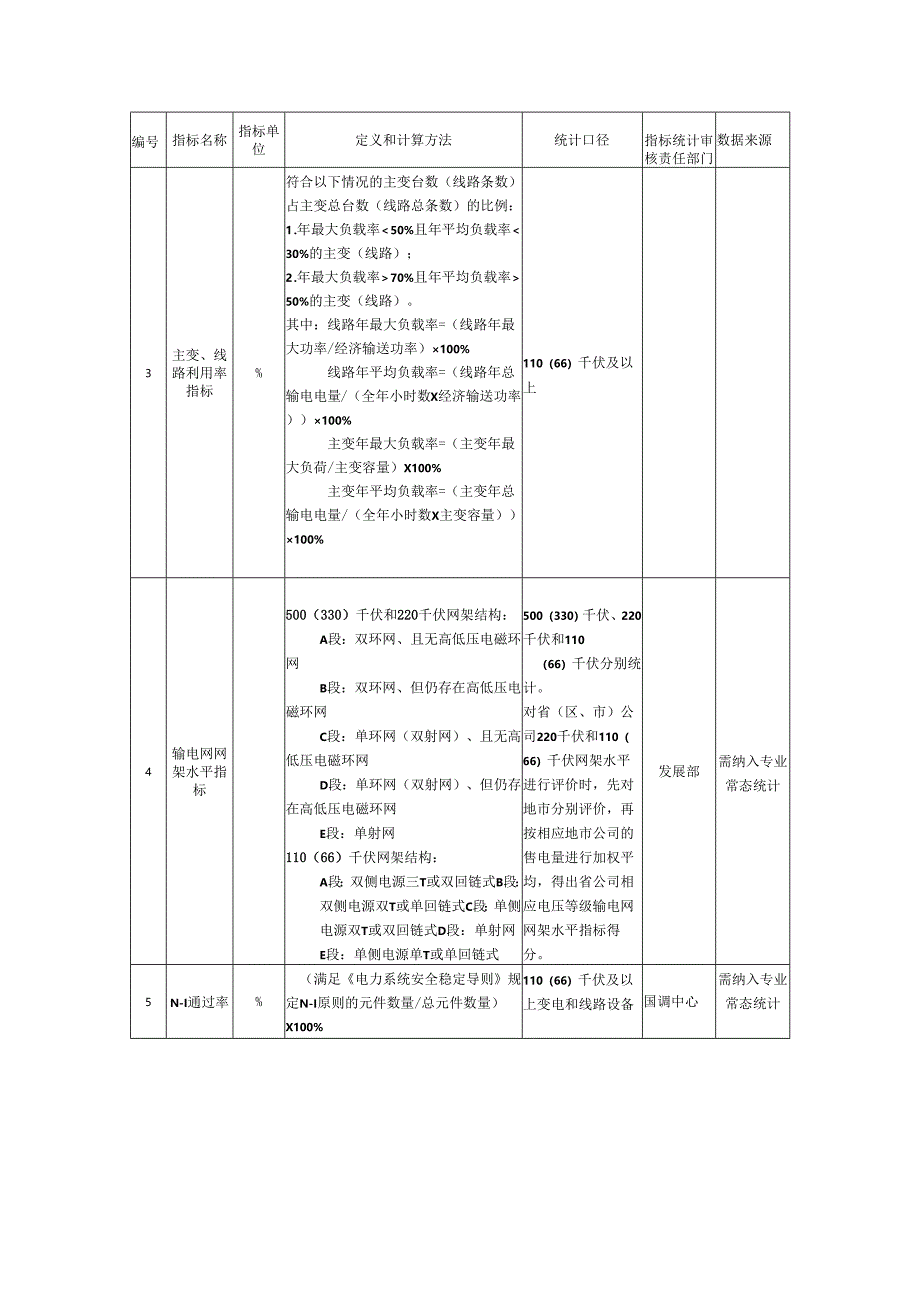

2、个电压等级分别统计。计算某一电压等级容载比时，该电压等级发电厂的升压变压器容量、区域间联络变容量、用户专变容量以及直供负荷容量不应计入。2变机比某一电压等级变机比=某一电压等级公用降压变电容量/某一电压等级统调电源装机容量。按照区间最优的方法进行评价，对变机比偏离2.0的偏离量进行评价，即：变机比偏离量=I变机比-2|按500(330)千伏和220千伏两个电压等级分别统计。向外省(市)输出或受入的电力可近似折算成装机容量，即在装机容量中直接扣减或增加这部分容量。编号指标名称指标单位定义和计算方法统计口径指标统计审核责任部门数据来源3主变、线路利用率指标%符合以下情况的主变台数（线路条数）占主变
3、总台数（线路总条数）的比例：1 .年最大负载率50%且年平均负载率30%的主变（线路）；2 .年最大负载率70%且年平均负载率50%的主变（线路）。其中：线路年最大负载率=（线路年最大功率/经济输送功率）100%线路年平均负载率=（线路年总输电电量/（全年小时数X经济输送功率）100%主变年最大负载率=（主变年最大负荷/主变容量）X100%主变年平均负载率=（主变年总输电电量/（全年小时数X主变容量）100%110（66）千伏及以上4输电网网架水平指标500（330）千伏和220千伏网架结构：A段：双环网、且无高低压电磁环网B段：双环网、但仍存在高低压电磁环网C段：单环网（双射网）、且无高低压
4、电磁环网D段：单环网（双射网）、但仍存在高低压电磁环网E段：单射网110（66）千伏网架结构：A段：双侧电源三T或双回链式B段：双侧电源双T或单回链式C段：单侧电源双T或双回链式D段：单射网E段：单侧电源单T或单回链式500（330）千伏、220千伏和110（66）千伏分别统计。对省（区、市）公司220千伏和110（66）千伏网架水平进行评价时，先对地市分别评价，再按相应地市公司的售电量进行加权平均，得出省公司相应电压等级输电网网架水平指标得分。发展部需纳入专业常态统计5N-I通过率%（满足电力系统安全稳定导则规定N-I原则的元件数量/总元件数量）X100%110（66）千伏及以上变电和线路设

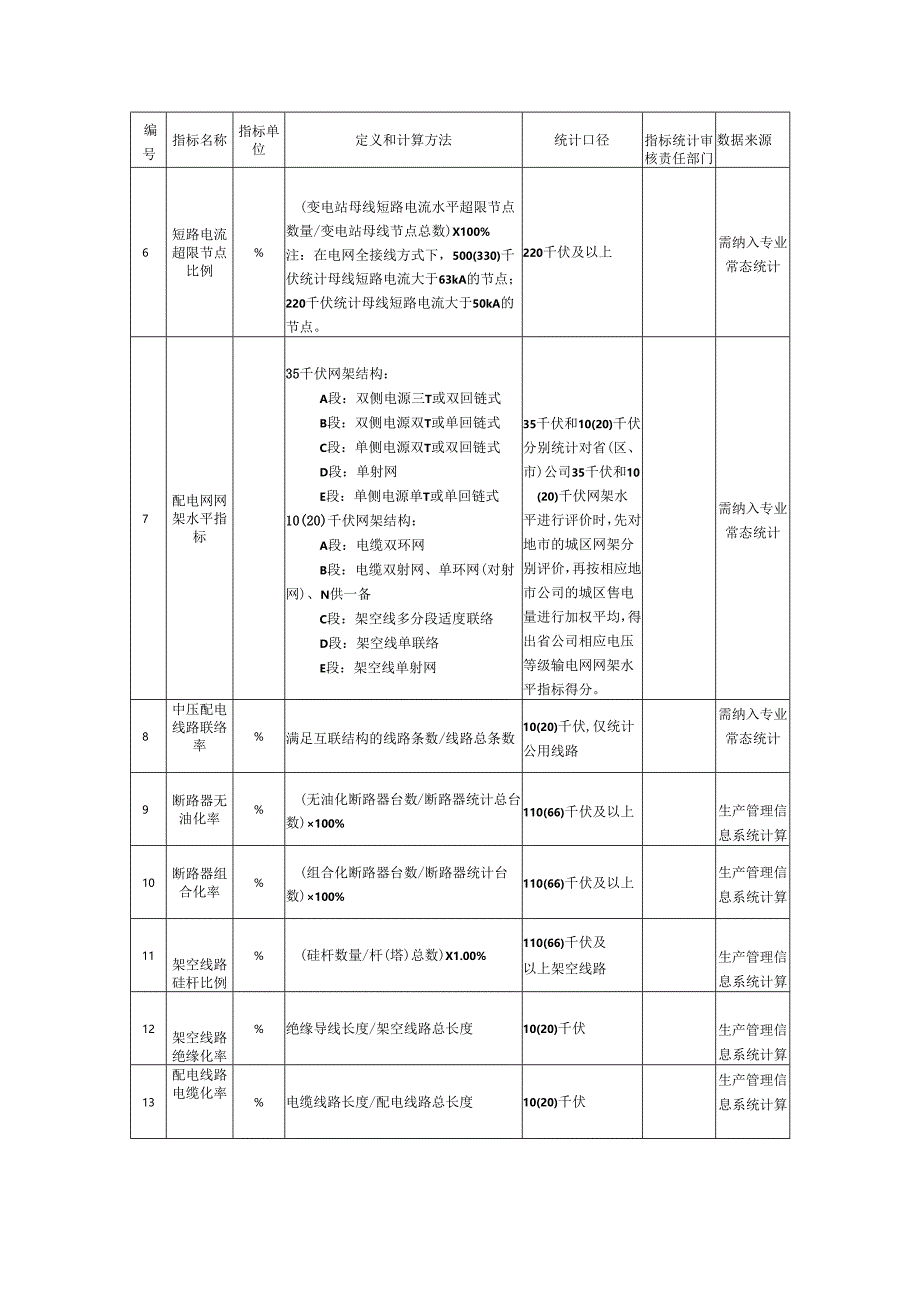

5、备国调中心需纳入专业常态统计编号指标名称指标单位定义和计算方法统计口径指标统计审核责任部门数据来源6短路电流超限节点比例%(变电站母线短路电流水平超限节点数量/变电站母线节点总数)X100%注：在电网全接线方式下，500(330)千伏统计母线短路电流大于63kA的节点；220千伏统计母线短路电流大于50kA的节点。220千伏及以上需纳入专业常态统计7配电网网架水平指标35千伏网架结构：A段：双侧电源三T或双回链式B段：双侧电源双T或单回链式C段：单侧电源双T或双回链式D段：单射网E段：单侧电源单T或单回链式10(20)千伏网架结构：A段：电缆双环网B段：电缆双射网、单环网(对射网)、N供一备C
6、段：架空线多分段适度联络D段：架空线单联络E段：架空线单射网35千伏和10(20)千伏分别统计对省(区、市)公司35千伏和10(20)千伏网架水平进行评价时，先对地市的城区网架分别评价，再按相应地市公司的城区售电量进行加权平均，得出省公司相应电压等级输电网网架水平指标得分。需纳入专业常态统计8中压配电线路联络率%满足互联结构的线路条数/线路总条数10(20)千伏,仅统计公用线路需纳入专业常态统计9断路器无油化率%(无油化断路器台数/断路器统计总台数)100%110(66)千伏及以上生产管理信息系统计算10断路器组合化率%(组合化断路器台数/断路器统计台数)100%110(66)千伏及以上生产管
7、理信息系统计算11架空线路硅杆比例%(硅杆数量/杆(塔)总数)X1.00%110(66)千伏及以上架空线路生产管理信息系统计算12架空线路绝缘化率%绝缘导线长度/架空线路总长度10(20)千伏生产管理信息系统计算13配电线路电缆化率%电缆线路长度/配电线路总长度10(20)千伏生产管理信息系统计算编号指标名称指标单位定义和计算方法统计口径指标统计审核责任部门数据来源14开关无油化率%非油开关台数/开关总台数35千伏10千伏生产管理信息系统计算15高损配变比例%S9(S8、S7)及以下配电变压器台数/配电变压器总台数10(20)千伏,仅统计公用配电变压器生产管理信息系统计算16继电保护微机化率%微机继电保护装置的数量/继电保护装置的总数量110(66)千伏及以上需纳入专业常态统计17厂站光缆覆盖率%实现光缆接入的厂站座数/厂站总座数35千伏及以上需纳入专业常态统计18变电站综合自动化率%(满足综合自动化的变电站座数/变电站总座数)X100%35千伏及以上需纳入专业常态统计
