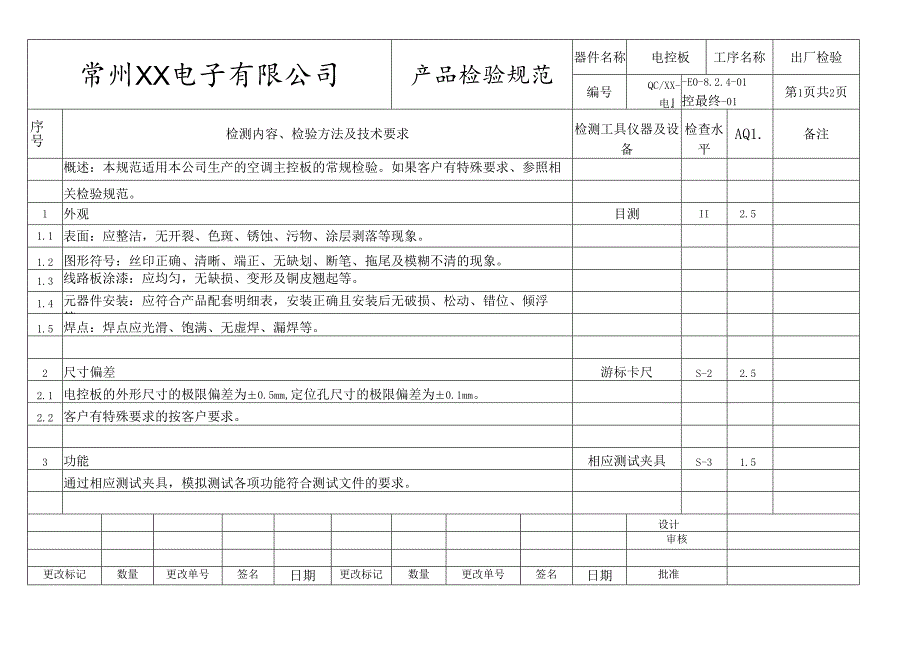

1、常州XX电子有限公司产品检验规范器件名称电控板工序名称出厂检验编号QC/XX-电-E0-8.2.4-01控最终-01第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注概述：本规范适用本公司生产的空调主控板的常规检验。如果客户有特殊要求、参照相关检验规范。1外观目测II2.51.1表面：应整洁，无开裂、色斑、锈蚀、污物、涂层剥落等现象。1.2图形符号：丝印正确、清晰、端正、无缺划、断笔、拖尾及模糊不清的现象。1.3线路板涂漆：应均匀，无缺损、变形及铜皮翘起等。1.4元器件安装：应符合产品配套明细表，安装正确且安装后无破损、松动、错位、倾浮等。1.5焊点：焊点应光滑

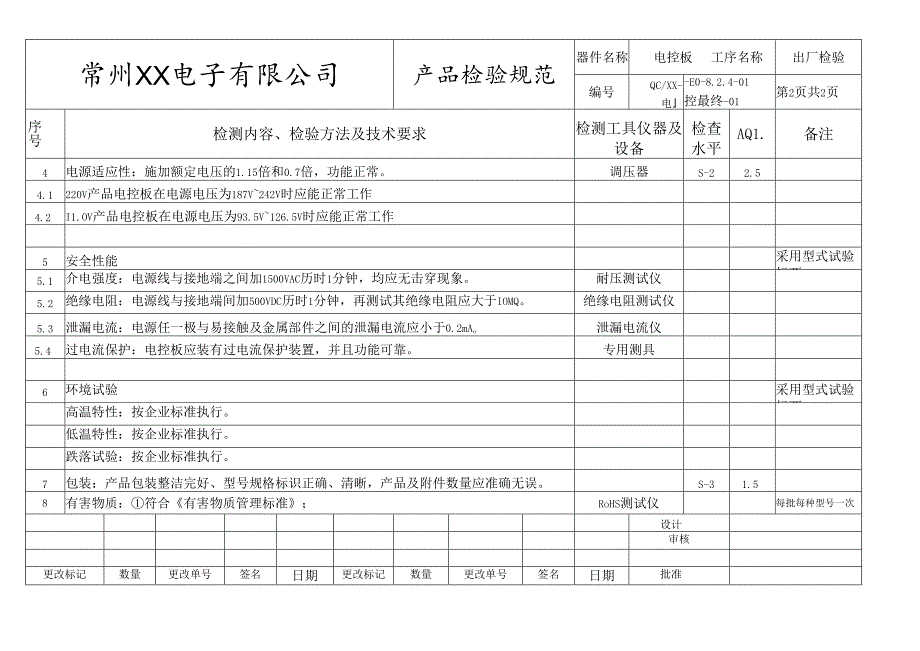

2、、饱满、无虚焊、漏焊等。2尺寸偏差游标卡尺S-22.52.1电控板的外形尺寸的极限偏差为0.5mm,定位孔尺寸的极限偏差为0.1mm。2.2客户有特殊要求的按客户要求。3功能相应测试夹具S-31.5通过相应测试夹具，模拟测试各项功能符合测试文件的要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称电控板工序名称出厂检验编号QC/XX-电-E0-8.2.4-01控最终-01第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4电源适应性：施加额定电压的1.15倍和0.7倍，功能正常。调压器S-22.54.
3、1220V产品电控板在电源电压为187V242V时应能正常工作4.2I1.OV产品电控板在电源电压为93.5V126.5V时应能正常工作5安全性能采用型式试验标两5.1介电强度：电源线与接地端之间加1500VAC历时1分钟，均应无击穿现象。耐压测试仪5.2绝缘电阻：电源线与接地端间加500VDC历时1分钟，再测试其绝缘电阻应大于IOMQ。绝缘电阻测试仪5.3泄漏电流：电源任一极与易接触及金属部件之间的泄漏电流应小于0.2mAo泄漏电流仪5.4过电流保护：电控板应装有过电流保护装置，并且功能可靠。专用测具6环境试验采用型式试验标两高温特性：按企业标准执行。低温特性：按企业标准执行。跌落试验：按企业标准执行。7包装：产品包装整洁完好、型号规格标识正确、清晰，产品及附件数量应准确无误。S-31.58有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
