《薄膜电容进货检验标准.docx》由会员分享，可在线阅读，更多相关《薄膜电容进货检验标准.docx（3页珍藏版）》请在第壹文秘上搜索。

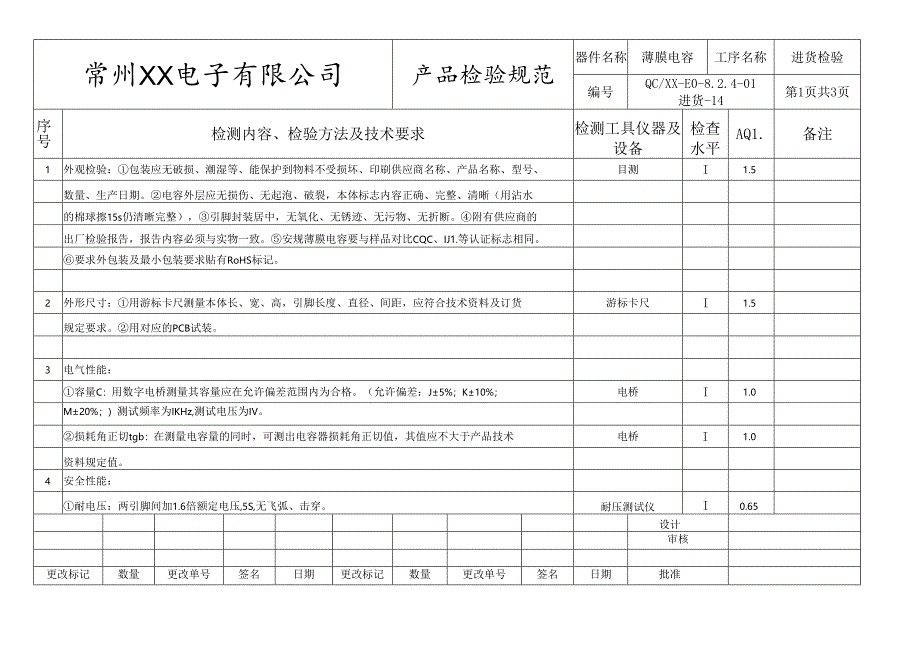

1、常州XX电子有限公司产品检验规范器件名称薄膜电容工序名称进货检验编号QC/XX-E0-8.2.4-01进货-14第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：包装应无破损、潮湿等、能保护到物料不受损坏、印刷供应商名称、产品名称、型号、目测I1.5数量、生产日期。电容外层应无损伤、无起泡、破裂，本体标志内容正确、完整、清晰（用沾水的棉球擦15s仍清晰完整），引脚封装居中，无氧化、无锈迹、无污物、无折断。附有供应商的出厂检验报告，报告内容必须与实物一致。安规薄膜电容要与样品对比CQC、IJ1.等认证标志相同。要求外包装及最小包装要求贴有RoHS标记。
2、2外形尺寸：用游标卡尺测量本体长、宽、高，引脚长度、直径、间距，应符合技术资料及订货游标卡尺I1.5规定要求。用对应的PCB试装。3电气性能：容量C：用数字电桥测量其容量应在允许偏差范围内为合格。（允许偏差：J5%；K10%；电桥I1.0M20%；）测试频率为IKHz,测试电压为IV。损耗角正切tgb：在测量电容量的同时，可测出电容器损耗角正切值，其值应不大于产品技术电桥I1.0资料规定值。4安全性能：耐电压：两引脚间加1.6倍额定电压,5S,无飞弧、击穿。耐压测试仪I0.65设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称薄膜电容工

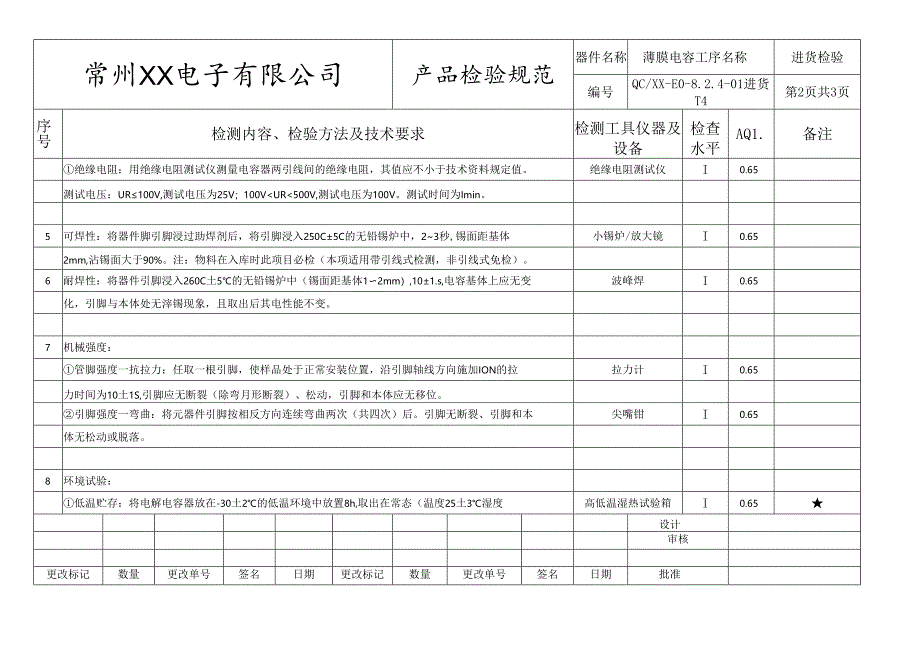

3、序名称进货检验编号QC/XX-E0-8.2.4-01进货T4第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注绝缘电阻：用绝缘电阻测试仪测量电容器两引线间的绝缘电阻，其值应不小于技术资料规定值。绝缘电阻测试仪I0.65测试电压：UR100V,测试电压为25V；100VUR500V,测试电压为100V。测试时间为Imin。5可焊性：将器件脚引脚浸过助焊剂后，将引脚浸入250C5C的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652mm,沾锡面大于90%。注：物料在入库时此项目必检（本项适用带引线式检测，非引线式免检）。6耐焊性：将器件引脚浸入260C土5的无
4、铅锡炉中（锡面距基体12mm）,101.s,电容基体上应无变波峰焊I0.65化，引脚与本体处无滓锡现象，且取出后其电性能不变。7机械强度：管脚强度一抗拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加ION的拉拉力计I0.65力时间为10土1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。引脚强度一弯曲：将元器件引脚按相反方向连续弯曲两次（共四次）后。引脚无断裂、引脚和本尖嘴钳I0.65体无松动或脱落。8环境试验：低温贮存：将电解电容器放在-30土2的低温环境中放置8h,取出在常态（温度25土3湿度高低温湿热试验箱I0.65设计审核更改标记数量更改单号签名日期更改标记数

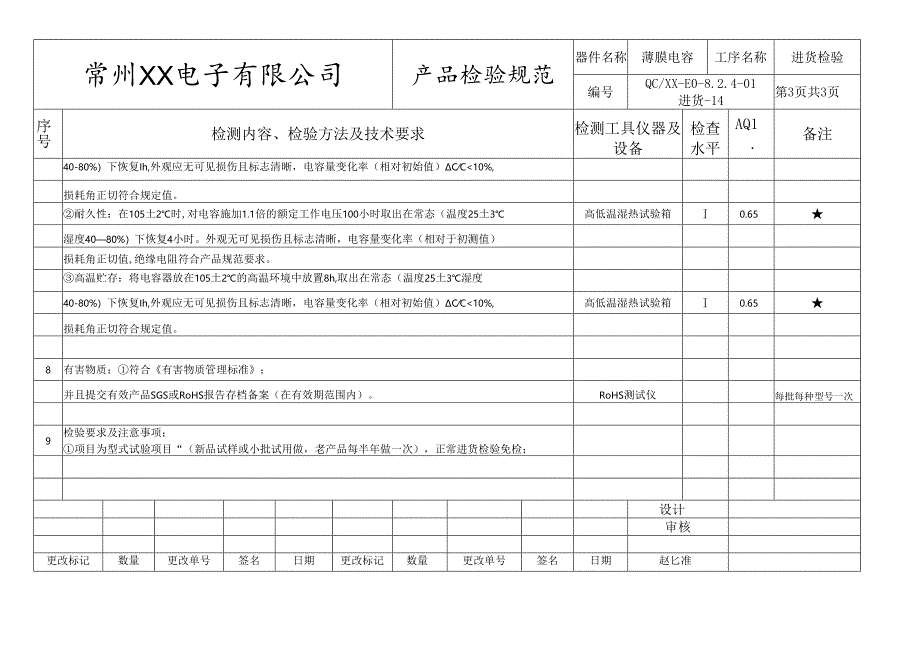

5、量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称薄膜电容工序名称进货检验编号QC/XX-E0-8.2.4-01进货-14第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注40-80%）下恢复Ih,外观应无可见损伤且标志清晰，电容量变化率（相对初始值）CC10%,损耗角正切符合规定值。耐久性：在105土2时,对电容施加1.1倍的额定工作电压100小时取出在常态（温度25土3高低温湿热试验箱I0.65湿度4080%）下恢复4小时。外观无可见损伤且标志清晰，电容量变化率（相对于初测值）损耗角正切值,绝缘电阻符合产品规范要求。高温贮存：将电容器放在105土2的高温环境中放置8h,取出在常态（温度25土3湿度40-80%）下恢复Ih,外观应无可见损伤且标志清晰，电容量变化率（相对初始值）CC10%,高低温湿热试验箱I0.65损耗角正切符合规定值。8有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次9检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
