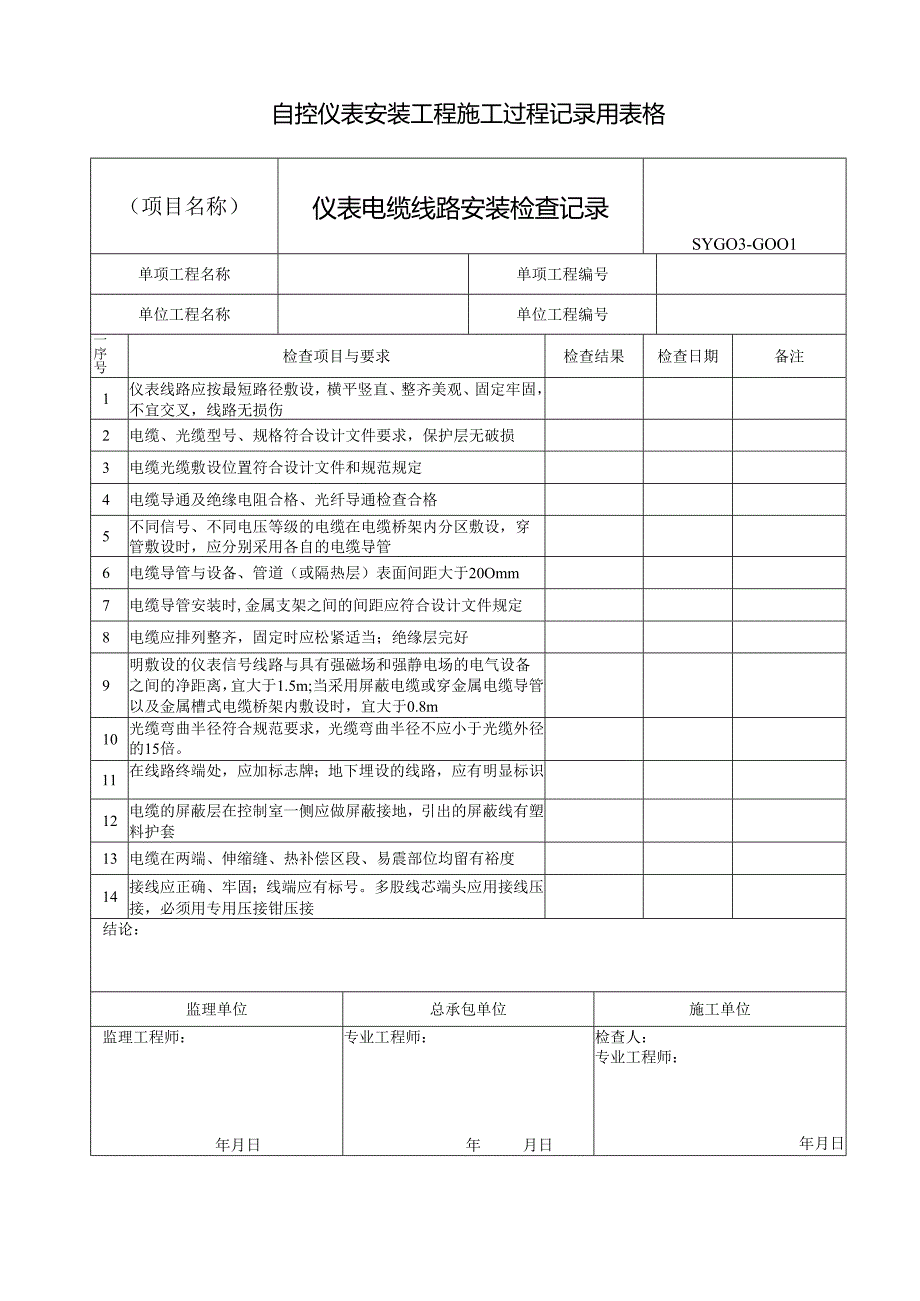

1、自控仪表安装工程施工过程记录用表格（项目名称）仪表电缆线路安装检查记录SYGO3-GOO1单项工程名称单项工程编号单位工程名称单位工程编号一序号检查项目与要求检查结果检查日期备注1仪表线路应按最短路径敷设，横平竖直、整齐美观、固定牢固，不宜交叉，线路无损伤2电缆、光缆型号、规格符合设计文件要求，保护层无破损3电缆光缆敷设位置符合设计文件和规范规定4电缆导通及绝缘电阻合格、光纤导通检查合格5不同信号、不同电压等级的电缆在电缆桥架内分区敷设，穿管敷设时，应分别采用各自的电缆导管6电缆导管与设备、管道（或隔热层）表面间距大于20Omm7电缆导管安装时,金属支架之间的间距应符合设计文件规定8电缆应排列
2、整齐，固定时应松紧适当；绝缘层完好9明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离，宜大于1.5m;当采用屏蔽电缆或穿金属电缆导管以及金属槽式电缆桥架内敷设时，宜大于0.8m10光缆弯曲半径符合规范要求，光缆弯曲半径不应小于光缆外径的15倍。11在线路终端处，应加标志牌；地下埋设的线路，应有明显标识12电缆的屏蔽层在控制室一侧应做屏蔽接地，引出的屏蔽线有塑料护套13电缆在两端、伸缩缝、热补偿区段、易震部位均留有裕度14接线应正确、牢固；线端应有标号。多股线芯端头应用接线压接，必须用专用压接钳压接结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日检查人：专业工

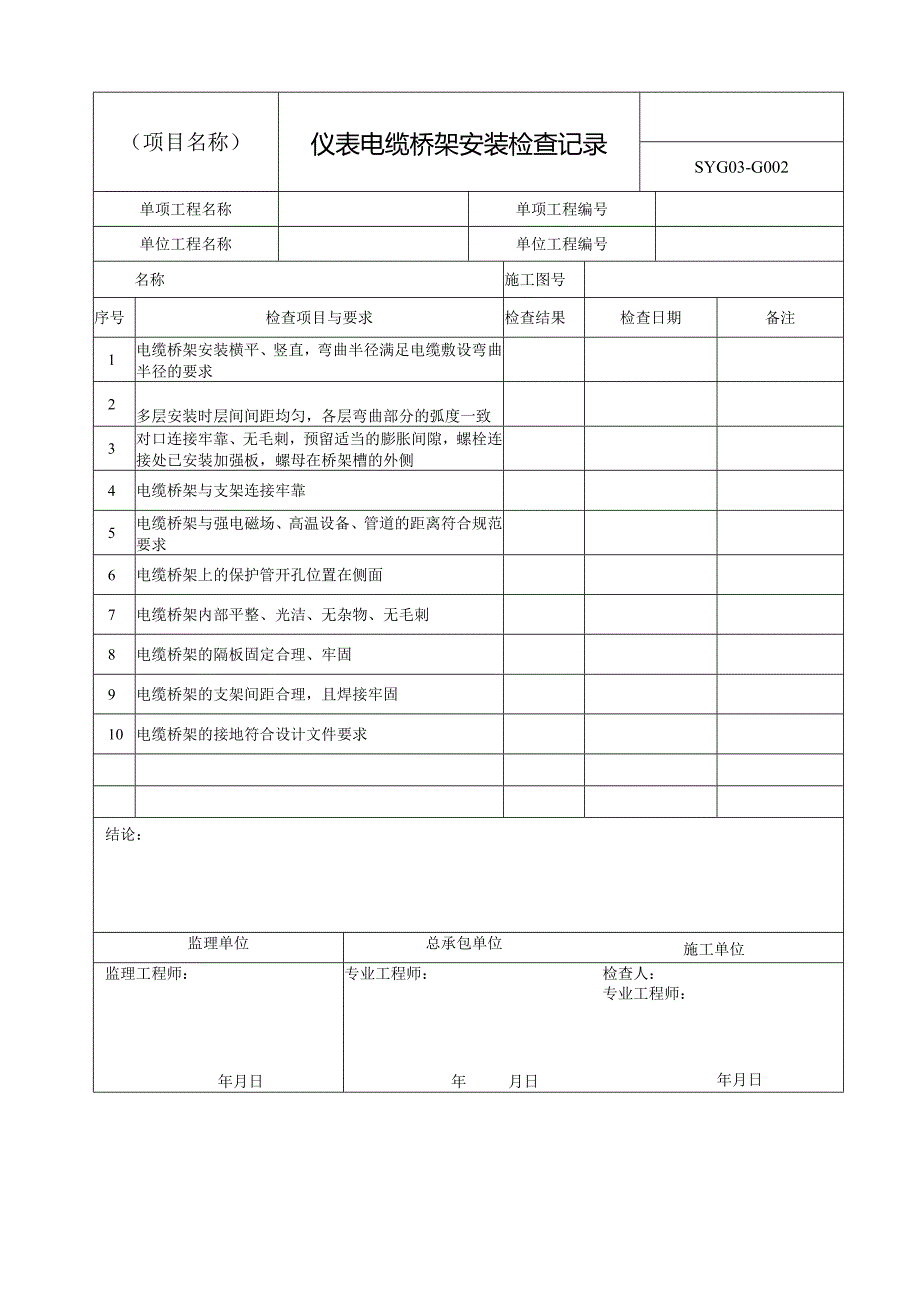

3、程师：年月日（项目名称）仪表电缆桥架安装检查记录SYG03-G002单项工程名称单项工程编号单位工程名称单位工程编号名称施工图号序号检查项目与要求检查结果检查日期备注1电缆桥架安装横平、竖直，弯曲半径满足电缆敷设弯曲半径的要求2多层安装时层间间距均匀，各层弯曲部分的弧度一致3对口连接牢靠、无毛刺，预留适当的膨胀间隙，螺栓连接处已安装加强板，螺母在桥架槽的外侧4电缆桥架与支架连接牢靠5电缆桥架与强电磁场、高温设备、管道的距离符合规范要求6电缆桥架上的保护管开孔位置在侧面7电缆桥架内部平整、光洁、无杂物、无毛刺8电缆桥架的隔板固定合理、牢固9电缆桥架的支架间距合理，且焊接牢固10电缆桥架的接地符合

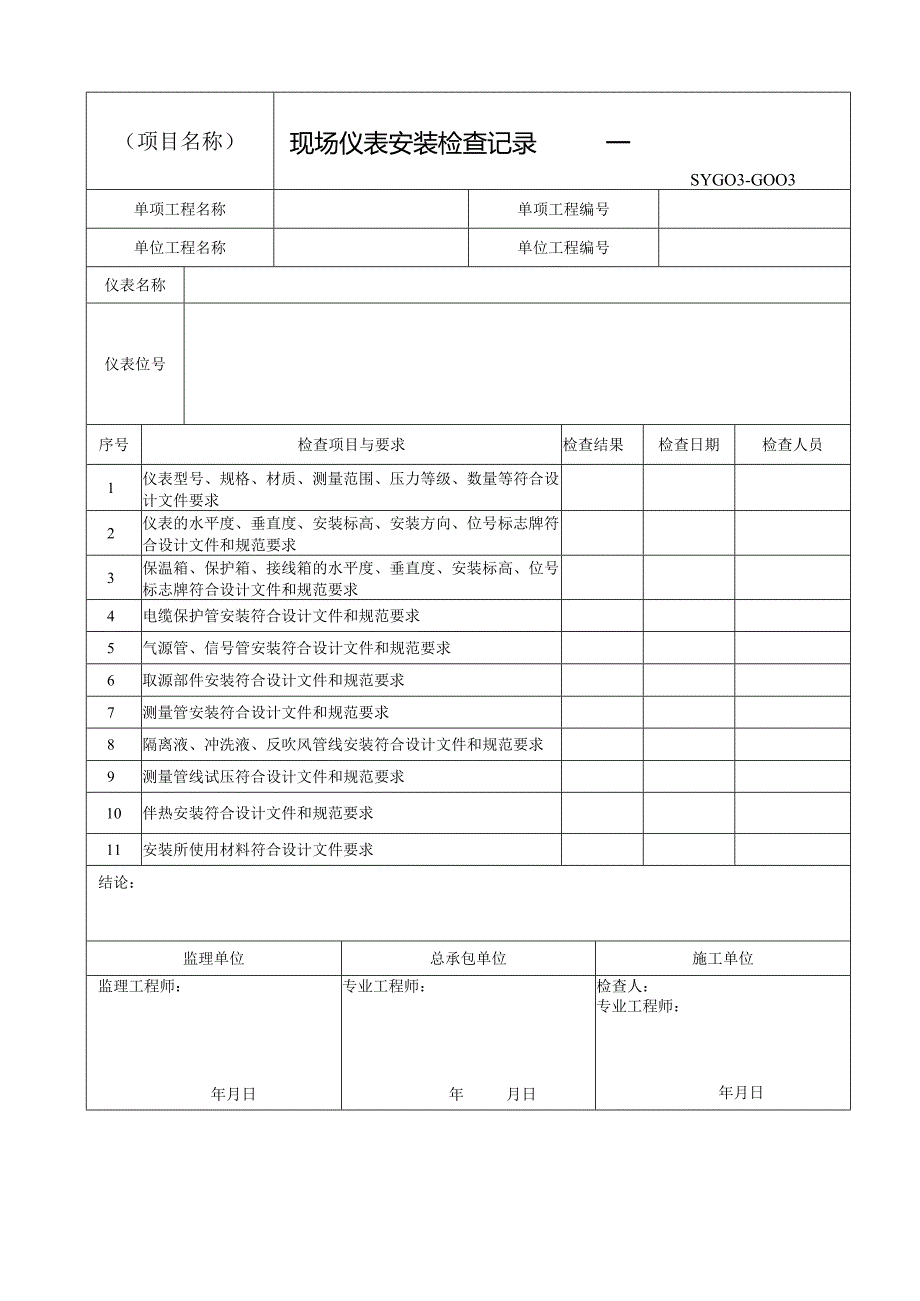

4、设计文件要求结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日检查人：专业工程师：年月日（项目名称）现场仪表安装检查记录一SYGO3-GOO3单项工程名称单项工程编号单位工程名称单位工程编号仪表名称仪表位号序号检查项目与要求检查结果检查日期检查人员1仪表型号、规格、材质、测量范围、压力等级、数量等符合设计文件要求2仪表的水平度、垂直度、安装标高、安装方向、位号标志牌符合设计文件和规范要求3保温箱、保护箱、接线箱的水平度、垂直度、安装标高、位号标志牌符合设计文件和规范要求4电缆保护管安装符合设计文件和规范要求5气源管、信号管安装符合设计文件和规范要求6取源部件安装符合设计文件和
5、规范要求7测量管安装符合设计文件和规范要求8隔离液、冲洗液、反吹风管线安装符合设计文件和规范要求9测量管线试压符合设计文件和规范要求10伴热安装符合设计文件和规范要求11安装所使用材料符合设计文件要求结论：监理单位总承包单位施工单位监理工程师：年月日专业工程师：年月日检查人：专业工程师：年月日（项目名称）仪表防爆和接地安装SYG03-G004单项工程名称单项工程编号单位工程名称单位工程编号名称施工图号序号检查项目与要求检查结果检查日期备注1安装在爆炸危险环境的仪表、仪表线路、电气设备及材料，其规格型号必须符合设计文件规定2防爆仪表和电气设备引入电缆时，应采用防爆密封圈挤紧或用密封填料进行封固，
6、外壳上多余的孔应做防爆密封，弹性密封圈的一个孔应密封一根电缆3电缆导管与仪表、检测元件、电气设备、接线箱连接时，或进入仪表盘、柜、箱时，应安装防爆密封管件，并应充填密封4对爆炸危险区域的线路连接，必须在防爆接线箱内接线。接线必须牢固可靠，接地良好，并应加设防松和防拔脱装置5对于供电电压高于36V的现场仪表的外壳、仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地6仪表及控制系统的接地系统的连接方式和接地电阻值应符合设计文件的规定7仪表回路应只有一个信号回路接地点，信号回路的接地点应在显示仪表侧8接地线的标示颜色应采用绿、黄两色或绿色结论：监理单位总承包单位施工单位监理工程师:专业工程师:检查人：专业工程师:
