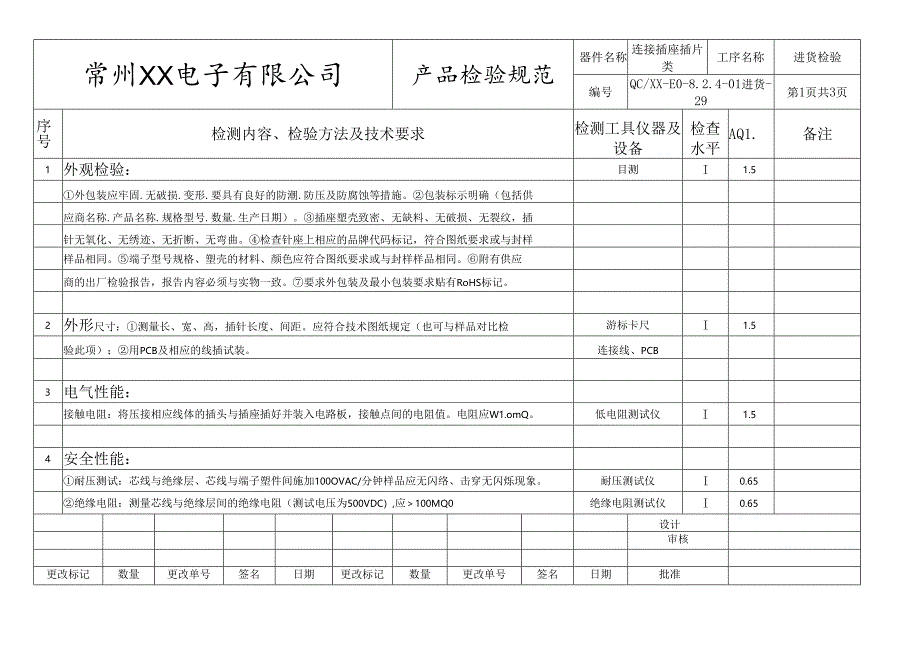

1、常州XX电子有限公司产品检验规范器件名称连接插座插片类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-29第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。插座塑壳致密、无缺料、无破损、无裂纹，插针无氧化、无绣迹、无折断、无弯曲。检查针座上相应的品牌代码标记，符合图纸要求或与封样样品相同。端子型号规格、塑壳的材料、颜色应符合图纸要求或与封样样品相同。附有供应商的出厂检验报告，报告内容必须与实物一
2、致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸：测量长、宽、高，插针长度、间距。应符合技术图纸规定（也可与样品对比检游标卡尺I1.5验此项）；用PCB及相应的线插试装。连接线、PCB3电气性能：接触电阻：将压接相应线体的插头与插座插好并装入电路板，接触点间的电阻值。电阻应W1.omQ。低电阻测试仪I1.54安全性能：耐压测试：芯线与绝缘层、芯线与端子塑件间施加100OVAC/分钟样品应无闪络、击穿无闪烁现象。耐压测试仪I0.65绝缘电阻：测量芯线与绝缘层间的绝缘电阻（测试电压为500VDC）,应100MQ0绝缘电阻测试仪I0.65设计审核更改标记数量更改单号签名日期更改标记数量更改单

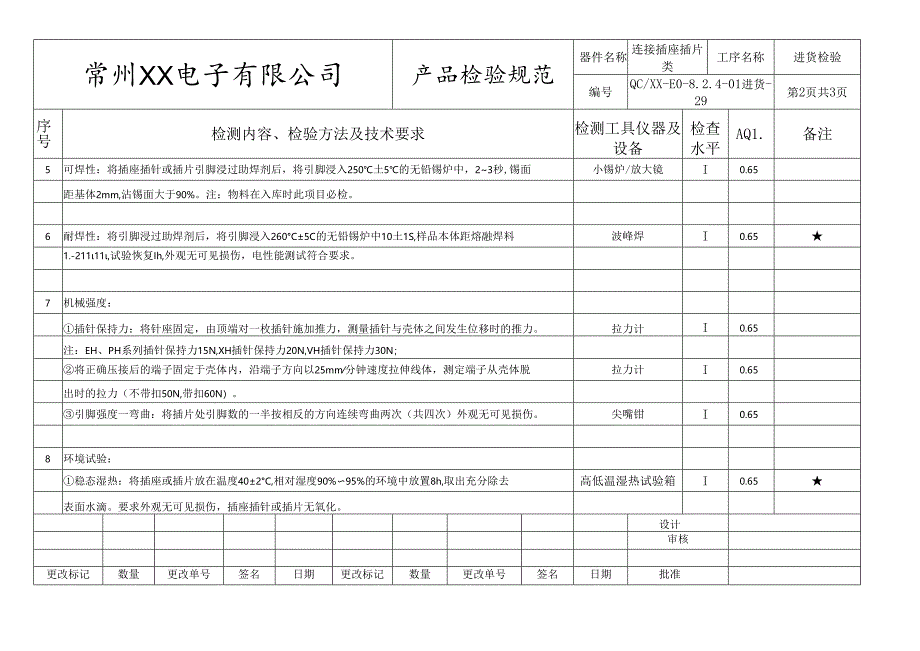

3、号签名日期批准常州XX电子有限公司产品检验规范器件名称连接插座插片类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-29第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5可焊性：将插座插针或插片引脚浸过助焊剂后，将引脚浸入250土5的无铅锡炉中，23秒,锡面小锡炉/放大镜I0.65距基体2mm,沾锡面大于90%。注：物料在入库时此项目必检。6耐焊性：将引脚浸过助焊剂后，将引脚浸入260C5C的无铅锡炉中10土1S,样品本体距熔融焊料波峰焊I0.651.-21111,试验恢复Ih,外观无可见损伤，电性能测试符合要求。7机械强度：插针保持力：将针座固定
4、，由顶端对一枚插针施加推力，测量插针与壳体之间发生位移时的推力。拉力计I0.65注：EH、PH系列插针保持力15N,XH插针保持力20N,VH插针保持力30N；将正确压接后的端子固定于壳体内，沿端子方向以25mm分钟速度拉伸线体，测定端子从壳体脱拉力计I0.65出时的拉力（不带扣50N,带扣60N）。引脚强度一弯曲：将插片处引脚数的一半按相反的方向连续弯曲两次（共四次）外观无可见损伤。尖嘴钳I0.658环境试验：稳态湿热：将插座或插片放在温度402C,相对湿度90%95%的环境中放置8h,取出充分除去高低温湿热试验箱I0.65表面水滴。要求外观无可见损伤，插座插针或插片无氧化。设计审核更改标记

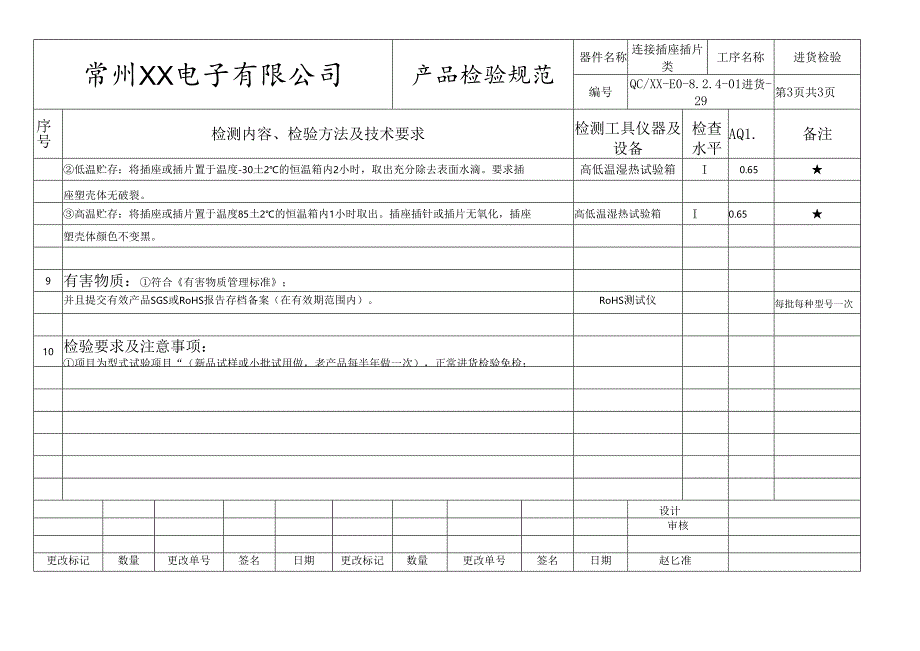

5、数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称连接插座插片类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-29第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注低温贮存：将插座或插片置于温度-30土2的恒温箱内2小时，取出充分除去表面水滴。要求插高低温湿热试验箱I0.65座塑壳体无破裂。高温贮存：将插座或插片置于温度85土2的恒温箱内1小时取出。插座插针或插片无氧化，插座高低温湿热试验箱I0.65塑壳体颜色不变黑。9有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次10检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
