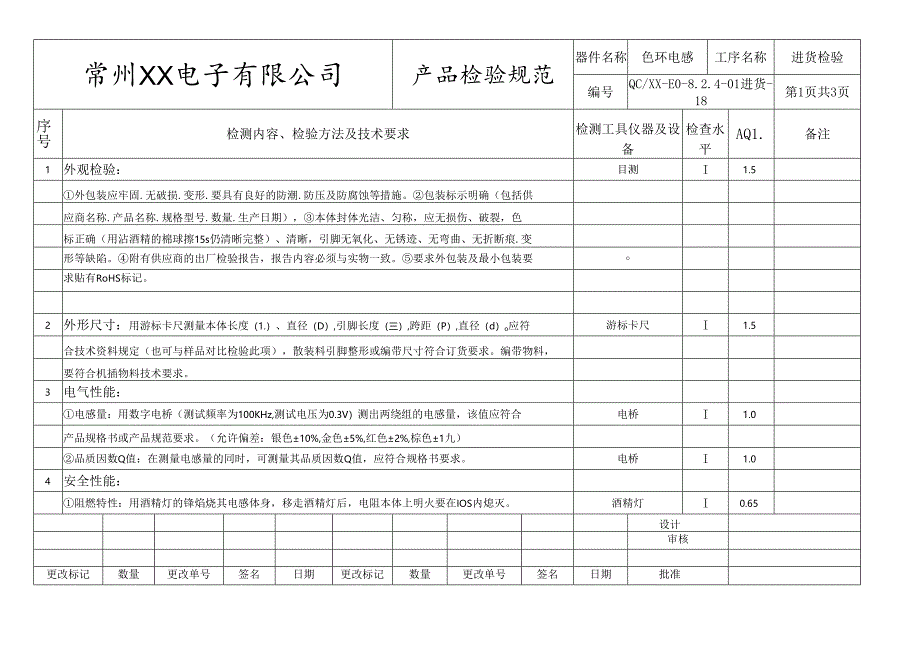

1、常州XX电子有限公司产品检验规范器件名称色环电感工序名称进货检验编号QC/XX-E0-8.2.4-01进货-18第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期），本体封体光洁、匀称，应无损伤、破裂，色标正确（用沾酒精的棉球擦15s仍清晰完整）、清晰，引脚无氧化、无锈迹、无弯曲、无折断痕.变形等缺陷。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要O求贴有RoHS标记。2外形尺寸：用游
2、标卡尺测量本体长度（1.）、直径（D）,引脚长度（三）,跨距（P）,直径（d）o应符游标卡尺I1.5合技术资料规定（也可与样品对比检验此项），散装料引脚整形或编带尺寸符合订货要求。编带物料，要符合机插物料技术要求。3电气性能：电感量：用数字电桥（测试频率为100KHz,测试电压为0.3V）测出两绕组的电感量，该值应符合电桥I1.0产品规格书或产品规范要求。（允许偏差：银色10%,金色5%,红色2%,棕色1九）品质因数Q值：在测量电感量的同时，可测量其品质因数Q值，应符合规格书要求。电桥I1.04安全性能：阻燃特性：用酒精灯的锋焰烧其电感体身，移走酒精灯后，电阻本体上明火要在IOS内熄灭。酒精灯

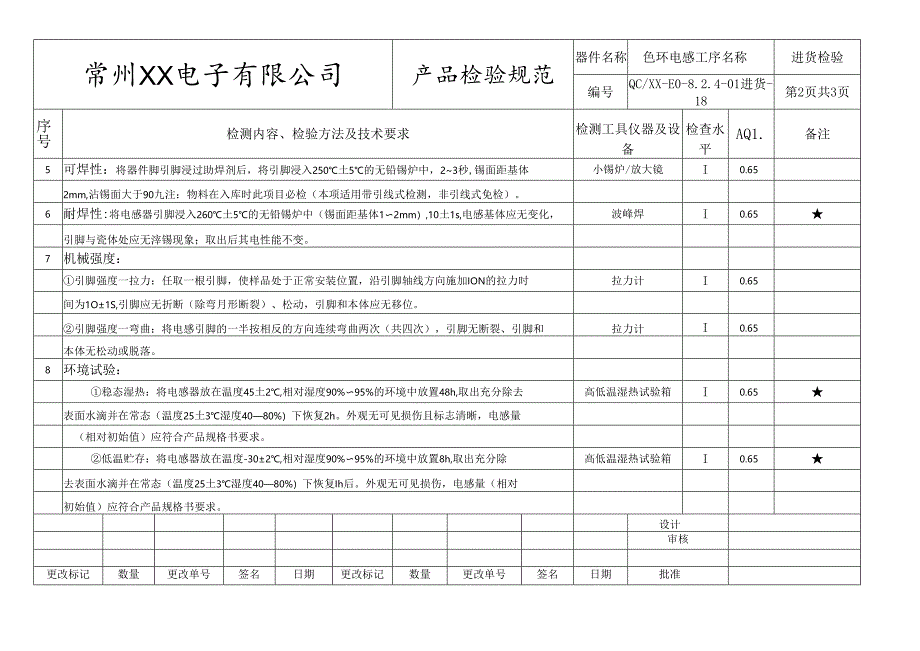

3、I0.65设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称色环电感工序名称进货检验编号QC/XX-E0-8.2.4-01进货-18第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5可焊性：将器件脚引脚浸过助焊剂后，将引脚浸入250土5的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652mm,沾锡面大于90九注：物料在入库时此项目必检（本项适用带引线式检测，非引线式免检）。6耐焊性:将电感器引脚浸入260土5的无铅锡炉中（锡面距基体12mm）,10土1s,电感基体应无变化，波峰焊I0.65引脚与瓷
4、体处应无滓锡现象；取出后其电性能不变。7机械强度：引脚强度一拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加ION的拉力时拉力计I0.65间为1O1S,引脚应无折断（除弯月形断裂）、松动，引脚和本体应无移位。引脚强度一弯曲：将电感引脚的一半按相反的方向连续弯曲两次（共四次），引脚无断裂、引脚和拉力计I0.65本体无松动或脱落。8环境试验：稳态湿热：将电感器放在温度45土2,相对湿度90%95%的环境中放置48h,取出充分除去高低温湿热试验箱I0.65表面水滴并在常态（温度25土3湿度4080%）下恢复2h。外观无可见损伤且标志清晰，电感量（相对初始值）应符合产品规格书要求。低温贮

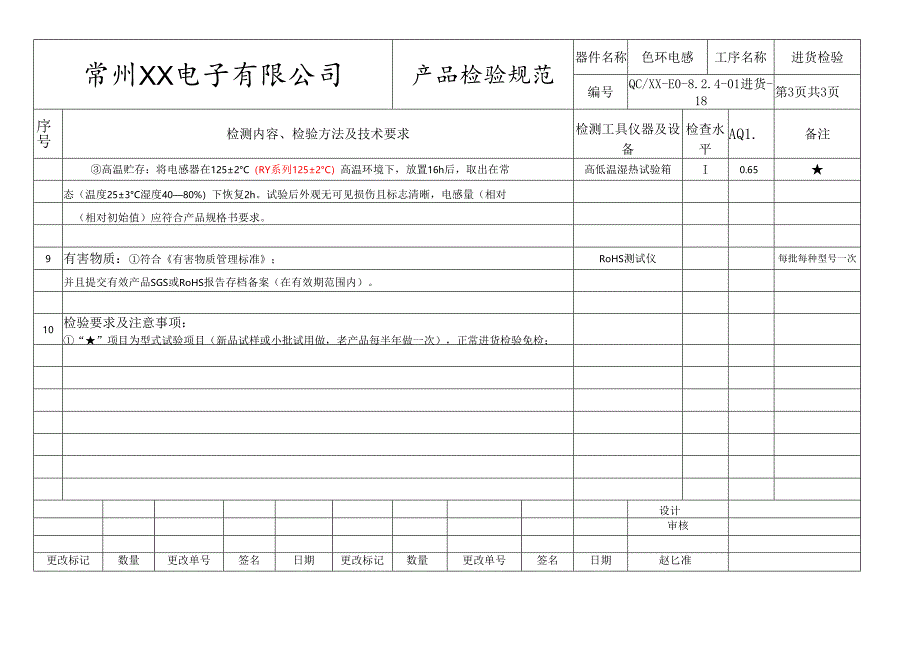

5、存：将电感器放在温度-302,相对湿度90%95%的环境中放置8h,取出充分除高低温湿热试验箱I0.65去表面水滴并在常态（温度25土3湿度4080%）下恢复Ih后。外观无可见损伤，电感量（相对初始值）应符合产品规格书要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称色环电感工序名称进货检验编号QC/XX-E0-8.2.4-01进货-18第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注高温贮存：将电感器在1252C（RY系列1252C）高温环境下，放置16h后，取出在常高低温湿热试验箱I0.65态（温度253C湿度4080%）下恢复2h。试验后外观无可见损伤且标志清晰，电感量（相对（相对初始值）应符合产品规格书要求。9有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。10检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
