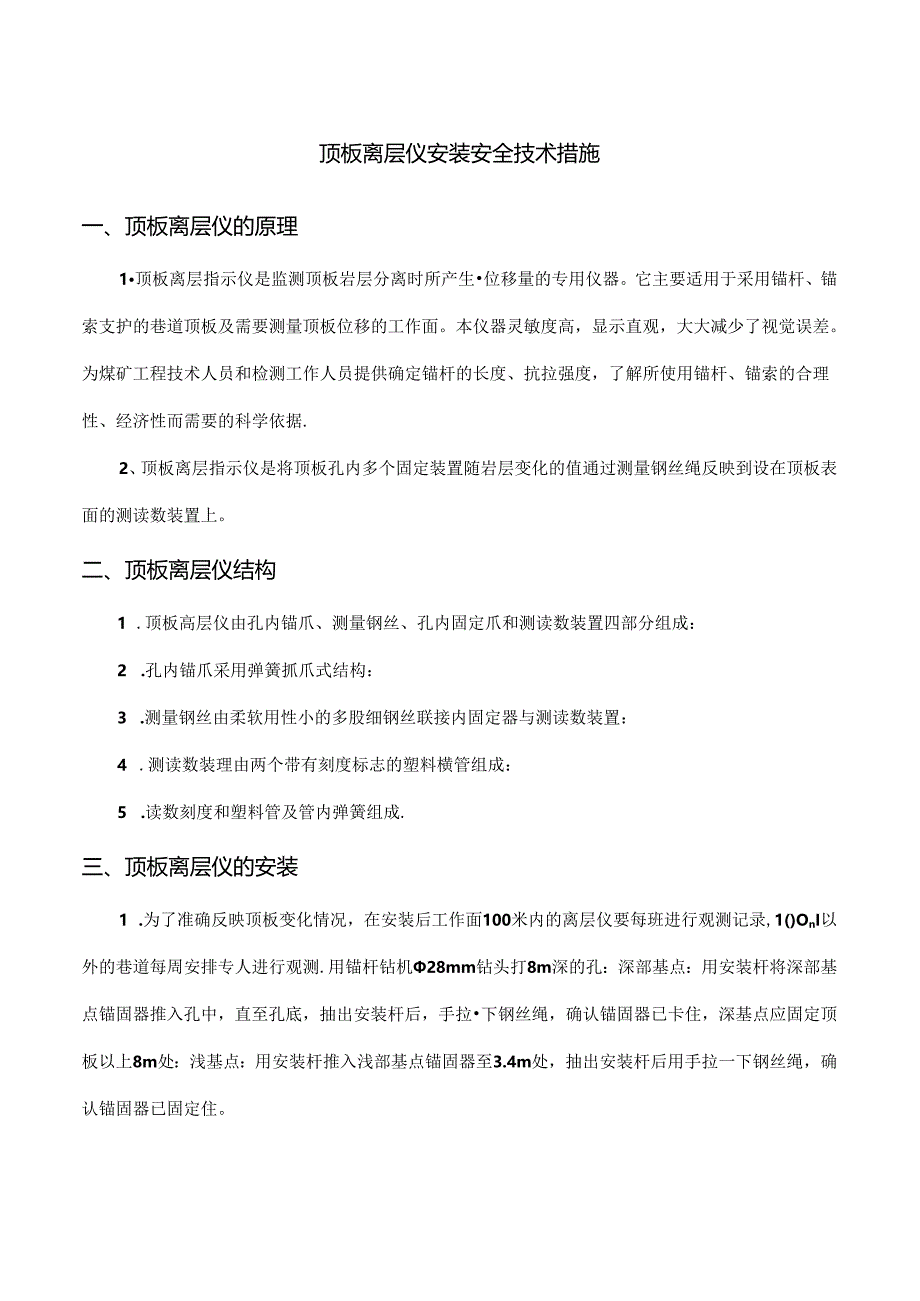

1、顶板离层仪安装安全技术措施一、顶板离层仪的原理1顶板离层指示仪是监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据.2、顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上。二、顶板离层仪结构1 .顶板高层仪由孔内锚爪、测量钢丝、孔内固定爪和测读数装置四部分组成：2 .孔内锚爪采用弹簧抓爪式结构：3 .测量钢丝由柔软用性小的多股细钢

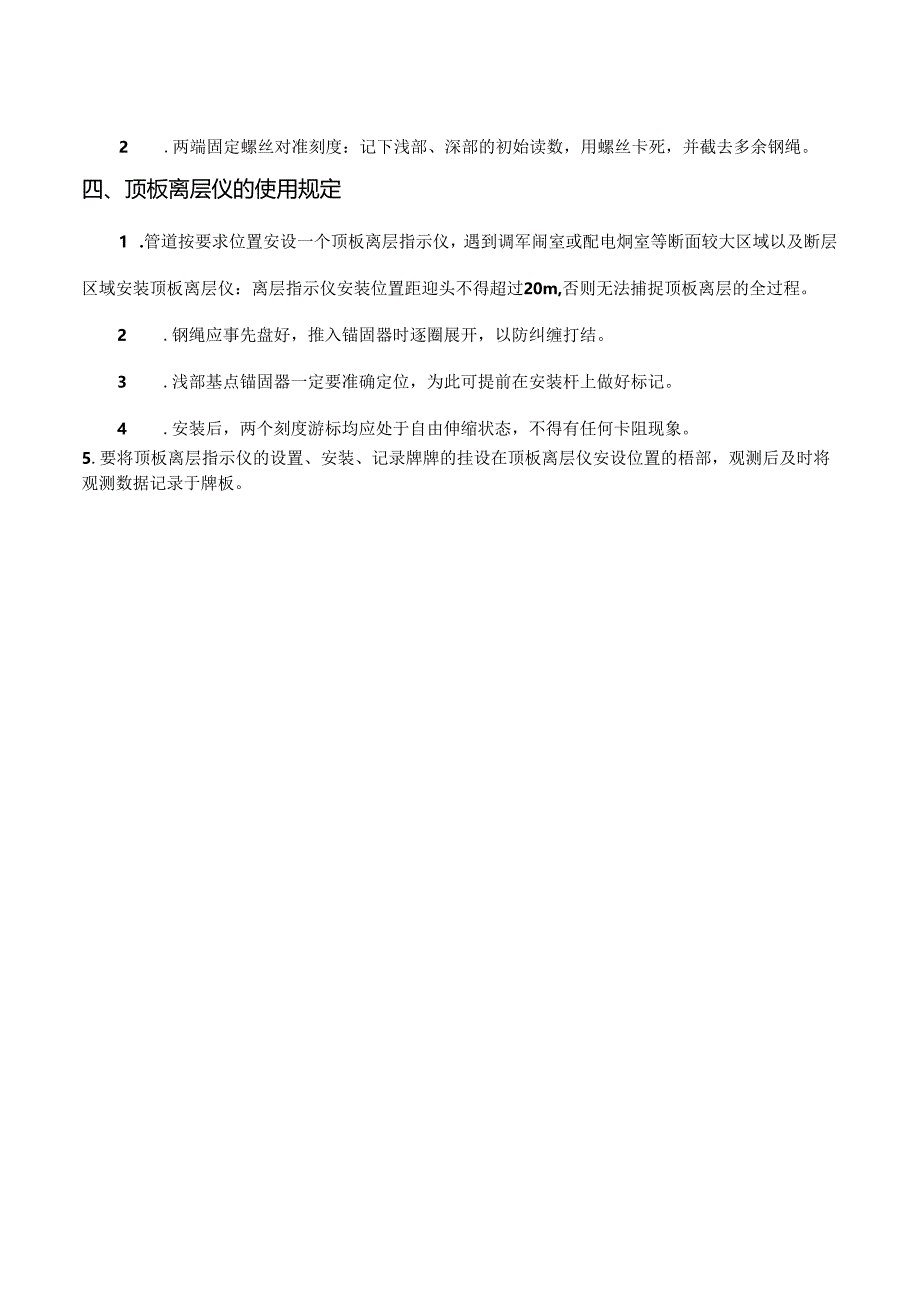

2、丝联接内固定器与测读数装置：4 .测读数装理由两个带有刻度标志的塑料横管组成：5 .读数刻度和塑料管及管内弹簧组成.三、顶板离层仪的安装1 .为了准确反映顶板变化情况，在安装后工作面100米内的离层仪要每班进行观测记录,1()OnI以外的巷道每周安排专人进行观测.用锚杆钻机28mm钻头打8m深的孔：深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉下钢丝绳，确认锚固器已卡住，深基点应固定顶板以上8m处：浅基点：用安装杆推入浅部基点锚固器至3.4m处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住。2 .两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。四、顶板离层仪的使用规定1 .管道按要求位置安设一个顶板离层指示仪，遇到调军闹室或配电炯室等断面较大区域以及断层区域安装顶板离层仪：离层指示仪安装位置距迎头不得超过20m,否则无法捕捉顶板离层的全过程。2 .钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结。3 .浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记。4 .安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象。5.要将顶板离层指示仪的设置、安装、记录牌牌的挂设在顶板离层仪安设位置的梧部，观测后及时将观测数据记录于牌板。
