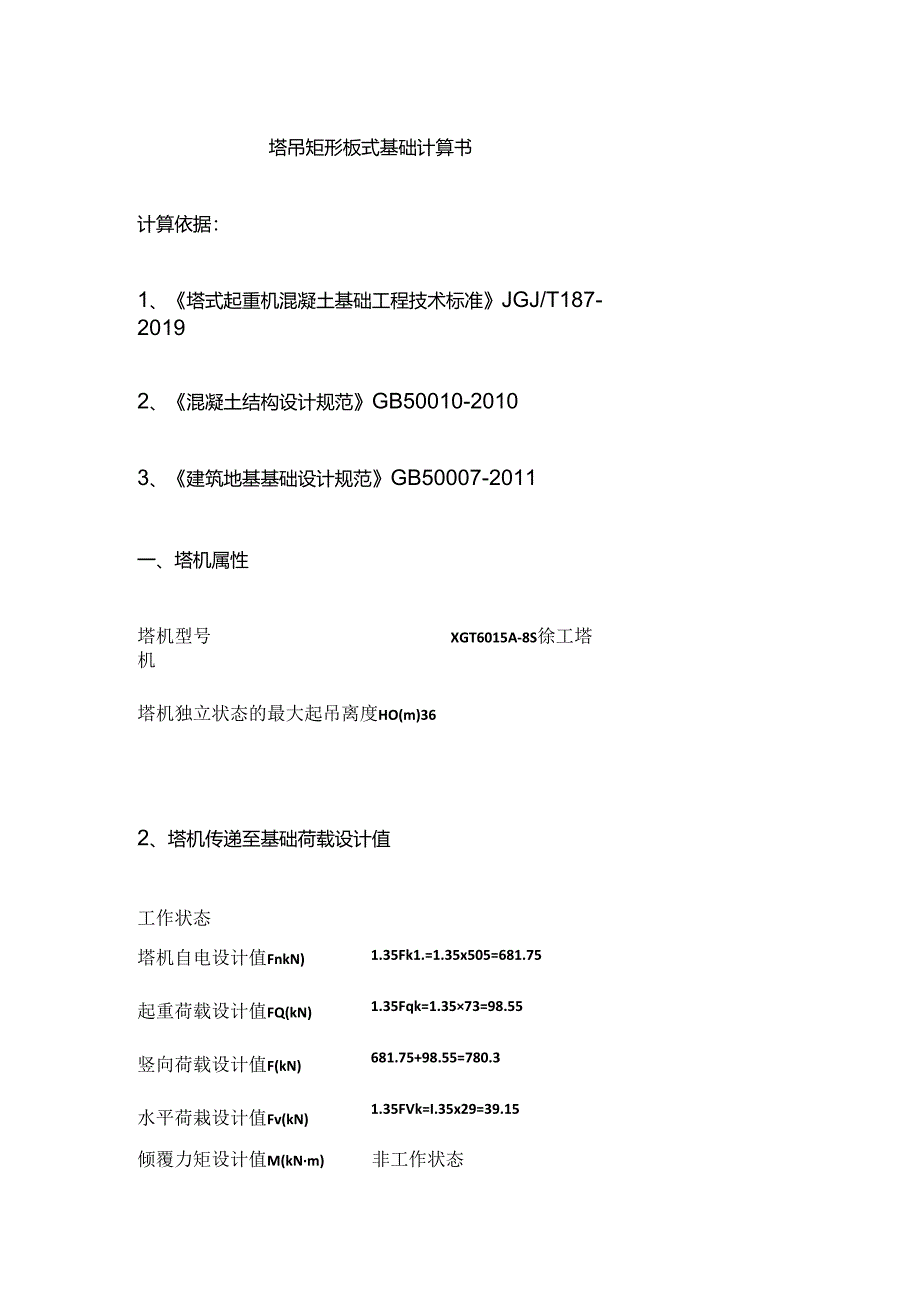

1、塔吊矩形板式基础计算书计算依据：1、塔式起重机混凝土基础工程技术标准JGJ/T187-20192、混凝土结构设计规范GB50010-20103、建筑地基基础设计规范GB50007-2011一、塔机属性塔机型号XGT6015A-8S徐工塔机塔机独立状态的最大起吊离度HO(m)36塔机独立状态的计算高度H(m)40塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6二、塔机荷基1、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1.(kN)505起重荷载标准值Fqk(kN)73竖向荷我标准值Fk(kN)578水平荷栽标准值Fvk(kN)29帧涩力矩标准值MkkNm1842非工作状态竖向荷载标准值Fk
2、(kN)505水平荷载标准值Fvk(kN)107帧圈力矩标准值MykNm)19762、塔机传递至基础荷载设计值工作状态塔机自电设计值FnkN)起重荷载设计值FQ(kN)竖向荷载设计值F(kN)水平荷栽设计值Fv(kN)1.35Fk1.=1.35x505=681.751.35Fqk=1.3573=98.55681.75+98.55=780.31.35FVk=I.35x29=39.15倾覆力矩设计值M(kNm)非工作状态竖向荷载设计值F(kN)水平荷载设计值IV伙N)倾覆力矩设计值MqkNm)1.35Mk=1.351842=2486.71.35Fk=1.35505=681.751.35Fvk,=1

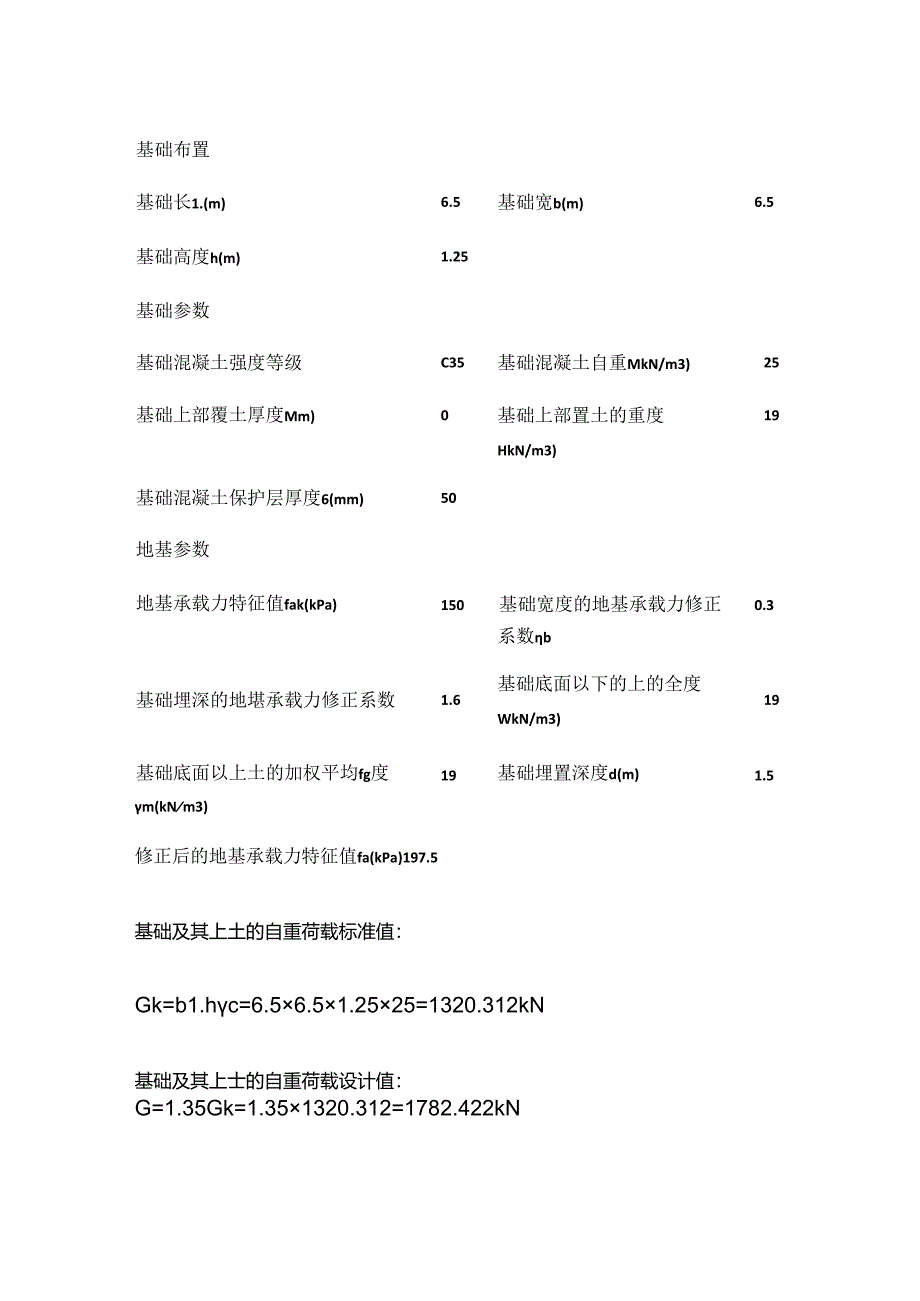

3、.35107=144.451.35Mk1.35*19762667.6三、基础验算基础布置图基础布置基础长1.(m)6.5基础宽b(m)6.5基础高度h(m)1.25基础参数基础混凝土强度等级C35基础混凝土自重MkN/m3)25基础上部覆土厚度Mm)0基础上部置土的重度HkN/m3)19基础混凝土保护层厚度6(mm)50地基参数地基承载力特征值fak(kPa)150基础宽度的地基承载力修正系数b0.3基础埋深的地堪承载力修正系数1.6基础底面以下的上的全度WkN/m3)19基础底面以上土的加权平均fg度19基础埋置深度d(m)1.5m(kNm3)修正后的地基承载力特征值fa(kPa)197.5
4、基础及其上土的自重荷载标准值：Gk=b1.hc=6.56.51.2525=1320.312kN基础及其上士的自重荷载设计值：G=1.35Gk=1.351320.312=1782.422kN荷载效应标准组合时，平行基础边长方向受力：Mk=Mk=1976kNmFvk,=Fvk1.2=1071.2=89.167kN荷载效应基本组合时，平行基础边长方向受力：M=M=2667.6kNmFv=Fv1.2=144.451.2=120.375kN基础长宽比：1.b=6.56.5=1.1.1.,基础计算形式为方形基础。W=1.b26=6.56.526=45.771m3Wy=b1.26=6.56.526=45.7
5、71m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：Mkx=Mkb(b2+1.2)0.5=19766.5(6.52+6.52)0.5=1397.243kNmMky=Mk,1.(b2+1.2)0.5=19766.5(6.52+6.52)0.5=1397.243kNm1、偏心距验其(1)、偏心位置相应于荷载效应标准组合时，基础边缘的最小压力值:Pkmin=(Fk+Gk)/A-MkX/Wx-Mky/Wy=(505+1320.312)/42.25-1397.243/45.771-1397.243/45.771=-17.8510偏心荷载合力作用点在核心区外。(2)、偏心距验售偏心距：e
6、=(Mk+FVkh)(Fk+Gk)=(1976+1071.25)/(505+1320.312)=1.156m合力作用点至基础底面最大压力边缘的距离：a=(6.52+6.52)0.52-1.156=3.44m偏心距在X方向投影长度：eb=eb(b2+1.2)0.5=1.1566.5(6.52+6.52)0.5=0.817m偏心距在y方向投影长度：e1.=e1.(b2+1.2)0.5=1.156X6.5(6.52+6.52)0.5=0.817m偏心荷载合力作用点至eb一侧X方向基础边缘的距离：b,=b2-eb=6.52-0.817=2.433m偏心荷载合力作用点至e1.一侧y方向基础边缘的距离：1
7、.,=1.2-e1.=6.52-0.817=2.433mb,1.,=2.4332.433=5.918m20.125b1.=0.1256.56.5=5.281m2满足要求！2、基础底面压力计算荷载效应标准组合时,基础底面边缘压力值Pkmin=-17.851kPaPkmax=(Fk+Gk)3bT=(505+1320.312)(32.4332.433)=102.81kPa3、基础轴心荷蒙作用应力Pk=(Fk+Gk)(1.b)=(505+1320.312)(6.56.5)=43.203kNm24、基础底面压力验算(1)、修正后地基承载力特征值fak+b(b-3)+dm(d-O.5)=150.00+0.
8、319(6-3)+1.619(1.5-0.5)=197.50kPa(2)、轴心作用时地基承载力验算Pk=43.203kPaVy=1004.242kN满足要求！四、基础配筋验算基础底部长向配HRB4OO基础底部短向配HRB400筋20180筋20180基础顶部长向配HR84OO基础顶部短向配HRB400筋20180筋201801、基础弯距计算基础X向弯矩：MI=(b-B)2p1.8=(6.5-1.6)263.0616.58=1230.197kNm基础Y向弯矩:M11=(1.-B)2pyb8=(6.5-1.6)263.0616.58=1230.197kNm2、基础配筋计算(1)、底面长向配筋面积S
9、1.=IM11I/(CdfCbho2)=1230.197X106/(1X16.7X65OOX11902)=0.0081.=1.-(1.-2S1.)0.5=1.-(1.-20.008)0.5=0.008S1.=1.-1.2=1-0.008/2=0.996AS1.=IM1.I(VS1.hofyI)=I230.197X106/(0.996Xn90X360)=2883mm2基础底需要配筋:A1.=max(2883,pbh)=ma(2883,0.001565001190)=11602mm2基础底长向实际配筋：As1.=11658.799mm2A1.=11602.5mm2满足要求！(2)、底面短向配筋面积
10、S2=MI(a1.fc1.h02)=1230.197106/(116.7650011902)=0.0082=1.-(1.-2S2)0.5=1.-(1.-20.008)0.5=0.008S2=1.-22=1-0.008/2=0.996AS2=MI(S2h0fy2)=1230.197106/(0.9961190360)=2883mm2基础底需要配筋：A2=ma(2883,p1.h)=ma(2883,0.001565001190)=11602mm2基础底短向实际配筋：AS2=11658.799mm2A2=11602.5mm2满足要求！(3)、顶面长向配筋面积基础顶长向实际配筋：AS3,=11658.799mm20.5AS=0.511658.799=5829.4mm2满足要求！(4)、顶面短向配筋面积基础顶短向实际配筋：AS4,=11658.799mm20.5AS2,=0.511658.799=5829.4mm2满足要求！(5)、基础竖向连接筋配筋面积基础竖向连接筋为双向HRB40010500,
