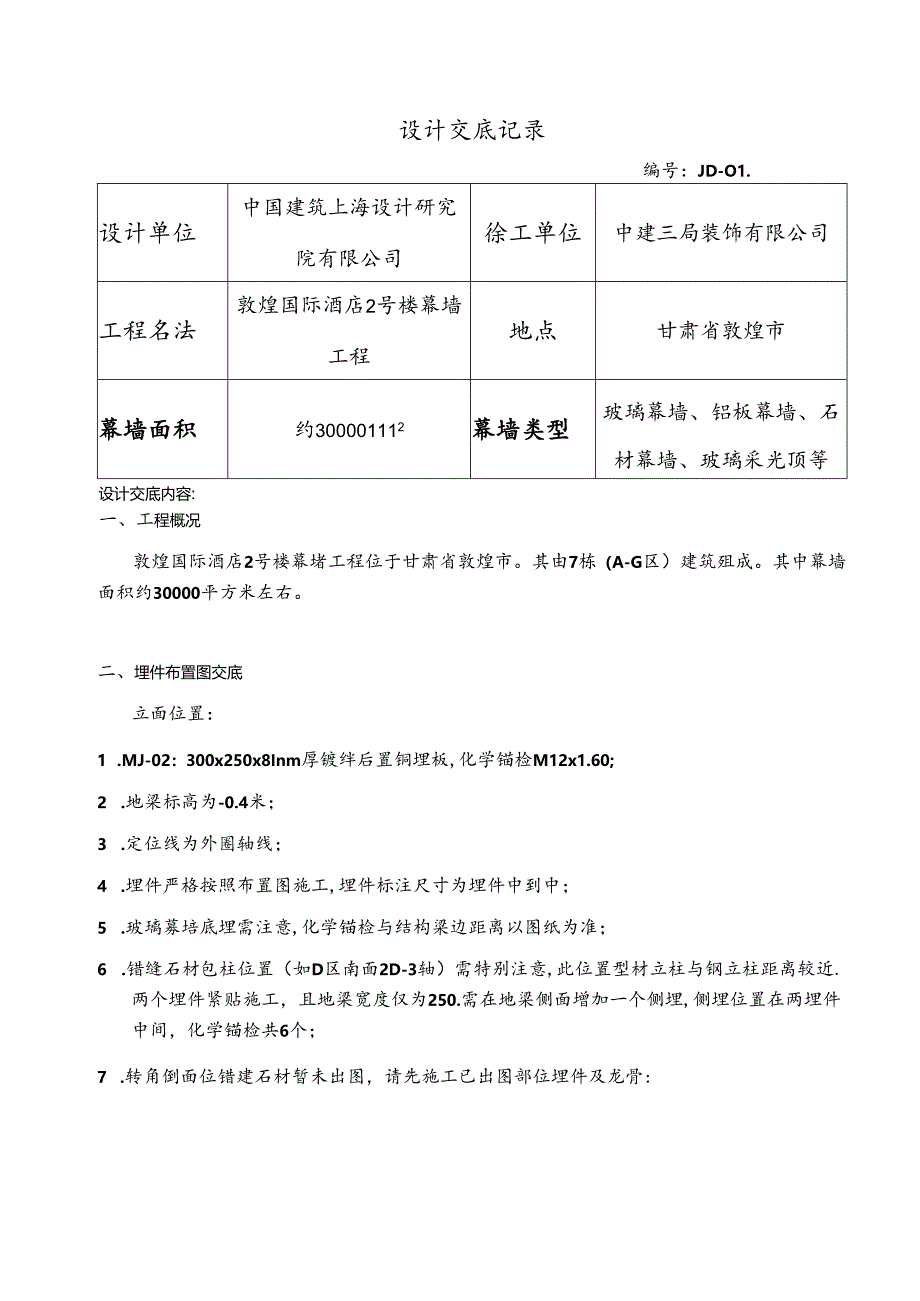

1、设计交底记录编号：JD-O1.设计单位中国建筑上海设计研究院有限公司徐工单位中建三局装饰有限公司工程名法敦煌国际酒店2号楼幕墙工程地点甘肃省敦煌市幕墙面积约300001112幕墙类型玻璃幕墙、铝板幕墙、石材幕墙、玻璃采光顶等设计交底内容:一、工程概况敦煌国际酒店2号楼幕堵工程位于甘肃省敦煌市。其由7栋（A-G区）建筑殂成。其中幕墙面积约30000平方米左右。二、埋件布置图交底立面位置：1 .MJ-02：300x250x8Inm厚镀绊后置铜埋板,化学锚检M12x1.60;2 .地梁标高为-0.4米；3 .定位线为外圈轴线；4 .埋件严格按照布置图施工,埋件标注尺寸为埋件中到中；5 .玻璃募培底埋

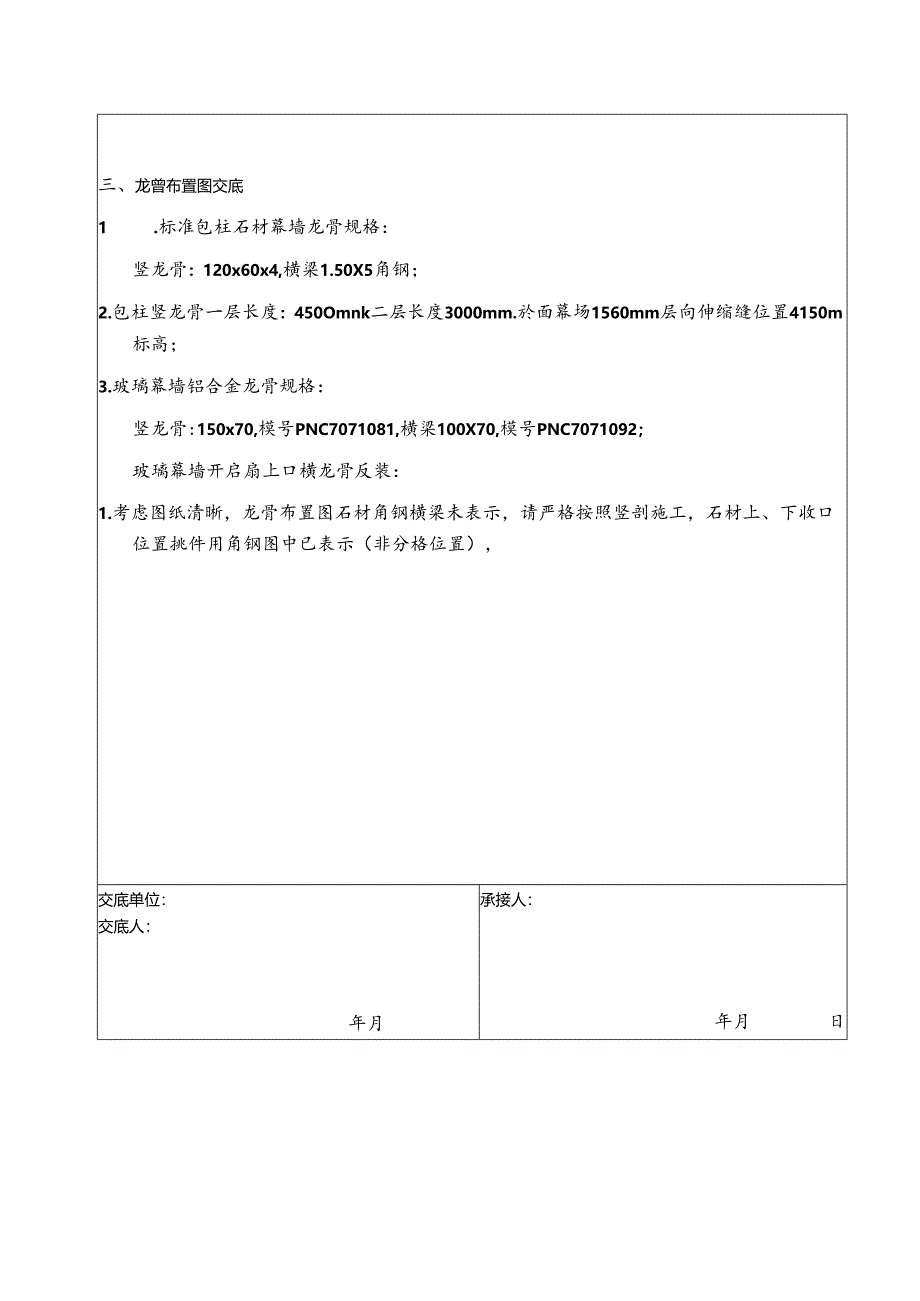

2、需注意,化学锚检与结构梁边距离以图纸为准；6 .错缝石材包柱位置（如D区南面2D-3轴）需特别注意,此位置型材立柱与钢立柱距离较近.两个埋件紧贴施工，且地梁宽度仅为250.需在地梁侧面增加一个侧埋,侧埋位置在两埋件中间，化学锚检共6个；7 .转角倒面位错建石材暂未出图，请先施工已出图部位埋件及龙骨:三、龙曾布置图交底1 .标准包柱石材幕墙龙骨规格：竖龙骨：120x60x4,横梁1.50X5角钢；2 .包柱竖龙骨一层长度：450Omnk二层长度3000mm.於面幕场1560mm层向伸缩缝位置4150m标高；3 .玻璃幕墙铝合金龙骨规格：竖龙骨:150x70,模号PNC7071081,横梁100X70,模号PNC7071092；玻璃幕墙开启扇上口横龙骨反装：1.考虑图纸清晰，龙骨布置图石材角钢横梁未表示，请严格按照竖剖施工，石材上、下收口位置挑件用角钢图中已表示（非分格位置），交底单位：交底人：年月日承接人：年月日
