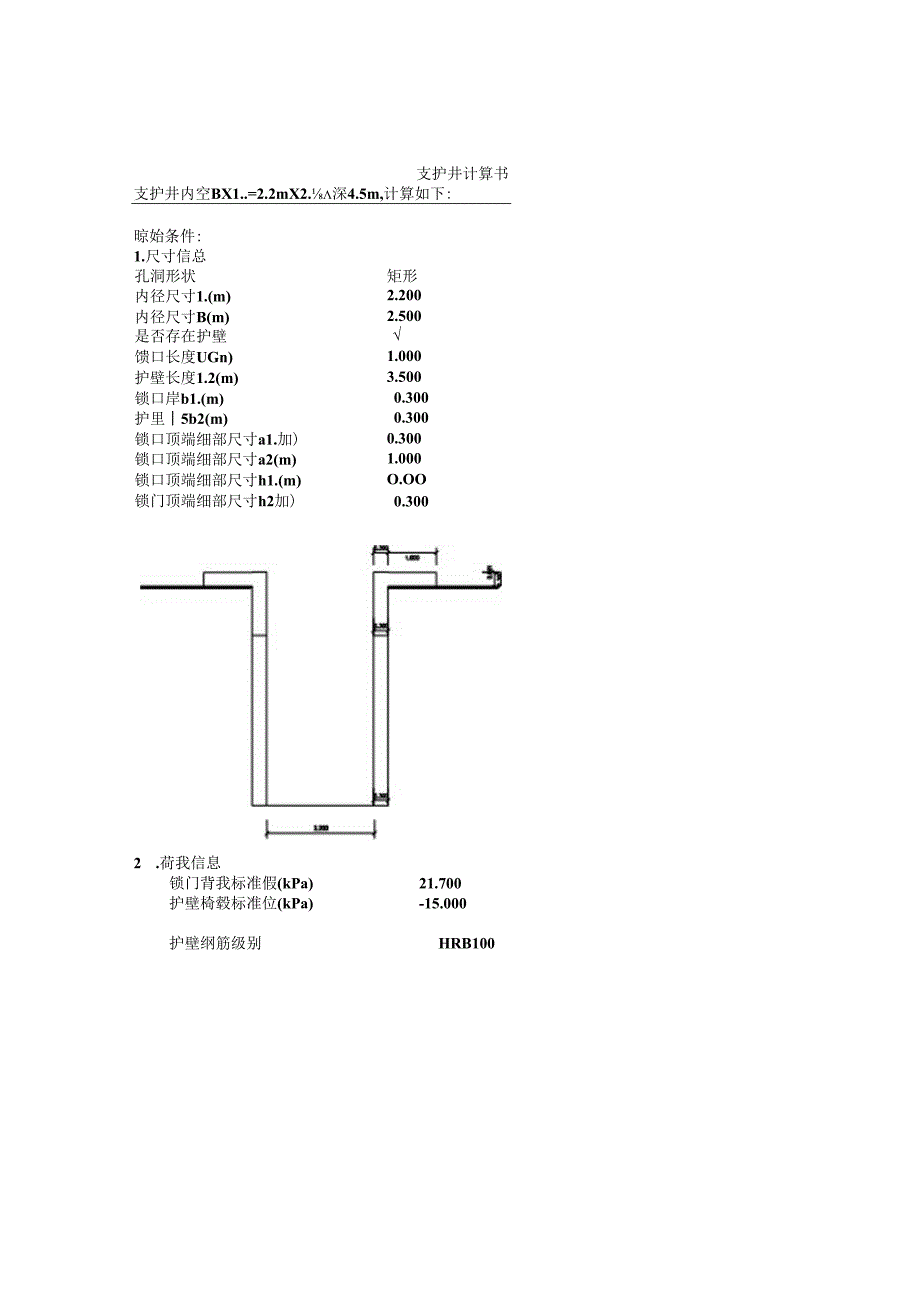

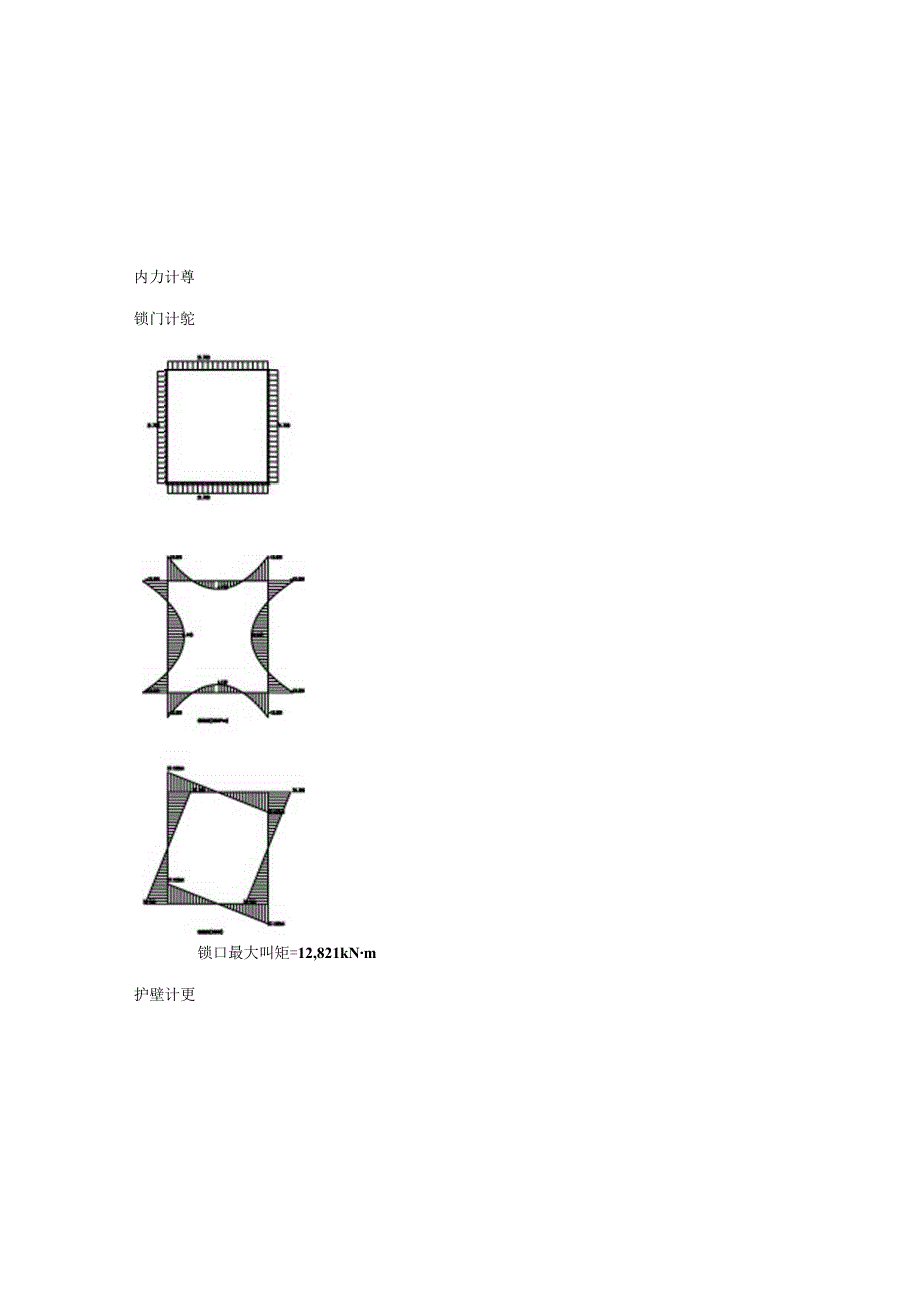

1、支护井计算书支护井内空BX1.=2.2mX2.深4.5m,计算如下:晾始条件:1.尺寸信总孔洞形状矩形内径尺寸1.(m)2.200内径尺寸B(m)2.500是否存在护壁馈口长度UGn)1.000护壁长度1.2(m)3.500锁口岸b1.(m)0.300护里5b2(m)0.300锁口顶端细部尺寸a1.加)0.300锁口顶端细部尺寸a2(m)1.000锁口顶端细部尺寸h1.(m)O.OO1.锁门顶端细部尺寸h2加)0.3002 .荷我信息锁门背我标准假(kPa)21.700护壁椅毂标准位(kPa)-15.000锁口作用综合分项系数1.300护壁作用综合分项系数1.3003 .配筋伯息锁口混凝土强度
2、等级C15物1纲筋合力点到边海和掰Gnn)50锁口铜筋娘别HRB400护壁混凝土强度等级CI5护壁钢筋合力点到边缘即熟(廊)50护壁纲筋级别HRB100锁口外（M询矩调整系数1.000锁口内他弯矩调整系数1.000护继外傀弯矩调整系数1.000护壁内（M弯矩调整系数1.000锁口选筋用制筋直径14护壁送筋用钢筋直径14内力计尊锁门计鸵锁口最大叫矩=12,821kNm护壁计更护壁最大药矩=26.587kNin混联上抗剪访尊锁口锁口瘴度：h=0.300(m)电力鼓大值：V-=30.380(kN)钺口作用综合分项系数：k,=1.300剪力设计值:V-39.494(kN)V=0.7f.bh,=0.70

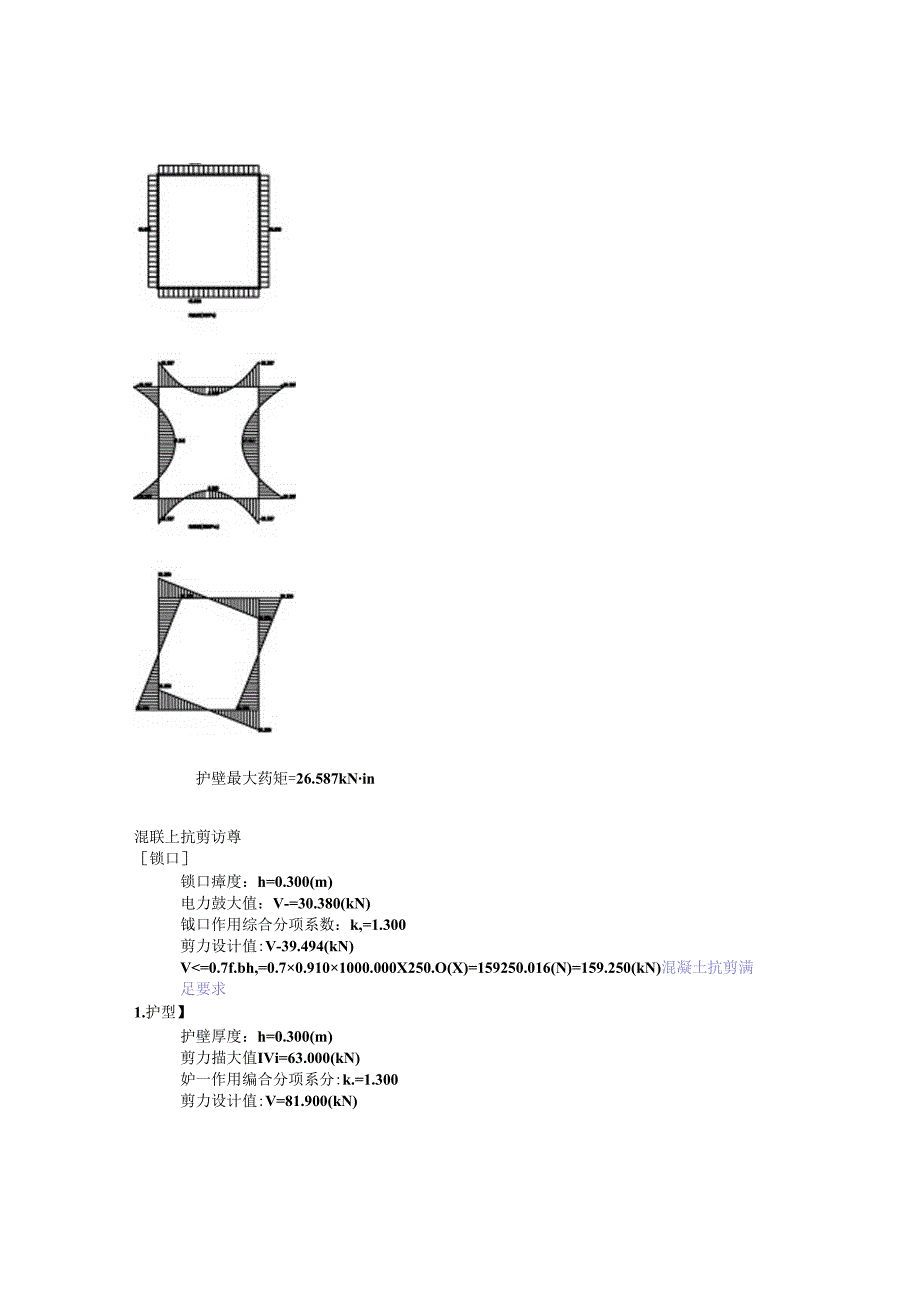

3、.9101000.000X250.O(X)=159250.016(N)=159.250(kN)混凝土抗剪满足要求1.护型】护壁厚度：h=0.300(m)剪力描大值IVi=63.000(kN)妒一作用编合分项系分:k.=1.300剪力设计值:V=81.900(kN)V支座/矩圾大值;HU.=12.821(kNG跨中弯矩及大位：=4.132(kNm)锁11作用综合分项系数：k,=1.300外侧弯矩调整系数:k1.=1.000外(M穹矩设口值；M=k.kiMM)=16.667(kNm)内(M穹地调整系数：h=1.000内傀弯矩设计位：M=k,k：M.c=5.372(kN*)外蒯纲筋计算而枳：As1.=600(ran)内侧钢筋计算面积IAs2-600(rnns)护壁比筋1取单位宽度(b=1000um)计算钺口截面日度h=300(11m支座弯也鼓大值：Mm=26.587(kN跨中一矩最大值:MM2=8.569kNin)护壁综合分项系效：k.=1.300外傀弯矩词整系数：k1.=1.000外侧弯矩设计值1Mk.k,M.,=M564(kNm)内一矩调整系数:Ka=1.000内保驾矩设计值：M=k,k1.,二=II.139(kNin)外蒯别筋计灯而枳：AS1.=600(ran)内侧的筋计算面枳IAs2600(11ms)
