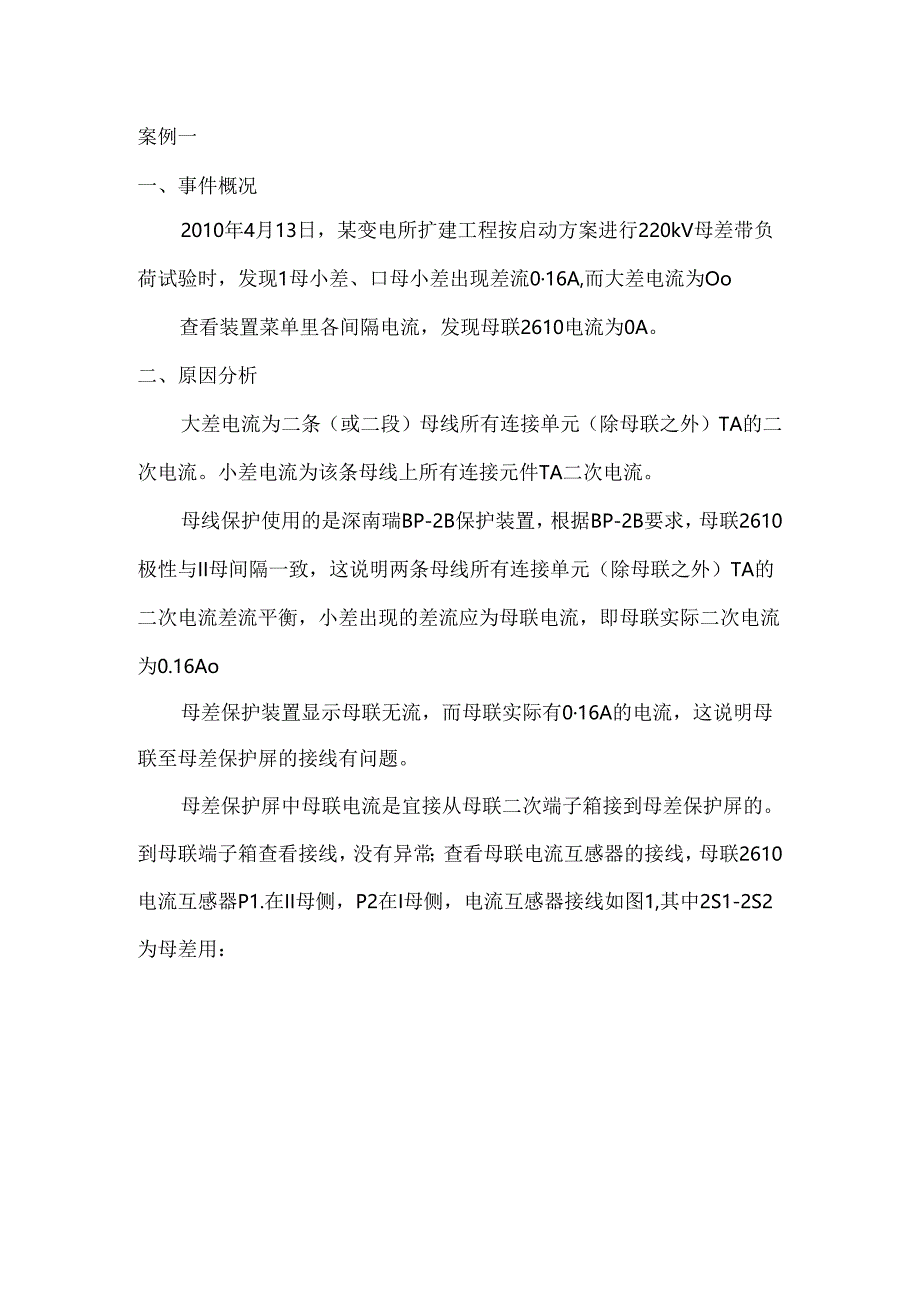

1、案例一一、事件概况2010年4月13日，某变电所扩建工程按启动方案进行220kV母差带负荷试验时，发现1母小差、口母小差出现差流016A,而大差电流为Oo查看装置菜单里各间隔电流，发现母联2610电流为0A。二、原因分析大差电流为二条（或二段）母线所有连接单元（除母联之外）TA的二次电流。小差电流为该条母线上所有连接元件TA二次电流。母线保护使用的是深南瑞BP-2B保护装置，根据BP-2B要求，母联2610极性与II母间隔一致，这说明两条母线所有连接单元（除母联之外）TA的二次电流差流平衡，小差出现的差流应为母联电流，即母联实际二次电流为0.16Ao母差保护装置显示母联无流，而母联实际有016

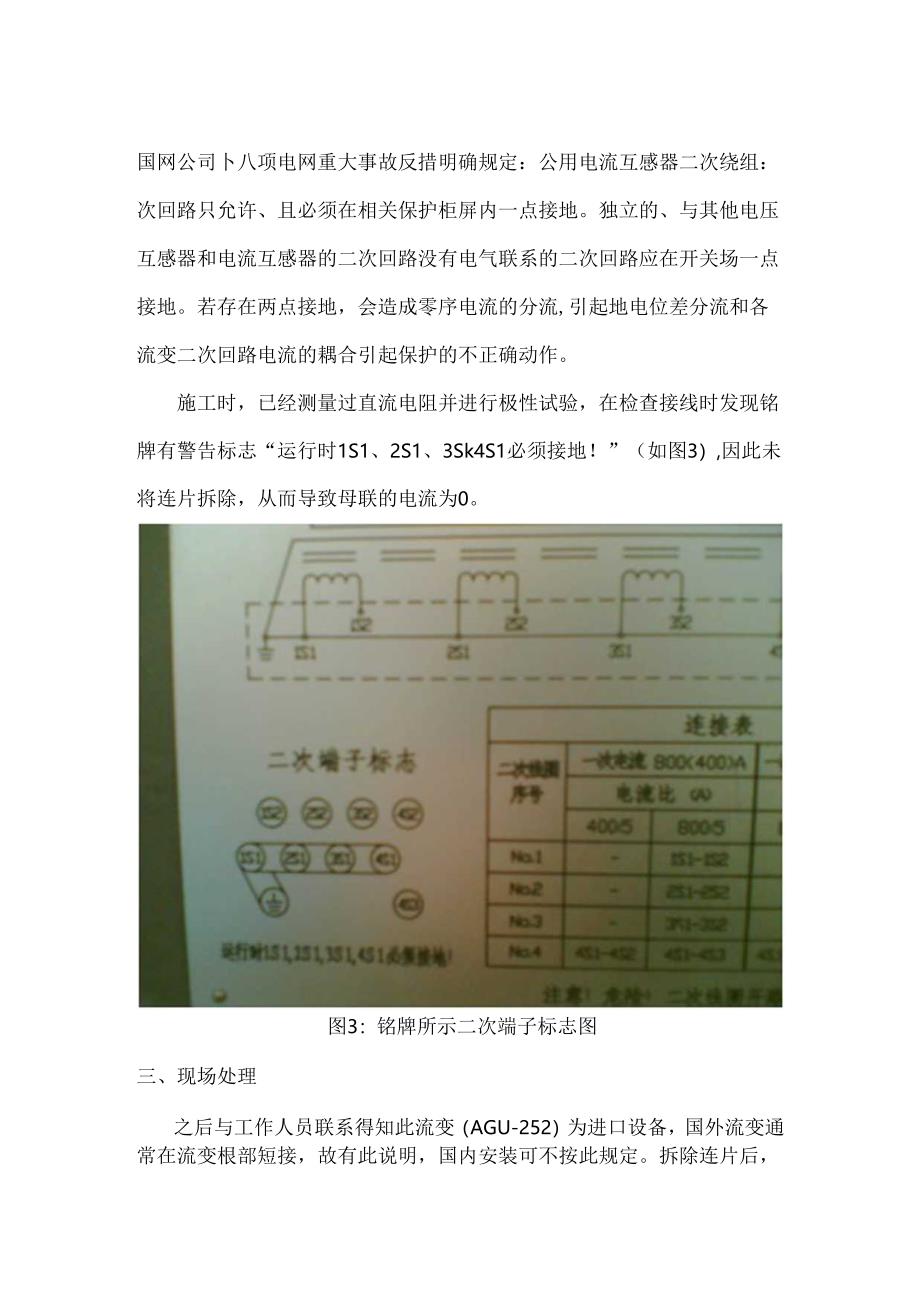

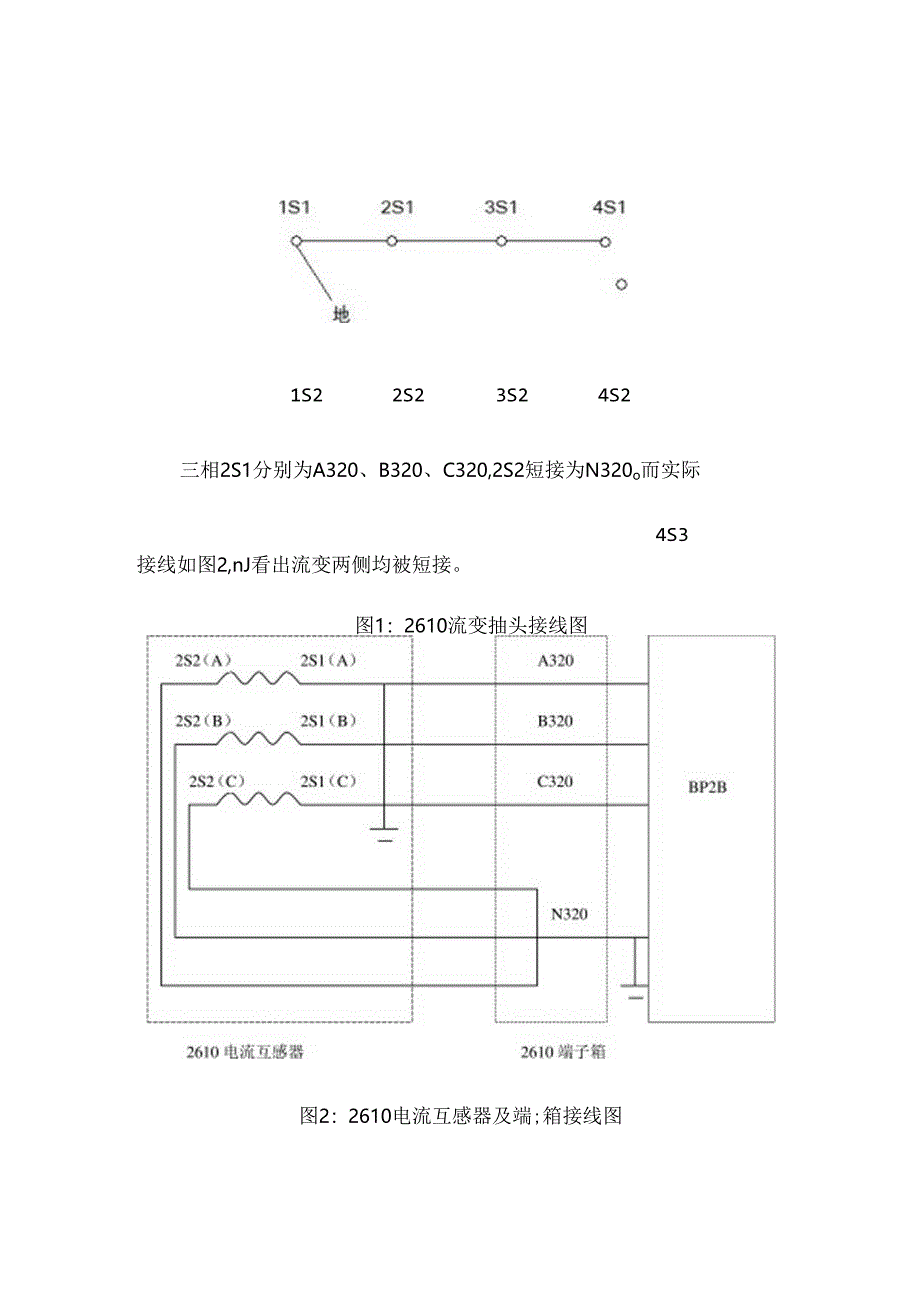

2、A的电流，这说明母联至母差保护屏的接线有问题。母差保护屏中母联电流是宜接从母联二次端子箱接到母差保护屏的。到母联端子箱查看接线，没有异常；查看母联电流互感器的接线，母联2610电流互感器P1.在II母侧，P2在I母侧，电流互感器接线如图1,其中2S1-2S2为母差用：1S22S23S24S24S3图1：2610流变抽头接线图三相2S1分别为A320、B320、C320,2S2短接为N320o而实际接线如图2,nJ看出流变两侧均被短接。图2：2610电流互感器及端;箱接线图国网公司卜八项电网重大事故反措明确规定：公用电流互感器二次绕组：次回路只允许、且必须在相关保护柜屏内一点接地。独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在开关场一点接地。若存在两点接地，会造成零序电流的分流,引起地电位差分流和各流变二次回路电流的耦合引起保护的不正确动作。施工时，已经测量过直流电阻并进行极性试验，在检查接线时发现铭牌有警告标志“运行时1S1、2S1、3Sk4S1必须接地！”（如图3）,因此未将连片拆除，从而导致母联的电流为0。图3：铭牌所示二次端子标志图三、现场处理之后与工作人员联系得知此流变（AGU-252）为进口设备，国外流变通常在流变根部短接，故有此说明，国内安装可不按此规定。拆除连片后，恢复正常，220KV母差带负荷正确。
