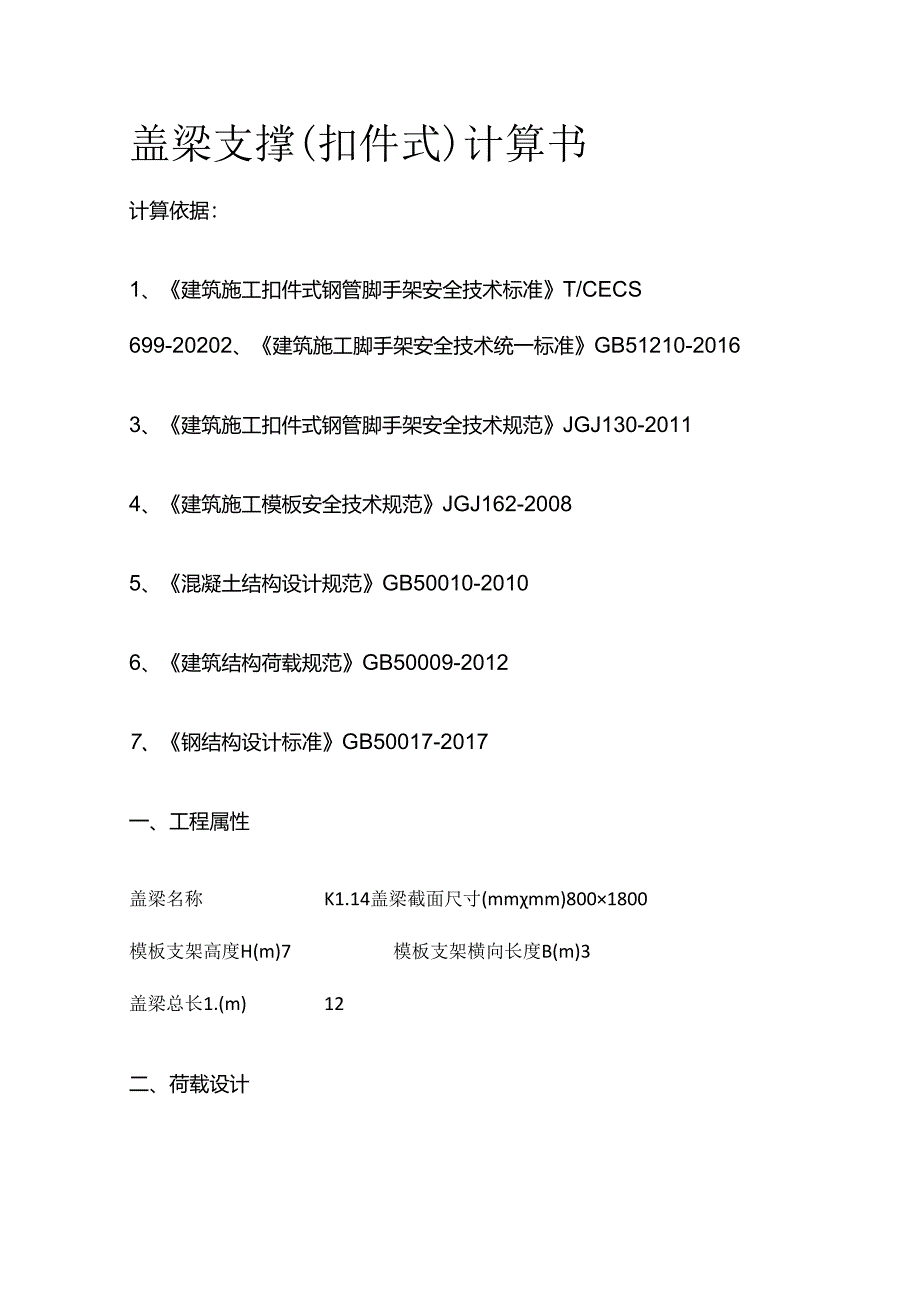

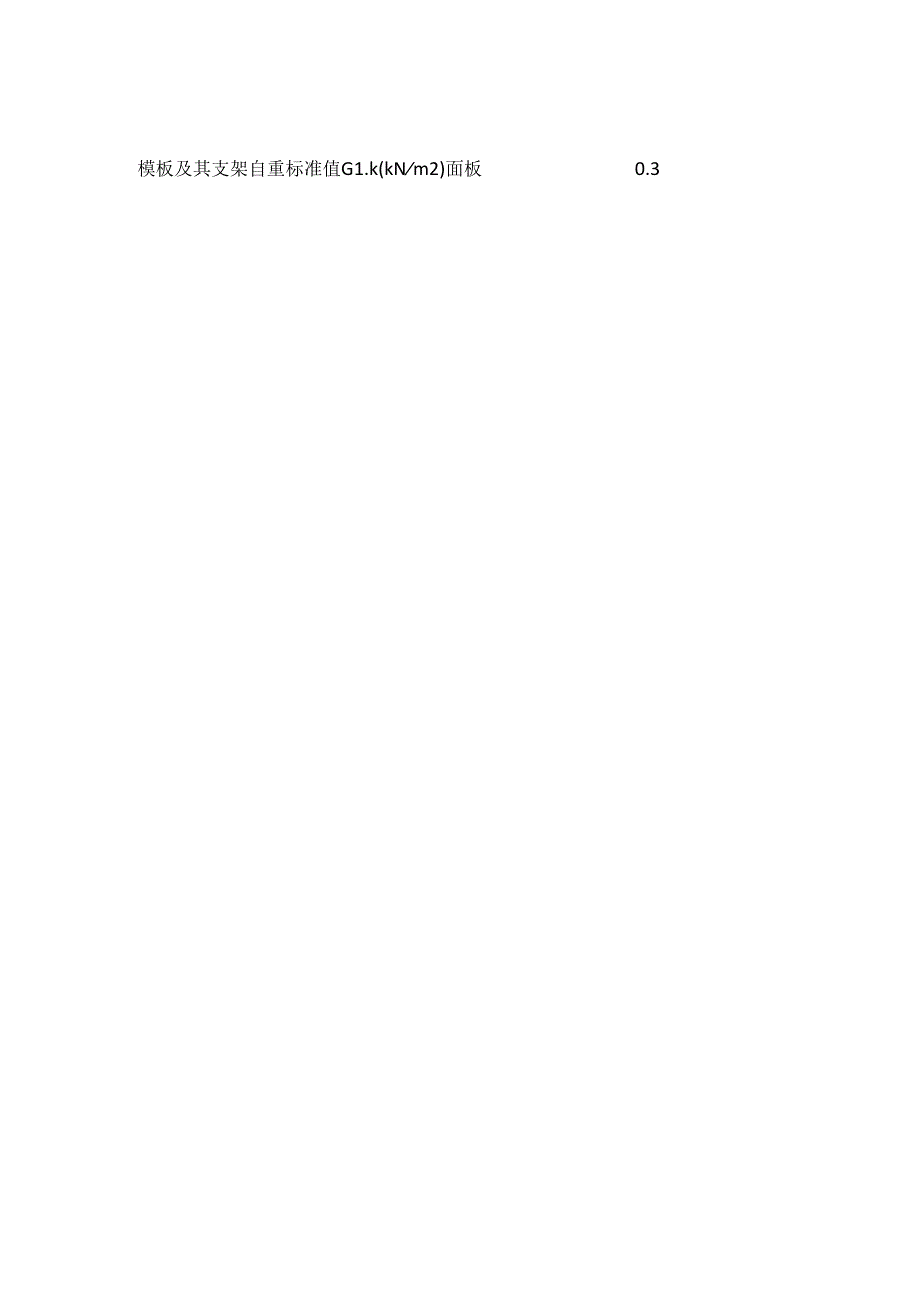

1、盖梁支撑(扣件式)计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术标准T/CECS699-20202、建筑施工脚手架安全技术统一标准GB51210-20163、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、建筑施工模板安全技术规范JGJ162-20085、混凝土结构设计规范GB50010-20106、建筑结构荷载规范GB50009-20127、钢结构设计标准GB50017-2017一、工程属性盖梁名称K1.14盖梁截面尺寸(mmmm)8001800模板支架高度H(m)7模板支架横向长度B(m)3盖梁总长1.(m)12二、荷载设计模板及其支架自重标准值G1.k(kNm2)面板

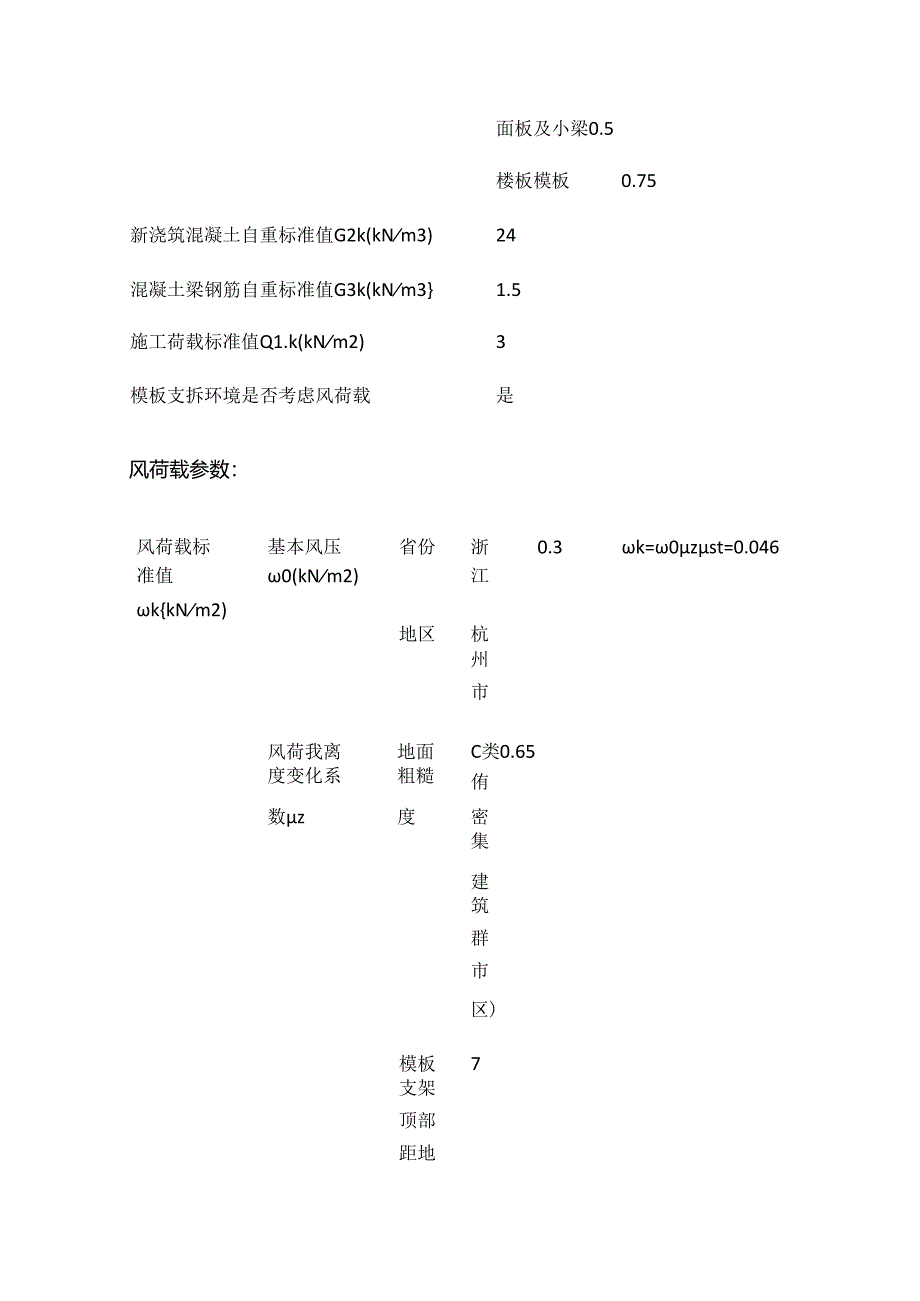

2、0.3面板及小梁0.5楼板模板0.75新浇筑混凝土自重标准值G2k(kNm3)24混凝土梁钢筋自重标准值G3k(kNm31.5施工荷载标准值Q1.k(kNm2)3模板支拆环境是否考虑风荷载是风荷载参数：风荷载标基本风压省份浙0.3k=0zst=0.046准值0(kNm2)江kkNm2)地区杭州市风荷我离地面C类0.65度变化系粗糙侑数z度密集建筑群市区)模板7支架顶部距地面高度(m)风荷数体单棉模板支型系数JIS架st0.234三、模板体系设计结构重要性系数YO1.1脚手架安全等级I级盖梁支撑方式小梁平行梁跨方向梁踏度方向立杆间距a(mm)450盖梁底立杆横向总宽度1.b(mm)3000步距h
3、(mm)1200盖梁距梁两侧立杆中的位置居中梁左侧立杆距梁中心线距离(mm)1500段梁横向立杆排数7盖梁横向中间立杆布置方式自定义盖梁横向中间立杆依次距梁左侧立杆距离(mm)600,1200,1500,1800,2400梁底支撑小梁最大悬挑长度(mm)0梁底支推小梁根数6梁底支探小梁间距160每纵距内附加梁底支撵主梁根数O梁底支摔主梁左侧悬挑长度a1.mm)O梁底支探主梁右侧悬挑长度a2(mm)O设计简图如下：平面囱横向立面图纵向立面图钢板弹性模量E(N/mm2)四、面板验算面板材料类型组合钢模板盖梁底膜钢模板小楞布置方式井字型布置钢模板纵向小楞间距(mm)300钢模板横向小楞间距(mm)3
4、00钢板厚度t(mm)6钢板抗弯强度设计值f(Nmm2)205206000单位长度钢板截面抵抗矩：W=bt26=100066/6=6000mm3单位长度钢板截面惯性矩：I=bt312=100066612=18000mm3钢面板所受均布线荷载：q1.=O1.3(G1.k+(G2k+G3k)h)+1.5Q1.kb=1.1.1.3(0.3+(24+1.5)1.8)+1.531.=71.016kNm由于钢面板纵横向楞间距比值300/300=13,钢面板按双向板(两边固支，两边较支)计算依据建筑施工手册(第四版)，单位长度钢板最大弯矩值：Mma=0.023471.0160.32=0.15kNmMyma=
5、0.023471.0160.32=0.15kNm钢的泊桑比为=03,对弯矩进行修正：MX=MXmaX+Mymax=0.15+0.3X0.15=0.1944kNmMy=Mymax+Mxmax=0.15+0.30.15=0.1944kNmM=ma(Mx,My)=max(0.1944,0.1944)=0.1944kNm1、强度验算=MW=0.19441066000=32.405Nmm2f=205Nmm2钢板强度满足要求！2、挠度验算钢板刚度：Bc=Et3(12(1.-2)=206000X63/(12X(1-0.32)=4074725.275Nmm钢板最大挠度：fma=maq1.1.4Bc=0.002
6、1571.01610-330044074725.275=0.304mm1.400=300/400=0.75mm钢板挠度满足要求！五、小梁睑算小梁类型方木小梁截面类型(mm)6080小梁抗弯强度设计值15.444小梁抗剪强度设计值1.782f(Nmm2)(Nmm2)小梁截面抵抗矩64小梁弹性模量9350W(Cm3)E(Nmm2)小梁截面惯性矩2S6小梁计算方式二等跨连I(cm4)续梁承载能力极限状态:盖梁底部面板承受均布荷载设计值：Q=O1.3(G1.k+(G2k+G3k)h)+1.5Q1.k=1.1.(13(0.75+(24+1.5)1.8)+1.53=71.66kNm2梁底面板传递给左边小梁
7、线荷载：q1.左=QXb/(n-1.)2=71.660.8(6-1.)2=5.733kNm梁底面板传递给中间小梁最大线荷载：q1.=Qb(n-1.)=71.660.8(6-1.)=11.466kNm梁底面板传递给右边小梁线荷载：q1.a=Qb(n-1.)2=71.660.8(6-1.)2=5.733kNm小梁自重：q2=1.11.3(0.5-0.3)0.85=0.046kNm梁左侧模板传递给左边小梁荷载q3左=1.1.X1.30751.8=1.931kNm梁右侧模板传递给右边小梁荷载q3右=1.IX1.30.751.8=1.931kNm左侧小梁荷载q左=q1.左+q2+q3左=5.733+0.
8、046+1.931=7.709kNm中间小梁荷载q=q1.中+q2=:1.1.466+0.046=1.1.511kNm右侧小梁荷载q右=q1.右+q2+q3右=5.733+0.046+1.931=7.709kNm小梁最大荷载q=Maxq左，q中，qa=Max7,70941.511,7.709=11.511kNm正常使用极限状态：盖梁底部面板承受均布荷载标准值：Qk=G1.k+(G2k+G3k)h=0.75+(24+1.5)1.8=46.65kNm2梁底面板传递给左边小梁线荷载：q1.左=Qkb(n-1.)2=46.6508(6-1.)2=3732kNm梁底面板传递给中间小梁最大线荷载：q1.,
9、=Qkb(n-1.)=46.650.8(6-1.)=7.464kNm梁底面板传递给右边小梁线荷载：q1.右=Qkb(n-1.)2=466508(6-1.)2=3.732kNm小梁自重：q2=1.(0.5-0.3)0.85=0.032kNm梁左侧模板传递给左边小梁荷载q3左1.75X1.8=1.35kNm梁右侧模板传递给右边小梁荷载q3右=1X0.751.8=1.35kNm左侧小梁荷载q左=q1.左+q2+q3左,=3.732+0.032+1.35=5.114kNm中间小梁荷载q中=q1.中+q2,=7.464+0.032=7.496kNm右侧小梁荷载q右=q1.右,+q2+q3右,=3.732
10、+0.032+1.35=5.114kNm小梁最大荷载q=Maq左,q中,q右,)=Max5.114,7.496,5.114=7.496kNm为简化计算，按二等跨连续梁计算，如下图：1、抗弯验算Mmax=ma0.125q1.1.2,0.5q1.22=ma0.12511.5110.452,0.511.51102=0.291kNm=MmaxW=0.291106/64000=4.553Nmm2f=15.444Nmm2满足要求！2、抗剪验算Vma=ma0.625q1.1.,q1.2=ma0.62511.5110.45,11.5110=3.237kNma=3Vma(2bhO)=33.2371000(260
11、80)=1.012Nmm2=1.782Nmm2满足要求！3、挠度验算v1.=0.521q1.1.4(100EI)=0.5217.4964504(1009350256104)=0.067mmv=11/400=450/400=1.125mm满足要求！4、支座反力计算承载能力极限状态Rmax=max1.25q1.1.,0.375q1.1.+q1.2=max(1.2511.5110.45,0.37511.5110.45+11.5110=6.475kN同理可得:梁底支撑小梁所受最大支座反力依次为R1.=4.336kN,R2=6.475kN,R3=6.475kN,R4=6.475kN,R5=6.475kN
12、,R6=4.336kN正常使用极限状态Rmax,=max1.25q,1.1.,0.375q1.1.+q1.2=max1.257.4960.45,0.3757.4960.45+7.4960=4.216kN同理可得：梁底支撑小梁所受最大支座反力依次为R1.,=2.877kN1R2,=4.216kN,R3,=4.216kN,R4,=4.216kN,R5,=4.216kNzR6,=2.877kN六、主梁验算主梁类型钢管主梁截面类型(mm)483.5主梁计算截面类型483主梁抗弯强度设计值205(mm)f(Nmm2)主梁抗剪强度设计值125主梁截面抵抗矩4.49(Nmm2)W(Cm3)主梁弹性模量206
