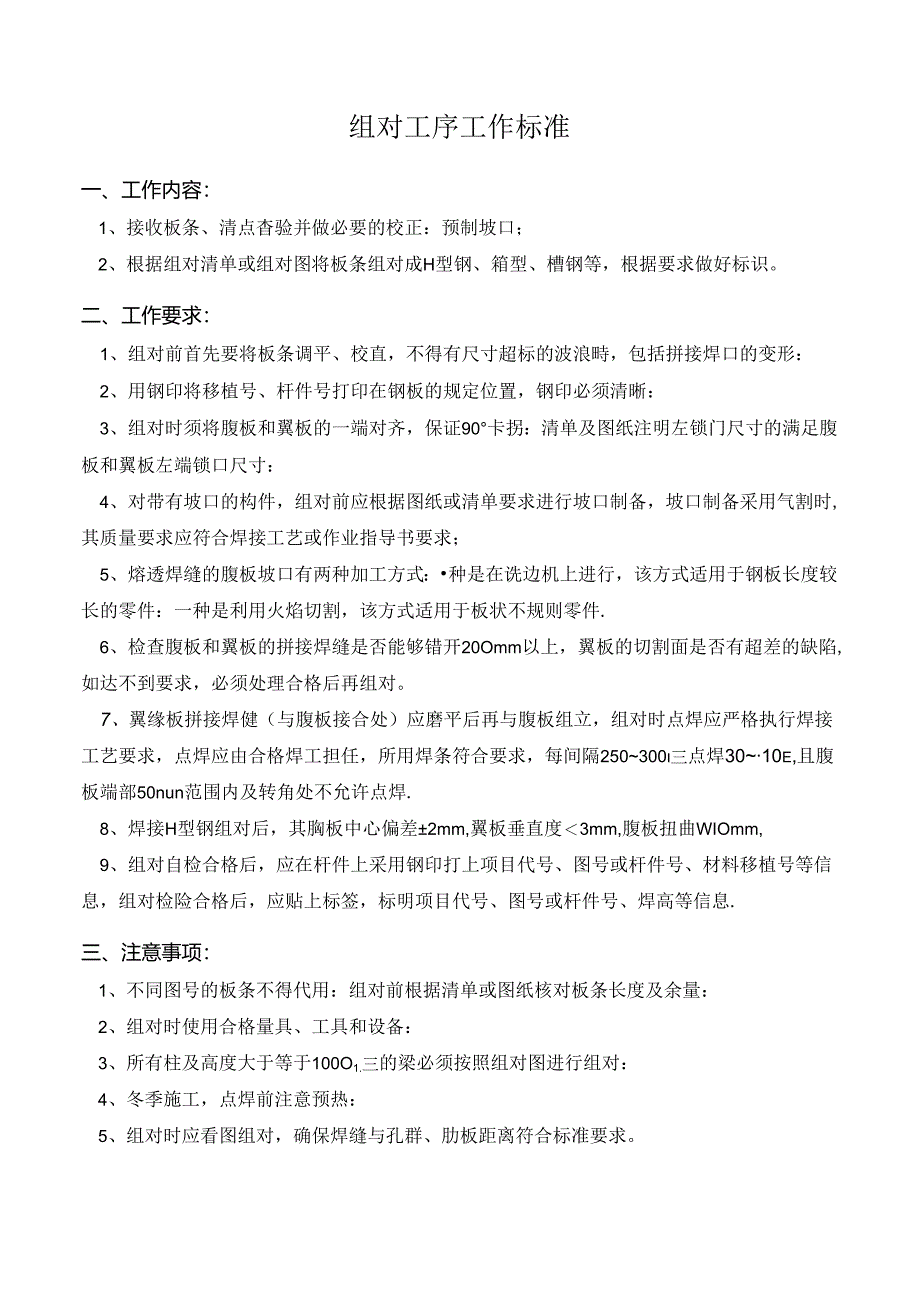

1、组对工序工作标准一、工作内容：1、接收板条、清点杳验并做必要的校正：预制坡口；2、根据组对清单或组对图将板条组对成H型钢、箱型、槽钢等，根据要求做好标识。二、工作要求：1、组对前首先要将板条调平、校直，不得有尺寸超标的波浪畤，包括拼接焊口的变形：2、用钢印将移植号、杆件号打印在钢板的规定位置，钢印必须清晰：3、组对时须将腹板和翼板的一端对齐，保证90卡拐：清单及图纸注明左锁门尺寸的满足腹板和翼板左端锁口尺寸：4、对带有坡口的构件，组对前应根据图纸或清单要求进行坡口制备，坡口制备采用气割时,其质量要求应符合焊接工艺或作业指导书要求；5、熔透焊缝的腹板坡口有两种加工方式：种是在诜边机上进行，该方式
2、适用于钢板长度较长的零件：一种是利用火焰切割，该方式适用于板状不规则零件.6、检查腹板和翼板的拼接焊缝是否能够错开20Omm以上，翼板的切割面是否有超差的缺陷,如达不到要求，必须处理合格后再组对。7、翼缘板拼接焊健（与腹板接合处）应磨平后再与腹板组立，组对时点焊应严格执行焊接工艺要求，点焊应由合格焊工担任，所用焊条符合要求，每间隔250300三点焊3010e,且腹板端部50nun范围内及转角处不允许点焊.8、焊接H型钢组对后，其胸板中心偏差2mm,翼板垂直度3mm,腹板扭曲WIOmm,9、组对自检合格后，应在杆件上采用钢印打上项目代号、图号或杆件号、材料移植号等信息，组对检险合格后，应贴上标签

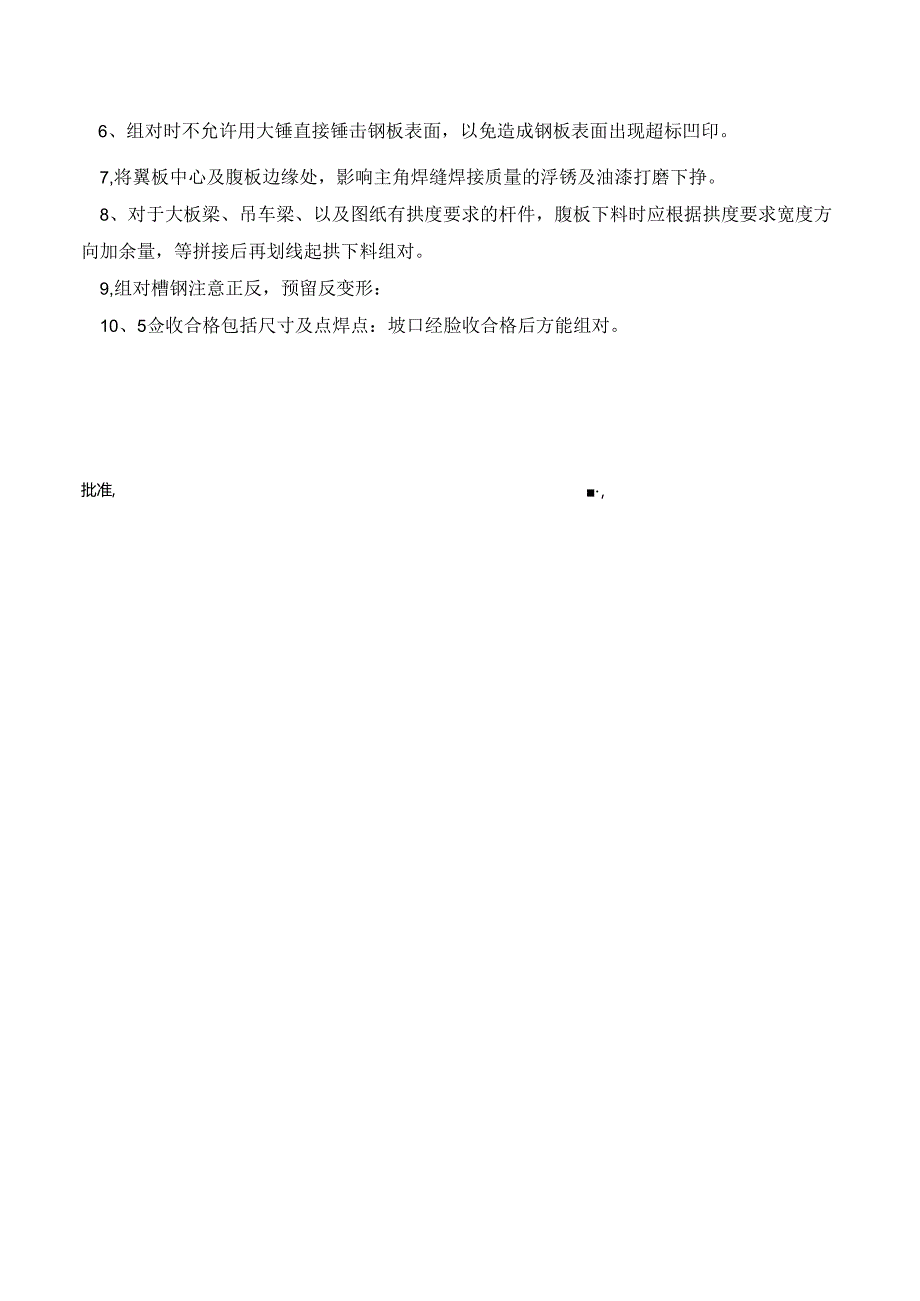

3、，标明项目代号、图号或杆件号、焊高等信息.三、注意事项：1、不同图号的板条不得代用：组对前根据清单或图纸核对板条长度及余量：2、组对时使用合格量具、工具和设备：3、所有柱及高度大于等于100O1.三的梁必须按照组对图进行组对：4、冬季施工，点焊前注意预热：5、组对时应看图组对，确保焊缝与孔群、肋板距离符合标准要求。6、组对时不允许用大锤直接锤击钢板表面，以免造成钢板表面出现超标凹印。7,将翼板中心及腹板边缘处，影响主角焊缝焊接质量的浮锈及油漆打磨下挣。8、对于大板梁、吊车梁、以及图纸有拱度要求的杆件，腹板下料时应根据拱度要求宽度方向加余量，等拼接后再划线起拱下料组对。9,组对槽钢注意正反，预留反变形：10、5佥收合格包括尺寸及点焊点：坡口经脸收合格后方能组对。，批准,
