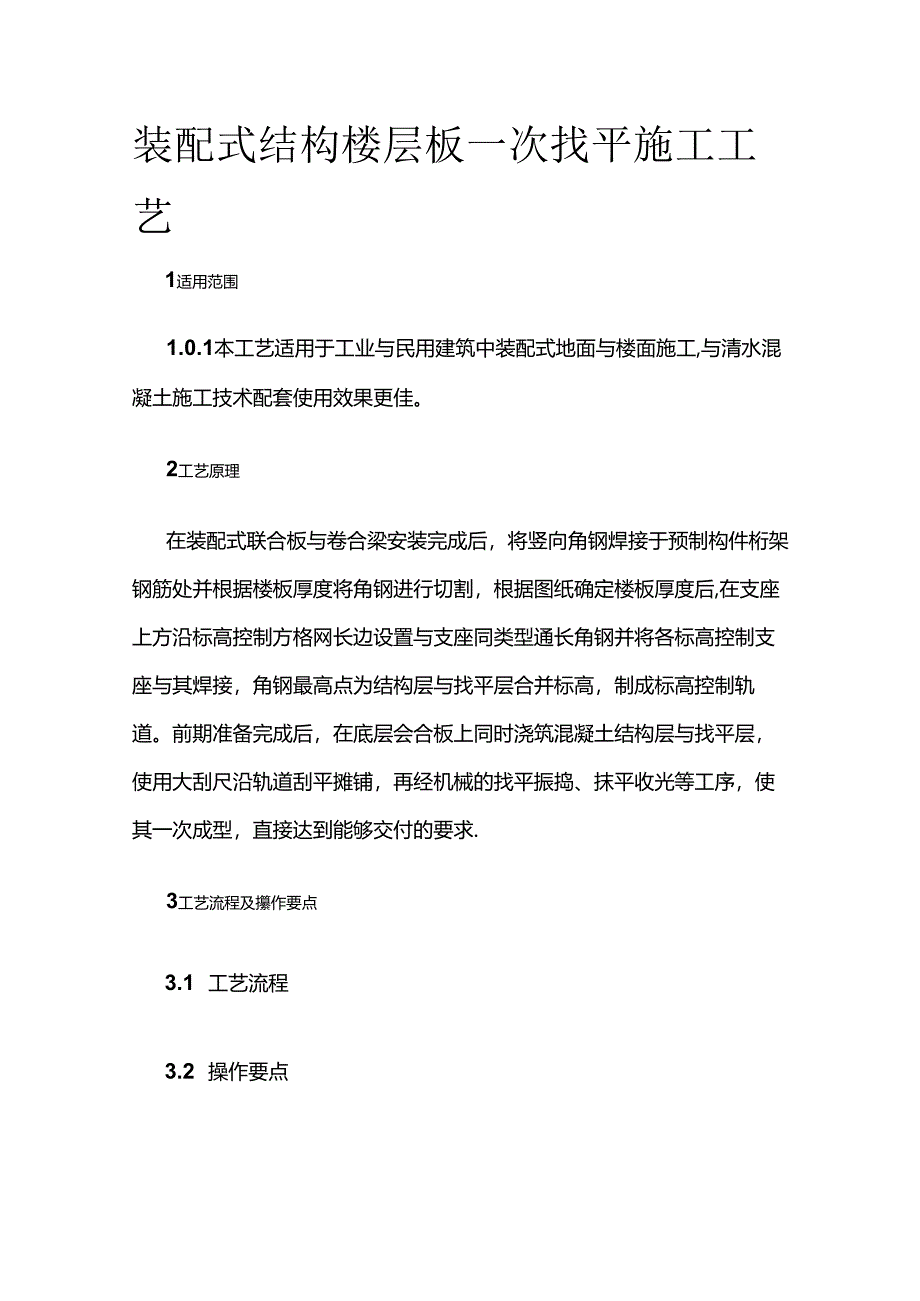

1、装配式结构楼层板一次找平施工工艺1适用范围1.0.1本工艺适用于工业与民用建筑中装配式地面与楼面施工,与清水混凝土施工技术配套使用效果更佳。2工艺原理在装配式联合板与卷合梁安装完成后，将竖向角钢焊接于预制构件桁架钢筋处并根据楼板厚度将角钢进行切割，根据图纸确定楼板厚度后,在支座上方沿标高控制方格网长边设置与支座同类型通长角钢并将各标高控制支座与其焊接，角钢最高点为结构层与找平层合并标高，制成标高控制轨道。前期准备完成后，在底层会合板上同时浇筑混凝土结构层与找平层，使用大刮尺沿轨道刮平摊铺，再经机械的找平振捣、抹平收光等工序，使其一次成型，直接达到能够交付的要求.3工艺流程及攥作要点3.1 工艺

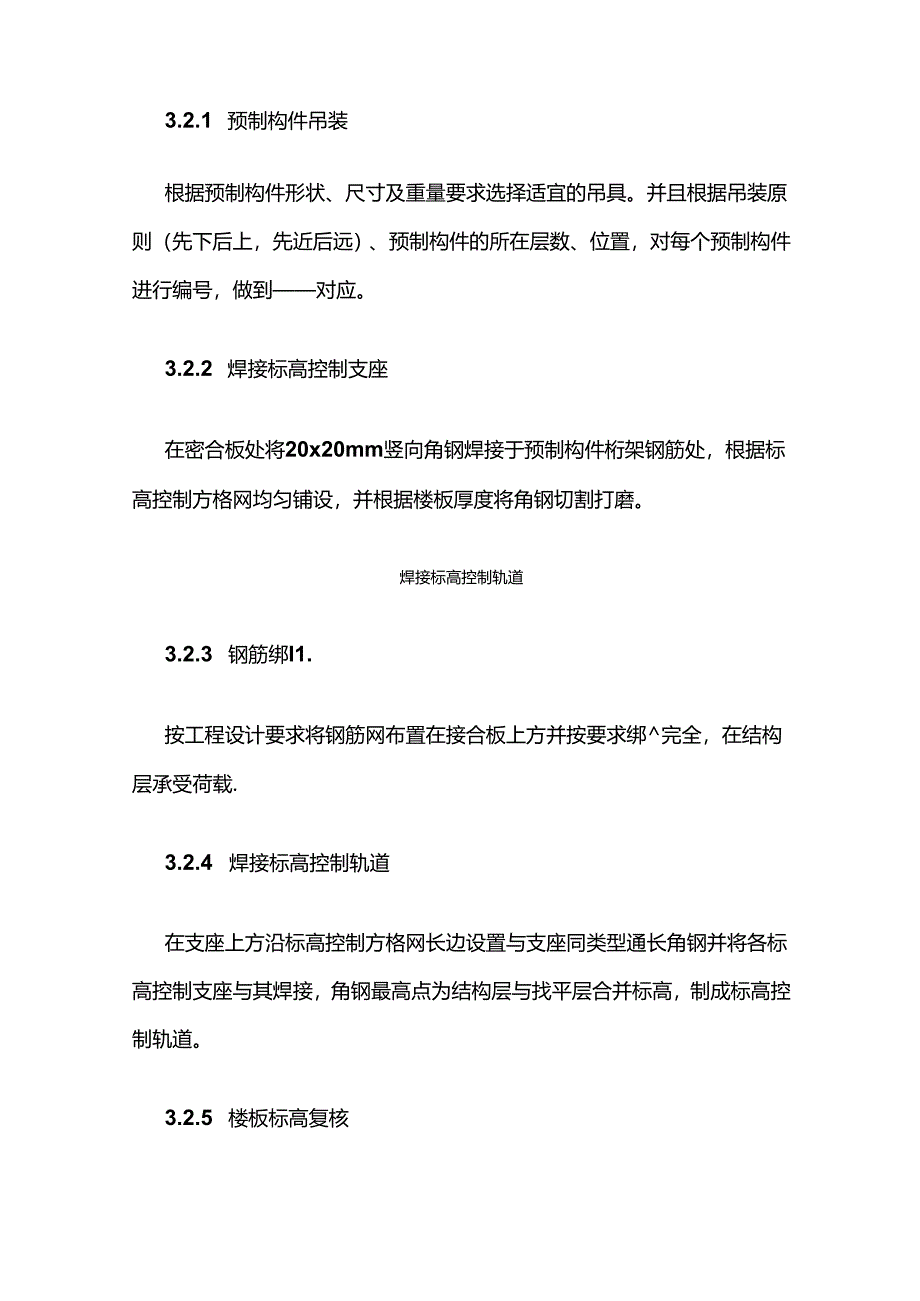

2、流程3.2 操作要点3.2.1 预制构件吊装根据预制构件形状、尺寸及重量要求选择适宜的吊具。并且根据吊装原则（先下后上，先近后远）、预制构件的所在层数、位置，对每个预制构件进行编号，做到对应。3.2.2 焊接标高控制支座在密合板处将20x20mm竖向角钢焊接于预制构件桁架钢筋处，根据标高控制方格网均匀铺设，并根据楼板厚度将角钢切割打磨。焊接标高控制轨道3.2.3 钢筋绑I1.按工程设计要求将钢筋网布置在接合板上方并按要求绑完全，在结构层承受荷载.3.2.4 焊接标高控制轨道在支座上方沿标高控制方格网长边设置与支座同类型通长角钢并将各标高控制支座与其焊接，角钢最高点为结构层与找平层合并标高，制成
3、标高控制轨道。3.2.5 楼板标高复核轨道与控制器焊接完成后施工人员使用水平仪对完成面每3米取一点进行复核，保证板厚与标高精准度满足要求。标高控制轨道焊接示意图3.2.6 期毓土装配式楼板面浇筑时，布料机根据楼板形状大小进可能的减少期够次数，优先浇筑节点混凝土,待节点混凝土浇筑完毕后沿楼板纵向走向进行供料，随浇随捣，根据轨道方向使用大刮尺架在标高控制轨道上方沈昆凝土进行摊铺。3.2.7 平板振动器振捣面层在施工装配式楼板楼地面时,采用小型平板振动器，沿标高控制轨道方向均匀振捣，不得有漏振部位。形式见下图：3.2.8 手扶式单盘抹光机抹光浇筑完成后终凝前立即使用单盘抹光机作业，用抹光机在作业区来回交错抹光，直至地面不出现抹痕为止。3.2.9 地面养护施工完成后地面在12小时内立即覆土工布并浇水养护养护日期不少于7天并且做好养护记录以保持楼板足够湿润状态
