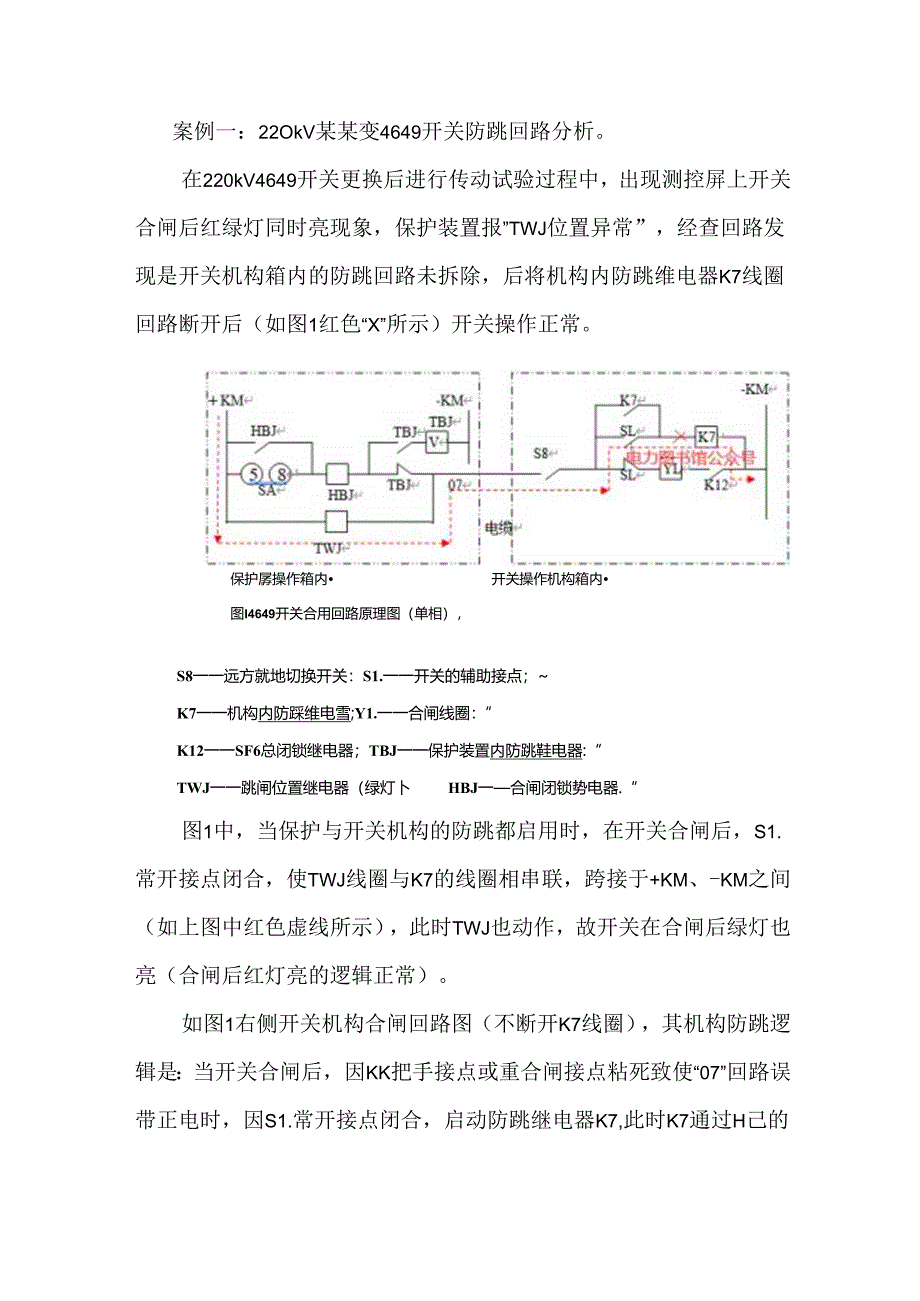

1、案例一：22OkV某某变4649开关防跳回路分析。在220kV4649开关更换后进行传动试验过程中，出现测控屏上开关合闸后红绿灯同时亮现象，保护装置报”TWJ位置异常”，经查回路发现是开关机构箱内的防跳回路未拆除，后将机构内防跳维电器K7线圈回路断开后（如图1红色“X”所示）开关操作正常。保护孱操作箱内开关操作机构箱内图I4649开关合用回路原理图（单相），S8一一远方就地切换开关：S1.一一开关的辅助接点；K7一一机构内防踩维电雪;Y1.一一合闸线圈：”K12一一SF6总闭锁继电器；TBJ一一保护装置内防跳鞋电器:“TWJ一一跳闸位置继电器（绿灯卜HBJ一合闸闭锁势电器.“图1中，当保护与开

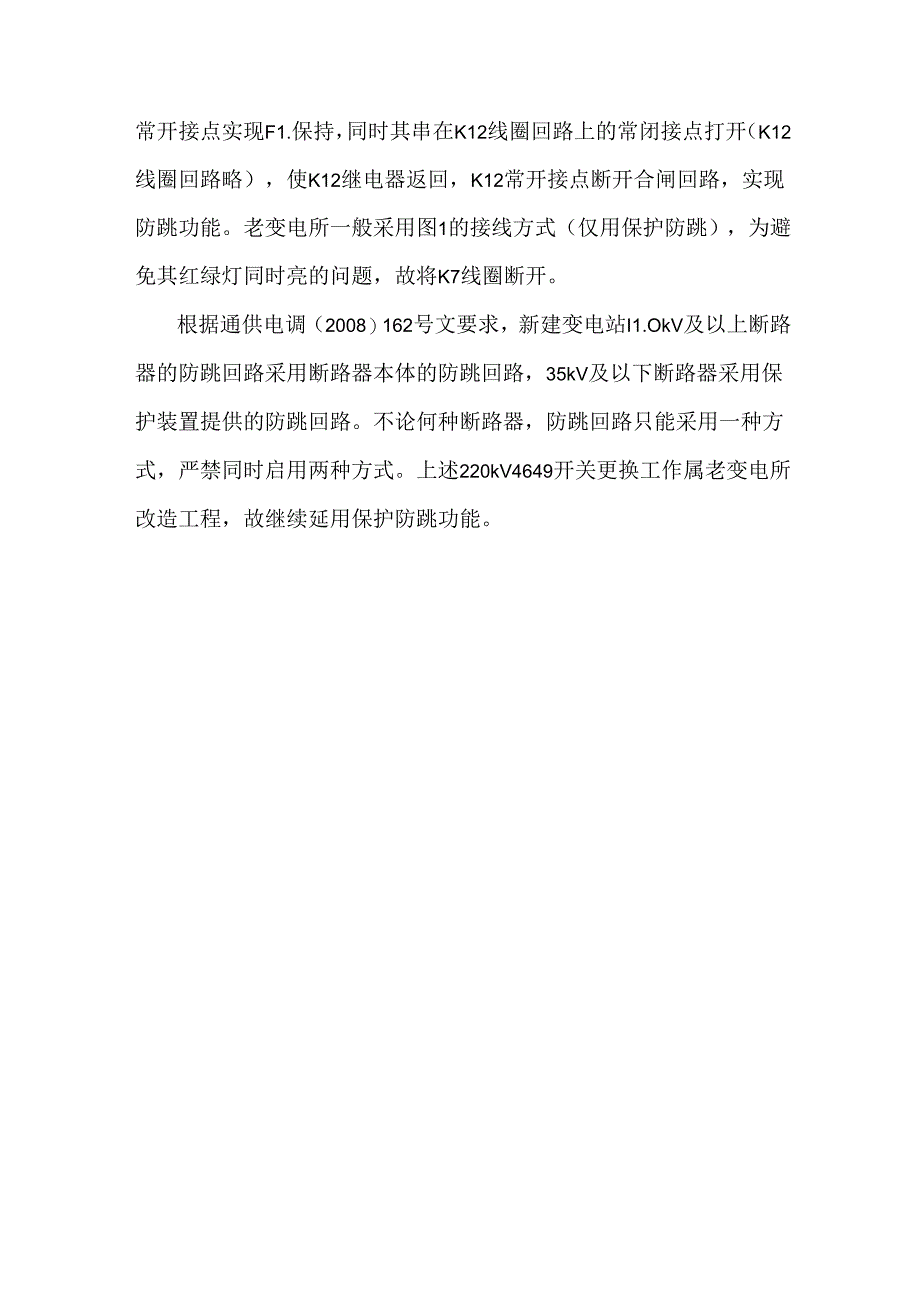

2、关机构的防跳都启用时，在开关合闸后，S1.常开接点闭合，使TWJ线圈与K7的线圈相串联，跨接于+KM、-KM之间（如上图中红色虚线所示），此时TWJ也动作，故开关在合闸后绿灯也亮（合闸后红灯亮的逻辑正常）。如图1右侧开关机构合闸回路图（不断开K7线圈），其机构防跳逻辑是：当开关合闸后，因KK把手接点或重合闸接点粘死致使“07”回路误带正电时，因S1.常开接点闭合，启动防跳继电器K7,此时K7通过H己的常开接点实现F1.保持，同时其串在K12线圈回路上的常闭接点打开（K12线圈回路略），使K12继电器返回，K12常开接点断开合闸回路，实现防跳功能。老变电所一般采用图1的接线方式（仅用保护防跳），为避免其红绿灯同时亮的问题，故将K7线圈断开。根据通供电调（2008）162号文要求，新建变电站I1.OkV及以上断路器的防跳回路采用断路器本体的防跳回路，35kV及以下断路器采用保护装置提供的防跳回路。不论何种断路器，防跳回路只能采用一种方式，严禁同时启用两种方式。上述220kV4649开关更换工作属老变电所改造工程，故继续延用保护防跳功能。
