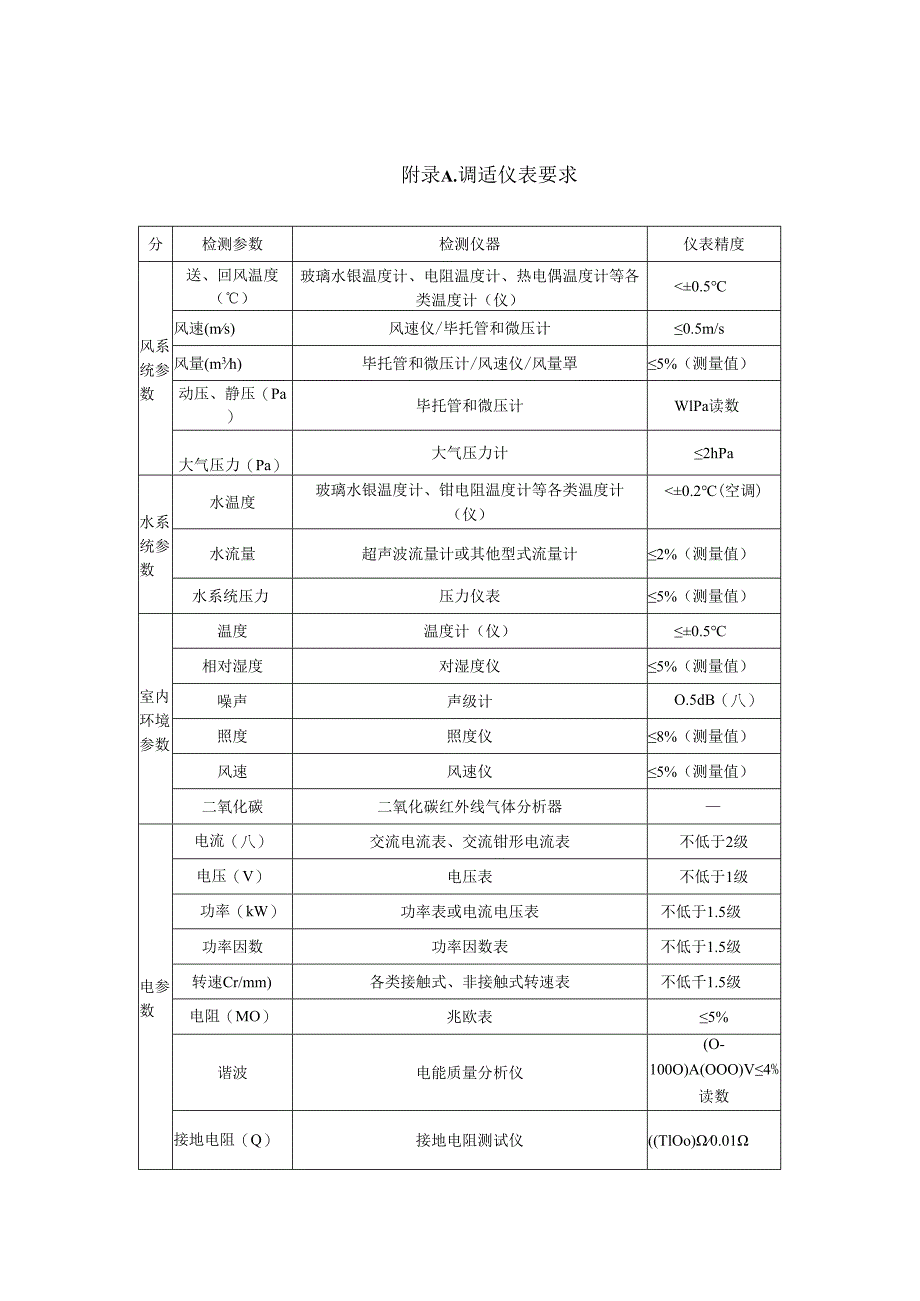

1、附录A.调适仪表要求分检测参数检测仪器仪表精度风系统参数送、回风温度（）玻璃水银温度计、电阻温度计、热电偶温度计等各类温度计（仪）0.5风速(ms)风速仪/毕托管和微压计0.5m/s风量(m3h)毕托管和微压计/风速仪/风量罩5%（测量值）动压、静压（Pa）毕托管和微压计WlPa读数大气压力（Pa）大气压力计2hPa水系统参数水温度玻璃水银温度计、钳电阻温度计等各类温度计（仪） 每个支路的阻抗不发生变化； 每个支路均安装具有良好调节特性的水利平衡阀。调适范围干管上的各立管间的平衡、立管上的各支管间的平衡、支管上各末端装置间的平衡。调适步骤a.支管上各末端装置间的平衡/3222双uxK21MUl
2、Ul33(!)/21233222ululuxX89_U18(三!)12113/1三2SS整U2整UI图D.l-l分区空调冷冻水系统图a.l.启动并联冷冻水泵（Pl和P2）,此时冷水机组可以不运转。a.2.首先测量记录主管平衡阀（M）的总流量以及其与设计流量的流量比。若总流量低于设计流量，可能是手动阀、平衡阀及温控阀等未全开，或管路中有气体，或（Y型）过滤器堵塞，或水泵扬程不足。须逐一排除，找到并解决问题。a.3.逐一记录其他所有平衡阀的流量及其流量比，此时最不利环路上的阀门如3U9,可能测不到流量，可不必理会。测量时无顺序要求。a.4.找出流量比值最大的区域管平衡阀，例如Zl,通常为离水泵最近
3、者，但也可能例外。a.5.找出区域平衡管ZI中流量比最大的支管阀例如1B1,此支路及时应最先进行平衡调节的管路。第一次测量的结果，即是实施平衡调节前的原始水系统状态。a.6.在第一轮测量的结果中,找出支管阀IBl中流量比最小的设备管平衡阀例如1U3,以此阀作为指标阀，保持其全开状态。此时，1U3的流量可能低于设计流量，即其流量比小于Ioa.7.将一台平衡阀测量计接在此指标阀（1U3）上，在以下步骤中测量其他设备管平衡阀（IU1、1U2）时，观察其流量比值的变化（可利用无线对讲机远方测试者通话，比对流量比值）。a.8.调节主管平衡阀M,使其流量在100%至110%设计流量间，例如取110%,亦即
4、流量比=1.10。a.9.缓缓关小支管阀IBl中流量比值最大的设备管平衡阀（例如1U1）,使其流量比值降至1.10oa.10.继续关小流量比值次大的设备管平衡阀（例如1U2）,使其流量比值同样降至1.10oa11.将所有流量比大于1.10的设备管平衡阀关小，使流量比值降至1.10。注：此时指标阀1U3的流量比值亦逐渐上升。a.12.继续测量原流量比值小于1.10之设备管平衡阀，此次测量，将发现其流量比值上升，若上升至流量比1.10,将其流量比值调回1.10o在完成IBl支管中最后一个设备管平衡阀的测量和调节后，我们会发现之前完成的设备管平衡阀其流量比值已经变化，不再是1.10了。因此，我们需要
5、重复a.7至Ua.12.7的步骤，直至IBl支管上所有设备管平衡阀的流量比值相等且等于1.10。完成IBl支管调节后，我们将重复上述步骤，依次完成ZI区域管中流量比值次大的支管阀比如1B2的设备管平衡阀（IU4、1U5和1U6）,直到属于同一区域管Zl的设备管平衡阀完成平衡调节为止。同上步骤，继续对区域管Z2的设备管平衡阀2U1-2U9和Z3的设备管平衡阀3U13U9进行测量调节，直到完成所有设备管平衡阀的平衡调节工作。b.立管上各支管间的平衡完成设备管平衡阀平衡调节后，原各支管阀中各设备管阀对同一支管而言，就如同将原来单个的AHU组合成一台型号更大的“中AHU”（如图D.1-2）,因此图D.
6、1-2设备管路平衡后采用“中AHU”所有支管平衡阀（IBl1B3,2B1-2B3及3B13B3）之平衡作业与前述设备管平衡阀的步骤一样，其重点如下：b.l.测量记录原流量比值最大的区域管阀Zl中的各支管阀（1B1、1B2及1B3）的流量及流量比值，以流量比值最小的支管平衡阀（例如1B3）为指标阀。此指标阀（1B3）暂时保持全开状态，不调节。b.2.将使用于步骤a.7中的设备管指标阀测量计，改接到此支管指标阀（1B3）上。b.3.缓缓关小流量比值最大的支管平衡阀（例如1B1）,使流量比值=1.10。b.4.缓缓关小流量比值次大的支管平衡阀（例如1B2）,使流量比值=1.10。b.5.观察指标阀1
7、B3的流量比值，若流量比值1.10,则将其调节为流量比值=1.10。b.6.根据上述步骤，依序调节各支管平衡阀（2B12B3及3B13B3）,使其流量比值等于LlOoc.干管上各立管间的平衡完成支管平衡作业后，原各支管平衡阀（1B1、1B2及1B3）,对区域管平衡阀ZI而言，就如同一台“大AHir（如图D.1-3）,因此所有区域管平衡阀（Zl、Z2及Z3）的平衡作业,如同前述支管平衡阀的平衡步骤一样，其重点如下（此时所有区域管平衡阀（Zl、Z2及Z3）仍为全开状态，但其流量比值已不同于初步测量时之流量比值）：.13/3三2jXI世U2/21/1T普一修三整d2U2魅l11收Dl111图D.1-
8、3支管路平衡后采用“大AHU”c.l.测量记录各区域管平衡阀（Zl、Z2及Z3）的流量及流量比值，以流量比值最小的区域管平衡阀例如Z3为指标阀。此指标阀Z3暂时保持全开状态，不调整。c.2.将接于b.2中的指标阀测量计，改接到此区域管指标阀（Z3）上。c.3.缓缓关小流量比值最大的区域管平衡阀（例如Zl）,使流量比值降为1.10。c.4.缓缓关小流量比值次大的区域管平衡阀（例如Z2）,使流量比值降为1.10。c.5.观察Z3的流量比值，若流量比1.10,则将其调节为流量比=1.10；若流量比V1.10,则重新测量调节主管阀（M）,使指标阀Z3的流量比值上升至1.10。d.干管的调整方法干管上仅有一只平衡阀（M）,故没有平衡问题
