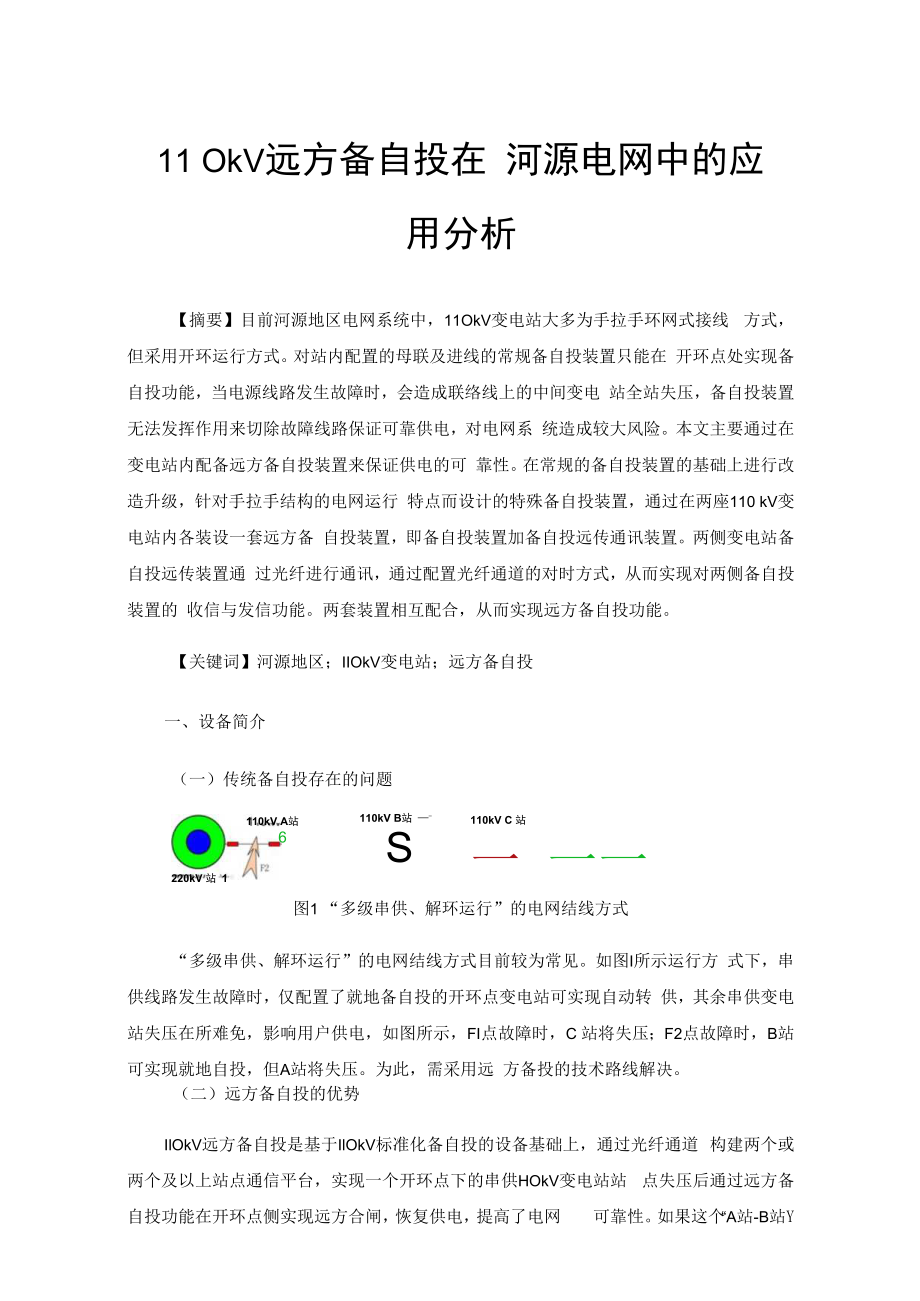

110kV远方备自投在河源电网中的应用分析.docx_第1页
第1页 / 共14页

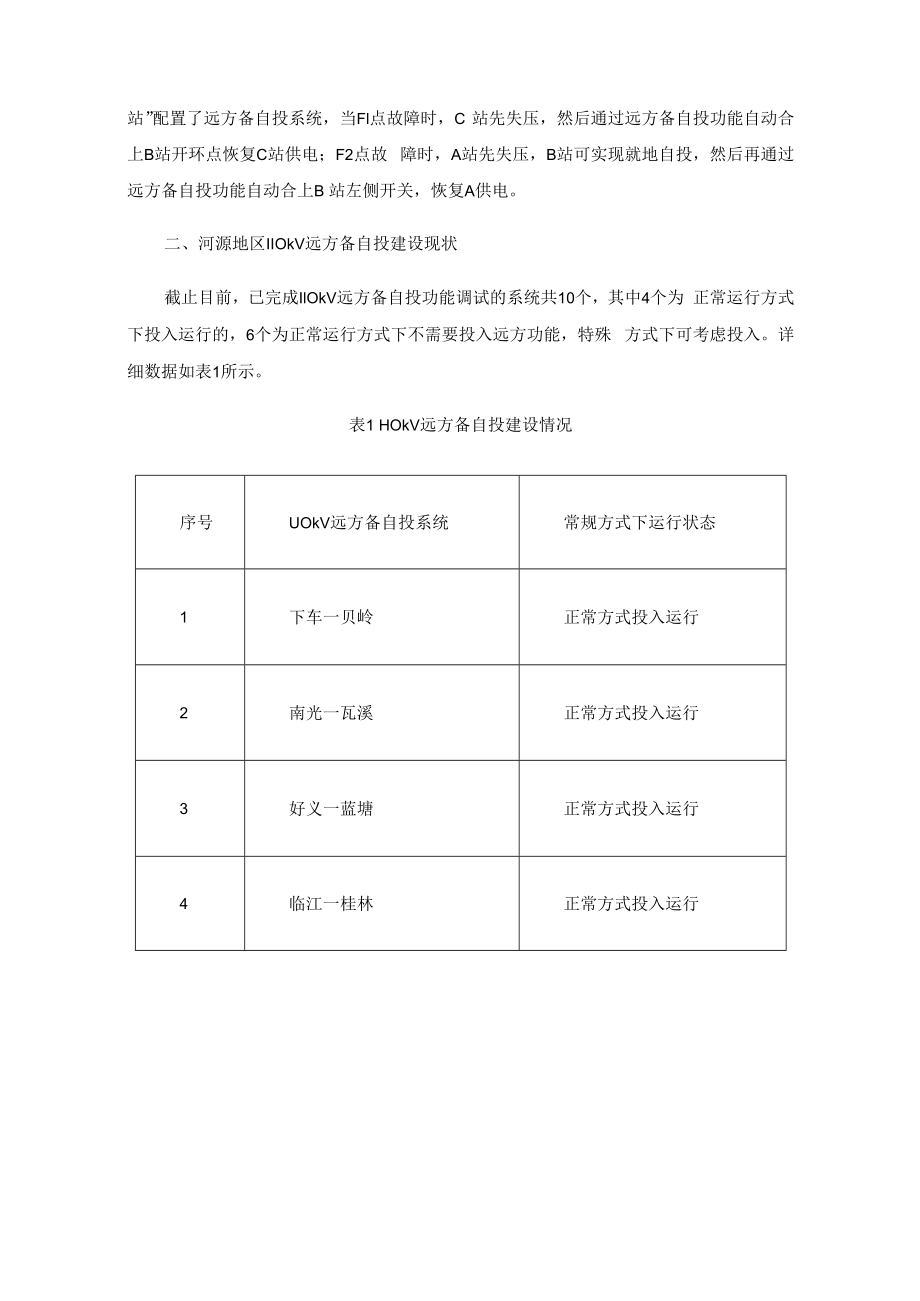

110kV远方备自投在河源电网中的应用分析.docx_第2页
第2页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第3页
第3页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第4页
第4页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第5页
第5页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第6页
第6页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第7页
第7页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第8页
第8页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第9页
第9页 / 共14页
110kV远方备自投在河源电网中的应用分析.docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《110kV远方备自投在河源电网中的应用分析.docx》由会员分享,可在线阅读,更多相关《110kV远方备自投在河源电网中的应用分析.docx(14页珍藏版)》请在第壹文秘上搜索。

1、11 OkV远方备自投在 河源电网中的应用分析【摘要】目前河源地区电网系统中,11OkV变电站大多为手拉手环网式接线 方式,但采用开环运行方式。对站内配置的母联及进线的常规备自投装置只能在 开环点处实现备自投功能,当电源线路发生故障时,会造成联络线上的中间变电 站全站失压,备自投装置无法发挥作用来切除故障线路保证可靠供电,对电网系 统造成较大风险。本文主要通过在变电站内配备远方备自投装置来保证供电的可 靠性。在常规的备自投装置的基础上进行改造升级,针对手拉手结构的电网运行 特点而设计的特殊备自投装置,通过在两座110 kV变电站内各装设一套远方备 自投装置,即备自投装置加备自投远传通讯装置。两

2、侧变电站备自投远传装置通 过光纤进行通讯,通过配置光纤通道的对时方式,从而实现对两侧备自投装置的 收信与发信功能。两套装置相互配合,从而实现远方备自投功能。【关键词】河源地区;IIOkV变电站;远方备自投一、设备简介(一)传统备自投存在的问题220kV 站 1110kV A站6110kV B站 -S110kV C 站一 一一Y 220kV 站 2图1 “多级串供、解环运行”的电网结线方式“多级串供、解环运行”的电网结线方式目前较为常见。如图I所示运行方 式下,串供线路发生故障时,仅配置了就地备自投的开环点变电站可实现自动转 供,其余串供变电站失压在所难免,影响用户供电,如图所示,FI点故障时,

3、C 站将失压;F2点故障时,B站可实现就地自投,但A站将失压。为此,需采用远 方备投的技术路线解决。(二)远方备自投的优势IlOkV远方备自投是基于IlOkV标准化备自投的设备基础上,通过光纤通道 构建两个或两个及以上站点通信平台,实现一个开环点下的串供HOkV变电站站 点失压后通过远方备自投功能在开环点侧实现远方合闸,恢复供电,提高了电网 可靠性。如果这个“A站-B站Y站”配置了远方备自投系统,当Fl点故障时,C 站先失压,然后通过远方备自投功能自动合上B站开环点恢复C站供电;F2点故 障时,A站先失压,B站可实现就地自投,然后再通过远方备自投功能自动合上B 站左侧开关,恢复A供电。二、河源

4、地区IIOkV远方备自投建设现状截止目前,已完成IlOkV远方备自投功能调试的系统共10个,其中4个为 正常运行方式下投入运行的,6个为正常运行方式下不需要投入远方功能,特殊 方式下可考虑投入。详细数据如表1所示。表1 HOkV远方备自投建设情况序号UOkV远方备自投系统常规方式下运行状态1下车一贝岭正常方式投入运行2南光一瓦溪正常方式投入运行3好义一蓝塘正常方式投入运行4临江一桂林正常方式投入运行5贝岭一麻布岗通道退出,特殊方式可投入6联禾一桂山通道退出,特殊方式可投入7新塘一高塘通道退出,特殊方式可投入8新塘一灯塔通道退出,特殊方式可投入9船塘一阳明通道退出,特殊方式可投入10骆湖一三角通

5、道退出,特殊方式可投入三、IIOkV远方备自投基本情况介绍以图2为例,“A站一B站一C站一D站”远方备自投系统正常运行方式下投 入运行,开环点在B站右侧。出中 出正常 正翕 出正素 4*1Z* 21E* Uh正翕 牛叫_O*O*-Oir-O-*oO22OkV站I UkV侬 IIOkVB站110kVCIlOkVD站 220kV站2 图 2 “A 站一B站一C站一D站”远方备自投系统1、通道1压板对应左侧站点,通道1与左侧站点备自投连接通信;2、通道2压板对应右侧站点,通道2与左侧站点备自投连接通信;以IlOkV A站为例,左侧为非远方备自投关联站点220kV站1,故通道1压 板无需投入,通道1中

6、断,右侧为远方备自投关联站点0kV B站,故通道2压 板需投入,通道2正常,11OkVD站同理;以Ilokv B站为例,左侧为远方备自投关联站点IIokV A站,故通道1压板 需投入,通道1正常,右侧为远方备自投关联站点IlokVC站,故通道2压板需 投入,通道2正常,IIOkVC站同理。四、IlOkV远方备自投系统重点关注要点1、远方备投功能适用于双端供电电源、单回或双回链式串供的网架系统, 系统有且只有一个开环点。(*注意系统必须有且只有一个开环点,如果存在两 个或以上开环点,是不具备远方备自投功能的,必须人工干预进行处理。)2、装置最大规模可接入2段母线电压,4路进线和1路旁路间隔各自的

7、三相 电流和单相切换后电压,以及4路进线的线路电压(单相)。(*接入备自投装 置的元件不是指站内所有的元件,而是备自投策略需要用到的元件。)3、检修压板投入的元件间隔,其开入量、电气量均不参与备自投的逻辑及 异常判断。(*可利用这个功能,把正常在运行,但不需要参与进策略的元件屏 蔽掉。因此应注意现场元件的实际运行状态和备自投装置里的运行状态可能不一 致)4、在投入远方备投功能且远方备投充电完成的情况下,按远方备投的逻辑 动作,否则按就地备投功能的逻辑动作(*可利用这个功能,按策略需求,通过 投退通道,调整运行定值,灵活在远方和就地之间切换)五、河源地区中和平连接龙川电网片区分析下车站一贝岭站一

8、麻布岗站河源地区IlOkV远方备自投建设(第一串)运行注意事项1、正常运行方式图3下车站-贝岭站-麻布岗站正常运行方式如图3所示,正常运行方式下投入了 “下车站一贝岭站”的两站IlokV远方 备自投系统。其中下车站执行2018自-136号定值通知单,贝岭站执行2019自- 116号定值通知单;麻布岗站使用就地备投功能,执行2019自-115号定值通知 单,麻布岗站麻斗线置“检修”不参与麻布岗站备自投逻辑,作为负荷线路。二、霍麻甲乙线单回停电时,麻贝线转为充电置麻布岗站热备用,投入“下 车站一贝岭站一麻布岗”的三站IlOkV远方备自投系统。其中下车站执行2018 自T36号定值通知单;贝岭站执行

9、2019自-116号定值通知单,投入“麻布岗站 通道”压板;麻布岗站执行2019自-115号定值通知单,投入“贝岭站通道”压 板,麻布岗站麻斗线置“检修”不参与麻布岗站备自投逻辑,作为负荷线路。三、接入备自投装置的元件检修时,相应站点按“后投先退”原则投退相应 元件检修压板。四、若远方备投系统任一站点发生动作,则全串装置均会放电,此时必须在 现场人员去到动作站点对装置进行手动复归后,全串方能恢复远方功能充电(注 意未动作的站点不需要去手动复归,但要确认具备充电条件后恢复了远方充电)。附录L远方备自投系统不同方式下各站功能压板及充电情况。I、正常运行方式下投入了 “下车站一贝岭站”的两站IlOk

10、V远方备自投系 统。其中下车站执行2018自-136号定值通知单,贝岭站执行2019自-116号定 值通知单;麻布岗站使用就地备投功能,执行2019自-H5号定值通知单,麻布 岗站麻斗线置“检修”不参与麻布岗站备自投逻辑,作为负荷线路。各站装置投入的功能压板及充电情况如下:下 车站定值单编号2018 -136功能 压板备自投功能投入压板、“贝岭站通道”压板检修压板充电 情况远方备投充电成功、开环站点数为1备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。贝岭站定值 单编号2019 -116功能压板备自投功能投入压板、”下车站通道”压板检修 压板充电情况就

11、地备投充电成功,远方备投充电成功、开环站点 数为O备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。(开环站)麻 布岗 站定值单编号2019 自 T15功能 压板备自投功能投入压板检修 压板麻斗线检修压板充电就地备投充电成功情况备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。2、霍麻甲乙线单回停电时,麻贝线转为充电置麻布岗站热备用,投入“下 车站一贝岭站一麻布岗”的三站IlokV远方备自投系统。其中下车站执行2018 自-136号定值通知单;贝岭站执行2019自-116号定值通知单,投入“麻布岗站 通道”压板;麻

12、布岗站执行2019自-115号定值通知单,投入“贝岭站通道”压 板,麻布岗站麻斗线置“检修”不参与麻布岗站备自投逻辑,作为负荷线路。各站装置投入的功能压板及充电情况如下:下 车站定值单编号2018 -136功能 压板备自投功能投入压板、“贝岭站通道”压板检修压板充电 情况远方备投充电成功、开环站点数为2贝 岭站定值单编号2019 自 T16功能压板备自投功能投入压板、“下车站通道”压板、“麻 布岗站通道”压板检修 压板充电情况远方备投充电成功、开环站点数为1备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。备注除以上压板特意标示出来外,其它压板根据调度令

13、或实际运行情况投退,备用线检修压板常投。麻 布岗定值单编号2019 自 T15功能压板备自投功能投入压板、“贝岭站通道”压板检修 压板麻斗线检修压板充电情况就地备投充电成功,远方备投充电成功、开环站点 数为0备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。站(开环站)六、河源地区中东源连接和平电网片区分析船塘站一阳明站河源地区IlOkV远方备自投建设(第九串)运行注意事项1、正常运行方式图4船塘站-阳明站正常运行方式如图4所示,正常运行方式下船塘站和阳明站分别采用就地备投功能,船塘 站执行2018自-L44号定值通知单,阳明站执行2018自-143号定

14、值通知单。2、塔船线或奎船线单回停电时,阳船线转为充电置船塘站热备用,投入 “船塘站一阳明站”的两站IlOkV远方备自投系统。其中船塘站执行2018自- 144号定值通知单,投入“阳明站通道”压板;阳明站执行2018自-143号定值 通知单,投入“船塘站通道”压板。3、接入备自投装置的元件检修时,相应站点按“后投先退”原则投退相应 元件检修压板。4、若远方备投系统任一站点发生动作,则全串装置均会放电,此时必须在 现场人员去到动作站点对装置进行手动复归后,全串方能恢复远方功能充电(注 意未动作的站点不需要去手动复归,但要确认具备充电条件后恢复了远方充电)。附录2:远方备自投系统不同方式下各站功能压板及充电情况1、正常运行方式下船塘站和阳明站分别采用就地备投功能,船塘站执行 2018自-144号定值通知单,阳明站执行2018自-143号定值通知单。各站装置投入的功能压板及充电情况如下:船 塘站定值 单编号2018 自T44功能 压板备自投功能投入压板检修压板阳明站定值 单编号2018 -143功能压板备自投功能投入压板检修压板充电情况就地备投充电成功备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。充电 情况就地备投充电成功备注除以上压板特意标示出来外,其它压板根据调度令 或实际运行情况投退,备用线检修压板常投。2、塔船线
