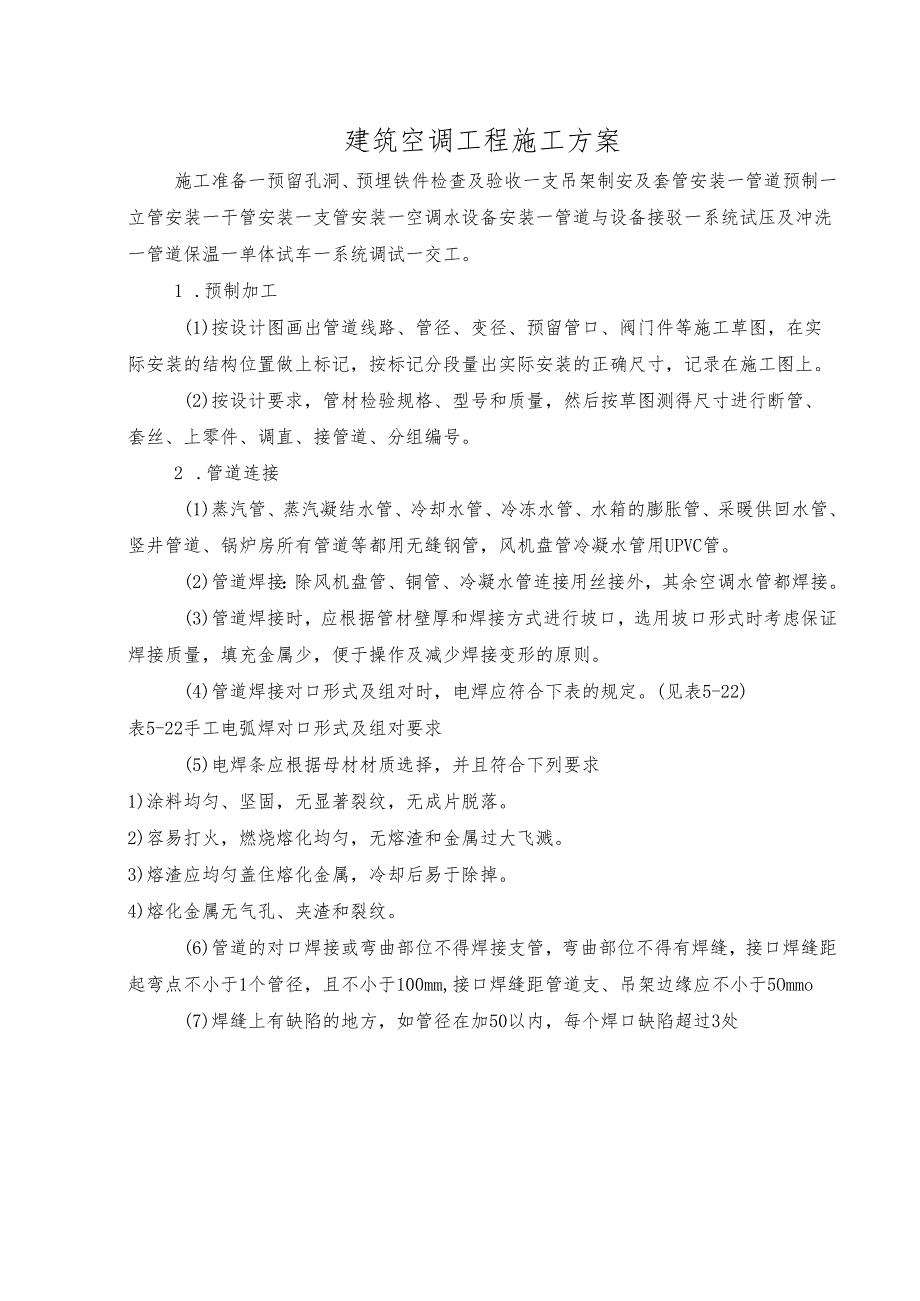

1、建筑空调工程施工方案施工准备一预留孔洞、预埋铁件检查及验收一支吊架制安及套管安装一管道预制一立管安装一干管安装一支管安装一空调水设备安装一管道与设备接驳一系统试压及冲洗一管道保温一单体试车一系统调试一交工。1 .预制加工(1)按设计图画出管道线路、管径、变径、预留管口、阀门件等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的正确尺寸，记录在施工图上。(2)按设计要求，管材检验规格、型号和质量，然后按草图测得尺寸进行断管、套丝、上零件、调直、接管道、分组编号。2 .管道连接(1)蒸汽管、蒸汽凝结水管、冷却水管、冷冻水管、水箱的膨胀管、采暖供回水管、竖井管道、锅炉房所有管道等都用无
2、缝钢管，风机盘管冷凝水管用UPVC管。(2)管道焊接：除风机盘管、铜管、冷凝水管连接用丝接外，其余空调水管都焊接。(3)管道焊接时，应根据管材壁厚和焊接方式进行坡口，选用坡口形式时考虑保证焊接质量，填充金属少，便于操作及减少焊接变形的原则。(4)管道焊接对口形式及组对时，电焊应符合下表的规定。(见表5-22)表5-22手工电弧焊对口形式及组对要求(5)电焊条应根据母材材质选择，并且符合下列要求1)涂料均匀、坚固，无显著裂纹，无成片脱落。2)容易打火，燃烧熔化均匀，无熔渣和金属过大飞溅。3)熔渣应均匀盖住熔化金属，冷却后易于除掉。4)熔化金属无气孔、夹渣和裂纹。(6)管道的对口焊接或弯曲部位不得

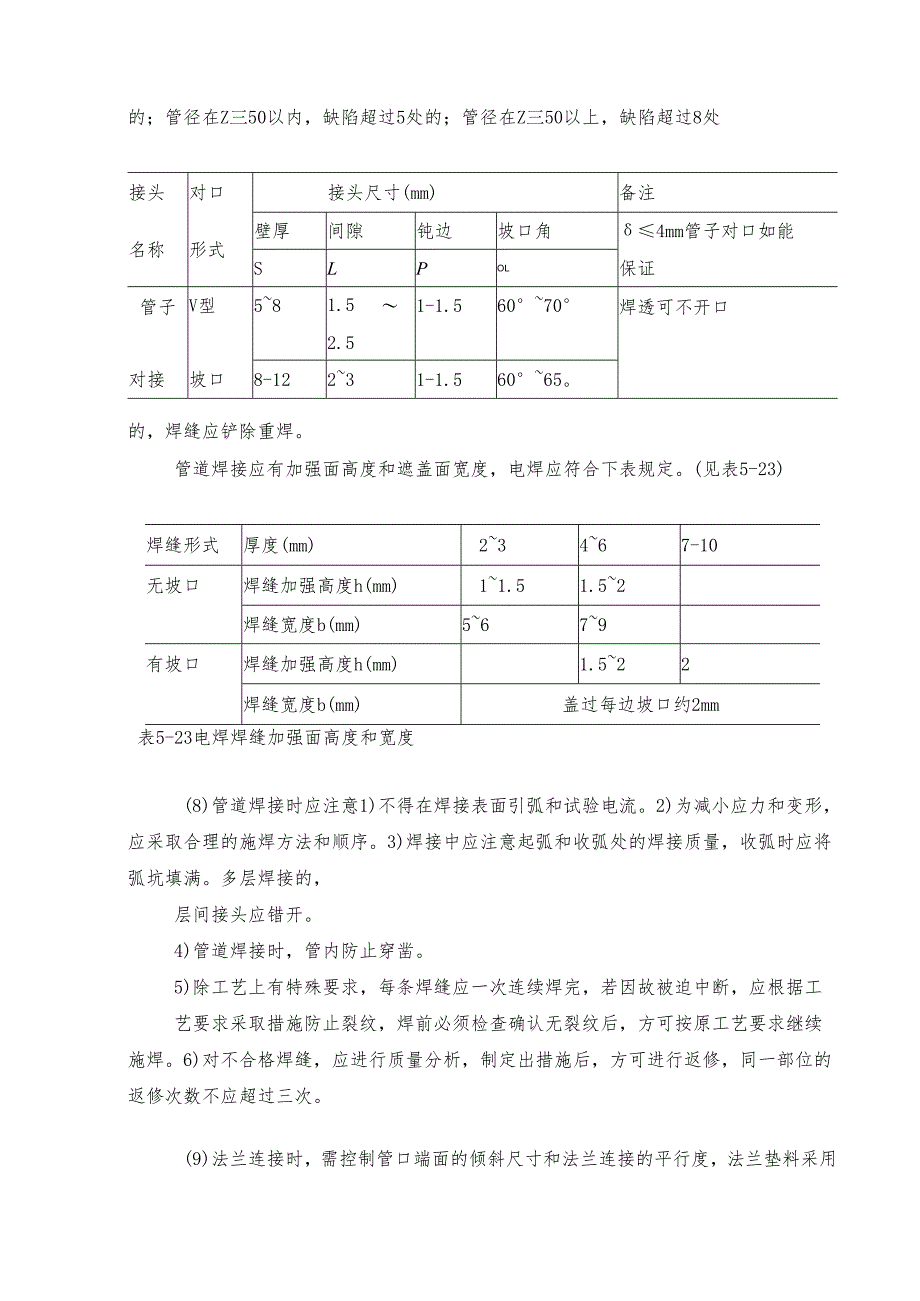

3、焊接支管，弯曲部位不得有焊缝，接口焊缝距起弯点不小于1个管径，且不小于100mm,接口焊缝距管道支、吊架边缘应不小于5Ommo(7)焊缝上有缺陷的地方，如管径在加50以内，每个焊口缺陷超过3处的；管径在Z三50以内，缺陷超过5处的；管径在Z三50以上，缺陷超过8处接头对口接头尺寸(mm)备注名称形式壁厚间隙钝边坡口角4mm管子对口如能SLPOL保证管子V型581.52.51-1.56070焊透可不开口对接坡口8-12231-1.56065。的，焊缝应铲除重焊。管道焊接应有加强面高度和遮盖面宽度，电焊应符合下表规定。(见表5-23)焊缝形式厚度(mm)23467-10无坡口焊缝加强高度h(mm)
4、11.51.52焊缝宽度b(mm)5679有坡口焊缝加强高度h(mm)1.522焊缝宽度b(mm)盖过每边坡口约2mm表5-23电焊焊缝加强面高度和宽度(8)管道焊接时应注意1)不得在焊接表面引弧和试验电流。2)为减小应力和变形，应采取合理的施焊方法和顺序。3)焊接中应注意起弧和收弧处的焊接质量，收弧时应将弧坑填满。多层焊接的，层间接头应错开。4)管道焊接时，管内防止穿凿。5)除工艺上有特殊要求，每条焊缝应一次连续焊完，若因故被迫中断，应根据工艺要求采取措施防止裂纹，焊前必须检查确认无裂纹后，方可按原工艺要求继续施焊。6)对不合格焊缝，应进行质量分析，制定出措施后，方可进行返修，同一部位的返修

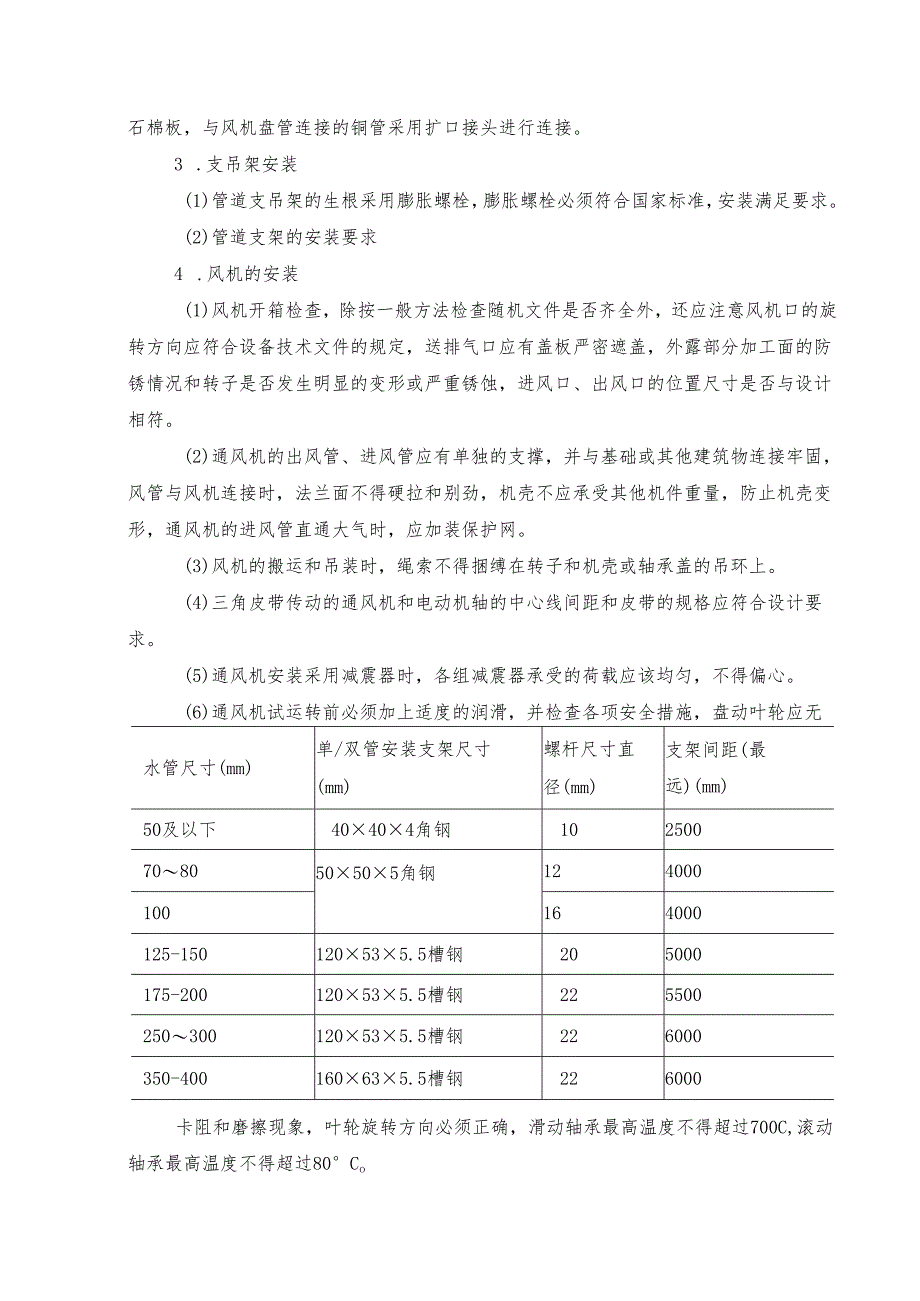

5、次数不应超过三次。(9)法兰连接时，需控制管口端面的倾斜尺寸和法兰连接的平行度，法兰垫料采用石棉板，与风机盘管连接的铜管采用扩口接头进行连接。3 .支吊架安装(1)管道支吊架的生根采用膨胀螺栓，膨胀螺栓必须符合国家标准，安装满足要求。(2)管道支架的安装要求4 .风机的安装(1)风机开箱检查，除按一般方法检查随机文件是否齐全外，还应注意风机口的旋转方向应符合设备技术文件的规定，送排气口应有盖板严密遮盖，外露部分加工面的防锈情况和转子是否发生明显的变形或严重锈蚀，进风口、出风口的位置尺寸是否与设计相符。(2)通风机的出风管、进风管应有单独的支撑，并与基础或其他建筑物连接牢固，风管与风机连接时，法
6、兰面不得硬拉和别劲，机壳不应承受其他机件重量，防止机壳变形，通风机的进风管直通大气时，应加装保护网。(3)风机的搬运和吊装时，绳索不得捆缚在转子和机壳或轴承盖的吊环上。(4)三角皮带传动的通风机和电动机轴的中心线间距和皮带的规格应符合设计要求。(5)通风机安装采用减震器时，各组减震器承受的荷载应该均匀，不得偏心。(6)通风机试运转前必须加上适度的润滑，并检查各项安全措施，盘动叶轮应无水管尺寸(mm)单/双管安装支架尺寸(mm)螺杆尺寸直径(mm)支架间距(最远)(mm)50及以下40404角钢102500708050505角钢124000100164000125-150120535.5槽钢20
7、5000175-200120535.5槽钢225500250300120535.5槽钢226000350-400160635.5槽钢226000卡阻和磨擦现象，叶轮旋转方向必须正确，滑动轴承最高温度不得超过700C,滚动轴承最高温度不得超过80Co(7)风机的外露部分应有防护罩。5 .冷却塔的安装(1)冷却塔安装应平稳牢固。(2)冷却塔的出水管口及喷嘴的方向和位置应正确，布水均匀。有转动布水器的冷却塔；其转动部分必须灵活，喷水出口宜水平，方向一致，不应垂直向下。(3)冷却塔应严格执行防火规定。冷却塔的安装应考虑维修平台，具体在安装之前解决。6 .其他设备的安装待其他专业设备选型定货后，根据设备说明书、设备技术文件和相关规范标准，派熟练的专业队伍进行安装，具体风其他专业设备的运输安装作业指导书。7 .系统试运转在所有设备安装完后，动态设备应进行试运转，小型简单设备根据说明书和有关技术文件规定进行试运转，试运转时要认真获取数据，并填写试运转记录,发现问题及时分析、处理，避免任何事故的发生。大型设备应在厂家专家的配合下进行试运转。各种设备的试运转、调试等要有完整的记录数据，作为日后交工记录。
