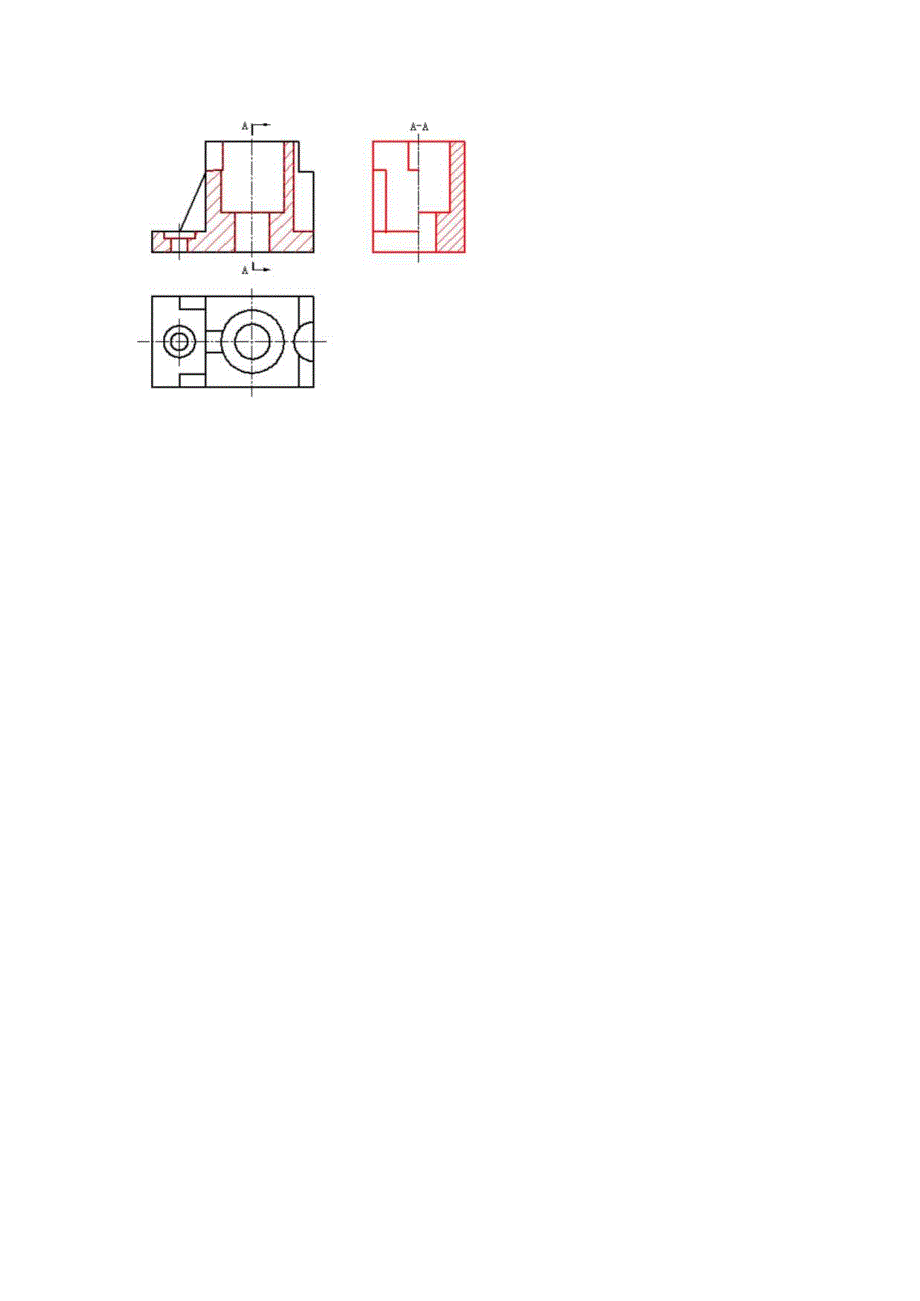

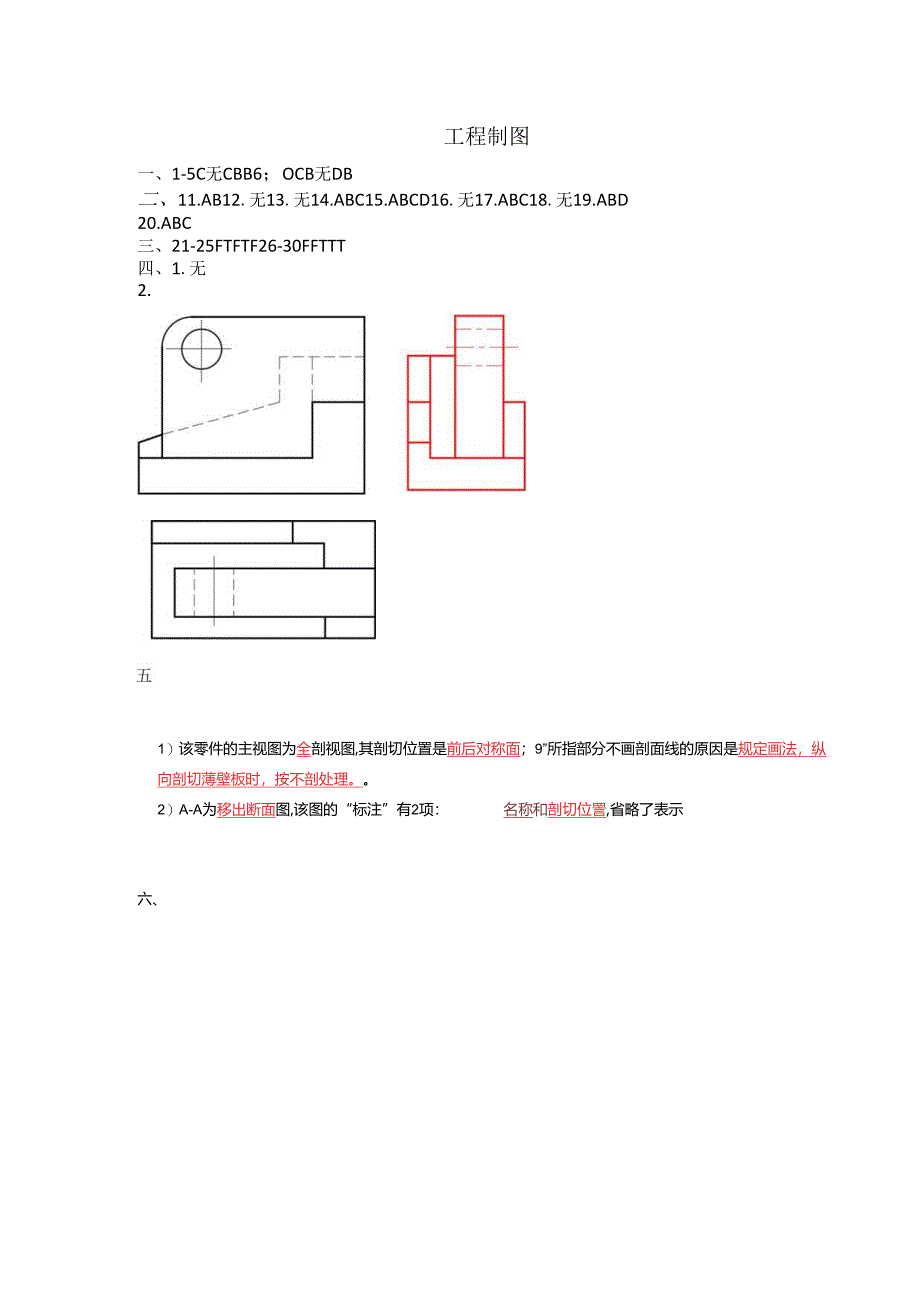

工程制图一、1-5C无CBB6；OCB无DB二、11.AB12.无13.无14.ABC15.ABCD16.无17.ABC18.无19.ABD20.ABC三、21-25FTFTF26-30FFTTT四、1.无2.1）该零件的主视图为全剖视图,其剖切位置是前后对称面；9”所指部分不画剖面线的原因是规定画法，纵向剖切薄壁板时，按不剖处理。2）A-A为移出断面图,该图的“标注”有2项：名称和剖切位詈,省略了表示投影方向的箭头,这是因为断面图形对称。3）该零件的三个总体尺寸分别是93、59524）图中5的斜孔，定位尺寸是10、30。5）尺寸02方冲中，（p22为基本尺寸，其上极限尺寸为022.033,下极限尺寸为。22,公差为0.033。6）图中表面粗糙度要求最高的表面是022圆孔面,所用评定参数是轮廓算数平均偏差Ra,参数值是3.2Um。六、
