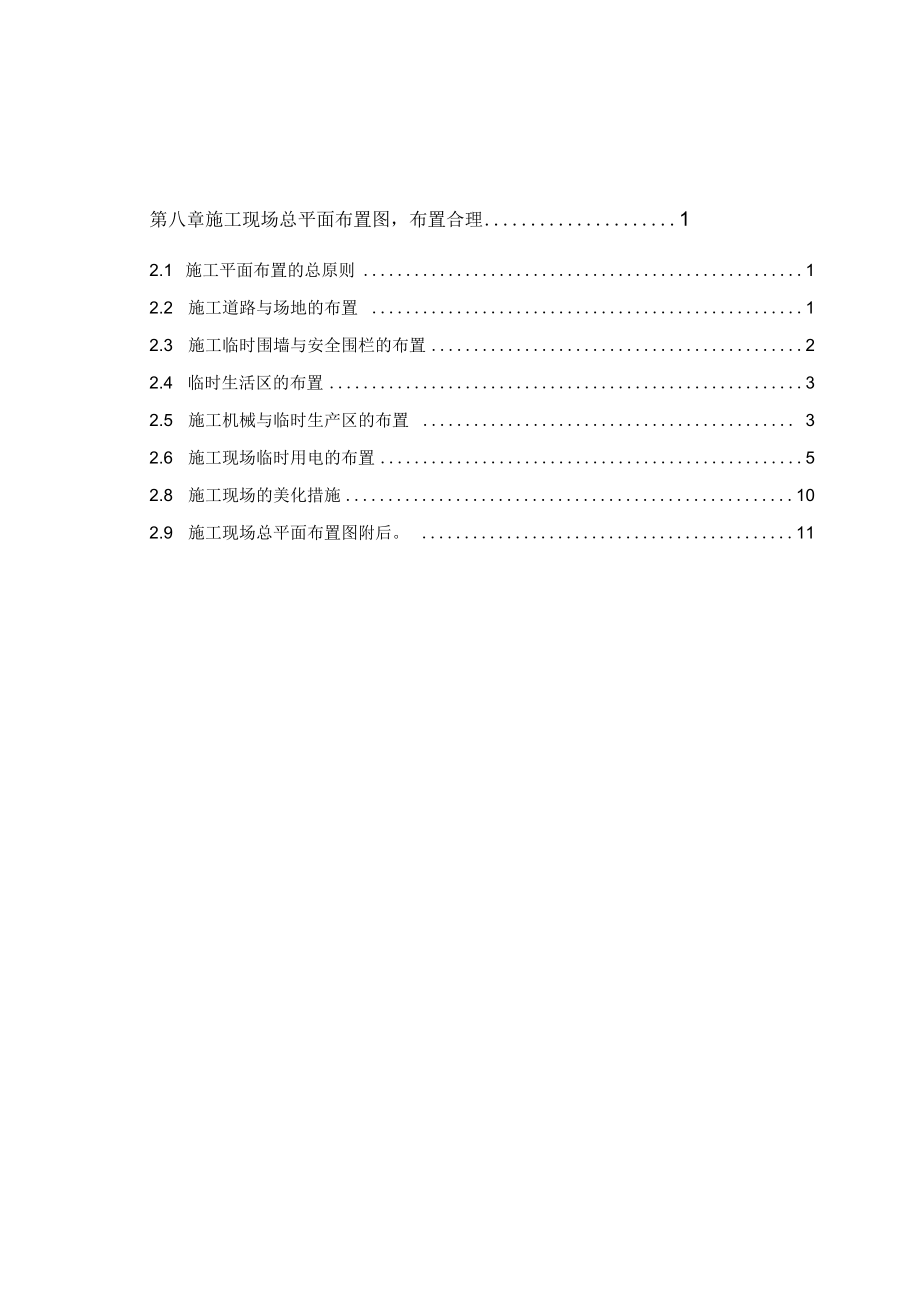

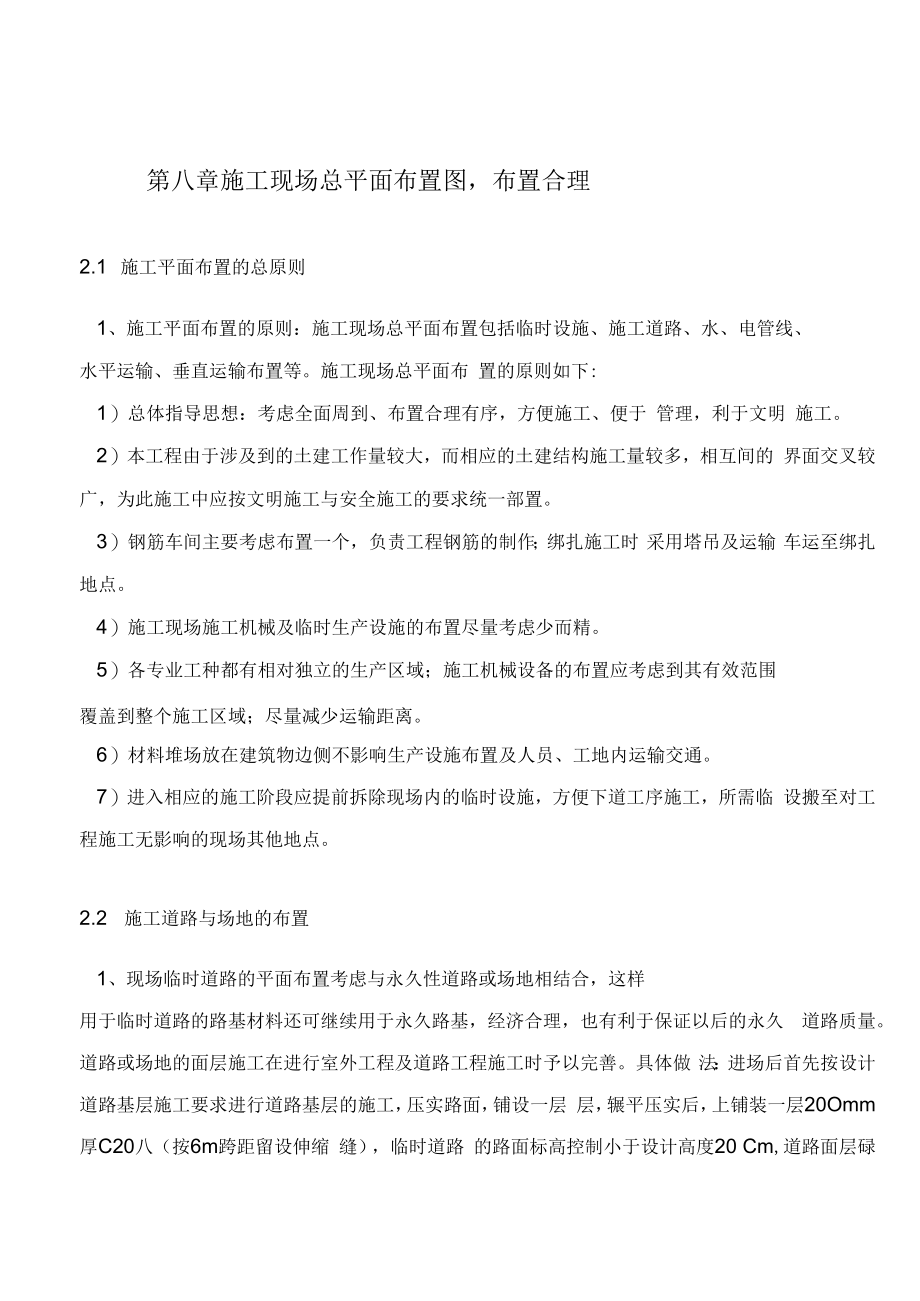

1、第八章施工现场总平面布置图，布置合理12.1 施工平面布置的总原则12.2 施工道路与场地的布置 12.3 施工临时围墙与安全围栏的布置22.4 临时生活区的布置32.5 施工机械与临时生产区的布置 32.6 施工现场临时用电的布置52.8 施工现场的美化措施102.9 施工现场总平面布置图附后。 11第八章施工现场总平面布置图，布置合理2.1 施工平面布置的总原则1、施工平面布置的原则：施工现场总平面布置包括临时设施、施工道路、水、电管线、水平运输、垂直运输布置等。施工现场总平面布 置的原则如下:1）总体指导思想：考虑全面周到、布置合理有序，方便施工、便于 管理，利于文明 施工。2）本工程由
2、于涉及到的土建工作量较大，而相应的土建结构施工量较多，相互间的 界面交叉较广，为此施工中应按文明施工与安全施工的要求统一部置。3）钢筋车间主要考虑布置一个，负责工程钢筋的制作；绑扎施工时 采用塔吊及运输 车运至绑扎地点。4）施工现场施工机械及临时生产设施的布置尽量考虑少而精。5）各专业工种都有相对独立的生产区域；施工机械设备的布置应考虑到其有效范围覆盖到整个施工区域；尽量减少运输距离。6）材料堆场放在建筑物边侧不影响生产设施布置及人员、工地内运输交通。7）进入相应的施工阶段应提前拆除现场内的临时设施，方便下道工序施工，所需临 设搬至对工程施工无影响的现场其他地点。2.2 施工道路与场地的布置1

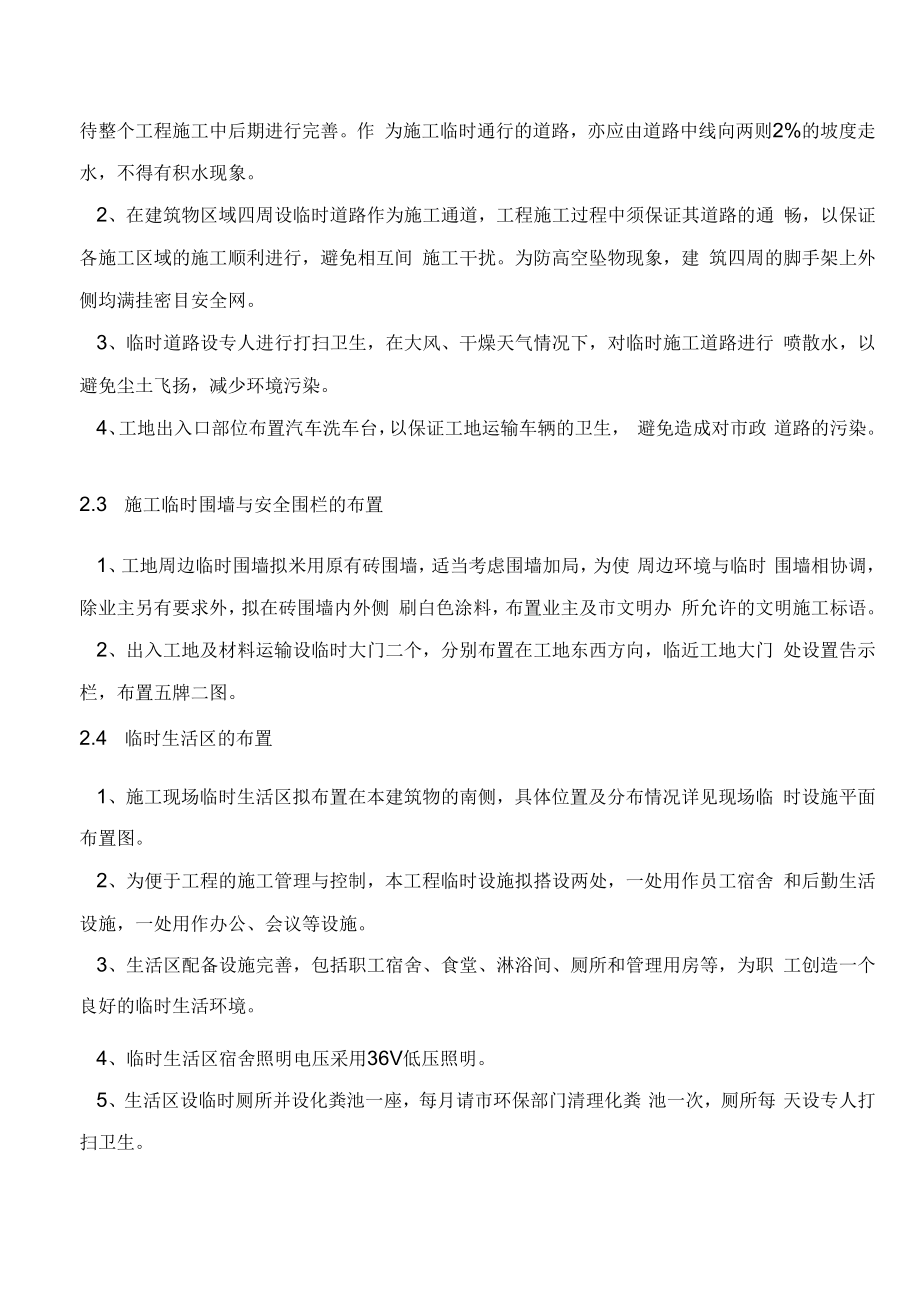

3、、现场临时道路的平面布置考虑与永久性道路或场地相结合，这样用于临时道路的路基材料还可继续用于永久路基，经济合理，也有利于保证以后的永久 道路质量。道路或场地的面层施工在进行室外工程及道路工程施工时予以完善。具体做 法：进场后首先按设计道路基层施工要求进行道路基层的施工，压实路面，铺设一层 层，辗平压实后，上铺装一层20Omm厚C20八（按6m跨距留设伸缩 缝），临时道路 的路面标高控制小于设计高度20 Cm,道路面层碌待整个工程施工中后期进行完善。作 为施工临时通行的道路，亦应由道路中线向两则2%的坡度走水，不得有积水现象。2、在建筑物区域四周设临时道路作为施工通道，工程施工过程中须保证其道路
4、的通 畅，以保证各施工区域的施工顺利进行，避免相互间 施工干扰。为防高空坠物现象，建 筑四周的脚手架上外侧均满挂密目安全网。3、临时道路设专人进行打扫卫生，在大风、干燥天气情况下，对临时施工道路进行 喷散水，以避免尘土飞扬，减少环境污染。4、工地出入口部位布置汽车洗车台，以保证工地运输车辆的卫生， 避免造成对市政 道路的污染。2.3 施工临时围墙与安全围栏的布置1、工地周边临时围墙拟米用原有砖围墙，适当考虑围墙加局，为使 周边环境与临时 围墙相协调，除业主另有要求外，拟在砖围墙内外侧 刷白色涂料，布置业主及市文明办 所允许的文明施工标语。2、出入工地及材料运输设临时大门二个，分别布置在工地东西
5、方向，临近工地大门 处设置告示栏，布置五牌二图。2.4 临时生活区的布置1、施工现场临时生活区拟布置在本建筑物的南侧，具体位置及分布情况详见现场临 时设施平面布置图。2、为便于工程的施工管理与控制，本工程临时设施拟搭设两处，一处用作员工宿舍 和后勤生活设施，一处用作办公、会议等设施。3、生活区配备设施完善，包括职工宿舍、食堂、淋浴间、厕所和管理用房等，为职 工创造一个良好的临时生活环境。4、临时生活区宿舍照明电压采用36V低压照明。5、生活区设临时厕所并设化粪池一座，每月请市环保部门清理化粪 池一次，厕所每 天设专人打扫卫生。6、生活区食堂附近设隔油池，确保污油不排入污水管道系统，污水 定期清
6、理，作深 埋堆肥处理。7、生活区垃圾实行袋装化，设专用垃圾桶，每天设专人清理生活垃 圾。8、生活区临时设施布置示意图附后。2.5 施工机械与临时生产区的布置1、施工机械的布置1）本工程建设规模大、建筑体量大，施工机械的配备和布置应结合本工程特点及工 期要求，最大程度地满足施工需要。2）本工程的施工将充分体现我公司的综合实力和完善配套能力，我公司施工机械配 备不但数量可观而且性能精良，完全可满足本工程的 施工需要。为确保本工程的施工顺 利开展，公司将统一调配各种高性能、低消耗的机械设备直接进场投入使用。3）施工机械的布置：根据现场平面布置总图的要求统一规划合理布置到相应位置。 垂直运输是整个工程
7、施工中主要环节，本工程拟布置1台QTZ60塔吊，其回旋半径基本上可覆盖工程主体和主要生产区和 材料堆场。塔吊 的安装时间放在进场后土方开挖完成后进行，塔吊基础的底标高与地下层基础底标相一 致，在地下室基坑挖土后即可进行 塔吊基础的施工。考虑到周围建筑物在塔吊的回转半 径范围内，塔吊一次安装高度控制在30m以上，其最高度高出周围建筑的高度，塔吊 运行具体实施按塔吊使用说明、塔吊标准规范及本公司的有关附着式塔吊基础及附 着实施细则的有关规定执行。4）本工程采用商品碌，结构碌用量较大，一层一二层以下直接采用 汽车泵泵送浇筑 碌，三层以上采用固定泵泵送浇筑碌。碌泵机的布置 应考虑碌运输车辆的进出和会车
8、方 便，本方案考虑泵机放在道路交通 方便处，每台泵机的碌供应车辆按指定的运输路线进 出，彼此不发生冲突。泵机的布置还应考虑到泵管的铺设与固定。5）考虑零星构造柱碌搅拌和砌筑砂浆及零星抹灰砂浆的拌制，本工 程拟布置一个集 中零星碌及砂浆搅拌棚，小用量的砂浆或构造结构碌采用施工电梯或塔吊运输。6）钢筋加工制作基本上集中在一个钢筋加工车间，车间内设置 2台钢筋对焊机、2台钢筋弯曲机和2台钢筋切断机。7）场内设置木工加工棚一个，内设锯板机和木工平刨机各四台。8）生产区设总配电间一座，按三线五相制、TN-S系统、三级配电二级保护、分路 控制分级管理的原则布置供电线路。2、施工现场生产区的布置1、在布置临
9、时生产区时，应同时考虑材料堆场的布置部位，原则上 应满足就近布置、 分类堆放的要求。2、临时生产区的布置将随着施工形象进度的开展作相应的调整。装修所用的材料和部分安装材料可利用建筑物室内进行堆放。3、工地总配电房及临时生活、施工、办公等用房均考虑布置在现场临时设施搭设计划表:用途面积（平方米）位置需用时间职工宿舍3.6*6.3*80 间=1814.0详见施工半向布置图544天门卫3*5*2 间=30详见施工半向布置图544天办公室、会议室3.6*6.3*18 间=408.2详见施工半向布置图544天配电问3*451 间=13.5详见施工半向布置图544天磔养护室3*5*1 问=15详见施工半向
10、布置图480天机修问3*5*1 问=15详见施工半向布置图520天木工房10*4*1 问=80详见施工半向布置图500天洗浴问4*6*1 问=24详见施工半向布置图520天食堂5*6.2*4 间=124详见施工半向布置图544天男女厕所6*8*1 IhJ =48详见施工半向布置图544天钢筋加工棚6*15*2 间=180详见施工半向布置图350天水泥库5*6*3 间=90详见施工半向布置图520天搅拌机棚5*6*3 间=90详见施工半向布置图480天砂浆6*10*3 问=180详见施工半向布置图450天材料库6*10*1 问=60详见施工半向布置图540天2.6 施工现场临时用电的布置1）临时
11、供电布置：按分路控制、分级管理、三级配电、二级保护的原则，现场按TN-S三相五线制系统布置，临时供电由现场业主供电网接出，现场接驳点所有用电回路均采用橡皮绝缘电缆，穿过现场临时道路或施工场地地下预埋保护钢管，埋地深度不小于30 cm；楼层供 电采 用桥架和明配管。2)临时配电计算：(1)临时用电的设计计算及主要机械设备用电量。主要机械设备用电量统计表序 号设备名称型号 规格数量国别 产地制造 年份额定功率(KW生产能力用于施工部位备注1塔吊QTZ-601台张家港201235.560Tm主体结构自有2施工电梯SCD20002台南京20125.5良好主体结构自有3木工平刨MB5732台南京2010
12、2.5良好主体结构自有4钢筋切断机GJ7-402台江阴20103.5良好主体结构自有5电焊机BXI-3004台南京200912良好主体结构自有6闪光对焊机UN1-1002台江阴201095良好主体结构自有7电动切割机T3GA4008台上海20122.0良好安装施工自有8电焊机BX120-16台南京20117.5良好安装施工自有9搅拌机JZC3502台南京20114.5良好二次结构自有10卷扬机5T2台南京20117.5良好主体结构自有11氯弧焊机AX-3002台南通20115.5良好安装施工自有12电焊机BX300-24台南通201110良好安装施工自有13木工园盘锯MJ1092台南京2012
13、3.5良好主体结构自有14蛙式扣会机BA-215A2台南京20101.1良好基础施工自有15磔振动棒ZX-5020台南京20112良好主体结构自有16平板振动机ZB114台南京20111.2良好主体结构自有17台式钻床ZQ41164台上海20102.0良好安装施工自有18联合角咬口机YZL15W2台南京20102.0良好安装施工自有19角钢卷园机JY-401台南京20112.0良好安装施工自有20电动套丝机23TLI32台上海20111.2良好安装施工自有21电锤B08CH14把德国20120.5良好安装施工自有22电动试压泉4D-SY4台南京20111.2良好系统打压自有22水泵PT2A4台南京20113良好地下室排水自有23反铲挖掘机OAT3201辆南京2009300良好土方开挖-C 30.3m24钢筋弯曲机GWJ40A4台南京20102.8良好主体结构自有E P1=467.5KW工P2=248KVA工 P3=67KW上述临时用电额度计算中未考虑到一些小型机械的临时用电额，主 要因素一 方面其用电量较少，另一方面这此小型机械使用时，一部分土建施工机械还未 开始使用或己拆除。施工临时用电计算由上表可知：电动机额定总功率E P1=467.5KW0电动机额定总电容量Z P2=248KVAo施工现场照明用电E P3取67KWo总
