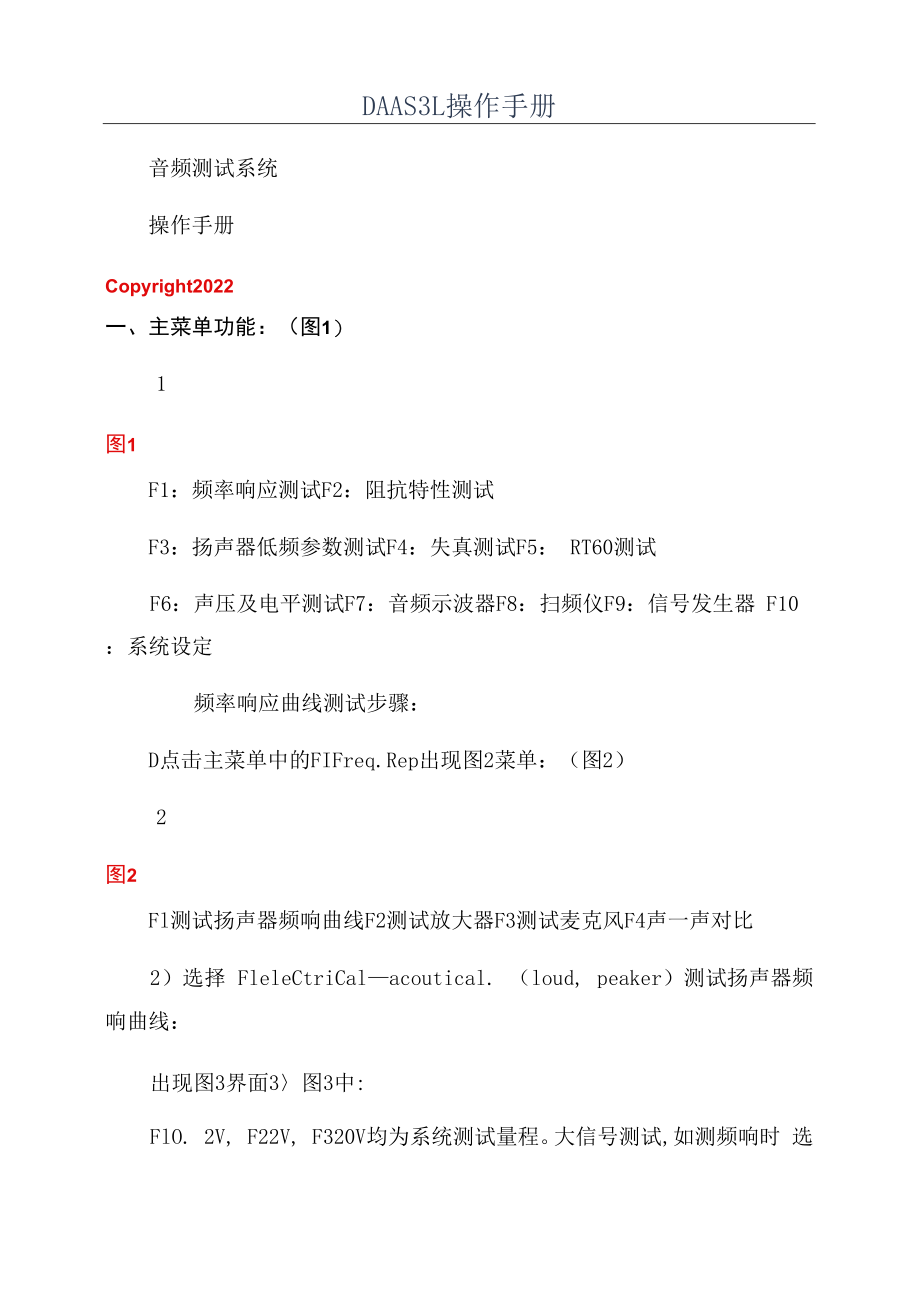

DAAS3L操作手册.docx_第1页
第1页 / 共17页

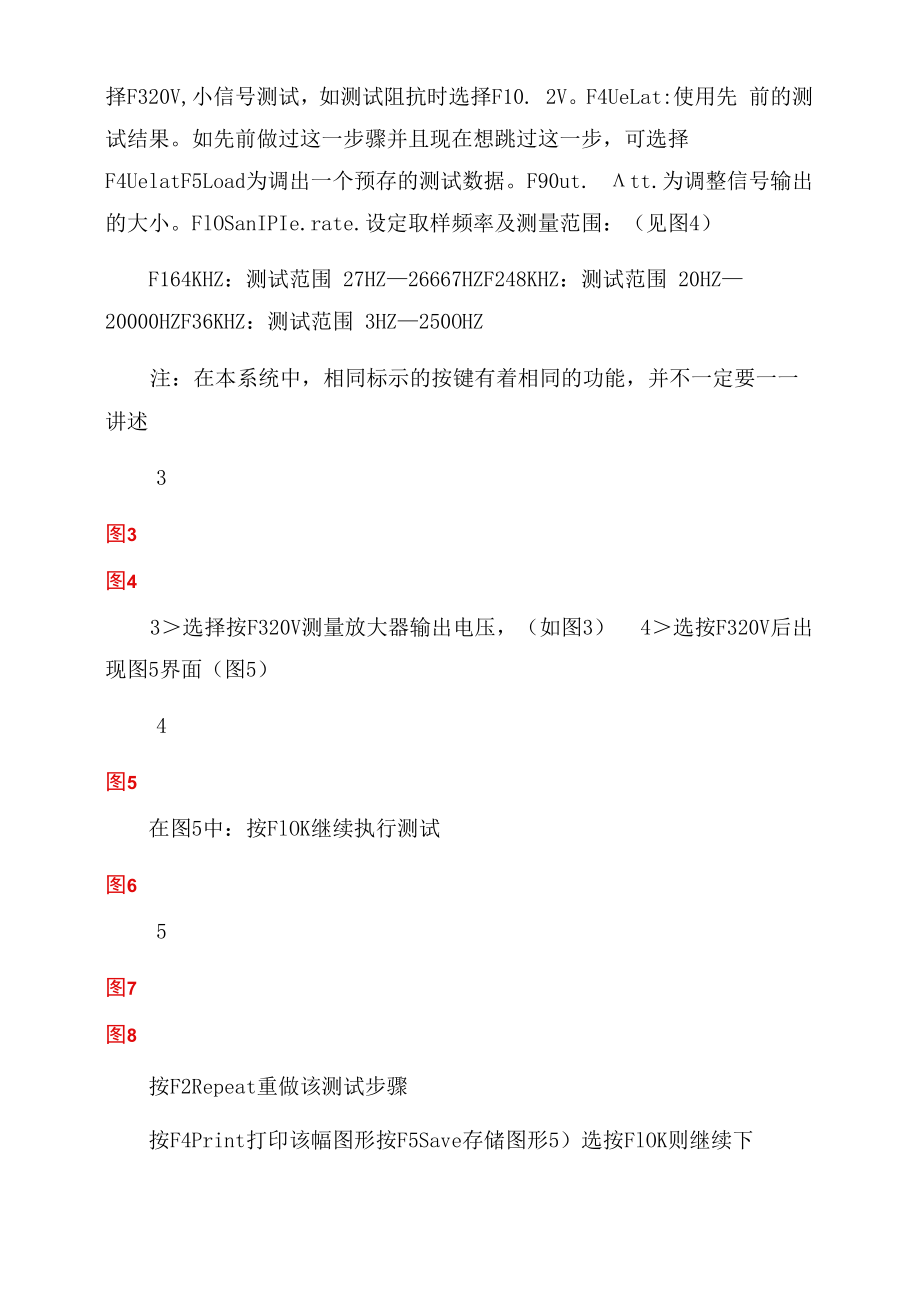

DAAS3L操作手册.docx_第2页
第2页 / 共17页

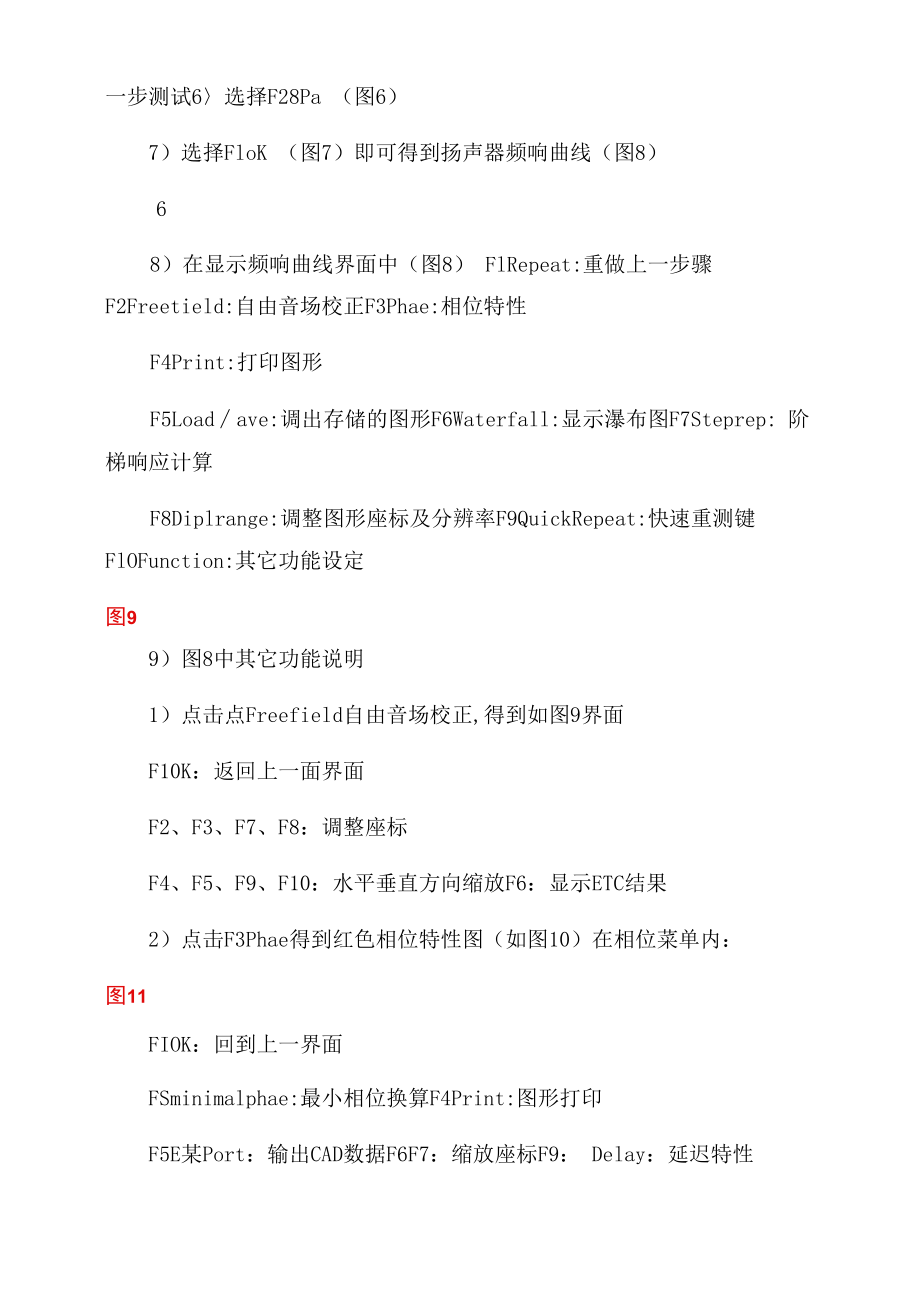

DAAS3L操作手册.docx_第3页
第3页 / 共17页
DAAS3L操作手册.docx_第4页
第4页 / 共17页
DAAS3L操作手册.docx_第5页
第5页 / 共17页
DAAS3L操作手册.docx_第6页
第6页 / 共17页
DAAS3L操作手册.docx_第7页
第7页 / 共17页
DAAS3L操作手册.docx_第8页
第8页 / 共17页
DAAS3L操作手册.docx_第9页
第9页 / 共17页
DAAS3L操作手册.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《DAAS3L操作手册.docx》由会员分享,可在线阅读,更多相关《DAAS3L操作手册.docx(17页珍藏版)》请在第壹文秘上搜索。

1、DAAS3L操作手册音频测试系统操作手册Copyright2022一、主菜单功能:(图1)1图1F1:频率响应测试F2:阻抗特性测试F3:扬声器低频参数测试F4:失真测试F5: RT60测试F6:声压及电平测试F7:音频示波器F8:扫频仪F9:信号发生器 F10:系统设定频率响应曲线测试步骤:D点击主菜单中的FIFreq.Rep出现图2菜单:(图2)2图2Fl测试扬声器频响曲线F2测试放大器F3测试麦克风F4声一声对比2)选择 FleleCtriCalacoutical. (loud, peaker)测试扬声器频 响曲线:出现图3界面3图3中:FlO. 2V, F22V, F320V均为系统测

2、试量程。大信号测试,如测频响时 选择F320V,小信号测试,如测试阻抗时选择F10. 2V。F4UeLat:使用先 前的测试结果。如先前做过这一步骤并且现在想跳过这一步,可选择 F4UelatF5Load为调出一个预存的测试数据。F90ut. tt.为调整信号输出 的大小。FlOSanIPIe.rate.设定取样频率及测量范围:(见图4)F164KHZ:测试范围 27HZ26667HZF248KHZ:测试范围 20HZ20000HZF36KHZ:测试范围 3HZ250OHZ注:在本系统中,相同标示的按键有着相同的功能,并不一定要一一 讲述3图3图43选择按F320V测量放大器输出电压,(如图3

3、) 4选按F320V后出 现图5界面(图5)4图5在图5中:按FlOK继续执行测试图65图7图8按F2Repeat重做该测试步骤按F4Print打印该幅图形按F5Save存储图形5)选按FlOK则继续下一步测试6选择F28Pa (图6)7)选择FloK (图7)即可得到扬声器频响曲线(图8)68)在显示频响曲线界面中(图8) FlRepeat:重做上一步骤 F2Freetield:自由音场校正F3Phae:相位特性F4Print:打印图形F5Loadave:调出存储的图形F6Waterfall:显示瀑布图F7Steprep: 阶梯响应计算F8Diplrange:调整图形座标及分辨率F9Quic

4、kRepeat:快速重测键 FlOFunction:其它功能设定图99)图8中其它功能说明1)点击点Freefield自由音场校正,得到如图9界面F10K:返回上一面界面F2、F3、F7、F8:调整座标F4、F5、F9、F10:水平垂直方向缩放F6:显示ETC结果2)点击F3Phae得到红色相位特性图(如图10)在相位菜单内:图11FIOK:回到上一界面FSminimalphae:最小相位换算F4Print:图形打印F5E某Port:输出CAD数据F6F7:缩放座标F9: Delay:延迟特性83)点击F6waterfall得到瀑布图(图11) FIOK返回上一界面4)点 击F8DipLran

5、ge调整纵横向座标及分辨率(图12)图12FlSetupfrequeneya 某 i 调整水平显示范围 F2Setupmagnitudea 某 i 调整整纵向分辨率5)点击FloFUnCtion,进入其它功能设定(图13)FIE某POrtCUrVe:储存当前测试曲线F2Correctditanceloudpeakermic:手动修正扬声器与麦克风之距 离F3Makload/aveimport/new:品管功能键见操作手册之品管功能说明 F4Smoofh:平滑键提示:1)在测完频响曲线后,按住鼠标右键并拖动,可显示曲线上任何点的测试值2)曲线可利用光标键上下移动。图14二.扬声器阻抗特性的测试方

6、法1)在主菜单中选择F2Impedance (图14)注:在阻抗测试界面内所有与频响测试界面中相同的按键均具有相同的意义及功能1 O图152)选择FlStart做基准测试(图15)阻抗线不联扬声器F9Serreit: 设定取样电阻值,校正测试结果。图163)基准测试完毕,选择FIOK (图16)1 1图174)联接好待测扬声器,选择F10.2V (图17) 5)选择FIOK即可得到 阻抗曲线(图18)图181 2图196)在阻抗曲线界面内(图19)F2Mak:绘制阻抗品管曲线功能键,点击F2Mak,得到图20界面图20F8MinIna某/L/C:显示测量曲线上的最大值与最小值,并测量电感 及电

7、容值1 3图21F6F7:放大及缩小显示分辨率FlLoadmakline:调出一条已绘制的品管线F2Savemakline:储存一 条品管曲线FSEnternewmak:绘制一条新的品管曲线点击FBEnternewmak:出现图21界面点击FIStart开始徒手绘制一条新的品管曲线,左键描点,右键结束 (图 22)图221 4图23图24三.扬声器低频参数测试1)在主菜单中选择F3Thielemall (图23)2)在图24所示的界面中选择FIStart开始基准测试3)在图25所 示的界面中选择FI0K,基准测试完毕图25图264)联好待测扬声器,选择FlO. 2开始测试(图26)1 6图27

8、5)选择 FlOK (图 27)图286)在中央询问框输入扬声器为直流电阻(图28)后确定即得到扬声 器Fm值及Qt值(图29)2 7图29图307)若要继续测得VAS值,在图29中点按F2VAS键8)选择F10. 2V 开始测试VAS值(图30)3 8图31图329)选择FloK (图31)后,在中央询问菜单中依次填入扬声器有效的 振动直径及附重的重量后按回车键确定(图32)1 9图3310)即得到扬声器ThieleSmaII参数(图33) F3Fit显示加附重后的谐振 峰幅度。图34五.失真测试1)进入主菜单选择F4Harmdit (图34)4 0图352)在图35界面中:FlHarmdi

9、tinglemeauring (peltrum):单点谐波失真测试。F2Ditortioncurvevfrequency: 1008000hz 频率失真测试。FBDitortioncurvevfrequency, e 某 ternal: 2014000hz 失真测试(3L+版软件仅支持PII芯片组)F4Intermodulationditortion:互调失真测试3)例如测试IOOHZ-800HZ失真,选择F2进入测试界面(图36)FlStart:开始执行失真测试F2Inputelet:选择输入端及量程,测试扬声器一般选择F28Pa,而 测试放大器时一般选择F5Line20V (图37)图37

10、F4Tettreq:选择测试频率范围4)选择FlStart开始失真测试图385)选择 FloK (图 38)6)得到图39所示谐波失真曲线图F7F8:调整曲线在座标中的位置2 2图39图40四.RT60延时时间测试1)进入主菜单选择F5RT60 (图40)2 3图41图42F1F2F3F4F5F6F7F8F9:各个测试频率点,以倍频率分布关系排列F5: Inputelect:麦克风量程选择,一般选择8Pa2)例如测试IOOOHZ点混响时间,则先按FIlOOOHZ (图41)3)得出图42所示界面,调整白色比较线与衰减曲线上最陡的一般平 行即可得出频率延时时间。F2F3F7F8F9F10:调整曲

11、线座标,F5:平滑衰减曲线2 4五.声压与电平测试1)进入主菜单选择F6Leve (图43)图432)在图44界面中:FlStart:开始测试F2Inputelect:选择输入通道及量程,若测试放大器,则选择F5Line20v,若测试扬声器则选择F2Microphone8pa (图45)F3OutAtt,调整系统输出讯号大小,用光标键或鼠标修改(图46) FlOParameter:修改讯号及显示窗口3)按图44中界面中FIStart开始测试声压4)选择FloK (图47)得到 声压柱状图(图48)调整座标按F2、F3、F7、F82 5图44图46图47图48六.示波器图491)进入主菜单选择F

12、7Scope (图49) 2)在图50界面中2 8图50F4Time+, F9Time-:调整测试时间宽度F5Tetignal:选择测试讯号FlOSamplerate:选择测试频宽图513)点击F5tetignal选择IKHZ讯号(图51)2 9图524)点击F2Inputelect选择通道及量程,例如选择F2Microphone8pa, 麦克风输入。(图52)5)点击FIStart开始测试,要终止测试按F2Paue暂停,得到图53 波形图536)图53中FlRetart:重新启动测试F2F3ReZoomt:放大缩小波形F6、F7、F8、F9:调节器整波形座标3 0F5Spektrum:显示频

13、谱分布分量图54七.扫频仪1)进入主菜单选择F8Spectrum (图54)图552)在图55界面中:F4FFTParam:选择FFT点阵数量及窗口形式F5TetignaL选择测 试讯号FlOSamplerate:选择测试频段3)点击F2Inputelect选择通道及量程,并点击F8、F9设定显示座 标后点击Start开始测试4)在图56界面中,按F2Paue暂停测试,并将实时测到的结果显示于数 据框中。5)暂停后通过F2F3F7F8移动十字光标,数据框左上角即显示曲 线上任一点值。6)在任何状态下按ESCeanCel键均可退出测试状态。3 2图57八.信号发生器1)进入主菜单选择F9Play

14、ignal (图57)图582)在图58界面中:FlPlayaignalfile:播放一个系统自带的信号文件F2Playinuignal:播放一个正弦波信号,键入频率即产生信号 FBPlayquareignal:播放一个方波信号,键入频率即产生信号 F4Playtriangleignal:播放一个三角波信号,键入频率即产生信号3) 点击 FlPlayaignalfile,3 3图59可播放系统自带信号文件(图59),用光标键或鼠标键选择信号文 件。图60九.系统设定1)点击 FlOOPtion (图 60)图612)在图61所示界面中:F1:电声特性测试时信号衰减量F2:阻抗特性测试时信号衰减

15、量F3: CAD数据输出格式F4:启动/关闭声音警示3 4F5:选择数据储存盘F6:设定取样频率F7:输入过载时启动/关闭屏闪警示F8:打印机设定(图62):本系统支持全系列HP打印机,对照型号选择打印机类型,若使用非HP打印机时,则应选择F4PC某-E某Port (bw)图62F9:选择外部控制设备F10:F11:宏记录路径F12: PC某图片或CAD数据输出路径t F1:F2:频响测试与阻抗测试时的选项t F3:桌面颜色设定fF4:系统 设定3 5点击t F2进入(图63)频响与阻抗测试选项:Fl:选择效率单位,5项可选(图64)必要时输入扬声器阻抗值图64F2:启动平滑功能F3:选择自动/手动测试距离输入F4:瀑布图延时座
