资源描述

《RSR30-X系列灵活全业务路由器产品介绍(V1.3).docx》由会员分享,可在线阅读,更多相关《RSR30-X系列灵活全业务路由器产品介绍(V1.3).docx(18页珍藏版)》请在第壹文秘上搜索。

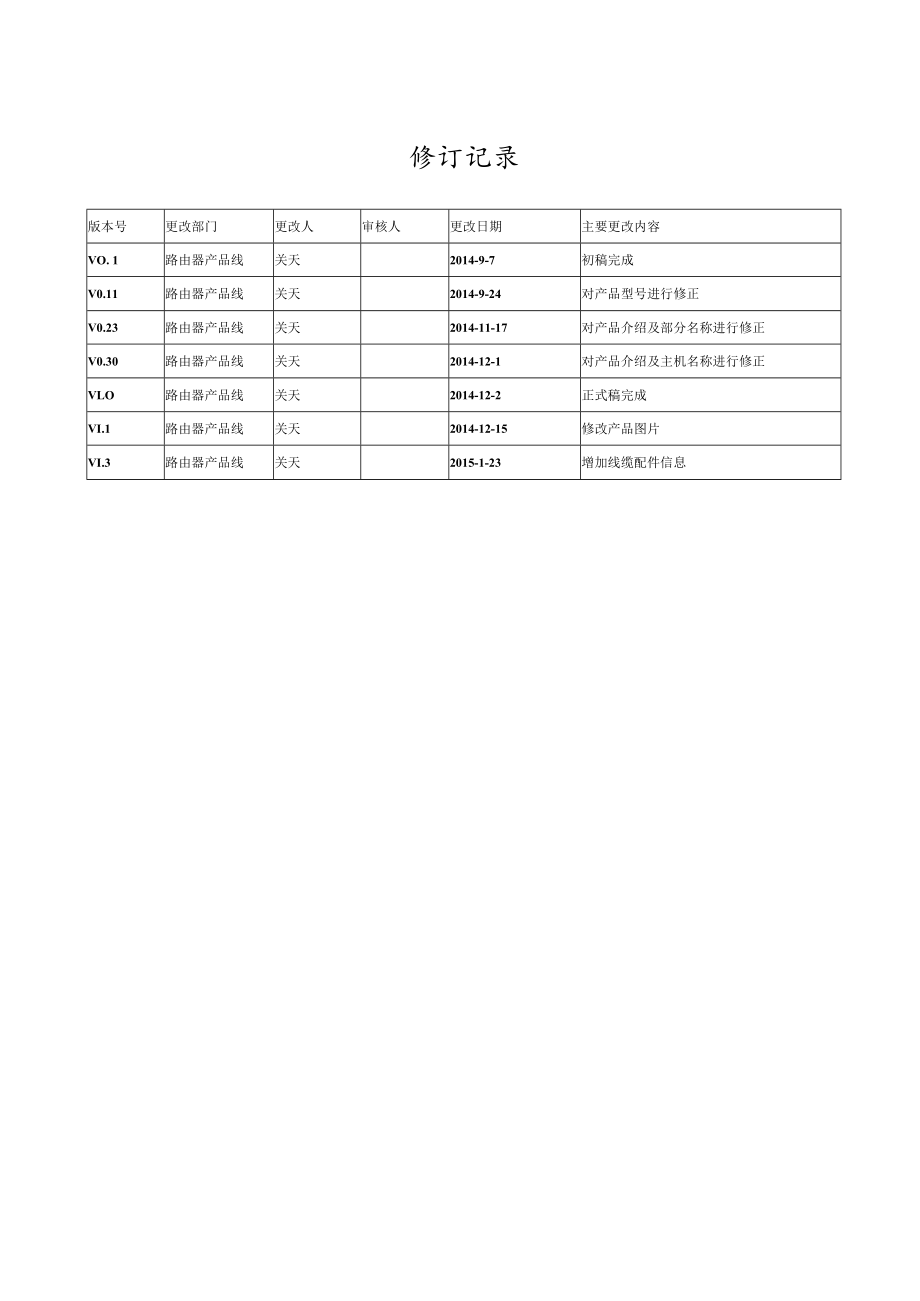

1、文档类型:产品彩页文档密级:公开RSR30-X灵活全业务路由器产品介绍V1.3星网锐捷网络有限公司版权所有侵权必究修订记录版本号更改部门更改人审核人更改日期主要更改内容VO. 1路由器产品线关天2014-9-7初稿完成V0.11路由器产品线关天2014-9-24对产品型号进行修正V0.23路由器产品线关天2014-11-17对产品介绍及部分名称进行修正V0.30路由器产品线关天2014-12-1对产品介绍及主机名称进行修正VLO路由器产品线关天2014-12-2正式稿完成VI.1路由器产品线关天2014-12-15修改产品图片VI.3路由器产品线关天2015-1-23增加线缆配件信息本文档介绍

2、了 RSR30X系列灵活全业务路由器的产品图片、定位、特性、技术参数、典型应 用和订购信息等内容,用于市场宣传产品。使用注意事项:本文档可直接用于市场推广部印刷产品彩页。O如果您在阅读中产生疑问,请与文档维护人联系。产品图片1产品概述3产品特性4技术参数8典型应用场景9订购信息14产品图片 图 1 RSR30-X 路由器主机 RSR30-X-SPU10口图2 RSR30-X路由器扩展箱LPU-4HNM图3 RSR30-X路由器主机箱与扩展箱组合产品概述RSR30-X系列路由器颠覆传统箱式路由器设计理念,根据客户场景普适需求,将RSR30-X系列路由 器硬件体系创新性的分解为主机箱RSR30X-

3、SPUI0及扩展箱LPU-4HNM (主机箱与扩展箱通过高速电缆 连接),使得客户能根据实际需求选配设备组件,最大限度地为客户降低成本。RSR3O-X系列路由器全面继承锐捷VCPU, REF, X-FIow技术,完备抗流量攻击能力,完善的QoS 机制保障多业务部署;具有很强的可伸缩性、可配置性,支持多种接口,内置全业务特性,将IPV6、BGP、 IPSec、MPLSVPN、H-QoS.组播等技术融合起来。RSR30-X系列路由器以其创新设计、高可用性、高性能、多业务、高安全、热拔插和热备份等优势, 支撑企业业务运营和承载网络的建设,有效提高网络价值并节约网络建设成本。产品特性低成本,灵活部署

4、RSR30-X系列路由器采用主机箱与扩展箱分离设计,客户可根据实际需求购买扩展箱,大幅降低成本支出。 RSR30-X主机箱与扩展箱可灵活组合(一个主机箱带两个扩展箱,两个主机箱带一个扩展箱),满足多种业务部署需求,进行全面保障。先进的硬件处理技术 RSR30-X系列路由器基于无阻塞交换架构,采用业界领先的多核处理器,通过锐捷特有的VCPU和多线程处理技术,实现数据转发平面和协议控制平面分离,并实现多个处 理内核之间的负载均衡。另外,不同处理内核占用系统的资源可以根据实际需要来进行 调节,在设备需要更多资源处理协议和控制报文时,可以给负责设备管理的内核配置更 多的资源;在设备需要处理更多的报文转

5、发时,可以给负责报文转发的内核分配更多的 资源,实现资源的可管理,可支配。 支持控制平面CPU保护,分布式、多级的上进程报文的识别和QoS机制,支持用户定制的上CPU的报文策略管理。成熟稳定的操作系统 RSR30-X系列路由器采用锐捷成熟稳定的RGOS操作系统,RGoS操作系统具有三大关键特性:完全模块化、开放性、安全性。 完全模块化:模块化操作系统的优势是各功能和进程各自独立,可以实现相互故障隔离,极大提升系统稳定性,这是模块化设计的最大优势;另外完全模块化设计,在开发 的新功能不影响原有功能,提升了新功能开发与测试效率,可以更加快速地提供新功能 和新技术。 开放性:RGOS拥有一个“硬件抽

6、象层”,因此RGOS可以通过不同的设备驱动程序连接不同的硬件设备,目前锐捷网络交换产品和路由产品都统一到了 RGoS操作系统平台, 而未来还计划扩展到无线、存储、安全等产品线。在软件设计方面,RGoS还拥有 POSlX可移植操作系统接口,该接口是国际标准接口,通过POSIX,操作系统的内核可 以和各种符合POSIX接口的软件功能模块通信和调度。 安全性:锐捷RGOS从操作系统的层面上保证了网络的安全,通过RNoS流量管理技术,设备防攻击技术,状态防火墙技术等保证了设备在各种复杂环境下稳定可靠运行。高性能全业务内置 RSR30-X系列路由器内置全业务特性,将NAT、IPV6、BGP、IPSec、

7、MPLS VPNH-QoS组播等技术融合,无须单独购买软件LiCenSe或业务板卡,最大限度节省用户投 资。 RSR30-X系列路由器内置支持流量可视化功能,通过国际标准的IPFIX技术和高达1比1的采样比,实现对网络流量的7x24小时不间断监控,及时发现异常及突发流量,把 故障隐患消灭在萌芽状态,保证网络的健康可靠运行;依靠锐捷专利的流表技术,实现 流量采样的同时对路由器的业务性能无任何影响。 RSR30-X系列路由器支持IPSec、GRE、L2TP等VPN组网相关的业务特性,便于企业利用3G和4G进行移动宽带专网的构建。RG-RSR30-X系列路由器具备强大的业务处理 能力,以SMl加密为

8、例,RG-RSR30-X系列路由器可支持高达IGbps的加解密性能。 RSR30X系列路由器提供高性能、灵活的QoS特性,可实现网络流量的精细化管理和控制。提供先进的队列调度、拥塞避免、拥塞管理、流量监管、流量整形、优先级标记 等功能,可精确保证不同业务的带宽、时延、抖动和丢包率,满足不同用户、不同业务 等级的“区分服务”的要求。支持最高上下行各5级的精细化H-QoS特性,满足高性 能、便于管理的集中式QOS部署模式。高效快捷的分布式转发技术 采用锐捷特有的高速报文转发技术分布式REF,在报文转发之前预先构建好了高速转发表,报文转发时只需要根据此转发表来处理即可,避免了传统报文转发需要数据链路

9、 层、网络层串行参与转发的流程,大大提高了数据的转发效率。 另外通过流表技术,在业务处理板启用QoS、ACL、NAT、PBR等业务时对转发性能基本没有影响,真正做到业务与性能的完美结合。强大的路由处理能力 RSR30-X系列路由器支持IPv4IPv6静态路由,各种动态路由协议,满足各种组网要求;另外支持策略路由功能,可对网络流量进行灵活的控制和调度,满足金融、政府、 企业网等用户的路由特性要求。 依托高性能流表、快速转发技术,通过GR、FRR和BFD等功能,改善传统路由协议的收敛机制,实现大型网络的极速收敛。立体化安全性设计 RSR30-X系列路由器支持从链路层到应用层,从MAC地址、VLAN

10、至IJURL等的针对性安全访问控制;通过全内置的状态防火墙功能,实现从设备端口到CPU的硬件级攻击 防御;通过灵活的准入策略,帮助用户简单规划接入终端的权限划分。 针对跨广域网的VPN通信,采用最高安全级别的国密局加密算法(SM1/2/3/4)进行加固,保障企业总分机构端到端的安全接入。全面的MPLS VPN功能 RSR30-X系列路由器支持全面的MPLS协议;支持全分布式的二层、三层的VPN业务。提供高性能、安全和多层次的MPLSVPN解决方案。 RSR30-X系列路由器支持分布式组播VPN,在MPLS VPN网络在线开启高性能的组播业务,满足用户的视频会议、远程教学等组播业务需求。IPv6

11、的全面支持 支持多种IPv6路由技术,如静态路由、等价路由、策略路由、OSPFV3、RIPngBGP4+、IS-ISV6等路由技术,满足未来大规模IPv6网络的部署。 支持多种IPv6的过渡技术,如双栈、手工隧道、ISATAP、6to4隧道等,利用这些过渡技术,可有效地满足IPv4网络到IPv6网络的过渡。 此外,还支持地址自动配置、ICMPV6、ICMPV6重定向、ACL for IPv6 TCP/UDPfor IPv6等大量IPv6的相关技术。 通过对IPv6全面的支持,在最大的限度上保护了用户已有的投资,使得目前的IPv4网络也能够平滑迁移到IPv6。电信级可靠性设计 选配双主控引擎设计

12、:可采用双主控引擎,避免路由引擎单点故障 关键模块的冗余:路由引擎冗余、电源冗余、双启动映像文件。 关键部件热拔插:路由引擎热拨插、业务模块热拨插、电源热拔插。 模块化软件设计:完全采用模块化的设计,各功能模块互不干扰,大大降底了各功能之间的藕合关联度,大幅度提升了软件的稳定性。 多种备份机制:支持VRRP,结合BFD/DLDP故隙快速检测机制,实现快速的VRRP倒换能力;支持链路备份机制、支持路由备份。 所有RSR系列路由器使用同一个RGOS软件系统,给维护带来极大的方便。灵活的设备管理 RSR30-X系列路由器支持支持用户分级管理和口令保护、通过多核CPU技术实现控制和转发分离,保证在任何

13、环境下都能够实现对设备的管理;对登录用户进行认证,不同 级别的用户给予不同的管理权限,保证设备的安全。绿色节能设计 RSR30-X系列路由器设计中贯彻环保节能的设计理念,主机箱与扩展箱分离设计改变传统箱式设备供电模式,按需使用,分体供电,降低机房能耗。技术参数技术参数参数描述设备型号RSR30-X主机型号RSR30-X-SPU10扩展箱型号RG-LPU-4HNM支持扩展箱数量2个业务插槽最大可支持到10个HNM插槽转发性能7-60MppsUSB 接口1个,支持USB2.0标准固化以太网接口RSR30-X-SPU10 固化 9 个 GE 接口,其中 8ComboSD卡插槽1个内存2G可用模块HN

14、M-8E1/CE1HNM-SEC尺寸(WxDxH, mm)44043544.2电源支持冗余电源温度工作温度:CrC到50存储温度:-4Oe至U 70湿度工作湿度:10%到90% RH 存储湿度:5%到95% RH典型应用场景RSR30-X系列路由器定位于IP城域网以及各种大型IP网络的汇聚位置应用,也可用于企业出口。以 其高可用性、高性能、多业务、高安全、热拔插和热备份等优势,支撑行业和企业用户业务运营和承载网 络的建设,有效提高网络价值并节约网络建设成本。中心和分支机构安全加密组网应用(高密GE)应用特点: 中心(总部)采用锐捷RSR30-X汇聚路由器,通过板载9个GEnl或增配HNM-GE接口板接入 内部服务器及接入用户。 中心(总部)通过采用国密加密卡与分支机构建立加密隧道,保证数据传输安全。中心和分支机构安全加密组网应用(高密E1/CE1)www. ruljie. com, cn 中心(总部)采用锐捷RSR30-X汇聚路由器,通过HNM-8E1/CE1板卡高密度接入分支机构路由器。纵向网解决方案灾备中心RSR7708-XRSR7716-XRSR7708-X省级中心 |RSR7716-XRSR30-X
