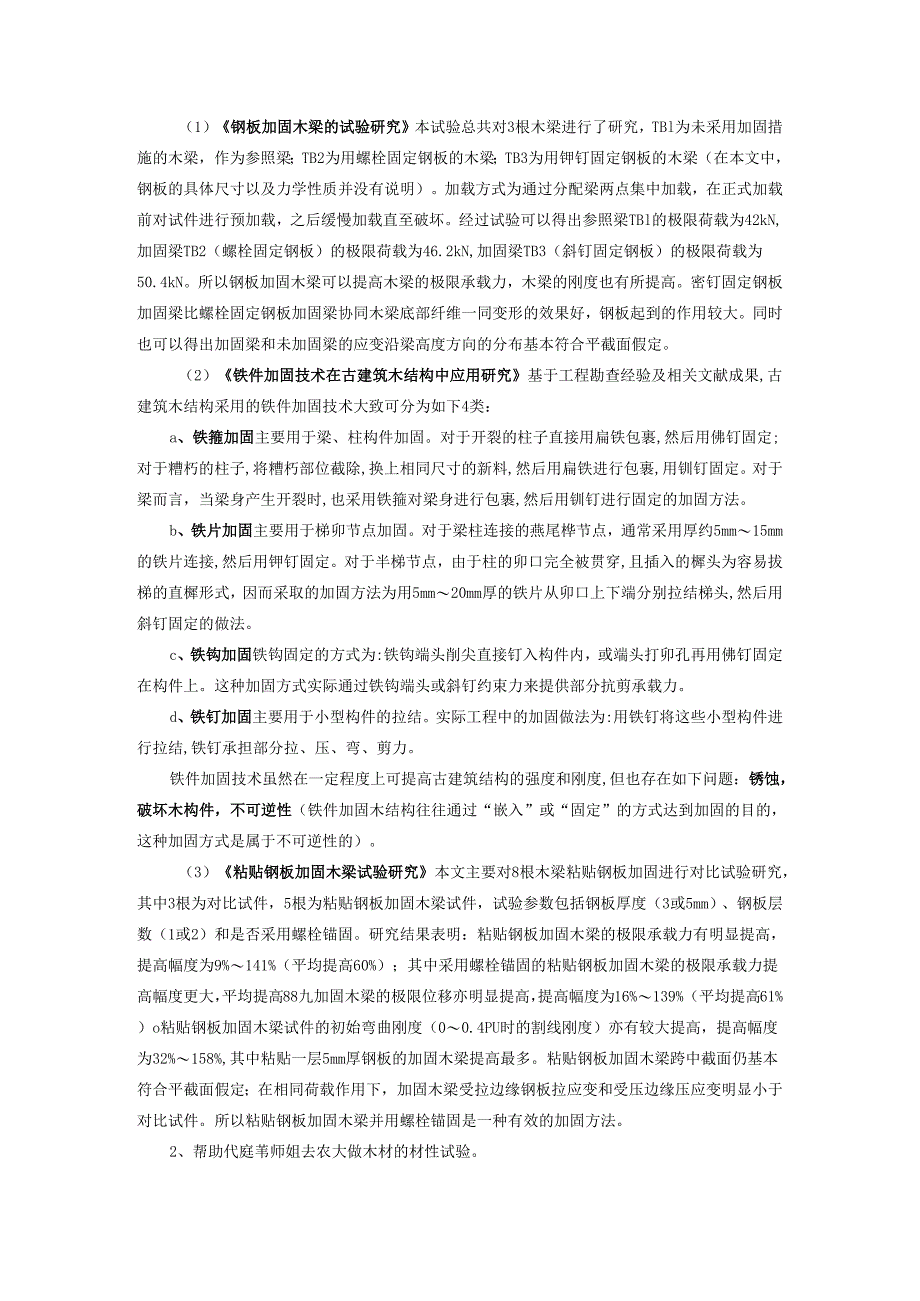

1、（1）钢板加固木梁的试验研究本试验总共对3根木梁进行了研究，TBl为未采用加固措施的木梁，作为参照梁；TB2为用螺栓固定钢板的木梁；TB3为用钾钉固定钢板的木梁（在本文中，钢板的具体尺寸以及力学性质并没有说明）。加载方式为通过分配梁两点集中加载，在正式加载前对试件进行预加载，之后缓慢加载直至破坏。经过试验可以得出参照梁TBl的极限荷载为42kN,加固梁TB2（螺栓固定钢板）的极限荷载为46.2kN,加固梁TB3（斜钉固定钢板）的极限荷载为50.4kN。所以钢板加固木梁可以提高木梁的极限承载力，木梁的刚度也有所提高。密钉固定钢板加固梁比螺栓固定钢板加固梁协同木梁底部纤维一同变形的效果好，钢板起到
2、的作用较大。同时也可以得出加固梁和未加固梁的应变沿梁高度方向的分布基本符合平截面假定。（2）铁件加固技术在古建筑木结构中应用研究基于工程勘查经验及相关文献成果,古建筑木结构采用的铁件加固技术大致可分为如下4类：a、铁箍加固主要用于梁、柱构件加固。对于开裂的柱子直接用扁铁包裹,然后用佛钉固定;对于糟朽的柱子,将糟朽部位截除,换上相同尺寸的新料,然后用扁铁进行包裹,用钏钉固定。对于梁而言，当梁身产生开裂时,也采用铁箍对梁身进行包裹,然后用钏钉进行固定的加固方法。b、铁片加固主要用于梯卯节点加固。对于梁柱连接的燕尾桦节点，通常采用厚约5mm15mm的铁片连接,然后用钾钉固定。对于半梯节点，由于柱的卯
3、口完全被贯穿,且插入的樨头为容易拔梯的直樨形式，因而采取的加固方法为用5mm20mm厚的铁片从卯口上下端分别拉结梯头,然后用斜钉固定的做法。c、铁钩加固铁钩固定的方式为:铁钩端头削尖直接钉入构件内，或端头打卯孔再用佛钉固定在构件上。这种加固方式实际通过铁钩端头或斜钉约束力来提供部分抗剪承载力。d、铁钉加固主要用于小型构件的拉结。实际工程中的加固做法为:用铁钉将这些小型构件进行拉结,铁钉承担部分拉、压、弯、剪力。铁件加固技术虽然在一定程度上可提高古建筑结构的强度和刚度,但也存在如下问题：锈蚀，破坏木构件，不可逆性（铁件加固木结构往往通过“嵌入”或“固定”的方式达到加固的目的，这种加固方式是属于不
4、可逆性的）。（3）粘贴钢板加固木梁试验研究本文主要对8根木梁粘贴钢板加固进行对比试验研究，其中3根为对比试件，5根为粘贴钢板加固木梁试件，试验参数包括钢板厚度（3或5mm）、钢板层数（1或2）和是否采用螺栓锚固。研究结果表明：粘贴钢板加固木梁的极限承载力有明显提高，提高幅度为9%141%（平均提高60%）；其中采用螺栓锚固的粘贴钢板加固木梁的极限承载力提高幅度更大，平均提高88九加固木梁的极限位移亦明显提高，提高幅度为16%139%（平均提高61%）o粘贴钢板加固木梁试件的初始弯曲刚度（00.4PU时的割线刚度）亦有较大提高，提高幅度为32%158%,其中粘贴一层5mm厚钢板的加固木梁提高最多。粘贴钢板加固木梁跨中截面仍基本符合平截面假定；在相同荷载作用下，加固木梁受拉边缘钢板拉应变和受压边缘压应变明显小于对比试件。所以粘贴钢板加固木梁并用螺栓锚固是一种有效的加固方法。2、帮助代庭苇师姐去农大做木材的材性试验。二、下周的任务1、继续看相关文献。2、继续帮助师姐做试验。
