1、大跨度钢结构厂房柔性屋面防水施工方案目录一 .编制依据1二 .工程概况12.1工程总体概况12. 2屋面工程设计概况23. 3屋面施工范围24. 4工程特点3三.施工安排43. 1工程实施目标43. 2组织管理45. 3施工进度计划5四.施工准备64. 1技术准备64. 2劳动力准备74. 3材料准备76. 4机械设备投入10五 .安装工艺及技术措施115.1 施工顺序及操作流程115.2 各分项工程施工要点115.3 细部节点防水处理20六 .质量要求241 .1压型金属板安装质量要求246 .2TPO防水卷材质量验收要求24七 .质量保证措施251. 1现场验收过程质量保证措施257. 2

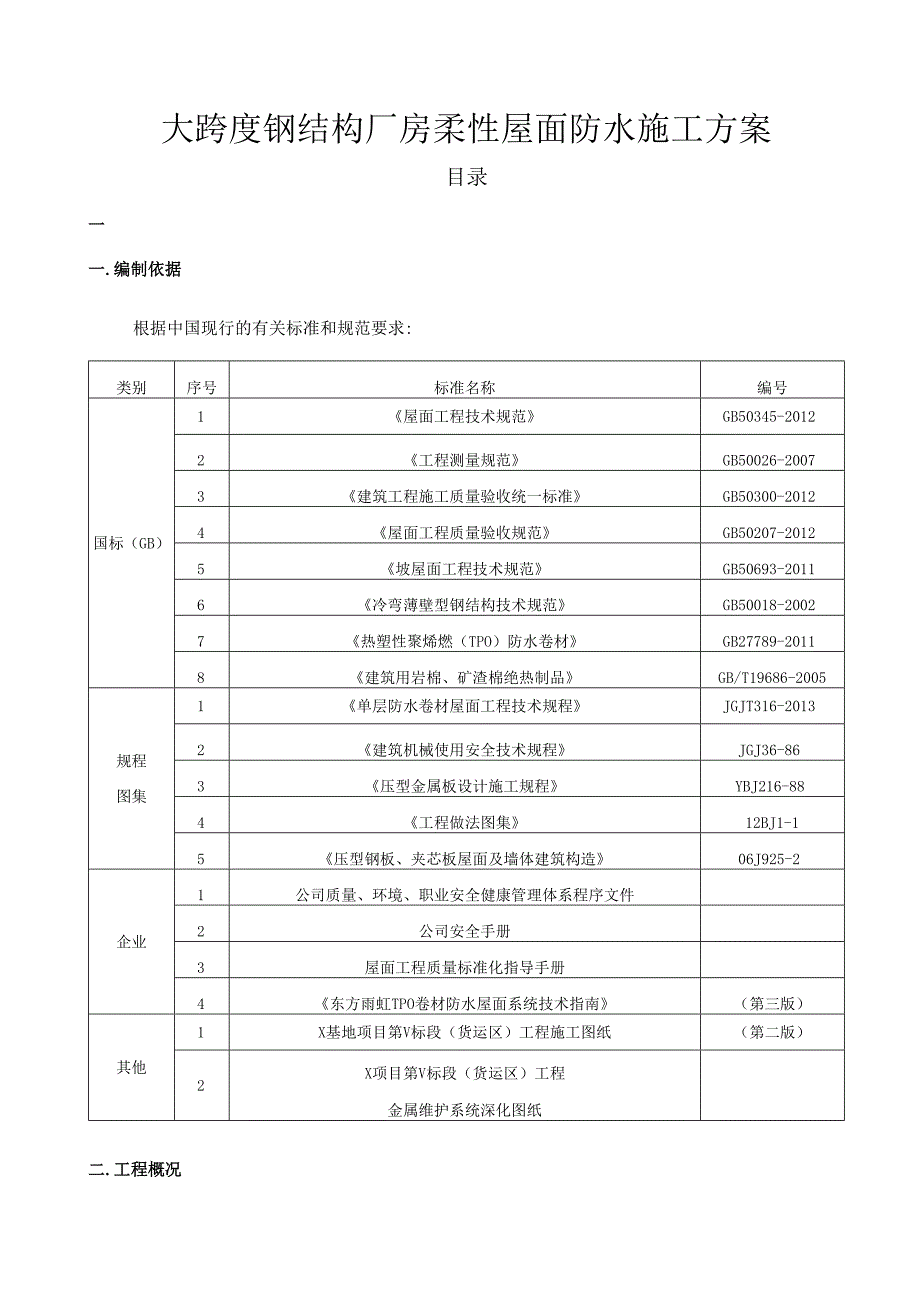

2、现场施工过程质量保证措施25.材料供应计划268. 1材料保证269. 2材料管理26九.交接方案26十.施工进度保证措施26十一、施工注意事项及成品保护措施2711. 1施工注意事项27IL2成品保护处理措施27十二.恶劣天气应对对策2812. 1冬、雨期施工措施2812. 2防风措施2912. 3高空作业安全操作规程29十三、应急处置措施3013. 1重点防范部位的概况3013.2防止安全事故发生的控制措施3013.3各部门职责及现场施救措施3213.4应急救援路线33一.编制依据根据中国现行的有关标准和规范要求:类别序号标准名称编号国标（GB）1屋面工程技术规范GB50345-20122
3、工程测量规范GB50026-20073建筑工程施工质量验收统一标准GB50300-20124屋面工程质量验收规范GB50207-20125坡屋面工程技术规范GB50693-20116冷弯薄壁型钢结构技术规范GB50018-20027热塑性聚烯燃（TPO）防水卷材GB27789-20118建筑用岩棉、矿渣棉绝热制品GB/T19686-2005规程图集1单层防水卷材屋面工程技术规程JGJT316-20132建筑机械使用安全技术规程JGJ36-863压型金属板设计施工规程YBJ216-884工程做法图集12BJ1-15压型钢板、夹芯板屋面及墙体建筑构造06J925-2企业1公司质量、环境、职业安全健
4、康管理体系程序文件2公司安全手册3屋面工程质量标准化指导手册4东方雨虹TPO卷材防水屋面系统技术指南（第三版）其他1X基地项目第V标段（货运区）工程施工图纸（第二版）2X项目第V标段（货运区）工程金属维护系统深化图纸二.工程概况2.1工程总体概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位7施工总承包单位9工程简介本工程钢结构包括两个单体，国内货运站和国际货运站。国内货运站主体为两跨单层门式刚架钢结构。横向总宽145.8m,跨度为2X37.8m,两侧雨篷分别为25.2m,45m0纵向总长248m+20m,其中，货运库纵向长248m,北侧贴建办公纵向长20m。总建筑面积4485

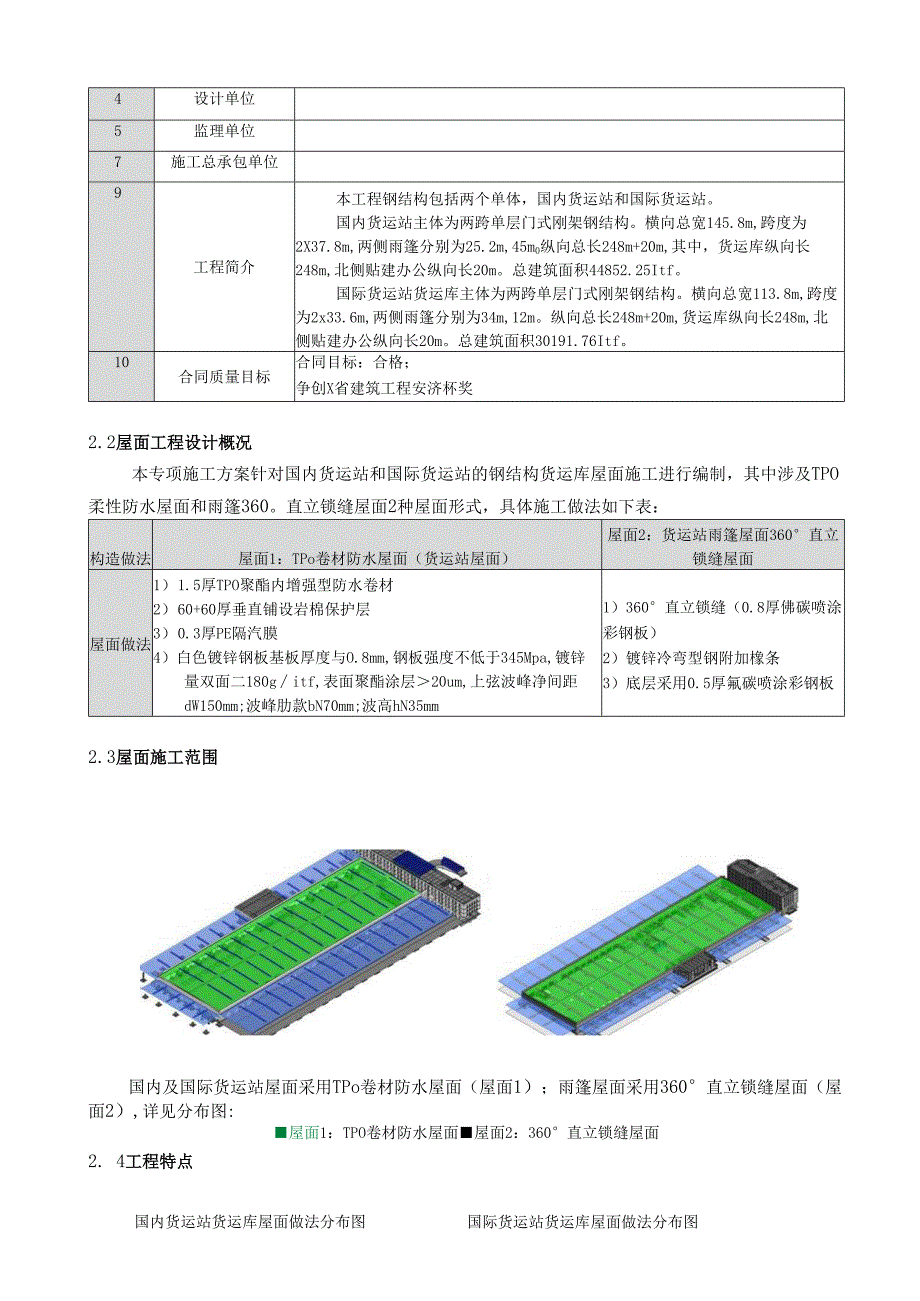

5、2.25Itf。国际货运站货运库主体为两跨单层门式刚架钢结构。横向总宽113.8m,跨度为2x33.6m,两侧雨篷分别为34m,12m。纵向总长248m+20m,货运库纵向长248m,北侧贴建办公纵向长20m。总建筑面积30191.76Itf。10合同质量目标合同目标：合格；争创X省建筑工程安济杯奖2.2屋面工程设计概况本专项施工方案针对国内货运站和国际货运站的钢结构货运库屋面施工进行编制，其中涉及TPO柔性防水屋面和雨篷360。直立锁缝屋面2种屋面形式，具体施工做法如下表：构造做法屋面1：TPo卷材防水屋面（货运站屋面）屋面2：货运站雨篷屋面360直立锁缝屋面屋面做法1） 1.5厚TPO聚酯
6、内增强型防水卷材2） 60+60厚垂直铺设岩棉保护层3） 0.3厚PE隔汽膜4）白色镀锌钢板基板厚度与O.8mm,钢板强度不低于345Mpa,镀锌量双面二180gitf,表面聚酯涂层20um,上弦波峰净间距dW150mm;波峰肋款bN70mm;波高hN35mm1）360直立锁缝（0.8厚佛碳喷涂彩钢板）2）镀锌冷弯型钢附加橡条3）底层采用0.5厚氟碳喷涂彩钢板2.3屋面施工范围国内及国际货运站屋面采用TPo卷材防水屋面（屋面1）；雨篷屋面采用360直立锁缝屋面（屋面2）,详见分布图:国内货运站货运库屋面做法分布图国际货运站货运库屋面做法分布图屋面1：TPO卷材防水屋面屋面2：360直立锁缝屋面
7、2. 4工程特点本工程钢结构屋面防水采用柔性材料热塑性TPO聚酯内增强型防水卷材机械固定单层屋面系统，单层热塑性聚烯燃（TPO）防水卷材外露使用，使用机械固定、满粘、空铺压顶方式进行施工的屋面。采用的机械固定工法，是单层屋面系统中较为常见的一种工法，TPO卷材防水层通过采用固定螺钉、固定垫片或套管，以点载力（风荷载、收缩变形荷载等）的作用，以确保TPo卷材防水系统的防水围护功能的防水系统安装方法。应用于本工程具有如下优势：1、以点式固定的方式，固定于压型钢板基层，卷材空铺于屋面，可适应钢结构的变形；2、搭接缝采用热风焊接、接缝与母材均质，可形成高强度的密封防水层，防水系统耐久可靠；3、因TPO
8、卷材具有优异的耐候性与耐老化性，整个屋面体系在正常使用、正常维护的情况下，使用时间较长；4、TPO的浅色表面，具有优异的防紫外线功能，反射大部分太阳光，有效降低室内温度与能耗，故应用此屋面系统，有利于节能环保；5、因卷材外露使用，与非外露的屋面体系相比，便于查找漏点以及维修；6、机械固定工法为全组装式施工，无湿作业、施工速度快。屋面构造由上至下分别为：A1.5mm厚塑性TPo聚酯内增强型防水卷材（机械固定）； 60mm+60mm厚岩棉板保温层（机械固定，双层错缝铺设） 0.3mm厚PE膜隔汽层； 0.8mm厚镀锌压型钢板承重层（板型：YX38-150-900）构造层次示意如下图：构造层次示意图
9、1.50mmTP!M4t120mm(60+60)2OOK*0.3mmPEffiAM0.8mm,CS9M层面板层础条(赚条国)1.5OmmTPo防水卷材120mm(60+60)200K岩格0.3mmPElftjM0.8mm,CS900里层面板(im三)屋面构造示意图货运库出屋面部位节点多，包含光伏支座达4436个，其中国内货运库出屋面光伏支座2392个，国际货运库出屋面光伏支座2044个；排烟天窗60樟，其中国内、国际货运库各30樟；电动风机52个，其中国内货运库32个，国际货运库20个。三.施工安排3.1工程实施目标序号项目目标值1质量目标质量标准：合格，争创河北省建筑工程“安济杯”。2安全生
10、产目标杜绝伤亡事故及职业病的发生；月轻伤事故发生率控制在2%。以内；杜绝火灾、爆炸和重大机械事故等事故发生。3环境保护目标坚持“预防为主，防治结合，综合治理，化害为的环境即方针，最大限度减少施工活动对环境的不利影响。4科技创新目标增强创新能力，采用先进的新技术、新工艺、新方法，在应用中不断突破创新。5成本控制目标按照成本控制计划，细化人、机、料的投入，力争将消耗控制在行业较低水平；采用先进的建筑施工技术，提高施工进度，降低成本。3. 2组织管理项目部合理组织和安排本工程管理人员职责分配，实现对工程的安全、质量、进度、文明施工、技术资料、成本等方面的管理，对劳务队伍的监督、指导。3.1.1 管理
11、层组织机构图管理层组织机构图图略3.2.2项目经理部主要负责人职能序号项目职务姓名岗位职责1项目经理全面管控屋面管理工作和人员调配2执行经理执行屋面管理工作和人员调配3技术负责人全面负责屋面工程的技术管理工作4安全总监负责屋面施工过程中的安全与文明施工管理5质量总监负责核查屋面施工工艺流程以及质量6生产经理负责核查屋面施工工艺流程以及施工进度、质量7材料员负责对屋面卷材进场、保管，保证屋面材料质量8施工员负责核查屋面施工工艺流程以及施工进度、质量，并进行技术交底9实验员负责材料取样复试工作10技术员负责工程的技术方案编制、方案交底等工作11资料员负责工程的资料收集、管理等工作3.3施工进度计划
12、3. 3.1施工总体部署原则严抓计划控制，以施工计划为龙关头，生产调度为核心，强化生产指挥系统，科学合理组织施工，使整个工程紧张而有序的进行。3. 3.2施工总体进度屋面彩钢板、保温及防水卷材安装工期目标：X年12月20日开始施工，X年1月30日施工验收完毕。具体施工计划为（具体进度计划详见附表：货运库屋面工程施工进度计划）：1、12月18日-20日专业分包管理人员及施工队前期人员进场安排住宿及开工前资料方案报验工作；施工队施工机具如焊接、吊具安装设备等进场。2、12月20日-30日天沟陆续进场，3组人员安装，每组人员3人，每天安装约60米,1月19日安装完毕。3、12月27日库房屋面底板陆续
13、进场，库房屋面底板4组人员安装，每组5人，每天安装1400由；安装顺序先从南区B轴开始安装，1月12日安装完毕。4、1月8日-13日库房岩棉块陆续进场开始安装，2组人安装，每组4人,每天安装3600m2；1月15日安装完毕。5、1月9日TPO防水卷材专业分包施工队伍及施工机具进场，1月10日分段开始对基层交接验收清理，并进行PE隔汽膜铺设及防水卷材铺设，2月1日完成卷材防水层施工。6、1月10日雨篷底板陆续进场，4组人安装，每组人员7人，每天安装100Onl2,2月1日大面安装完毕。7、1月20日雨篷上板进场压制，两组人安装，每组人员5人，每天安装200Onl2。2月4日安装完成。屋面施工进度节点时间表，见下表:序号项目工期开始时间完成时间1国内货运库屋面施工46天2天沟安装30天3屋面板安装15天4隔汽膜铺设6天5岩棉铺设6天6TPO防水卷材铺设21天7雨篷屋面下板安装20天8雨篷屋面上板安装15天9国际货运库屋面施工39天10天沟安装22天11屋面板安装12天12隔汽膜铺设6天13岩棉铺设6天14TPO防水卷材铺设21天15雨篷屋面下板安装13天16雨篷屋面上板安装8天四.施工准备3.1 技术准备3.1.1 审图：施工前认真查阅施工图纸及深化图纸，变更及洽商、施工组织设计，相关质量规范，找出施工难点，安全、
