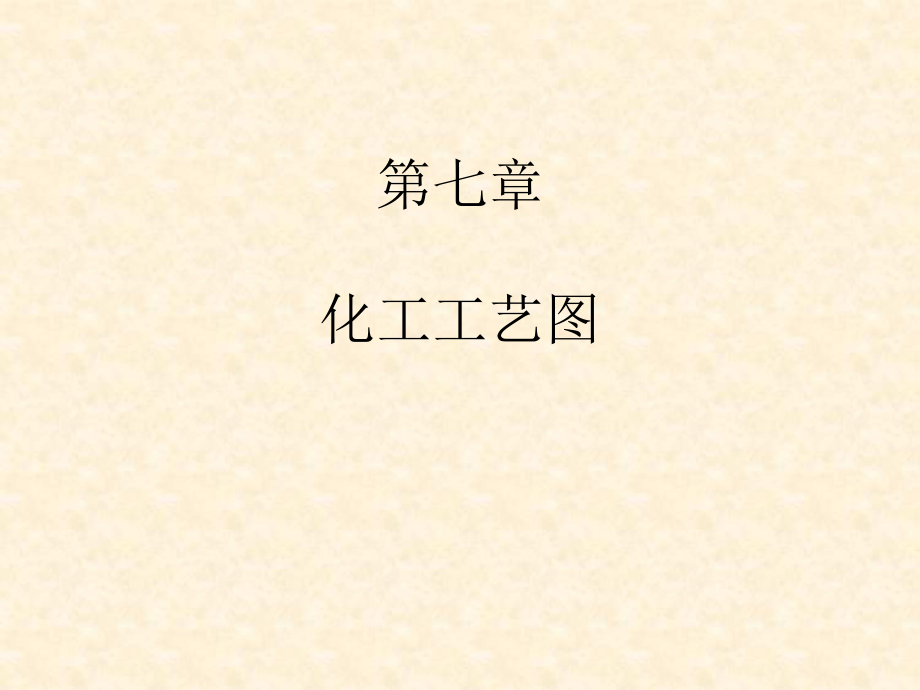

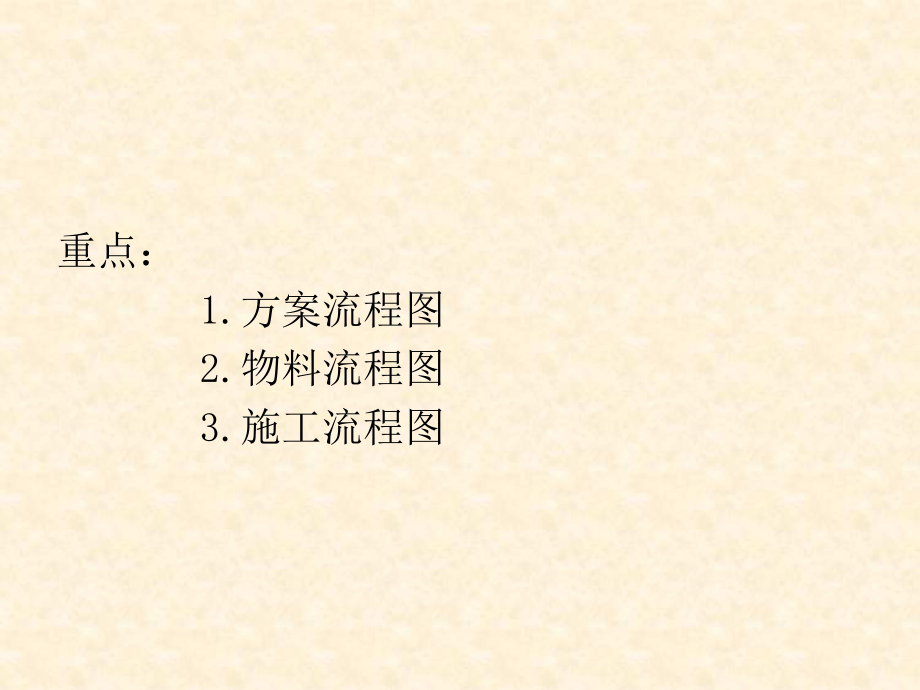

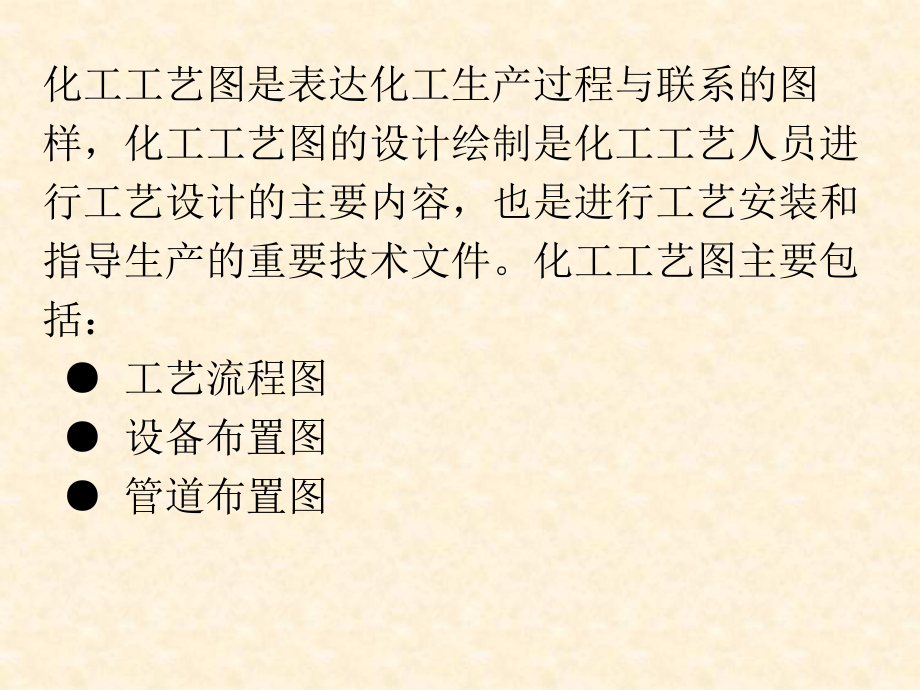

1、第七章 化工工艺图重点： 1.方案流程图 2.物料流程图 3.施工流程图化工工艺图是表达化工生产过程与联系的图样，化工工艺图的设计绘制是化工工艺人员进行工艺设计的主要内容，也是进行工艺安装和指导生产的重要技术文件。化工工艺图主要包括： 工艺流程图 设备布置图 管道布置图 工艺流程图 把各个生产单元按照一定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。 形象地反映了化工生产由原料进入到产品输出的过程，其中包括物料和能量的变化，物料的流向以及生产中所经历的工艺过程和使用的设备仪表。工艺流程图集中地概括了整个生产过程的全貌。 8.1. 工艺流程图种类：
2、全厂总工艺流程图或物料平衡图： 物料流程图： 工艺管道及仪表流程图： 8.1.1. 全厂总工艺流程图或物料平衡图： 总工艺流程图是在化工厂设计中，为总说明部分提供的全厂流程图样。对综合性化工厂则称全厂物料平衡图。图上各车间（工段）用细实线画成方框来示意。流程线只画出主要物料，用粗实线表示。流程方向用箭头画在流程线上。图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。 一般只有大型工厂才需要单独提供该图8.1.2.物料流程图(PFD)： 物料流程图是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。8.
3、1.3.工艺管道及仪表流程图(PID)： 工艺管道及仪表流程图是以物料流程图为依据，内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。8.2. 工艺流程草图： 工艺流程草图亦称方案流程图、流程示意图、流程简图，是用来表达整个工厂或车间生产流程的图样。它是设计开始时供工艺方案讨论常用的流程图，亦是工艺流程图设计的依据。 定性地标出由原料转化成产品的变化，流向 顺序以及生产中采用的各种化工单元及设备。 生产工艺流程草图一般由物料流程、图例和 设备一览表等三个部分组成。 8.2.1. 物料流程图 设备示意图。图中的设备只画出大致轮廓和示意结构，甚至可以用一个
4、方框代替。设备的相对位置高低也不要求准确，备用设备在流程草图中一般省略不画。但设备一般都要编号，并在图纸空白处按编号顺序集中列出设备名称。 流程管线及流向箭头。流程草图中应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等）。物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。 文字注解 在流程图的下方或图纸的其他空白处列出 各设备的编号和名称。 在管线的上方或右方用文字注明物料的名 称。 在流程线的起始和终了处注明物料的名称 来源及去向。 8.2.2图例 图例中只须标出管线图例。阀门、仪表等 无须标出。8.2.3 设备一览表 设备一览表也只包括序号、位号、
5、设备名称和备注，有时可省略设备一览表和图框。工艺流程草图是一种示意性的从左至右的展开图。8.2.4 说明 工艺方案流程图仅作为讨论使用，不作为正式图纸，因此对图幅等无特别要求，只要正确清楚即可。8.3. 物料流程图(Process Flow Diagram,PFD) 物料流程图是在方案流程图的基础上，用图形和表格相结合的方式，反应设计中物料衡算和热量衡算结果的图样。物料流程图为设计审查提供资料，又是进一步设计的依据，同时它还可以为实际生产操作提供参考。 物料流程图的画法与工艺流程草图基本一致，但增加了一下内容： 增加设备特性数据或参数，如换热设备的换热面积、型式等；储罐的容积和型式等； 在流程
6、的起始处以及物料产生某种变化的设备后，列表注明物料的名称、流量、组成、相态、压力、温度等参数。 物料流程图应有标准图签。（属于正式图纸） 注：物料流程图中的数据有时以附表提供。 8.4. 施工流程图(带控制点的管道仪表流程图，工艺及管道仪表流程图，Pipe and Instrument Diagram,PID) PID图是在物料流程图的基础上绘制的，其内容比物料流程图更详尽。PID图把生产中涉及到的所有设备、管道、阀门以及各种控制点都画出。它是设计、绘制设备布置图和管道布置图的基础，又是施工安装和生产操作时的主要参考依据。它是由工艺人员和自控人员合作进行绘制的，在初步设计和施工图设计中都要提供
7、这种图样。包括： 设备示意图（带接管口） 管道流程线（带阀门管件、仪表控制点） 图例、图签 8.4.1. 图幅与比例 图幅：工艺管道及仪表流程图可以以车间（装置）或工段（分区或工序）为主项进行绘制，原则上一个主项绘一张图纸。若流程复杂，一个主项也可以分成数张（或分系统）绘制 ，但要注明其相互关系。必要时也可适当缩小比例进行绘制。 比例：图上的设备图形及其高低间相对位置大致按相对比例进行绘制。整个图形因展开等种种关系，实际上并不全按比例绘制，因此在标题栏中的“比例”一栏，不予注明 8.4.2.设备的表示方法 1）设备的画法 化工设备在图上一般按比例用细实线绘制， 画出能够显示形状特征的主要轮廓。
8、 相对位置：设备间的高低和相对位置，一般 也按比例绘制。低于地面的需相应画在地平 线以下，尽可能地符合实际安装情况。对于 有位差要求的设备，还要注明其限定尺寸。 相同系统（或设备）的处理：两个或两个以 上相同的系统（或设备），一般应全部画出。 只画出一套时，被省略部分的系统，则需用 细双点划线绘出矩形框表示。框内注明设备 的位号、名称，并绘出引至该套系统（或设 备）的一段支管。 2）设备的标注 标注的内容：设备在图上应标注位号及 名称。 标注的方式：设备的位号、名称一般标注在 相应设备的图形上方或下方，即在图纸的上 端及下端两处，各设备在横向之间的标注方 式应基本排成一行。 8.4.3.管道的
9、表示方法 图上一般应画出所有工艺物料和辅助物料 （如蒸汽、冷却水、冷冻盐水等）的管道。 当辅助管道系统比较简单时，可将其总管绘 制在流程图的上方，其支管则下引至有关设 备；当辅助管道系统比较复杂时，待工艺管 道布置设计完成后，另绘辅助管道及仪表流 程图予以补充，此时流程图上只绘出与设备 相连接位置的一段辅助管道（有时包括操作 所需要的阀口等）。公用管道比较复杂的系 统，通常还需另绘公用系统管道流程图 1）管道的画法 管道画法的原则规定可参阅国家标准和化工 行业有关规定。 2）管道的标注 每段管道上都标有相应的标注，一般横向管线标注在管线的上方，竖向管线则标注在管线的左方；若标注位置不够时，可将
10、标注中的部分内容移至管线下方或右方。不得已时，也可用指引线引出标注。标注内容应包括三个组成部分：即管道号、管径和管道等级。 当未采用管道等级及与之配套的材料选用表时，管道标注中的公制管需注外径厚度；对隔热（或隔音）的管道，则将隔热（隔音）代号注在管径之后。 3）阀门与管件的表示方法 在管道上需要用细实线画出全部阀门和部分 管件（如视镜、阻火器、异径接头、盲板、 下水漏斗等）的符号 4）仪表控制点的表示方法 工艺生产流程中的仪表及控制点应该在有关 管道上，并大致按安装位置用代号、符号给 以表示。字母代号和阿拉伯数字编号组合起 来，就组成了仪表的位号。 图形符号： 字母代号：表示被测变量和仪表功能的 字母代号。 仪表位号：在检测控制系统中，一个回路中 的每一个仪表（或元件）都应标注仪表位号。 在管道及仪表流程图中，标注仪表位号的方法 是将字母代号填写在圆圈的上半部分，数字编 号填写在圆圈的下半部分。
