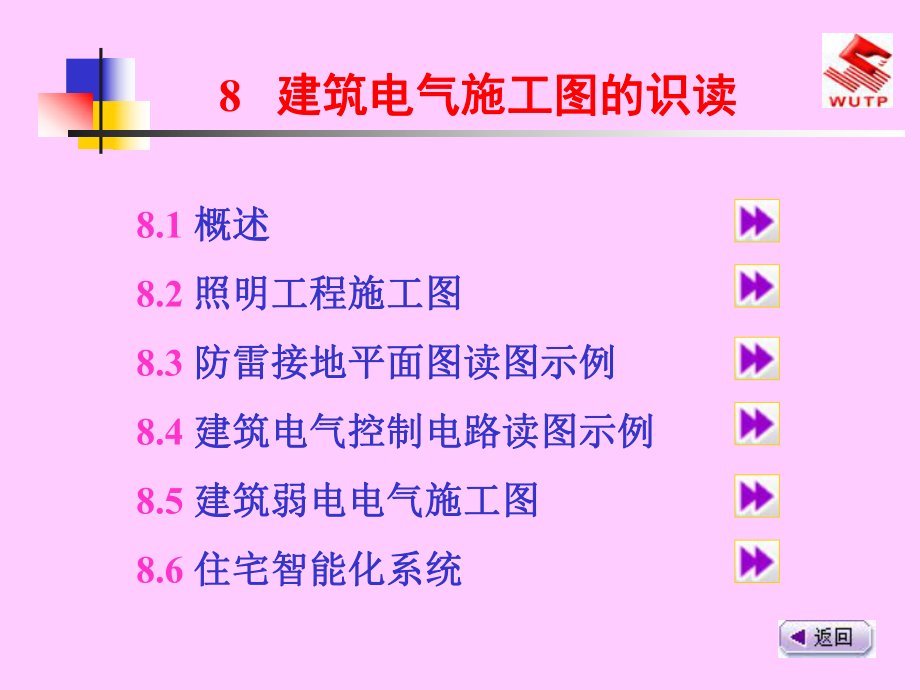

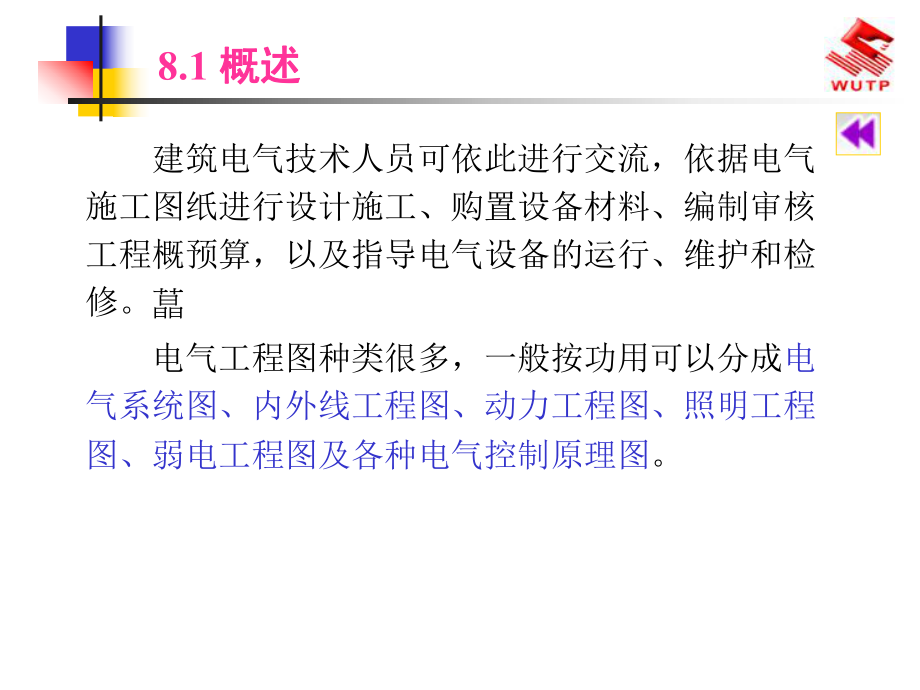

1、8 建筑电气施工图的识读建筑电气施工图的识读8.1 概述概述8.2 照明工程施工图照明工程施工图8.3 防雷接地平面图读图示例防雷接地平面图读图示例8.4 建筑电气控制电路读图示例建筑电气控制电路读图示例8.5 建筑弱电电气施工图建筑弱电电气施工图8.6 住宅智能化系统住宅智能化系统8.1 概述概述建筑电气技术人员可依此进行交流，依据电气施工图纸进行设计施工、购置设备材料、编制审核工程概预算，以及指导电气设备的运行、维护和检修。电气工程图种类很多，一般按功用可以分成电气系统图、内外线工程图、动力工程图、照明工程图、弱电工程图及各种电气控制原理图。 8.1.1 建筑电气施工图的特点建筑电气施工图
2、的特点(1) 连接导线在电气图中使用非常多，在施工图中为了使表达的意义明确并且整齐美观，连接线应尽可能水平和垂直布置，并尽可能减少交叉。 (2) 导线的表示可以采用多线和单线的表示方法。每根导线均绘出为多线表示，见图8.1。图8.1中导线上的短斜线的根数表示导线的根数，也可用短斜线加数字的方法来表示（图8.3）。 (3) 当用单线表示的多根导线其中有导线离开或汇入时，一般可加一段短斜线来表示，见图8.2。(4) 在建筑电气施工图中的电气元件和电气设备并不采用比例画其形状和尺寸，均采用图形符号进行绘制。 (5) 为了进一步对设计意图进行说明，在电气工程图上往往还有文字标注和文字说明，对设备的容量
3、、安装方式、线路的敷设方法等进行补充说明。 图8.1 导线的表示方法 (a) 多线表示；(b) 单线表示 图8.2 导线汇入或离开线组 图8.3 简图中导线的示意表示方法8.1.2 建筑电气施工图的组成建筑电气施工图的组成(1) 目录。 (2) 设备材料表。 (3) 施工说明。 (4) 系统图。 (5) 平剖面图(平面图)。 8.1.3 电气线路在平面图上的表示方法电气线路在平面图上的表示方法电气施工图一般都绘制在简化了的土建平面图上，为了突出重点，土建部分用细实线表示，电气管线用粗实线表示。导线的文字标注形式为：a-b(cd)e-f其中a线路的编号；b导线的型号；c导线的根数；d导线的截面积
4、（mm2）；e敷设方式；f线路的敷设部位。例如：WP1-BV(350135)CT CE则表示：1号动力线路，导线型号为铜芯塑料绝缘线，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。又如：WL2BV(32.5)SC15WC则表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷。线路敷设方式及附设部位的文字符号见表8.1、表8.2。表表8.1 线路敷设方式的文字符号线路敷设方式的文字符号 表表8.2 线路附设部位的文字符号线路附设部位的文字符号 8.1.4 照明及动力设备在平面图上的标注方法照明及动力设备在平面图上的标注方法(1) 用电设备的文字标注为：其中a设备编号；b额
5、定功率(kW)；c线路首端熔断器体或断路器整定电流(A)；d安装标高(m)。aacbbd或(2) 配电箱的文字标注为：ab/c或abc，当需要标注引入线的规格时，则标注为：例如：AP4（XL-3-2）40则表示4号动力配电箱，其型号为XL-3-2,功率为40kW。又如：AL4-2（XRM-302-20）10.5则表示第四层的2号配电箱，其型号为XRM-302-20,功率为10.5kW。 ()bcad efg(3) 照明灯具的标注形式为： 灯具的安装方式标注文字符号的意义见表8.3。例如：则表示10盏型号为YG2-2的双管荧光灯，采用链吊式安装方式，高度为2.5m。 cdlabfe2 22 40
6、102.5YGch表表8.3 照明灯具安装方式标注文字符号照明灯具安装方式标注文字符号 8.2 照明工程施工图照明工程施工图(1) 首先看图纸目录 (2) 阅读施工图说明 (3) 电气总平面图 (4) 系统图 (5) 分层平面图 (6) 了解标准图集 8.2.1 识图步骤识图步骤8.2.2 读图实例读图实例以一栋三单元，六层砖混结构，现浇混凝土楼板为例，说明照明工程图的识读过程。见图8.4图8.9。 为便于理解图8.5中的接线关系，以从客厅到卧室的支线为例画出了接线原理图。见图8.10。 图8.11画出了接线原理图和平面图，不得在管线中间进行导线接头，而只能在接线盒或灯头盒及开关盒内进行。 图
7、8.4 配电系统图 图8.5 一层照明平面图图8.6 地下室照明平面图 图8.7 一层插座平面图 图8.8 用户配电箱接线方案图 图8.9 七表箱接线方案图 图8.10照明灯具接线根数关系 图8.11 两地控制同一照明灯具接线关系 8.3 防雷接地平面图读图示例防雷接地平面图读图示例设计说明：1) 本建筑防雷按三类防雷建筑物考虑，用10镀锌圆钢在屋顶周边设置避雷网，每隔1m设置一处支持卡子，做法见98D109。2) 利用构造柱内主筋作为防雷引下线，共分八处分别引下，要求作为引下线的构造柱主筋自下而上通长焊接，上面与避雷网，下面与基础钢筋网连接，施工中注意与土建密切配合。 8.3.1 防雷工程平
8、面图防雷工程平面图3) 在建筑物四角设接地测试点板，做法见电施10，接地电阻小于10，若不满足应另设人工接地体，做法见98D1335。4) 所有突出屋面的金属管道及构件均应与避雷网可靠连接。图8.12为一住宅楼的屋顶防雷平面图。图8.12 屋顶防雷平面图 8.3.2 接地平面图接地平面图图8.13为总等电位连接平面图，由于整个连接体都与作为接地体的基础钢筋网相连，可以满足重复接地的要求，故没有另外再做重复接地。大部分做法采用标准图集，图中给出了标准图集的名称和页数。 图8.13 干线及总等电位接地平面图 8.4 建筑电气控制电路读图示例建筑电气控制电路读图示例(1) 点动与长动控制图8.14中
9、KM为一接触器，接触器实质是一个电磁开关，当接触器线圈得电时，在电磁铁作用下，动合触点闭合，动断触点打开。在图8.15中与SB并联了一个KM辅助动合触点，当KM得电后SB2（启动按钮）由于辅助触点的闭合而失去了作用，称该辅助触点为自锁触点。 8.4.1 电动机控制电动机控制(2) 正反转控制电动机的转动方向取决于通入三相绕组中电流的相序，所以只要对调接到电动机上三根相线的任意两根线的位置就可改变电动机的转向。图8.16中，SB2为正转启动按钮，注意到在KM1（正转接触器）的控制回路中串入了KM2的辅助触点，这样做的目的是为了防止KM1、KM2同时得电而发生短路事故。这两个触点具有相互制约的作用
10、，称为互锁触点。图8.14 图8.15 图8.16 8.4.2 单台水泵直接启动控制线路单台水泵直接启动控制线路图8.17为一单台水泵直接启动液位控制装置，它除了可以进行低水位（补水B型）自动启动水泵外，还可以实现高水位（排水P型）自动启动水泵进行排水。此外，还可以进行声音高低水位的报警。 液位测试信号可以根据所选传感器的类型及现场具体情况进行线路的敷设。 图8.17 水泵液位自动控制原理图 8.4.3 电接点压力表控制线路电接点压力表控制线路生产过程中常需要将压力控制在一定范围内，采用电接点压力表来实现非常方便，图8.18中当压力小于0.12MPa时，继电器K1动作，电动机启动，而当压力大于
11、0.4MPa时，水泵停止，实现压力的自动控制，该控制装置也可用于水泵的水位控制，由水位与压力的关系可知：可知实现了对压力p的控制也就实现了对液位h的控制。 Pgh图8.19是电动机主接线图，如果电动机带动的位水泵，就可以实现上述的水泵液位控制。图8.20为控制接线原理图，从图中可以看出，除了可实现自动控制外还可以实现手动控制和故障指示。在施工过程中，往往需要根据施工图纸的要求进行设备的订货，并根据设备的外形尺寸、安装要求进行设备的就位及线路的敷设，以及接地和等电位联接。 图8.19 电动机主接线图 图8.20 控制接线原理 8.5 建筑弱电电气施工图建筑弱电电气施工图图8.21、图8.22为电
12、视、电话的系统图及平面图。从图中可以看出，电话及有线电视均采用电缆埋地引入后在地下层明敷再穿管引至各单元的电话组线箱和电视分配器箱。而电视及电话设备的安装一般由电视台及电讯部门的专业人员来完成。从平面图可看出在楼梯间设了主线箱及分配器箱，客厅和主卧室各设一个电视插座，电话系统采用传统布线方式，每户考虑两对线。 8.5.1 有线电视、电话系统有线电视、电话系统图8.21 有线电视、电话系统 图8.22 标准层弱电平面图 8.5.2 对讲防护门系统对讲防护门系统由图8.23、图8.24图可知线路的敷设和设备的安装要求，采用的是DH型对讲防护门系统，该系统为保证电源中断后仍可正常工作，采用不间断电源
13、UPS。UPS的电源引自设于一层的七电表箱。 图8.23 对讲防护门系统图 图8.24 首层对讲防护门布线平面图 8.6 住宅智能化系统住宅智能化系统所谓三表出户是指电能表、水表和煤气表通过传感器将计量信号集中传输到一个集中的计量箱，集中显示管理数据。 图8.25为一典型的三表自动抄收系统，在图中电能表在智能电表箱内，两块水表可以是一块为冷水表，另一块为热水表，也可以是位于不同给水干管的用水计量。 8.6.1 三表自动抄收系统三表自动抄收系统图8.25 三表自动抄收系统图 8.6.2 家庭智能化系统家庭智能化系统图8.26中绘出了煤气泄漏探测器、被动红外探测器、水、气表传感器及门磁、窗磁、紧急按钮等器件的安放位置及安装的要求。 图8.27、图8.28为系统图。该图给出了整个系统布线的总体情况。 图8.29为利用市话通道来进行数据传输智能化系统图，在图中表明了线路的敷设情况。 图8.26 家庭智能安防组合平面图 图8.27 家居智能安防系统图 图8.28 数据插座系统图 图8.29 架空层干线平面布置
