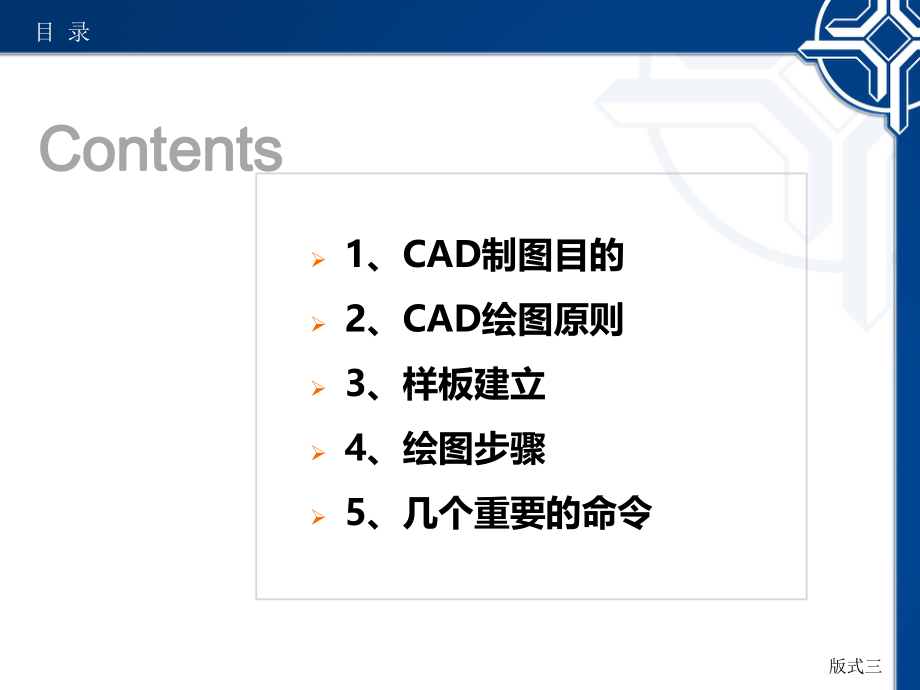

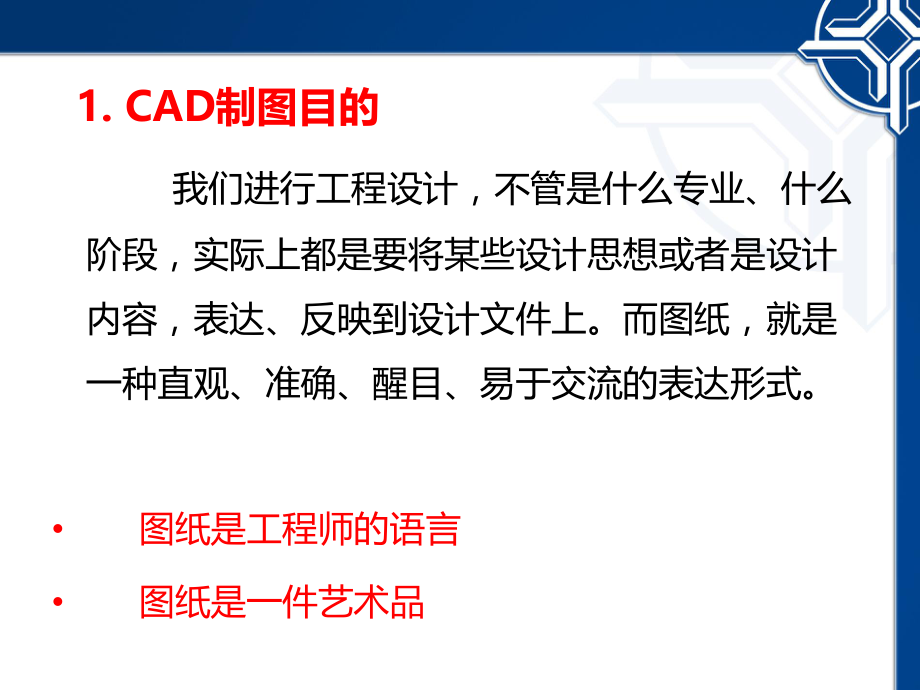

1、CAD制图标准介绍让 世 界 更 畅 通ContentsContents目 录版式三1、CAD制图目的2、CAD绘图原则3、样板建立4、绘图步骤5、几个重要的命令 1. CAD制图目的 我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。 图纸是工程师的语言 图纸是一件艺术品 2. CAD制图原则 高效清晰准确 清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是码头、哪是道路、哪是堆场、哪是水域、哪是建筑；尺寸标注、文字说明等清清楚楚，互不重叠。除了
2、图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。 粗细明确，层次清晰 准确：常见的错误是分明是100m长的一条线，量出来却是99.999m。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。 横平竖直、分毫不差 图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。能够高效绘图，好处不用多说。 清晰、准确、高效是CAD软件使用的三个基本点。在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确
3、、高效这三方面来编排的。 3. 样板的建立 CAD样板也叫“模板”，它可以按你的要求设置参数，到要用的时候直接调用，它可以统一（比如说一个工程多人来做）工程的共性。 为提升总图专业图纸表达水平，做到图纸简洁、美观，根据中交第四航务工程勘察设计院有限公司颁布的设计文件版面及CAD绘图规定，完成港航事业部总图专业标准化制图格式。3.1 图纸尺寸 预可、工可及初步设计阶段原则上要求所有专业均采用A1或A2图纸绘制， A3图纸出版。当采用A1图纸绘制时，应适当放大字体，保证打印出来的A3图纸可以看清。建议CAD标注字体大小采用5，一般字体大小采用6。 施工图阶段要求所有专业根据需要采用A1或A2图纸。
4、不提倡采用A0图纸或加长图纸。可通过图纸布局及调整画图比例采用上表标准的图纸图幅。图幅长宽备注A01189841A1841594A2594420A3420297A42972103.2 图纸比例 设计人员绘图时可根据实际情况选择合适的绘图比例，使图面布置紧凑, 主次分明。同一专业的各个方案相对应的图纸应采用相同比例绘制。受图幅限制需分开几张图绘制的图纸应采用同一比例。图纸图纸比例工程位置图1:100000、1:50000、1:10000、1:5000港区总体布置图1:5000、1:2000、1:1000、1:500总平面布置图1:2000、1:1000、1:500管线综合图1:1000、1:50
5、03.3 图层设置（包含名称、线型、比例、颜色、线宽）3.4 文字设置3.5 说明文字设置3.6 标注设置3.7 图名设置3.8 表格设置3.9 单位设置（0.0000） 4.绘图步骤（以总平面布置图为例）处理地形图（将地形图设为参照）确定基准线（码头前沿线、红线）,设立新的坐标系统绘图 （注意图层） 视口调整线型比例、文字、标注、说明等（尽量避免标注出现小数）PU打印出图（淡显设置，施工图一定按1:1出图）仔细检查5.几个重要的命令视口命令坐标系统命令 Pu这个命令可以清除掉图中所有的没有用到的设置、图块等信息，建议大家多多使用，最好每次存盘前都Pu一下绘图顺序（淡显在底层）谢谢观看THANKS
