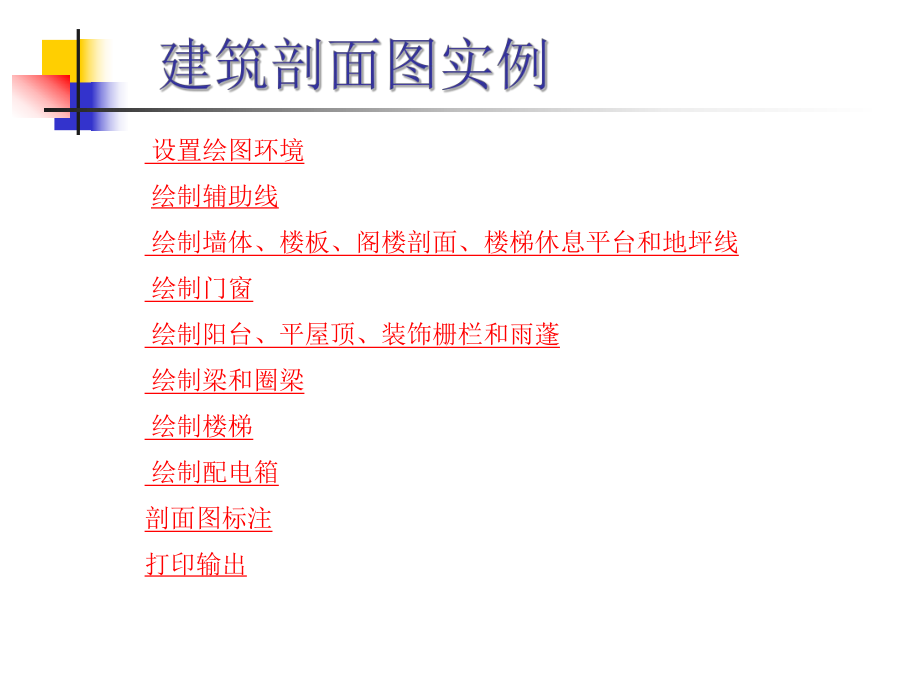

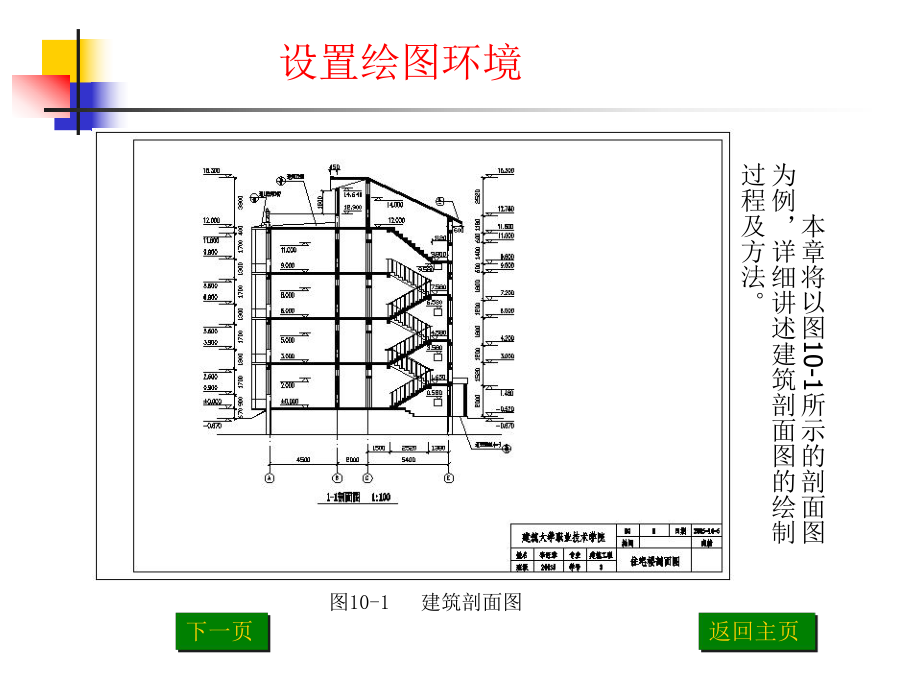

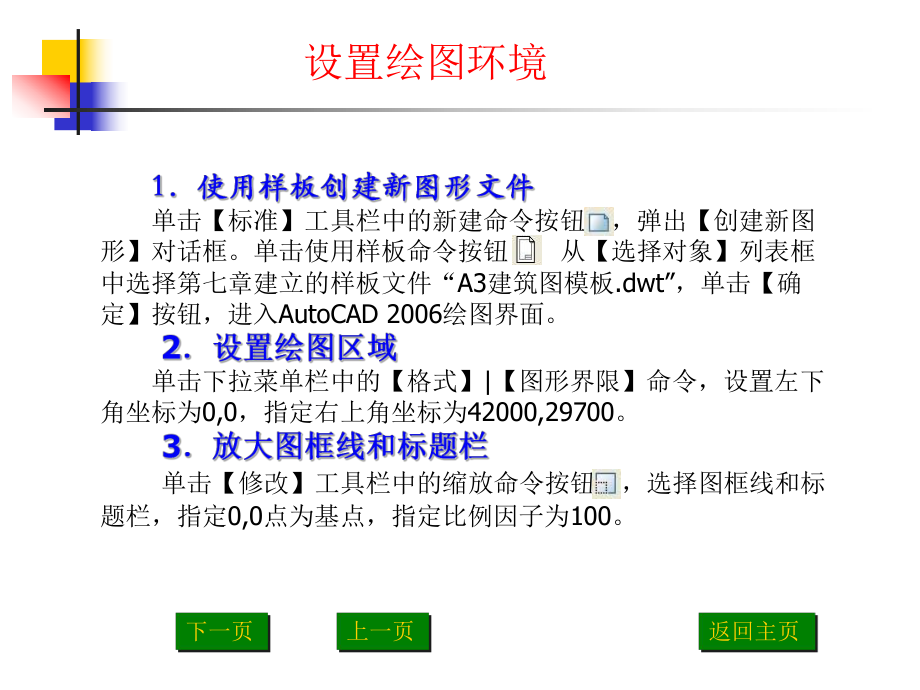

1、 设置绘图环境 绘制辅助线 绘制墙体、楼板、阁楼剖面、楼梯休息平台和地坪线 绘制门窗 绘制阳台、平屋顶、装饰栅栏和雨蓬 绘制梁和圈梁 绘制楼梯 绘制配电箱 剖面图标注 打印输出下一页返回主页设置绘图环境本章将以图10-1所示的剖面图为例，详细讲述建筑剖面图的绘制过程及方法。图10-1 建筑剖面图 下一页返回主页设置绘图环境单击【标准】工具栏中的新建命令按钮，弹出【创建新图形】对话框。单击使用样板命令按钮，从【选择对象】列表框中选择第七章建立的样板文件“A3建筑图模板.dwt”，单击【确定】按钮，进入AutoCAD 2006绘图界面。单击下拉菜单栏中的【格式】|【图形界限】命令，设置左下角坐标为
2、0,0，指定右上角坐标为42000,29700。单击【修改】工具栏中的缩放命令按钮，选择图框线和标题栏，指定0,0点为基点，指定比例因子为100。上一页在【标准】工具栏上的窗口缩放按钮上按住鼠标左键，单击下拉列表中的全部缩放命令按钮，显示全部作图区域。1）在标题栏上双击鼠标左键，弹出【增强属性编辑器】对话框。2）在【增强属性编辑器】的【属性】选项卡下的列表框中顺序单击各属性，在下面的【值】文本框中依次输入相应的文本。图名文本为“住宅楼剖面图”，图纸编号为8。其他同图9-2。 3）单击【确定】按钮，完成标题栏文本的编辑。 下一页上一页返回主页设置绘图环境下一页上一页返回主页设置绘图环境1）单击【
3、图层】工具栏中的图层管理器按钮，弹出【图层特性管理器】对话框，单击新建按钮，新建4个图层：楼板、楼梯、阳台、梁。 2）对原图层进行修改，将“轴线”层重命名为“辅助线”。 3）设置颜色。将“门窗”层的默认颜色设置为“0,87,87”，将“尺寸标注”层的颜色修改为蓝色，将“其他”层的颜色设置为白色。并对4个新建图层设置颜色。4）设置线型和线宽。将“墙体”层的线宽设置为“默认”，4个新建图层的线型保留默认的“Continuous”实线型，其线宽均为“默认”。设置好的【图层特性管理器】对话框如图10-2所示。 下一页上一页返回主页10.1 设置绘图环境图10-2 设置好的【图层特性管理器】对话框 下一
4、页上一页返回主页10.1 设置绘图环境5）单击【确定】按钮，返回到AutoCAD作图界面。 本例在第七章所创建的样板“A3建筑图模板.dwt”的基础上增加4个图层，在绘图时可根据需要决定图层的数量及相应的颜色与线型。 在命令行输入线型比例命令LTS并回车，将全局比例因子设置为100。在扩大了图形界限的情况下，为使点划线能正常显示，须将全局比例因子按比例放大。1）本例使用“A3建筑图模板.dwt”中的文字样式。“汉字”样式采用“仿宋_GB2312”字体，宽度比例设为0.8，用于书写汉字；“数字”样式采用“Simplex.shx”字体，宽度比例设为0.8，用于书写数字及特殊字符。 返回主页10.1
5、 设置绘图环境2）单击下拉菜单栏中的【格式】|【标注样式】命令，弹出【标注样式管理器】对话框，选择“建筑”标注样式，然后单击【修改】命令按钮，弹出【修改标注样式：建筑】对话框，将【调整】选项卡中【标注特征比例】中的“使用全局比例”修改为100。然后单击【确定】按钮，退出【修改标注样式：建筑】对话框，再单击【标注样式管理器】对话框中的【关闭】按钮，退出【标注样式管理器】对话框，完成标注样式的设置。利用【图层】工具栏中的图层列表框 ，关闭“标题栏”层，然后单击【标准】工具栏中的保存命令按钮 ，打开【图形另存为】对话框。输入文件名称“住宅剖面图”，单击【图形另存为】对话框中的【保存】命令按钮保存文件
6、。至此，绘图环境的设置基本完成。 上一页10.2 绘制辅助线绘制辅助线下一页返回主页1单击状态栏中的【正交】按钮，打开正交状态。 2利用【图层】工具栏中的图层列表框将“辅助线”层设置为当前层。 3单击【绘图】工具栏中的直线命令按钮 ，执行直线命令，在图幅内适当的位置绘制水平基准线和竖直基准线。4按照图10-3所示的尺寸，利用偏移命令将水平基准线及偏移后的水平辅助线按由下至上的顺序进行偏移，得到水平的辅助线。完成后如图10-4所示。 图10-3 水平辅助线间距10.2 绘制辅助线绘制辅助线返回主页图10-4 绘制完水平辅助线后的效果 下一页上一页水平基准线竖直基准线10.2 绘制辅助线绘制辅助线
7、返回主页 5按照图10-5所示的尺寸，利用“偏移”命令将竖直基准线及偏移后的竖直辅助线按由左至右的顺序进行偏移，得到竖直的辅助线。方法与绘制水平辅助线相同，不再赘述。 图10-5 竖直辅助线间距 下一页上一页10.2 绘制辅助线绘制辅助线返回主页绘制完竖直辅助线后，效果如图10-6所示。 竖直辅助线也可利用已完成的平面图来绘制。先将完成的平面图以块的方式插入到当前的图形中，然后利用其轴线和边界线或其他特征点完成竖直辅助线的绘制。 图10-6利用直线和偏移命令绘制的辅助线 下一页上一页10.2 绘制辅助线绘制辅助线返回主页6为了方便绘图，还需要将图10-6所示辅助线中多余的部分修剪掉，并添加阁楼
8、楼梯底部的竖直辅助线CD（CD与最右侧辅助线AB的间距为1120）。完成后如图10-7所示。具体方法如下： 图10-7绘制完成的辅助线 下一页上一页10.2 绘制辅助线绘制辅助线返回主页图10-8 绘制一条竖直的直线EF下一页上一页1）打开正交方式，关闭对象捕捉方式，单击【绘图】工具栏中的直线命令按钮，在左上角需修剪的边界位置画一竖直的直线EF。如图10-8所示。10.2 绘制辅助线绘制辅助线返回主页上一页2）单击【修改】工具栏中的修剪命令按钮，选择图10-8所示的直线EF和IJ为修剪边界，将左上角多余的线段MN、OP、GH、IJ和KL修剪掉。3）单击【修改】工具栏中的删除命令按钮，将图10-
9、8中作为边界的竖直线段EF删除。 4）单击【修改】工具栏中的偏移命令按钮，将如图10-7所示的竖直辅助线AB向左侧偏移1120。5）单击【修改】工具栏中的修剪命令按钮，对辅助线中多余线段进行修剪，达到图10-7所示的效果，完成辅助线的绘制。7单击【标准】工具栏中的保存命令按钮保存文件。 下一页返回主页墙体、楼板、楼梯休息平台和屋面一般用多线命令绘制，本章的剖面图中，涉及到两种墙体，楼梯间和外墙均为370墙，内墙均为240墙，楼板、楼梯休息平台和屋面厚度统一为120。绘制前应首先设置多线样式，建立240墙和370墙及LB（楼板）三种多线样式。这部分工作也可以在绘图环境中进行设置。1单击下拉菜单栏
10、中的【格式】|【多线样式】命令，弹出【多线样式】对话框。2单击【多线样式】对话框中的【新建】按钮，弹出【创建新的多线样式】对话框，在对话框中输入新样式名为“370”，如图10-9所示。10.3.1 建立多线样式建立多线样式 打开上节中已存盘的“住宅剖面图.dwg”文件，进入AutoCAD 2006的绘图界面。进行绘制墙体、楼板、阁楼剖面和地坪线的绘图工作。 下一页上一页返回主页图10-9 【创建新的多线样式】对话框 3单击【创建新的多线样式】对话框中的【继续】按钮，退出【创建新的多线样式】对话框并弹出【新建多线样式】对话框，对其进行如下设置。下一页上一页返回主页1）在说明文本框中输入“370墙
11、线”；2）设置上边的 线 元 素 偏 移“250”、下边的线 元 素 偏 移 “ -120”；3）其他选项均为默认值。设 置 完 的【新建多线样式】对话框如图10-10所示。 图10-10 设置完【新建多线样式】对话框 下一页上一页返回主页4单击【新建多线样式】对话框中的【确定】按钮，退出【新建多线样式】对话框，返回到【多线样式】对话框，完成“370”墙线样式的设置。5类似地重复第2、3、4步，设置“240”墙线样式和“LB”楼板样式。相应的【新建多线样式】对话框设置为：1）“240”墙线样式：样式说明为“240墙样式”；上边的线元素偏移“120”、下边的线元素偏移“-120”2）“LB”楼板
12、样式：样式说明为“楼板样式”；上边的线元素偏移0、下边的线元素偏移“-120”下一页上一页返回主页三 种 多 线样式设置完后的【多线样式】对话框如图10-11所示。6 单 击【多线样式】对 话 框 中 的【确定】按钮，退出【多线样式】对话框，完成设置。 图10-11设置完三种多线样式后的【多线样式】对话框 下一页上一页返回主页注意：注意：如果利用偏移辅助线的方法绘制墙体和楼板，就不需要设置多线样式，但绘图时速度较慢。 10.3.2绘制墙体绘制墙体 1将“墙体”层设置为当前层。2打开正交方式，关闭对象捕捉，在最下边的水平基准线QR下约1000处画一条基线ST。如图10-12所示。3利用多线命令绘
13、制墙体。1）设置对象捕捉为“端点”、“交点”捕捉方式。2）输入“ml”回车，执行多线命令，修改对正类型为无、比例为1、当前样式为“370”，捕捉辅助线交点U（图10-12），再捕捉辅助线交点V（图10-12），回车键结束命令 。下一页上一页返回主页图10-12画一条水平基线ST 下一页上一页返回主页3）空格键重复多线命令，捕捉辅助线交点W（图10-12）， 捕捉辅助线交点X（图10-12），回车键结束命令。4）空格键重复多线命令，捕捉辅助线交点出Z（图10-12）， 捕捉辅助线交点Y（图10-12），回车键结束命令。5）重复第2）步，设置多线样式为240，然后重复第3）步，捕捉辅助线交点A和W
14、 （图10-12），再一次重复第3）步，捕捉辅助线交点B和C （图10-12）。用多线命令绘制完的墙体及其与辅助线的关系如图10-13所示。 注意：注意：在绘制线元素不对称的多线时，注意捕捉辅助线交点的先后顺序，图中三面墙的起始点顺序不一样，操作时请仔细检查。 下一页上一页返回主页图10-13 用多线命令绘制完的墙体及其与辅助线的关系 DEFGHIJKLMNOPQRUST1将“楼板”层设置为当前层，设置对象捕捉方式为“端点”、“交点”捕捉方式。2利用多线命令绘制楼板。绘制方法与画墙体的方法相同，但多线样式为“LB”，多次重复多线命令，分别沿图10-13中辅助线的交点DE、FG、HI、JK、LM
15、绘制楼板。3利用多线命令绘制楼梯休息平台。与上面画楼板的方法相同，用多线命令，使当前样式为“LB”画出图10-13中NO、PQ、RS、TU之间的休息平台。用多线命令绘制完的墙体、楼板及楼梯休息平台后的效果如图10-14所示。注意：注意：绘制楼板和楼梯休息平台时，也可只画一层的，修剪和填充完后再利用阵列或复制命令绘制其他层的。 下一页上一页返回主页10.3.310.3.3绘制楼板和楼梯休息平台绘制楼板和楼梯休息平台 下一页上一页返回主页图10-14 用多线命令绘制完的墙体、楼板及楼梯休息平台 VWXYZAB下一页上一页返回主页10.3.410.3.4绘制阁楼剖面绘制阁楼剖面 本章的剖面图实例中，
16、由于阁楼剖面与楼板厚度相同，因此将它绘制在“楼板”层。1添加辅助线1）将“辅助线”层设置为当前层，关闭对象捕捉方式。将图10-14中阁楼位置左侧的辅助线VW向左偏移450，将最右侧的辅助线XY向右偏移850，添加两条辅助线，作为阁楼剖面的左右边界。2）打开对象捕捉方式，设置捕捉方式为“交点”捕捉方式，利用直线命令和延伸命令绘制屋面的辅助线ZG 。添加完辅助线CE、EF、ZG的结果如图10-15所示。 下一页上一页返回主页图10-15 添加完辅助线后的结果 2将“楼板”层设置为当前层，设置对象捕捉为端点、交点捕捉方式。3利用多线命令绘制阁楼剖面。输入“ml”回车，执行多线命令 ，捕捉辅助线的交点C（图10-15）作为起点 ，捕捉辅助线的交点Z（图10-15），再捕捉辅助线的交点G（图10-15） ，回车结束命令，完成阁楼剖面基本图形的绘制。4利用直线命令、延伸命令，和矩形命令绘制老虎窗上面屋面的余下部分。 1)单击【绘图】工具栏中的直线命令按钮，捕捉辅助线交点Z（图10-15）附近阁楼剖面下边线与240墙的左交点作为起点，捕捉辅助线的交点A（图10-15），然后回车结束命令 。2)单击【
