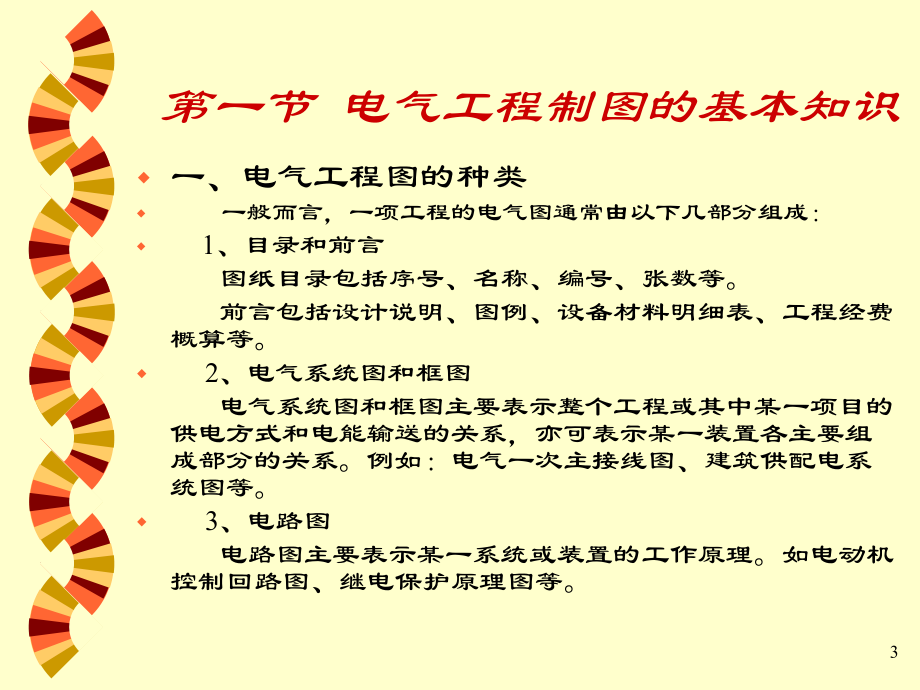

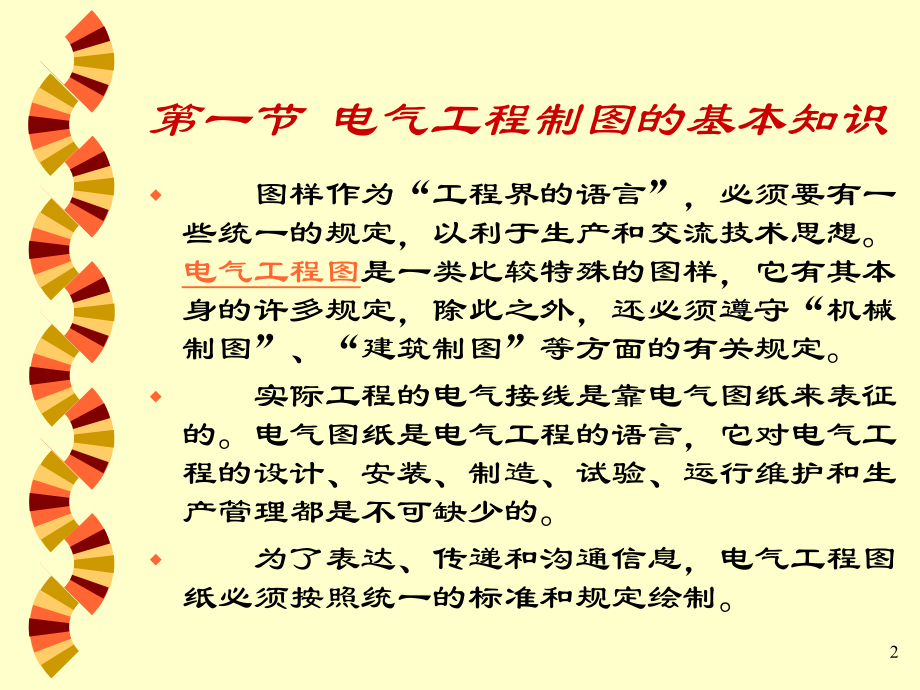

1、1第九章第九章 电力工程设计电力工程设计2第一节 电气工程制图的基本知识w 图样作为“工程界的语言”,必须要有一些统一的规定,以利于生产和交流技术思想。电气工程图是一类比较特殊的图样,它有其本身的许多规定,除此之外,还必须遵守“机械制图”、“建筑制图”等方面的有关规定。w 实际工程的电气接线是靠电气图纸来表征的。电气图纸是电气工程的语言,它对电气工程的设计、安装、制造、试验、运行维护和生产管理都是不可缺少的。w 为了表达、传递和沟通信息,电气工程图纸必须按照统一的标准和规定绘制。3第一节 电气工程制图的基本知识w一、电气工程图的种类w 一般而言,一项工程的电气图通常由以下几部分组成:w 1、目

2、录和前言 图纸目录包括序号、名称、编号、张数等。 前言包括设计说明、图例、设备材料明细表、工程经费概算等。w 2、电气系统图和框图 电气系统图和框图主要表示整个工程或其中某一项目的供电方式和电能输送的关系,亦可表示某一装置各主要组成部分的关系。例如:电气一次主接线图、建筑供配电系统图等。w 3、电路图 电路图主要表示某一系统或装置的工作原理。如电动机控制回路图、继电保护原理图等。4第一节 电气工程制图的基本知识w 4、接线图 接线图主要表示电气装置内部各元件之间及其他装置之间的连接关系,便于安装接线及维护。w 5、电气平面图 电气平面图主要表示某一电气工程中电气设备、装置和线路的平面布置。它一

3、般是在建筑平面的基础上绘制出来的。常见的电气工程平面图有线路平面图、变电所平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。w 6、设备元件和材料表 设备元件和材料表是把某一电气工程所需主要设备、元件、材料和有关的数据列成表格,表示其名称、符号、型号、规格、数量等。5第一节 电气工程制图的基本知识w 7、设备布置图 设备布置图主要表示各种电气设备的布置形式、安装方式及相互间的尺寸关系,通常由平面图、立面图、断面图、剖面图等组成。w 8、大样图 大样图主要表示电气工程某一部件、构件的结构,用于指导加工与安装,其中一部分大样图为国家标准图。w 9、产品使用说明书用电气图 电气工程中选用的设备

4、和装置,其生产厂家往往随产品使用说明书附上电气图。这些也是电气工程图的组成部分。 w 10、其他电气图w 如:功能图、逻辑图、曲线图、表格、印刷电路板图等。6第一节 电气工程制图的基本知识w二、电气工程制图的一般规则概述w(一)图纸格式 w 图纸通常由边框线、图框线、标题栏、会签栏组成。w 1、幅面尺寸w 由边框线所围成的图面,称为图纸的幅面。幅面大小共分5类:A0、A1、 A2、 A3、 A4,其尺寸如表91所示。根据需要,可对A3、 A4号图加长,加长幅面尺寸如表92所示。7第一节 电气工程制图的基本知识幅面代号A0A1A2A3A4宽长(BL)84111895948414205942974

5、20210297留装订边边宽(c)105不留装订边边(e)2010装订侧边宽(a)25表91 基本幅面尺寸(mm) 8第一节 电气工程制图的基本知识代号尺寸(BL)A33420891A344201189A43297630A44297841A452971051表92 加长幅面尺寸(mm)9第一节 电气工程制图的基本知识w2、图框w 图框又分为内框和外框,外框尺寸即表91、表92中规定的尺寸。内框尺寸为外框尺寸减去相应的“a”、“c”、“e”的尺寸。如图91、图92所示。w 加长幅面的内框尺寸,按选用的基本幅面大一号的图框尺寸确定。10第一节 电气工程制图的基本知识图91 不留装订边的图框11第一

6、节 电气工程制图的基本知识图92 留装订边的图框12第一节 电气工程制图的基本知识w3、标题栏w (1)标题栏位置。无论对X型水平放置的图纸,还是Y型垂直放置的图纸,标题栏都应该在图面的右下角,如图91、图92所示。标题栏的观看方向一般与图的观看方向相一致。w (2)国内工程通用标题栏的基本信息及尺寸,如图93和图94所示。13第一节 电气工程制图的基本知识图93 设计通用标题栏(A0A1)(单位:mm)14第一节 电气工程制图的基本知识图94 设计通用标题栏(A2A4)(单位:mm)15第一节 电气工程制图的基本知识w4、会签栏w 由多个专业相关的图纸应有会签栏,会签栏的格式如图95所示。图

7、95 会签栏(单位:mm)16第一节 电气工程制图的基本知识w5、图幅分区w 对于幅面大而内容复杂的电气图,为确定图上内容的位置及一些其它用途,需对图幅进行分区。w 图中将图纸的两对边各自等分加以分区,分区的数目应为偶数。每一分区的长度一般在25mm75mm之间。每个分区内竖边方向用大写拉丁字母,横边方向用阿拉伯数字分别编号。编号的顺序应从标题栏相对的左上角开始。分区代号用字母和数字表示,如B3、C5等。如图96所示。 17第一节 电气工程制图的基本知识图96 图幅分区18第一节 电气工程制图的基本知识w(二)文字w 1、字体w 电气技术图样和简图中的字体,所选汉字应为长仿宋体。w 2、文字尺

8、寸高度w (1)常用的文字尺寸宜在下列尺寸中选择:w2.5mm、3.5mm、5mm、7mm、10mm、14mm、20mm。w (2)字符的宽高比约为0.7。w (3)各行文字间的行距不应小于1.5倍的字高。w3、表格中的文字和数字w (1)数字书写:带小数的数值,按小数点对齐;不带小数的数值,按个位数对齐。w (2)文字书写:正文按左对齐。19第一节 电气工程制图的基本知识w(三)图线w 1、线宽w 根据用途,图线宽度宜从下列线宽中选用:w0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。w 图形对象的线宽应尽量不多于2种,每两种线宽间的比值

9、应不小于2。w 2、图线间距w 平行线(包括画阴影线)之间的最小间距不小于粗线宽度的两倍,建议不小于0.7mm。w 3、图线型式w 根据不同的结构含义,采用不同的线型,如表93所示。20第一节 电气工程制图的基本知识表93 图线型式21第一节 电气工程制图的基本知识w(四)比例w 推荐采用比例规定,如表94所示。类别推荐比例放大比例50:15:1原尺寸1:1缩小比例1:21:201:2001:20001:51:501:5001:50001:101:1001:10001:10000表94 推荐采用的比例规定22第二节 电力设备图形符号w 图形符号是指用于图样或其他文件以表达一个设备或概念的图形、

10、标记或字符。w 一、图形符号的构成w 1、符号要素 符号要素是一种具有确定意义的简单图形,不能单独使用。符号要素必须同其他图形组合后才能构成一个设备或概念的完整符号。例如继电器的线圈及其各触点等符号要素可共同组成继电器的符号。符号要素组合使用时,其布置可以同符号所表示的设备的实际结构不一致。w 2、限定符号 限定符号是一种加在其他符号上用以提供附加信息的符号。它通常不能单独使用。有时一般符号也可用作限定符号。如电容器的一般符号加到传声器符号上,即构成电容式传声器符号。23第二节 电力设备图形符号w 3、一般符号 一般符号是一种用以表示一类产品和此类产品特征的很简单的符号。w 4、方框符号 方框

11、符号是一种简单图形用以表示元件、设备等的组合及其功能的符号。它既不给出元件、设备的细节,也不考虑所有连接。方框符号通常使用在单线表示法的图中,也可用在示出全部输入和输出接线的图中。w 5、组合符号 组合符号是指通过以上已规定的符号进行适当组合派生出来的,表示某些特定装置或概念的符号。我国规定的电气图形符号由13个部分组成,符号的形式、内容、数量等全部与IEC标准相同,可以参看相关的标准。24第二节 电力设备图形符号w二、图形符号的使用规则w电气制图在选用图形符号时,应遵守以下使用规则:w 1、图形符号的大小和方位可根据图面布置确定,但不应改变其含义,而且符号中的文字和指示方向应符合读图要求。w

12、 2、在绝大多数情况下,符号的含义由其形式决定,而符号的大小和图线的宽度一般不影响符号的含义。有时为了强调某些方面,或者为了便于补充信息,允许采用不同大小的符号,改变彼此有关符号的尺寸,但符号间及符号本身的比例应保持不变。w 3、在满足需要的前提下,尽量采用最简单的形式;对于电路图,必须使用完整形式的图形符号来详细表示。w 4、在同一张电气图样中只能选用一种图形形式,图形符号的大小和线条的粗细亦应基本一致。25第二节 电力设备图形符号w 5、符号方位不是强制的。在不改变符号含义的前提下,符号可根据图面布置的需要旋转或成镜像放置,但文字和指示方向不得倒置。w 6、图形符号中一般没有端子符号。如果

13、端子符号是符号的一部分,则端子符号必须画出。w 7、导线符号可以用不同宽度的线条表示,以突出或区分某些电路、连接线等。w 8、图形符号一般都画有引线。在不改变其符号含义的原则下,引线可取不同方向。在某些情况下,引线符号的位置不加限制;当引线符号的位置影响符号的含义时,必须按规定绘制。w 9、图形符号均是按无电压、无外力作用的正常状态表示的。w 10、图形符号中的文字符号、物理量符号,应视为图形符号的组成部分。当这些符号不能满足时,可再按有关标准加以充实。26第二节 电力设备图形符号w三、发电厂和变电所常用图形符号w 发电厂和变电所一次回路常用图形符号,如表95所示。27第二节 电力设备图形符号表95 电气一次回路常用图形符号28第二节 电力设备图形符号表95 电气一次回路常用图形符号(续)
