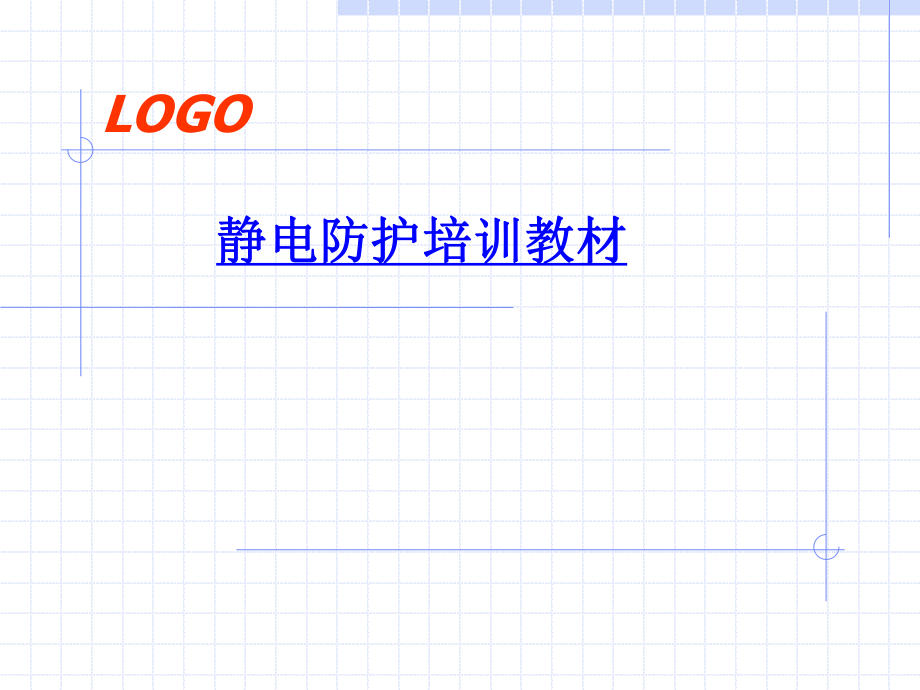

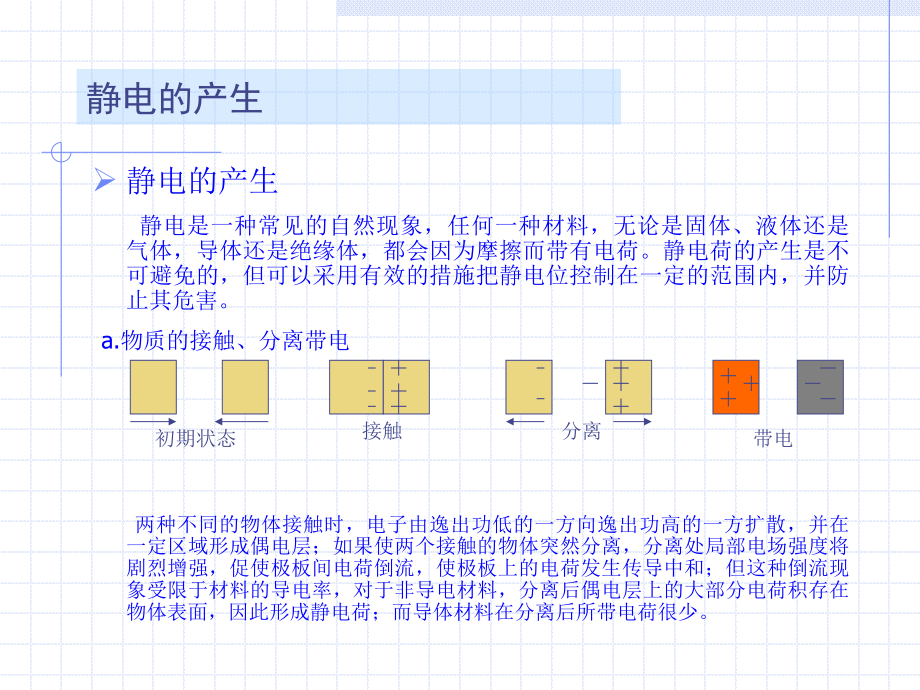

1、静电防护培训教材静电防护培训教材LOGO静电的产生静电的产生 静电是一种常见的自然现象，任何一种材料，无论是固体、液体还是气体，导体还是绝缘体，都会因为摩擦而带有电荷。静电荷的产生是不可避免的，但可以采用有效的措施把静电位控制在一定的范围内，并防止其危害。 a.物质的接触、分离带电 两种不同的物体接触时，电子由逸出功低的一方向逸出功高的一方扩散，并在一定区域形成偶电层；如果使两个接触的物体突然分离，分离处局部电场强度将剧烈增强，促使极板间电荷倒流，使极板上的电荷发生传导中和；但这种倒流现象受限于材料的导电率，对于非导电材料，分离后偶电层上的大部分电荷积存在物体表面，因此形成静电荷；而导体材料在

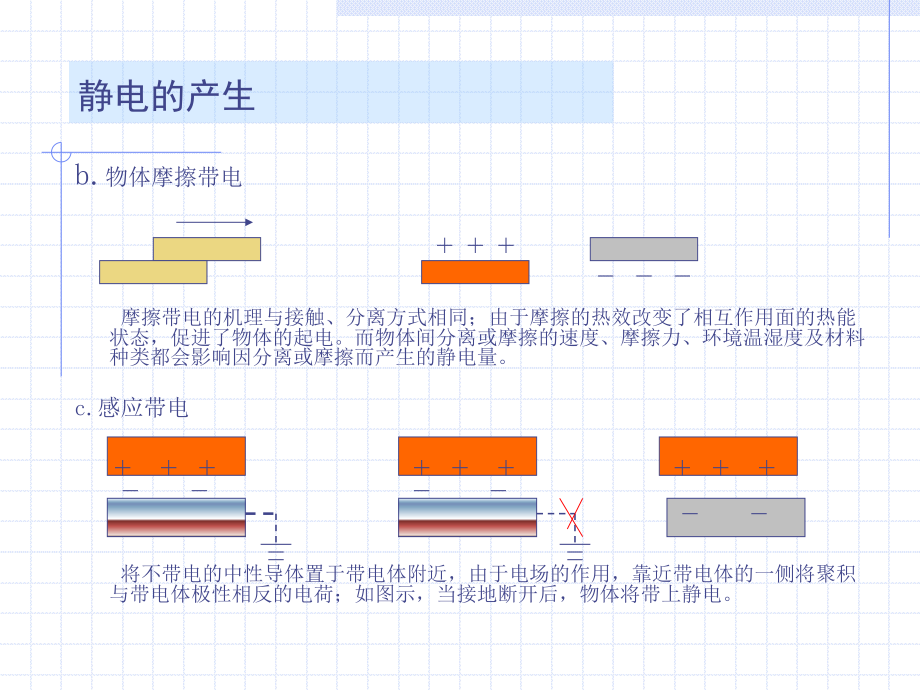

2、分离后所带电荷很少。 初期状态接触分离带电静电的产生 b.物体摩擦带电 摩擦带电的机理与接触、分离方式相同；由于摩擦的热效改变了相互作用面的热能状态，促进了物体的起电。而物体间分离或摩擦的速度、摩擦力、环境温湿度及材料种类都会影响因分离或摩擦而产生的静电量。 c.感应带电 将不带电的中性导体置于带电体附近，由于电场的作用，靠近带电体的一侧将聚积与带电体极性相反的电荷；如图示，当接地断开后，物体将带上静电。静电的产生d. 人体带电 人体是一个特殊的导体，人体与各种物体间的接触、分离和人体自身的活动，如人在操作中的动作和肢体活动，所穿的衣物与周围环境的摩擦、感应等，都会使人体带上静电。例如，在湿度
3、为55%、温度24的环境中，人在地毯上行走，人体上积聚的静电可达5000伏。 影响人体带电的因素 、人体对地电阻越大，人体带电量和人体电位越高； 、人体生理、姿势、鞋袜、地面状况等影响人体对地电容，影响人体带电； 、人体所穿服装材质的带电序列、吸附带电粒子的能力等影响人体带电； 、环境湿度对人体电位具有重要影响，湿度增大人体电位降低。e.其他产生静电的方式： 传导带电； 离子吸附带电； 断裂带电； 压电带电； 热电带电。静电对电子产品的危害 静电荷在物体上的积聚，从能量的角度表现为静电能的存储；当满足一定的条件时，带电体会向环境放电，此时，能量迅速释放，瞬间将产生较高的电流，并造成电子产品的破
4、坏或造成对电子仪器设备的干扰等。静电放电是静电对激光头产品的主要危害形式。静电对电子产品的危害 a. 静电造成的污染； b. 静电放电造成电子器件的损坏。静电对电子产品的破坏方式 a. 由带电物体向电子器件放电； b. 由电子器件向导体放电； c. 由于电子器件周边电场的变化，在电子器件内部形成电流。由于静电对电子器件的损坏具有一定的潜伏性，因此对产品的可靠性造成非常严重的危害。对策、：佩带手腕带将人体静电导出注意：1、手腕带的金属部分必须紧贴着手腕的皮肤上； 2、手腕带夹子端不能松动一、人体带电对策1、电阻的测量：使用校正过的最大量程为10M的数字万用表测量，测量方法见下图： （规格为：1.
5、00.2 M）测量频次：每班每天测量上班前确认一次，并将数据记录于手腕带检查记录表中点检管理：二、进入防尘车间必须穿戴防尘服、帽子及防尘 鞋1、防尘服的静电管理规格在50V以下；2、必须严格按照正确的着装方法；见下图：保管方法：1、使用普通的洗涤剂搓洗即可；2、禁止使用刷子刷洗防尘服；3、禁止熨斗进行熨烫。点检管理： 使用能测量10V单位的静电测量仪对穿着防尘衣的作业员的背部及帽子上进行测量，见下图：测量频次：每班每天上班前对穿着防尘衣的作业员进行测量，并将结果记录工位环境静电检查记录表中。三、作业地板 在地面铺上防止带电地板或导电性毡，以防止静电的产生。四、料车接地消除静电1、料车上每层都要
6、铺防静电胶皮或十字线；A、使用十字线时，每层上都要交叉成十字状固定；B、使用防静电胶皮时需要将其接地；C、如果是移动料车，则要从十字线或导线到地面间 吊链条接地，以消除料车移动时产生的静电。点检管理：使用校正过的万用表测量料车到地线之间的接地电阻，接地电阻应小在10以下。测量频次：每班每天上班前用校验过的万用表测量其接地阻值，并将测量数据记录于仪器设备接地检查记录表中。五、防静电指套在接触光学部品的工位要求佩带防静电指套点检管理：使用时破损、脏污的要及时更换六、周转盒、箱 在LD、PD、IC等部品、半成品、光头成品使用的周转盒、箱必须使用掺入了导电材料（如碳等）的周转盒、箱。测量频次：每班每天
7、上班前使用静电测量仪测量周转 盒、箱表面静电电位小于50V以下，并将测量结果记录于工位环境静电检查记录表中。七、电批 所有涉及到光学部品的工位使用的电批都需要进行防静电处理。1、手柄部分：用锡箔纸将手柄部分包上，锡箔纸要用接地线接续。2、电批头及电批电源都需要进行接地处理。点检管理 使用校验过的万用表测量电批的手柄、电批头、电批电源等部位的接地阻值，测量数据应小于10 以下。 使用校验过的静电测量仪测量电批上的静电电位，测量数据应小于50V以下。测量频次： 每班每天上班前用校验过的万用表测量电批各部位的接地电阻，并将测量数据记录于仪器设备接地检查记录表中。 用静电测量仪测量电批上的静电电位记录
8、于工位环境静电检查记录表中。点检管理八、烙铁对策1、使用ESD对策品（防静电放电）烙铁对策2、对不是上述烙铁的使用需要在手柄 处包上锡箔纸并进行接地处理。对策3、烙铁头部分需要进行接地。点检管理 使用校验过的万用表对烙铁的接地进行测量，其接地电阻应不大于10 。 使用校验过的静电测量仪对烙铁的手柄部位进行测量其静电电位，测量结果应小于50V。测量频次： 每班每天上班前用校验过的万用表测量电批各部位的接地电阻，并将测量数据记录于仪器设备接地检查记录表中。 用静电测量仪测量电批上的静电电位记录于工位环境静电检查记录表中。点检管理九、示波器、电脑等屏幕部位1、示波器： 因在示波器的显示屏上会产生很高
9、的静电电位，所以要在示波器的显示屏上贴上透明的防静电薄膜，并在四周用锡箔纸贴上，接上地线。 电脑屏幕在工作的时候也会产生很高的静电电位，所以要在电脑显示屏上装上防静电用的保护屏，并接地。2、电脑点检管理 使用校验过的万用表对示波器及电脑的屏幕接地进行测量，其接地电阻应不大于10 。 使用校验过的静电测量仪对烙铁的手柄部位进行测量其静电电位，测量结果应小于50V。测量频次： 每班每天上班前用校验过的万用表测量电批各部位的接地电阻，并将测量数据记录于仪器设备接地检查记录表中。 用静电测量仪测量电批上的静电电位记录于工位环境静电检查记录表中。点检管理十、组装设备 组装设备包括光头组装治具、UV胶等胶
10、水涂布治具、气吹等设备。对以上设备均需要进行接地处理，点检管理： 使用校正过的万用表测量各设备到地线之间的接地电阻，接地电阻应小在10以下。测量频次：每班每天上班前用校验过的万用表测量其接地阻值，并将测量数据记录于仪器设备接地检查记录表中。十一、绝缘部位的静电对策 （气吹） 气吹机器的主体盖主体盖的侧面（左右）的2面、上面的1面用铝箔纸遮蔽，并进行接地。十一、绝缘部位的静电对策 （烙铁） 烙铁的柄部（贴2/3左右）用铝箔纸遮蔽。与温度控制部为一体的类型的话、用铝箔纸贴住塑料露出部分进行遮蔽，并进行接地。 十一、绝缘部位的静电对策 （螺钉机） 螺钉机主体塑料部分（露出部分）用铝箔纸贴住以遮蔽，并
11、进行接地。 十一、绝缘部位的静电对策 （手批）手持螺丝刀柄部（贴2/3左右）用铝箔纸贴住以遮蔽 十一、绝缘部位的静电对策 （电脑、达印机） D/S机打印机全面外框部塑料部分（露出部分）用铝箔纸来遮蔽 ，并进行接地处理。点检管理 使用校验过的万用表对各设备的接地进行测量，其接地电阻应不大于10 。 使用校验过的静电测量仪对包了锡箔纸部位进行测量其静电电位，测量结果应小于50V。测量频次： 每班每天上班前用校验过的万用表测量各设备的接地电阻，并将测量数据记录于仪器设备接地检查记录表中。 用静电测量仪测量各设备包了锡箔纸部位上的静电电位，并记录于工位环境静电检查记录表中。点检管理十二、湿度管理 1、经过湿度管理、带 电电压减至1/10左右）。2、湿度管理的整个区域都要实施防锈对策。 3、胶水会因湿度发生白化现象、要特别注意。 点检管理：1、45% RH到70% RH左右为基准。2、干湿球湿度计要放在离地面 1 1.5 m左右 的高度。 测量频次： 1天1次以上（定时测量），测定的湿度记入温度、湿度记录表中。十三、厂牌： 因为工卡没有实施静电对策、为了防止由于工卡上的静电造成LD破坏所以工卡不能挂在防尘服上。 ，上班时应将厂牌悬挂于工位上。
