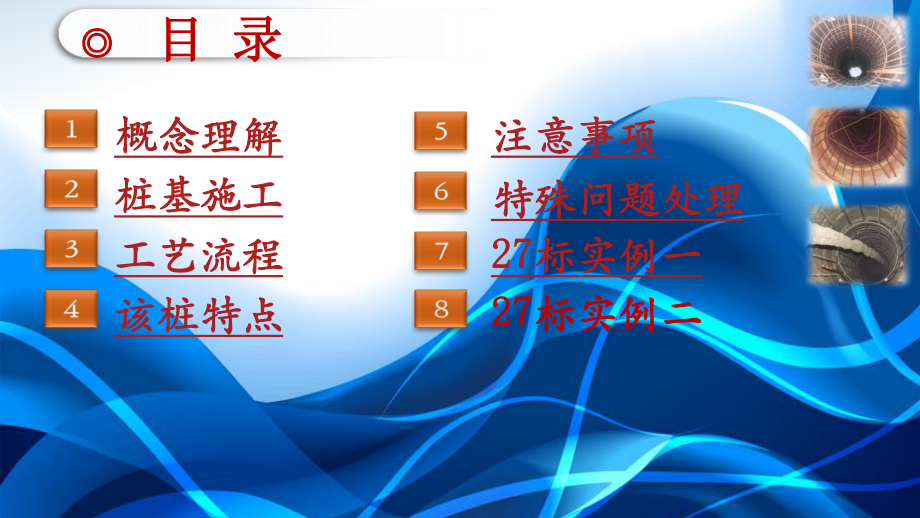

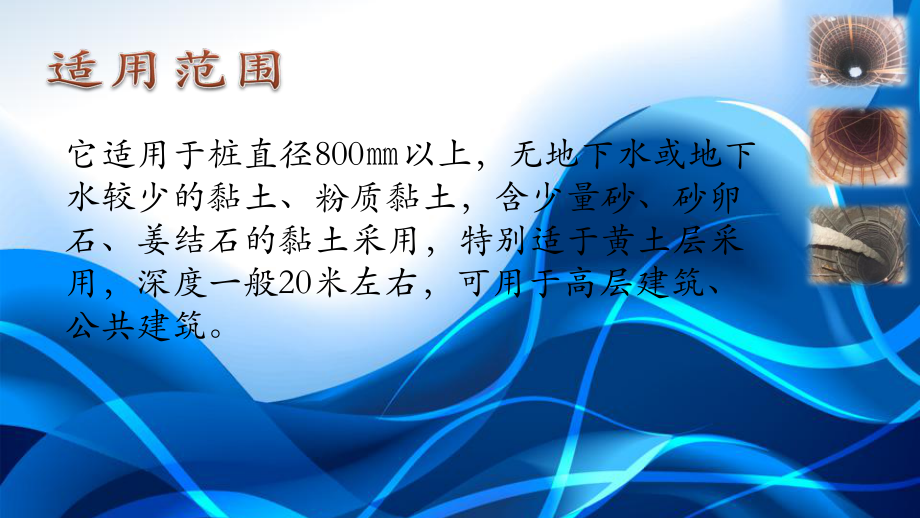

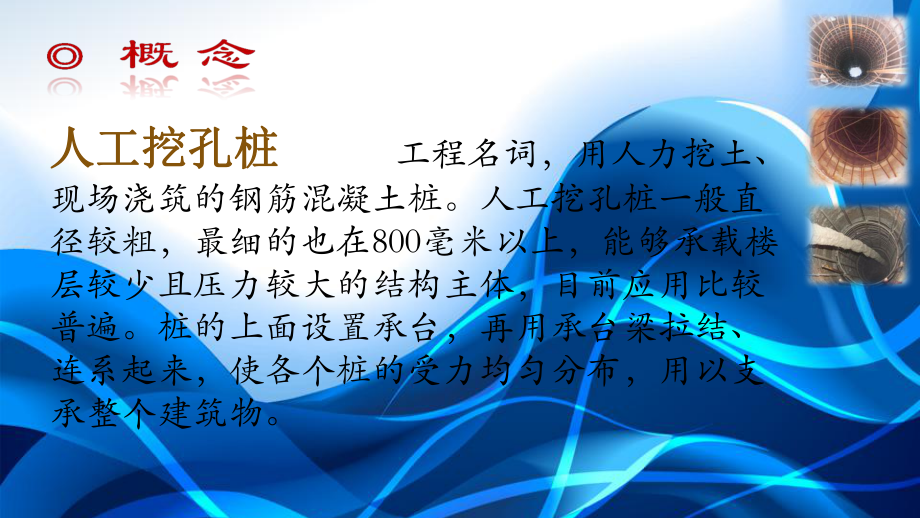

1、目目 录录概念理解概念理解桩基施工桩基施工工艺流程工艺流程该桩特点该桩特点注意事项注意事项特殊问题处理特殊问题处理2727标实例一标实例一2727标实例二标实例二人工挖孔桩人工挖孔桩 工程名词，用人力挖土、现场浇筑的钢筋混凝土桩。人工挖孔桩一般直径较粗，最细的也在800毫米以上，能够承载楼层较少且压力较大的结构主体，目前应用比较普遍。桩的上面设置承台，再用承台梁拉结、连系起来，使各个桩的受力均匀分布，用以支承整个建筑物。它适用于桩直径800以上，无地下水或地下水较少的黏土、粉质黏土，含少量砂、砂卵石、姜结石的黏土采用，特别适于黄土层采用，深度一般20米左右，可用于高层建筑、公共建筑。桩基施工时
2、应按现行有关规范规程并结合该工程的实际情况采取有效的安全措施，确保桩基施工安全有序进行，深度大于10米的桩孔应有送风装置，每次开工前送风5分钟； 桩孔挖掘前要认真研究地质资料，分析地质情况对可能出现的流砂、流泥及有害气体等情况，应制定针对性的安全挖孔桩井下作业条件差、环境恶劣、劳动强度大，安全和质量显得尤为重要。场地内严禁打降深抽水，当确因施工需要采取小范围抽水时，应注意对周围地层及建筑物进行观察，发现异常情况应及时通知有关单位进行处理注 意施工机具1、卷扬机和提土桶,用于材料和弃土的垂直运输以及供施工人员上下工作使用。2、护壁钢模板。3、潜水泵。4、鼓风机、空压机和送风管。5、镐、锹、土筐等
3、挖运工具:若遇到硬土或岩石,尚需风镐、潜孔钻。6、插捣工具,用于插捣护壁砼。7、应急软爬梯。8、照明灯、对讲机、电铃等。运运 土土 吊吊 子子运土篓子运土篓子吊土中吊土中放线定桩放线定桩位位支护壁模板支护壁模板入附加钢筋入附加钢筋 开挖第一节开挖第一节桩孔土方桩孔土方浇筑第一节浇筑第一节护壁砼护壁砼检查桩位中检查桩位中心轴线心轴线架设垂直运架设垂直运输架及配套输架及配套设备设备 检查验收检查验收开挖扩底开挖扩底部分部分检查验收检查验收挖第二节逐层挖第二节逐层向下循环作业向下循环作业浇筑桩身砼浇筑桩身砼（随浇随振）（随浇随振）放砼溜筒放砼溜筒吊放钢筋笼吊放钢筋笼o各坑槽控制点设立高程控制五、成形
4、质量成形质量钢筋笼子制作：制作场地要平整，钢筋要直，箍筋冷拉调直，间距准确，焊缝及接头数量符合国标GB50204-92的要求。钢筋笼整节制作，钢筋纵横连接宜采用焊接连接，当纵筋采用搭接连接时，其搭接长度须按03G101-1的有关要求，且接头均须按规范错开。钢筋笼制作安装钢筋笼制作安装钢筋笼安装：根据场地实际情况用塔吊安装，钢筋笼需检验合格后编号堆放好后方能下井，下放应轻巧，先校核钢筋笼标高，防止钢筋笼碰撞井壁及钢筋笼变形，入井后周围再用砼块垫衬，以保证保护层厚度均等。钢筋笼吊装图钢筋笼吊装图桩施工完后，应进行单桩承载力和桩身完整性检测，逐根采用钻孔抽芯法、荷载试验和动测法进行检测，检测数量和方
5、法按照建筑桩基检测技术规范（JGJ106-2003）执行。 1. 施工操作工艺简单，施工方便，不需要大型机械设备。 2. 单桩承载力高，可直接检查桩外形尺寸和持力层情况，受力性能可靠，抗震能力强。 3. 可多桩同时进行，施工速度相对较快，节省设备投资，降低工程造价 。 4. 井下作业条件差，环境恶劣，劳动强度大，安全和质量特别重要。 1、 挖孔质量要求保证挖孔质量要求保证开挖前,从桩中心位置向桩四周引出4个桩心控制点,施工过程用桩心点来校正模板位置,有专人严格校核中心位置及护壁厚度。桩孔开挖后,当天一次灌注完毕护壁砼,护壁砼拌和料中掺入早强剂;护壁拆模后,若发现护壁有蜂窝、漏水现象要及时加以堵
6、塞或导流,防止孔外水通过护壁流入孔内。2、注意防止土壁坍落及流砂事故注意防止土壁坍落及流砂事故在开挖过程中,如遇到特别松软的土层,流动性淤泥或流砂时,为防止土壁坍落及流砂,可减少每节护壁的高度或采用钢护筒,待穿过松软土层和流砂层后,再按一般的方法边挖边灌注砼护壁,继续开挖桩孔。开挖流砂现象严重的桩孔可采用井点降水法。地下水是深基础施工中最常见的问题，它给人工挖孔桩施工带来许多困难。含水层中的水在开挖时破坏了其平衡状态，使周围的静态水充入桩孔内，从而影响了人工挖孔桩的正常施工，如果遇到动态水压土层施工，不仅开挖困难，混凝土护壁难于施工成型，甚至被水压冲垮，发生桩身质量问题甚至施工安全问题。如遇到
7、了细砂、粉砂土层，在压力水的作用下，易发生流砂和井漏现象。施工时应保证施工人员安全，及时检测有无毒害气体和缺氧情况，并采取有效措施。 地下水地下水1.地下水量不大时：2.水量较大时： 3.对不太深的挖孔桩 ：4.抽水时环境影响 ：可选用潜水泵抽水，边抽 水边开挖，成孔后及时浇筑相应段的混凝土护壁当用施工孔自身水泵抽水，也不易开挖时，应从施工顺序考虑，采取对周围桩孔同时抽水可在场地四周合理布置统一的轻型管井降水分流截断水源，封闭水路。桩孔较浅时，可用板桩封闭；桩孔较深时，用钻孔压力灌浆形成帷幕挡水，以保证在正常抽水时，达到正常开挖。发现流泥现象后立即采用钢筋打入侧壁塞入稻草挡住流泥流入孔内，如果
8、稻草加钢筋不能堵住流泥，应采用插下0.1m1m小模板间距20cm阻隔流泥流出，然后下300mm-500mm高护壁模板，在护壁模板后向下斜打入1500mm长16钢筋作为护壁浇筑后该节护壁的支撑，然后迅速浇筑提高一个标号（即C25护壁砼）的早强护壁砼，不拆模板做下一节护壁。循环以上施工方法直至穿过流泥层。1、每日开工前应检测井下有无危害气体和不安全因素，孔深大于10m以及腐殖质土层较厚时，应有专门送风设备，风量不应小于25L/s，向桩孔内作业面送入新鲜空气。 桩孔下爆破后，必须向桩孔内送风，或向桩孔内均匀喷水，使炮烟全部排除或凝聚沉落后，才能下桩孔内作业；2、桩孔口应严格管理。桩孔口应设置高于地面
9、200mm的护板，防止地面石子或其他杂物等被蹋人桩孔中。地面孔口四周必须有护栏，高度不低于800mm。无关人员不得靠近桩孔口，桩孔口机械操作人员不准离开岗位。口袋内不得放置物品(如钥匙、钢笔、怀表、打火机、小型工具等)，以防坠入桩孔中。每日开工前需利用空压机对孔内进行吹入一定的新鲜空气，防止孔内存在有害气体、二氧化碳浓度过高。5、装渣桶、吊篮、吊桶上下用电动葫芦提放，上下应对准桩孔中心。6、在任何情况下严禁提升设备超载运行，上、下班前对提升架及轨道应进行检查，工作时发现异常情况应立即停止工作，找出原因，认真检修，不准带病运转。7、吊放钢筋入桩孔时，应绑紧系牢(下口宜用铁盘兜住)，确保不溜脱坠落。应待钢筋吊入孔底后，才能下人进入桩孔解钩。8、在桩孔内绑扎或焊接钢筋骨架时，操作平台方木必须放在实处(可放在混凝土护壁突出面上或钢筋骨架加强环筋上)，并与平台木板钉牢，防止方木滑动位移，平台坠落。施工前需对钢丝绳、麻绳进行认真检查，发现绳索受损应立即进行更换，防止提升过程中出现断裂，发生安全事故。从孔内挖出的土方尽量远离孔口，避免落入孔内对孔底作业人员造成伤害。每日下班前需对正在进行或已成孔尚未浇筑砼的孔进行认真检查，确认每个孔都加盖安全防护盖方可离开（安全防护盖板一般采用钢筋制作，空隙不宜过大。
