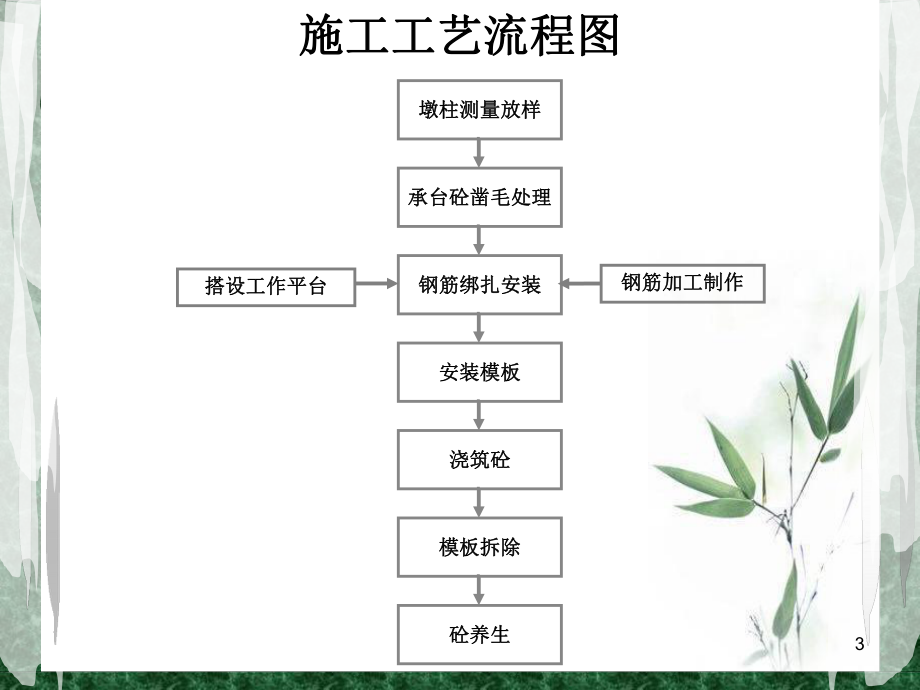

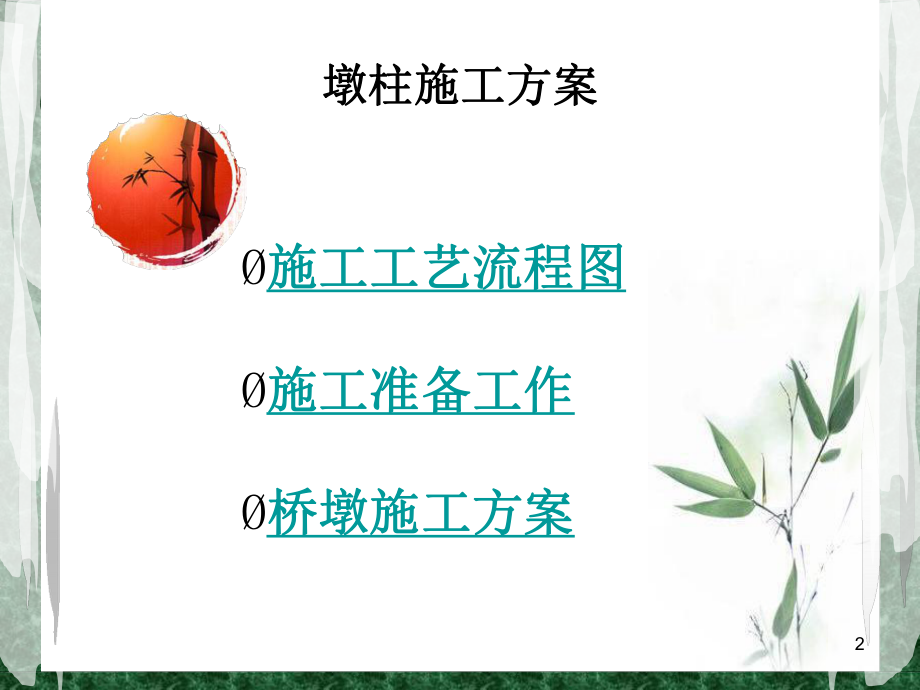

1、12墩柱施工方案墩柱施工方案施工工艺流程图施工工艺流程图施工准备工作施工准备工作桥墩施工方案桥墩施工方案3施工工艺流程图施工工艺流程图墩柱测量放样墩柱测量放样承台砼凿毛处理承台砼凿毛处理钢筋绑扎安装钢筋绑扎安装安装模板安装模板浇筑砼浇筑砼模板拆除模板拆除砼养生砼养生钢筋加工制作钢筋加工制作搭设工作平台搭设工作平台4施工准备工作施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高 程和坐标）。经审核无误后才进行现场施工。墩柱施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋。
2、利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。5桥墩施工方案桥墩施工方案1、支架及工作平台、支架及工作平台2 2、钢筋绑扎、钢筋绑扎3 3、安装模板、安装模板4 4、混凝土浇筑、混凝土浇筑5 5、拆除模板、拆除模板6 6、混凝土养生、混凝土养生61 1、支架及工作平台、支架及工作平台墩柱架子搭设参照建筑施工扣件式钢管脚手架安全技术规范沿墩身四周安装钢管支架，支架成双排布置。支架与墩身间留足墩身施工空间，支架上铺设5cm脚手板，作为施工操作平台
3、，侧设栏杆并用绿色密目网围上。支架设置不能影响模板安装工作。高空作业必须戴安全帽、穿防滑鞋、系安全带，风力大于6级时，停止高空作业。架子搭设作业必须持证上岗。72、钢筋绑扎、钢筋绑扎墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋，在承台顶面，准确测量墩柱外轮廓线的位置，并标于承台上。复测墩柱底标高，架立墩柱施工支架。钢筋的加工制作均在钢筋加工棚内进行，半成品钢筋运至现场按施工技术规范的有关规定进行绑扎。钢筋制作绑扎根据墩柱分节施工次数进行，预留足够的搭接长度，受力钢筋接头位置相互错开不小于35d。钢筋笼完成后在主筋上绑扎预制混凝土垫块，以保证保护层的厚度。受力钢筋接头，
4、采用焊接。钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊。焊工必须持考试合格证上岗。钢筋接头采用搭接电弧焊，且一个断面内的接头数量不超过50%，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。焊条宜使用502#焊条。接头双面焊缝的长度不小于5d，单面焊缝的长度不小于10d8刚筋安装遵循先下后上，先主后次原则，即先绑扎外露部分主筋、箍筋及拉结筋，再连接主筋绑扎箍筋。间距按照设计尺寸严格控制。当墩柱较高时，采用分节安装。外露钢筋较长则需搭设支承架。钢筋的绑扎顺序：一般情况下先长轴后短轴，由一端向另一端依次进行，按图纸要求划线、铺钢筋、穿箍筋、绑扎、成型。钢筋安装应特别注意墩身钢筋预埋
5、，为了保证钢筋预埋的准确性，采用支架进行定位，在承台钢筋顶面仍应设置一定位框以确保墩柱钢筋的位置准确性钢筋笼具有强劲的内支撑或辅助支撑，在吊装和就位过程中为防止扭曲变形，钢筋骨架要竖直起吊。9钢筋的固定钢筋的固定及除锈及除锈10顶帽钢筋绑扎完成顶帽钢筋绑扎完成113、模板安装、模板安装 模板制作墩柱模板采用大块组合定型钢模板，尺寸按照设计断面加工，在加工前，根据混凝土的入模速度、荷载等情况进行验算，确保模板自身的强度及刚度。模板加工选择具多年公路桥梁钢结构加工经验的加工厂进行加工，出场前进行试拼装检验，合格后运至施工现场。模板安装模板用吊机吊装到位，拼缝内夹海绵条密封，用经纬仪控制模板垂直度，
6、调整后用紧线器固定。模板加固完成后，对模板进行检查，做到平面位置准确，表面无污物、砂浆及其他杂物，表面平顺、接缝严密，垂直度及结构尺寸满足图纸及规范要求。12模板打磨及涂模板打磨及涂脱模剂脱模剂13吊桩模板吊桩模板14模板安装模板安装154、混凝土浇筑、混凝土浇筑混凝土的入模温度应控制在30以下。混凝土中心温度与表面温度的差值不应大于25，混凝土表面温度与大气温度的差值不应大于25。严格执行混凝土进场交货验收制度，试验员对每车混凝土的坍落度进行取样试验，如遇坍落度超出允许范围的混凝土，严禁使用。下料时避免混凝土冲击钢筋和模板，严禁一次性下料过多。浇筑混凝土要连续进行，砼入仓后立即振捣，不允许出
7、现堆积现象，严格控制混凝土的浇筑时间。因选用较低坍落度的混凝土，其流动性损失较快，如浇筑时间过长会影响混凝土的分散能力，容易形成蜂窝等缺陷。16砼浇注分层进行，每层厚度不大于30cm，振捣由专人负责，保证振捣密实不漏振，入模后的混凝土及时振捣，防止过振。振动棒与侧模保持510cm距离，插入下层砼510cm。振捣时混凝土不再显著下沉，不再出现大量气泡，砼表面均匀、平整，并已泛浆表明已经密实，不可再振。振捣过程中，防止振捣棒冲击模板、预埋件，造成模板损坏和预埋件移位。混凝土浇注采用吊车起吊料斗投料，墩柱内用串筒保证砼从高处倾落不离析、散落，串筒底距离浇注砼顶面不超过2。浇筑过程中设专人随时检查钢筋和模板的稳固性及垂直度，发现问题及时处理。混凝土浇筑应一次完成，不得中途停断。17浇筑混凝土浇筑混凝土18导管下料导管下料19导管下料导管下料205、拆除模板、拆除模板墩柱混凝土达到2.5MPa方可拆模，为保证墩柱外观质量，拆模时不得强行撬模，以免损伤混凝土表面光洁度及钢模板。拆下的模板按照部位摆放，并由专人保养，确保模板正常周转使用。216、混凝土养生、混凝土养生砼浇筑完毕初凝后，覆盖顶面并派专人经常洒水（包括模板）养护，养护期一般不少于7d，拆除模板后的墩柱用塑料薄膜严密包裹养护。22
