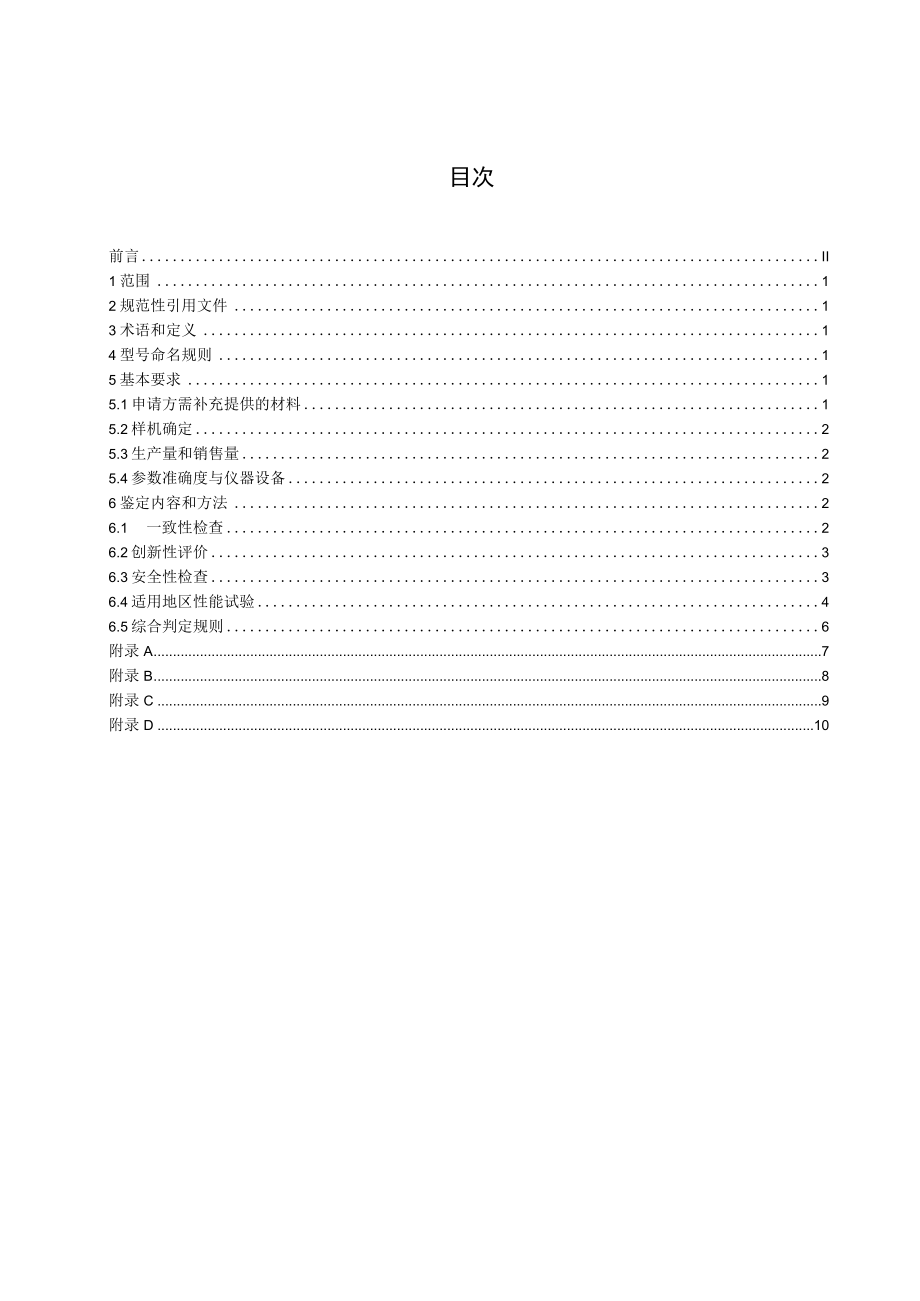

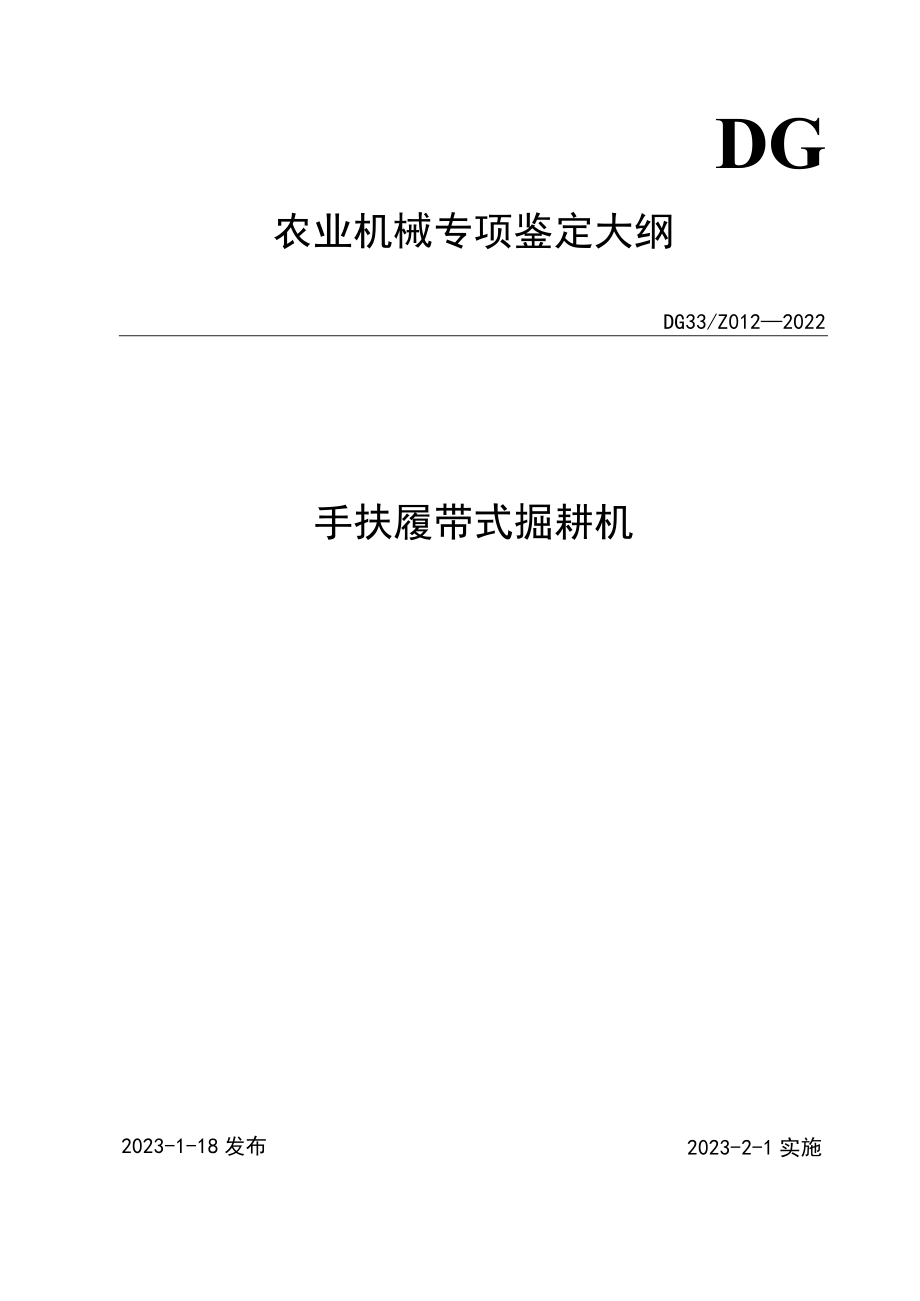

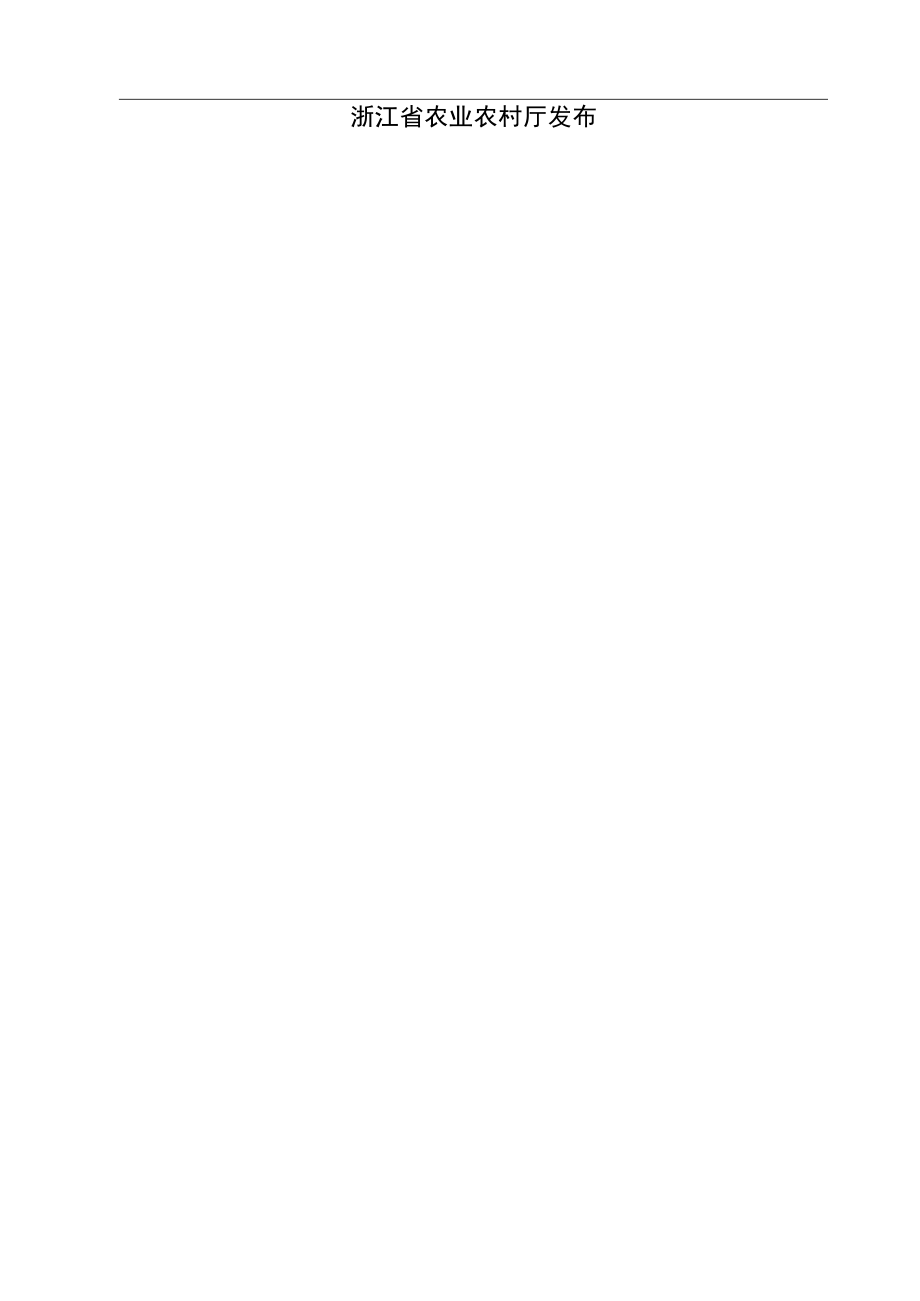

1、DG农业机械专项鉴定大纲DG33/Z0122022手扶履带式掘耕机2023-2-1实施2023-1-18发布浙江省农业农村厅发布目次前言II1范围12规范性引用文件13术语和定义14型号命名规则15基本要求15.1申请方需补充提供的材料15.2样机确定25.3生产量和销售量25.4参数准确度与仪器设备26鉴定内容和方法26.1一致性检查26.2创新性评价36.3安全性检查36.4适用地区性能试验46.5综合判定规则6附录A7附录B8附录C9附录D10,Z.1刖百本大纲依据TZ62021农业机械专项鉴定大纲编写规则编制。本大纲为首次制定。本大纲由浙江省农业农村厅提出。本大纲由浙江省畜牧技术推广与
2、种畜禽监测总站（浙江省农业机械试验鉴定推广总站）技术归口。本大纲起草单位：浙江省农业机械工业行业协会、浙江省畜牧技术推广与种畜禽监测总站（浙江省农业机械试验鉴定推广总站）。本大纲主要起草人：赵树武、蒋深、王亚飞、应博凡、董玉玲、蔡煜桦、程舟琦。手扶履带式掘耕机1范围本大纲规定了手扶履带式掘耕机的术语和定义、型号命名规则、基本要求、鉴定内容和方法。本大纲适用于手扶履带式掘耕机的专项鉴定。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注口期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T52
3、62农业机械试验条件测定方法的一般规定GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则JB/T8574农机具产品型号编制规则3术语和定义下列术语和定义适用于本文件。3.1手扶履带式掘耕机配套动力不大于6.5kW,以履带为行走装置，掘耕部件与底盘直联，由扶手把操纵，具有掘地功能的耕作机械。4型号命名规则手扶履带式掘耕机的产品型号按JB/T8574的规定编制，主要由分类代号、特征代号、主参数和改进代号组成，表示方法如下：IJ-改进代号：用A、B、C、表示主参数：掘耕宽度，单位为厘米（cm）特征代号：S手扶，L履带式类别代号：耕耘和整地机械，J掘耕机标记示例：掘耕宽度为35c
4、m,经过首次改进的手扶手扶履带式掘耕机型号表示为IJSL-35A。5基本要求5.1申请方需补充提供的材料除申请时提交的材料之外，申请方需补充提供的文件资料：a）产品规格表（见附录A）；b）样机照片（左前方45。、右前方45,正后方，产品铭牌各1张）；c）执行标准及标准备案证明复印件；d）创新性证明材料（整机或部件的发明专利、实用新型专利、科技成果评价证书、科技成果查新报告之一或创新性评价意见）。e）用户名单（内容至少包括购买者姓名、通讯地址、联系电话、产品型号名称、购买时间等，使用一个作业季以上，不少于5户），提供的用户应为产品定型后使用的用户，格式见附录C。DG33Z0122022以上材料均
5、需加盖制造商公章。5.2样机确定样机由制造商无偿提供且应是12个月以内生产的合格产品。样机由鉴定机构在制造商明示的合格品存放处随机抽取，抽样基数不少于5台，抽样数量为2台，其中1台用于试验鉴定，另1台备用。试验样机由制造商按约定的时间送达指定地点。试验鉴定完成且制造商对鉴定结果无异议时，样机由制造商自行处理。在试验过程中，由于非样机质量原因造成试验无法继续进行时，可以启动备用样机重新试验。5.3生产量和销售量鉴定的产品累计生产量不少于10台（套），销售量不少于5台（套）。5.4参数准确度与仪器设备被测参数准确度要求见表1。选用仪器设备的量程和准确度应与表1的要求相匹配。试验用仪器设备应经过计量
6、检定或校准且在有效期内。表1被测参数准确度要求序号参数名称测量范围准确度要求1长度0m5mImm25m10mm2噪声34dB(A)-130dB(A)2级3时间0h24hlsd温度0C50Crc5湿度0%100%5%6质量030kgIg0300g0.01g6鉴定内容和方法6.1一致性检查6.1.1检查内容和方法一致性检查的项目、限制范围及检查方法见表1。生产者填报的产品规格表的设计值应与其提供的产品执行标准、产品使用说明书所描述的产品技术规格值相一致。对照产品规格表的设计值对样机的相应项目进行一致性检查。表2一致性检查项目、限制范围及检查方法序号检查项目单位限制范围检查方法1型号名称/一致核对2
7、结构型式/一致核对3整机外形尺寸（长X宽X高）nun允许偏差为5%测量（包容样机最小长方体的长、宽、高）4配套动力类型/一致核对5配套动力标定功率kW一致核对6配套动力标定转速r/min一致核对7工作幅宽l允许偏差为5%测量8变速箱档位数（前进/倒退）/一致核对9发动机与离合器连接方式/一致核对10工作部件传动方式/一致核对11掘耕装置连接方式/一致核对12轨距l允许偏差为2%测量表2一致，性检查项目、限制范围及检查方法（续）序号检查项目单位限制范围检查方法13掘齿长度l允许偏差为3%测量掘齿齿尖到齿根的距离14掘齿组数组一致核对15掘齿每组齿数个一致核对16履带节数节一致核对17履带节距mm
8、一致核对18履带宽度nun一致核对19制动器型式/一致核对612判定规则一致性检查的全部项目的结果均满足表1要求时，一致性检查结论为符合大纲要求；否则，一致性检查结论为不符合大纲要求。6.2创新性评价6.2.1评价方法创新性评价依据创新产品应用领域，材料评审方式按照附录B创新性材料核查表进行评价。6.2.2判定规则依据材料评审的，经评价该产品具有创新性，结论为符合要求；否则，结论为不符合要求。6.3安全性检查安全性检查可采信生产者提供的具有资质的检验检测机构依据相关国家标准、行业标准、地方标准等出具的符合本大纲要求的安全性检查报告。6.3.1安全防护6.3.1.1对操作及相关人员可能触及到的外
9、露旋转、传动部件，应设置固定牢固，无尖角和锐棱的安全防护装置。6.3,1.2应在操作者正常工作位置设置发动机熄火装置。6.3.1.3单独停放时应能保持稳定，确保安全。6.3.1.4发动机高温部位应有有效热防护装置，以防止操作人员无意中触及高温表面而受到伤害。6.3.1.5发动机排气方向应避开所有操纵位置上的操作者。6.3.1,6电气装置和电路应连接可靠，不应因振动而松脱，不应发生短路或断路。电线应捆扎成束、布置整齐、固定卡紧、接头牢固并有绝缘套，导线穿越孔洞处应设绝缘套管；电线应设置在不触及发热部件，不接近运动部件或锋利边缘的位置；蓄电池应固定牢固，其极柱和未绝缘电气件应进行防护，防止水、油或
10、工具等造成短路。6.3.2安全信息6.3.2.1正常操作和保养时必须外露的功能件、防护装置开口处及其他存在遗留风险的部件附近应设置符合GB10396规定的安全标志。6.3.2.2使用说明书中应规定安全操作规程和安全注意事项，设置的安全警示标志应在使用说明书中复现。6.3.3安全装备6.3.3.1应有防止意外起动发动机的装置。6.3.3.2应设置保证发动机只有在工作部件分离时才能起动的装置。6.3.4安全性能6.3.4.1应设置驻车制动和驻车制动锁定装置；整机应能在30%的干硬纵向坡道上可靠停驻，锁定装置应可靠，没有外力不应松脱。6.3.4.2横向稳定性整机在倾斜15时左右（横向）两侧均不侧翻。
11、6.3.4.3最高行驶速度最高行驻速度不大于IOkm/h。测量在平整的硬路面上进行，测区长度为20m,测定掘耕机以最高行驶速度匀速通过测区的时间，计算行驶速度。测定3次，取最大值为试验结果。6.3.4.4耳位噪声及试验方法作业人员耳位噪声应不大于95dB（A）.在测试场地中心周围半径25m范围内，不得有如建筑物、围墙、岩石和机器设备等大的噪声反射物。测量时，天气良好，风速不大于5ms,实测噪声值与本底噪声值之差不小于10dB（A）o在最大油门、满负荷作业（达到设计耕深）时，待其稳定后，测定驾驶员耳位噪声。测定时，用声级计的“A”计权网络和慢挡进行测量，将声级计传声器安放在操作者噪声较大的一侧，
12、并使传声器朝前，与眼眉等高，距操作者中间平面250mm20mm的耳旁处，测3次取平均值为试验结果。6.3.5判定规则安全性检查满足以上内容要求时，安全性检查结论为符合大纲要求；否则，安全性检查结论为不符合大纲要求。6.4适用地区性能试验适用地区性能试验可采信县级以上农机主管部门、鉴定、推广、科研等单位开展的实地试验验证报告，或具有资质的检验检测机构依据相关标准出具的检验检测报告，检验检测报告或实地试验验证报告中至少应包括本大纲所规定的性能试验项目。6.4.1试验内容采用产品作业性能试验与用户（使用1个作业季以上）调查意见相结合的方法进行。作业性能试验内容包括耕深、耕深稳定性系数、植被覆盖率和碎
13、土率等作业性能指标。具体要求见表3。6.4.2试验条件试验应选择有代表性的地块，测区长度应不小于20m,两端各留有不小于5m的稳定区。试验地状况及环境条件进行调查，记录试验地类型（茶园、果园等）和土壤质地。分别选取3个点按GB/T5262测定耕前植被覆盖量（取出1才内的植被）、土壤绝对含水率和土壤坚实度，取平均值。土壤绝对含水率和土壤坚实度测量时，每点位在土壤表层以下分层测量，层间隔分别为OCm10cm和10cm20cm,各层检测结果取算数平均值作为该点位的测定结果。在整个试验过程中，测定环境温度和湿度各3次并取范围值。6.4.3样机状态试验样机的技术状态应符合使用说明书的要求，操作者应技术熟
14、练。6.4.4试验方法在使用说明书规定的作业速度下，对1台样机在测区内作业1个行程，测定以下项目：6.4.4.1耕深及其稳定性系数在测区内，沿机组前进方向分别在左、右两侧每隔2In测定11个点，按式(1)计算耕深。%n式中：aj-一耕深平均值，单位为厘米(cm)；ai第i个点的耕深值，单位为厘米(cm)：n测定点数，n=22o按式(2)式(4)计算耕深稳定性系数。V=A100%(3)丐U=I-V(4)式中：S耕深标准差，单位为厘米(cm)；V耕深变异系数；U-耕深稳定性系数。6.4.4.2植被覆盖率在测区内选3个点，取出Iln幅宽内的植被，称其质量。按式(5)计算植被覆盖率。W-WltF.=-100%(5)叫式中：Fb植被覆盖率；此一一耕前植被平均值，单位为克(gm2)；Wh耕后植被平均值，单位为克(gm)O6.4.4.3碎土率在测区内选1个点，在BXhX50cm范围内全部取样，计量不大于5cm块质量及总土量(其中B为实际耕宽，h为耕深，单位：C
