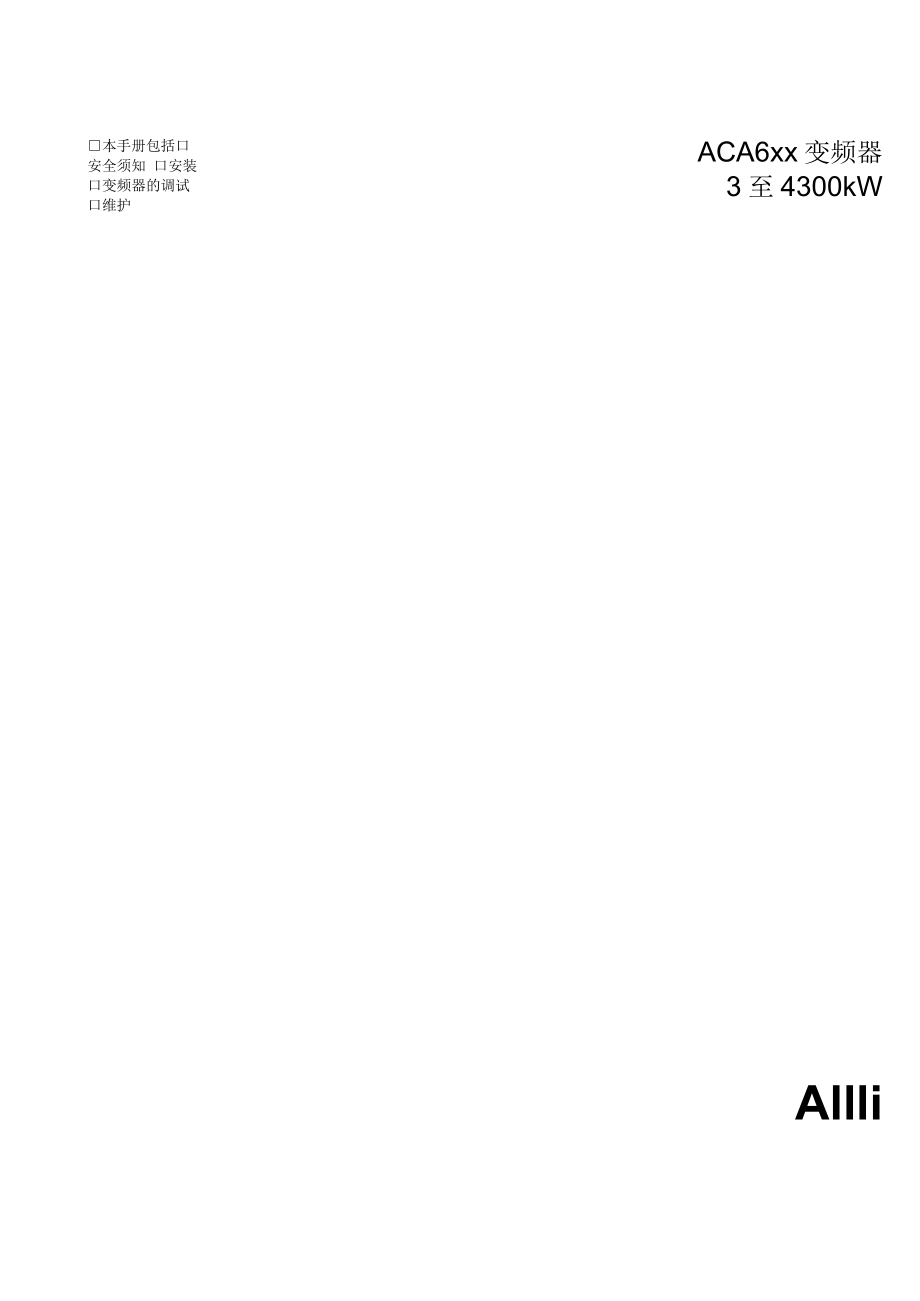

ACA6xx变频器3至4300kW硬件手册.docx_第1页
第1页 / 共97页

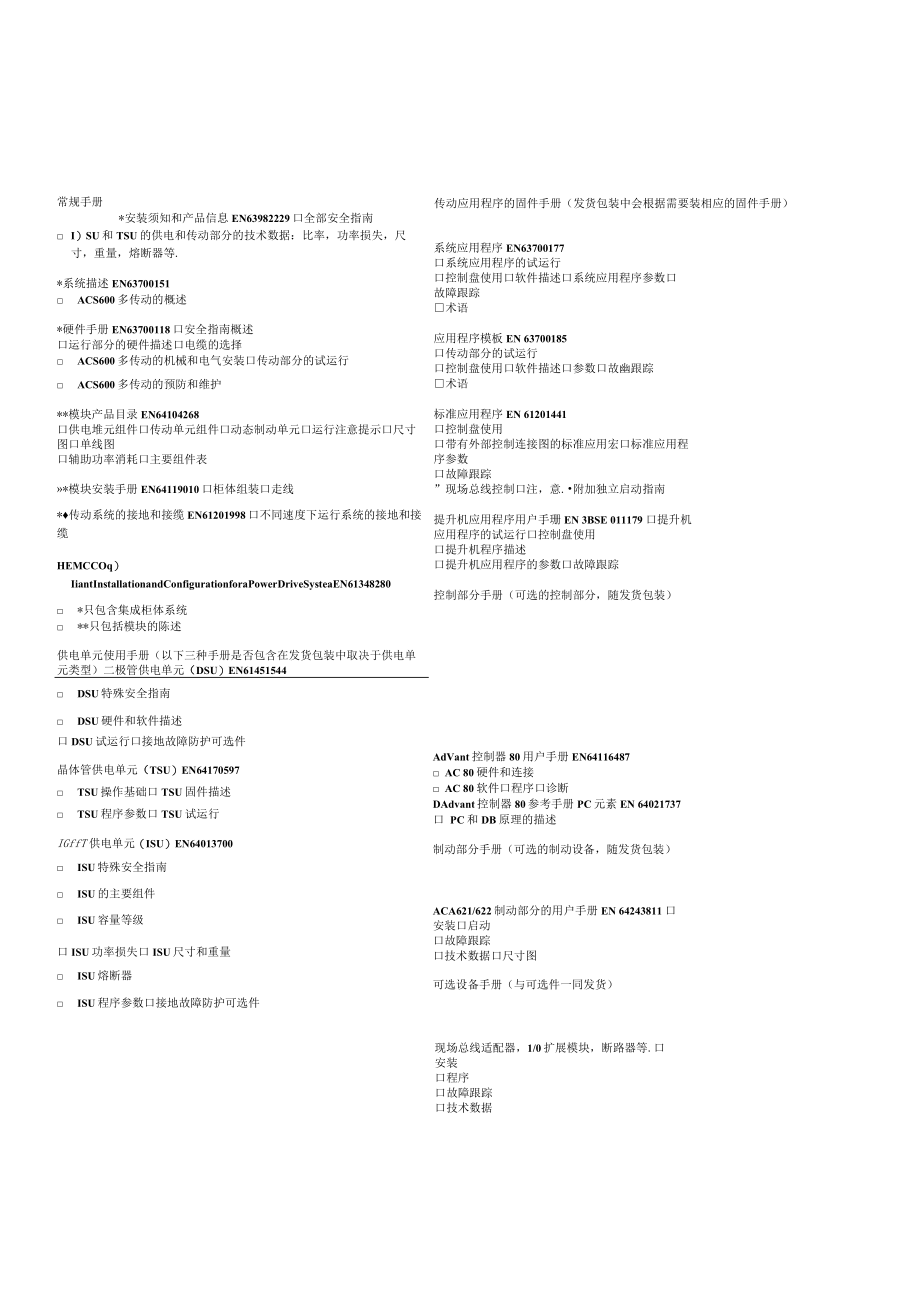

ACA6xx变频器3至4300kW硬件手册.docx_第2页
第2页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第3页
第3页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第4页
第4页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第5页
第5页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第6页
第6页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第7页
第7页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第8页
第8页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第9页
第9页 / 共97页
ACA6xx变频器3至4300kW硬件手册.docx_第10页
第10页 / 共97页
亲,该文档总共97页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《ACA6xx变频器3至4300kW硬件手册.docx》由会员分享,可在线阅读,更多相关《ACA6xx变频器3至4300kW硬件手册.docx(97页珍藏版)》请在第壹文秘上搜索。

1、本手册包括口安全须知 口安装口变频器的调试 口维护ACA6xx变频器3至4300kWAllli传动应用程序的固件手册(发货包装中会根据需要装相应的固件手册)系统应用程序EN63700177口系统应用程序的试运行口控制盘使用口软件描述口系统应用程序参数口故障跟踪术语应用程序模板EN 63700185口传动部分的试运行口控制盘使用口软件描述口参数口故幽跟踪术语标准应用程序EN 61201441口控制盘使用口带有外部控制连接图的标准应用宏口标准应用程序参数口故障跟踪”现场总线控制口注,意.附加独立启动指南提升机应用程序用户手珊EN 3BSE 011179 口提升机应用程序的试运行口控制盘使用口提升机

2、程序描述口提升机应用程序的参数口故障跟踪控制部分手册(可选的控制部分,随发货包装)AdVant控制器80用户手册EN64116487 AC 80硬件和连接 AC 80软件口程序口诊断DAdvant控制器80参考手册PC元素EN 64021737 口 PC和DB原理的描述制动部分手册(可选的制动设备,随发货包装)ACA621/622制动部分的用户手册EN 64243811 口安装口启动口故障跟踪口技术数据口尺寸图可选设备手册(与可选件一同发货)现场总线适配器,1/0扩展模块,断路器等.口安装口程序口故障跟踪口技术数据常规手册*安装须知和产品信息EN63982229口全部安全指南 I)SU和TSU

3、的供电和传动部分的技术数据:比率,功率损失,尺寸,重量,熔断器等.*系统描述EN63700151 ACS600多传动的概述*硬件手册EN63700118口安全指南概述口运行部分的硬件描述口电缆的选择 ACS600多传动的机械和电气安装口传动部分的试运行 ACS600多传动的预防和维护*模块产品目录EN64104268口供电堆元组件口传动单元组件口动态制动单元口运行注意提示口尺寸图口单线图口辅助功率消耗口主要组件表*模块安装手册EN64119010口柜体组装口走线*传动系统的接地和接缆EN61201998口不同速度下运行系统的接地和接缆HEMCCOq)IiantInstallationandCo

4、nfigurationforaPowerDriveSysteaEN61348280 *只包含集成柜体系统 *只包括模块的陈述供电单元使用手册(以下三种手册是否包含在发货包装中取决于供电单元类型)二极管供电单元(DSU)EN61451544 DSU特殊安全指南 DSU硬件和软件描述口DSU试运行口接地故障防护可选件晶体管供电单元(TSU)EN64170597 TSU操作基础口TSU固件描述 TSU程序参数口TSU试运行IGffT供电单元(ISU)EN64013700 ISU特殊安全指南 ISU的主要组件 ISU容量等级口ISU功率损失口ISU尺寸和重量 ISU熔断器 ISU程序参数口接地故障防护

5、可选件ACA6xx变频器3至4300kW硬件手册本手册包含配备ACA631/633二极管型供电部分ACA632/634/636/637/638/6394Q晶体管供电部分或ACA635IGBT供电部分以及ACA610的传动部分的ACS600多传动变频器。第二章和第三章的内容包括ACS/ACC607,ACS/ACC627和ACS/ACC677变频器的型号07606,-0930-5,-0900-6或以上(从630至300OkW).本文中,它们都被缩写为ACx6x7.3ABD00009260版本ABasedon:3AFY63700118R0125REVD日期:2001年5月31日2001北京ABB电气

6、传动系统有限公司安全须知概述安全指南概述A本文给出了在安装、操作及运行ACS600多传动变频器时必须遵守的安全规范。在操作和使用之前,请务必仔细阅读全部安全须知。安全指南概述只包括全部安全须知的主要部分。主要作为对ACS600多传动(指下文中提到的ACx600)操作的安全指南概述。如不加以注意,将造成意外的人身伤害甚至死亡。警告!所有的ACX600电气安装和维护工作都必须由专业电气工程师完成。一必须切断电源,才能进行一切安装工作,并且在完成安装工作时才能接通电源。切断开关时,电容上仍带有危险的高压电。切断电源等待5分钟再进行操作。测量端子UDC+、UDe-和地的电压接近零,且确保已经切断电源后

7、,才能在设备上进行操作或连接主电路。如果逆变器单元的主电路接通电源,即使电机不运转,电机端子也带电。在进行任何安装或维护工作之前,断开所有并联的逆变器的熔断开关。一接通供电电压之前,应检查柜体运输时断开的部分是否已连接好。如果ACx600的辅助电压电路由外加电源提供电源,开关设备仍留有电压。即使逆变器单元断电,115/230VAC可控电压还可能在数字输入或输出时存在。开始工作之前,参照你的详细电路图检查开关设备哪部分电路仍留有电压。测量你所操作的柜体,确保其不留有电压。在ACx600变频器中,整流器单元的控制板可能具有主电路的电位。控制板和整流器单元的外壳之间存在危险电压。测量时必须小心谨慎,

8、注意安全。应避免与柜门里的传动部分直接接触。在对有金属外壳的设备操作时,尤其要注意安全。接通电源时,不要对任何单元进行耐压测试。对电机或电机电缆进行测试之前,应先断开电机电缆的连接。警告!运行变频器之前,应闭合所有并联的逆变器的熔断开关。逆变器运行时不要断开传动部分的熔断器。逆变器运行时,不要通过防误起动命令使其停止,而应发出停止指令。警告!切断电源后,送风机仍持续旋转一段时间。警告!切断电源后,柜体内部的部分部件如功率半导体的散热器仍持续散热一段时间。启动TSU或DSUA开始运行晶闸管供电单元(TSU)或二极管供电单元(DSU)之前,应注意如下警告。警告!接通电源之前,确保有充足的逆变器功率

9、接入中间电路。按照经验:1 .接入的逆变器的功率之和至少应是所有逆变器的功率之和的30%,2 .接入的逆变器的功率之和至少应是当前的制动部分的额定功率ODr.max)的30%o如果没有遵守以上提到的规律,接入的逆变器的DC熔断器会烧断或制动斩波器损坏(如果用到了制动斩波器的话).熔断器烧断有如下现象:口启动时,产生足够高的充电电流通过所连接的逆变器。口在晶闸管供电部分,直流会越过全控桥允许的变化范围,导致突变的再生电流和很高的反向电流。口直流电压超过制动斩波器电压允许的变化范围,瞬时转换成制动状态,并产生很高的制动电流,使低功率电容轮流放电。由于供电和制动部分的功率与逆变器功率相比较高,引起频

10、繁的开关动作。这导致制动斩波器损坏。目录ACS600多传动手册(英文原版列表)安全须知概述iii安全指南概述iii启动TSU或DSUV目录第一章-概述本手册概述1T其它手册1-1询问1-2ACS600多传动的主要组成部分1-2传动部分1-3传动单元1-3逆变器1一4主电路图1-5来自供电单元的电压1一5传动单元结构1-6传动单元熔断器1-6单台逆变器模块1-7并联模块组1-7第二章-机械安装概述2-1所需工具2-1移动运输单元2-2起重机2-2叉车2-3运输辐2-3运输单元的最终安置2-4机械安装的工作顺序2-5将运输单元固定于地面上2-6紧固件2-6柜机内部的孔2-7柜机下面的电缆管道2-8

11、L型底角2-9连接运输单元2-10工作步骤2-10连接直流母线和PE母线2-12直流母线2-12PE母线2-13吊装板2-14升起双层顶部2-14第三章-电气安装功率电缆选择3-2其它选择3-3电机电缆屏蔽层3-3控制电缆选择3-4同轴电缆3-4光纤3-4继电器电缆3-4控制盘电缆3-4绝缘检查3-4电机和电机电缆3-5直流母排3-5熔断器3-6内部熔断器3-6布线3-6控制电缆槽3-7功率电缆母排3-8主电源电缆的连接3-9小功率电源3-9大功率电源3-9电缆母线系统3-10电机电缆连接3-11大功率应用3-12并联逆变器3-13模块外形从R2i到R5i的逆变器3-17模块外形R6i和R7i

12、的逆变器3-18模块外形R8i以上的逆变器3-19输出部分3-20屏蔽套3-21电缆入口3-21运输断点的控制电缆连接3-22外部控制电缆连接3-22ACx6x7的辅助控制单元3-23电缆入口的EMC接口3-25传动控制单元NDCU-23-29NIoC板的链形连接3-30CDP312和NLMD-01(ACS600多传动)3-31RS485终端设置3-32接地3-33控制盘连接(ACx6x7)3-34控制盘的远程应用(ACx6x7)3-34脉冲编码器的绝缘3-35可选模块的安装3-36光纤元件3-37其它可选设备的安装3-40第四章-安装检查清单安装检查清单4-1第五章-传动部分的调试概述5-1

13、安装检查清单5-1未接电压时的检查5-2辅助电路的连接电压5-3检查连接到辅助电路上的电压5-4传动部分接入电源5-5检查接入传动部分的电压5-7负载检查5-7上位机系统的控制5-8传动部分的断开/重新连接5-8第六章-预防维护空气滤波器6-1散热器6-1继电器6-1冷却风机6-1电容器6-1更新6-2本手册概述在安装、调试、操作和维护变频器之前,仔细学习本手册。我们假设你对以下内容有所了解:基本的物理和电学知识、电气接线常识、电气元件和电气符号。ACS600多传动变频器包括一个供电部分和一个或几个传动部分。本手册包括:口传动部分的系统和硬件的描述。口供电部分和传动部分的机械及电气安装。详细内

14、容如下:运输单元的搬运、连接,母线的连接以及将柜体固定在底座上。口传动部分的调试法点:供电部分的调试、参数、故障跟踪和产品信息请参照供电单元的用户手册。(DSUtTSU.IGBT)口维护,.在ACS600固件手册(提供系统、标准或提升的应用程序)或单元的用户手册中解释软件提示的错误和警告信息。其它手册ACS600多传动的安全和产品信息指南,包括:(英文代码:63982229)口全部的安全须知(请参看供电单元的用户手册)。口产品技术数据(请参看供电单元的用户手册)。介绍包括额定值,熔断器,冷却要求,功率损失,尺寸等。在600固件手册(提供系统、标准或提升机的应用程序)中描述控制盘的使用和变频器应用程序的参数设置对于可选的设备,请参照相关手册。对J传动系统的附加信息请参考GroundingandcablingofDriveSystem(code:61201998).询问任何关于产品的问题,请与ABB当地的代表联系,有关的单元请用产品代码和序列号表示。如果无法与当地ABB代表联系上,请将问题寄到北京ABB电气传动系统有限公司。ACS600多传动的主要组成部
