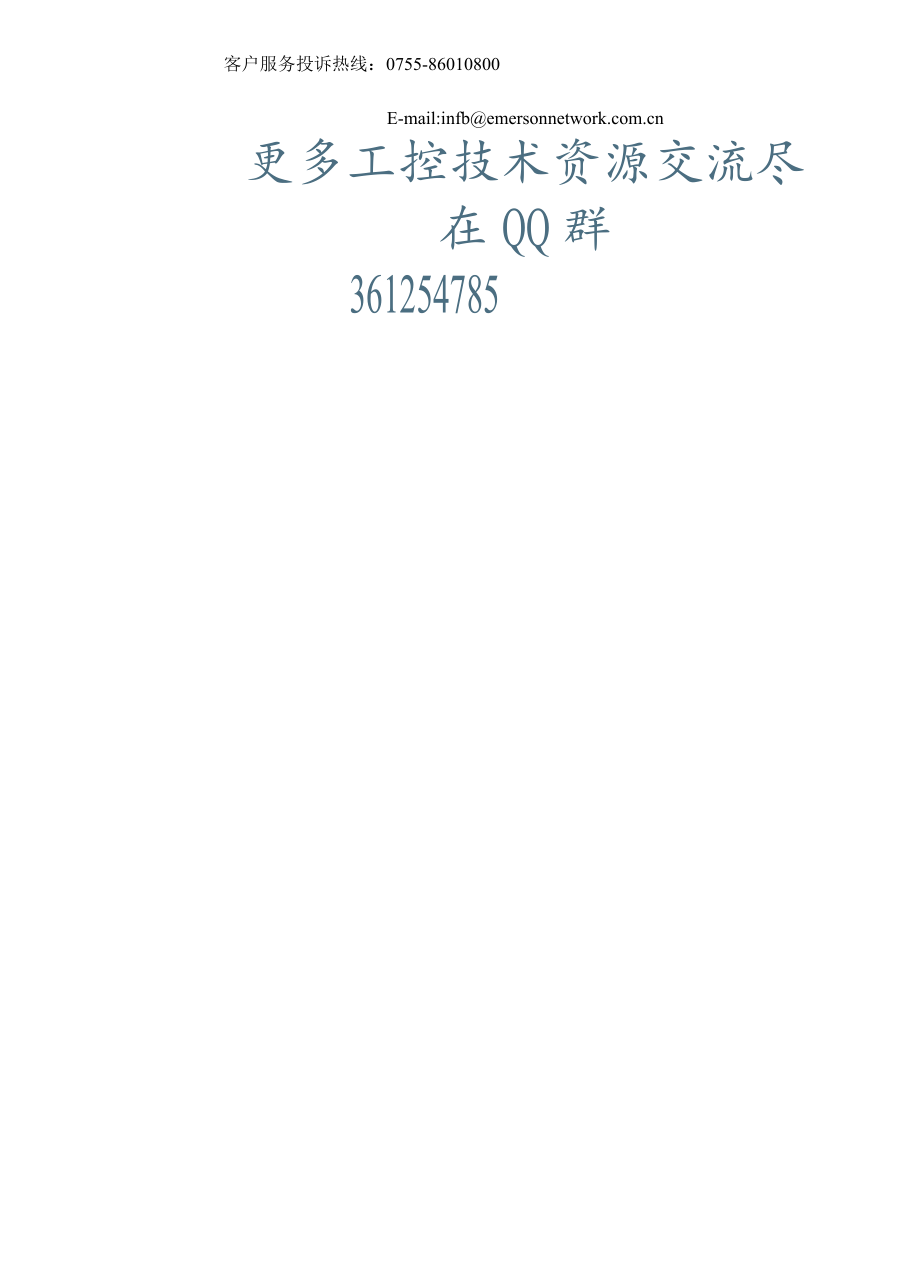

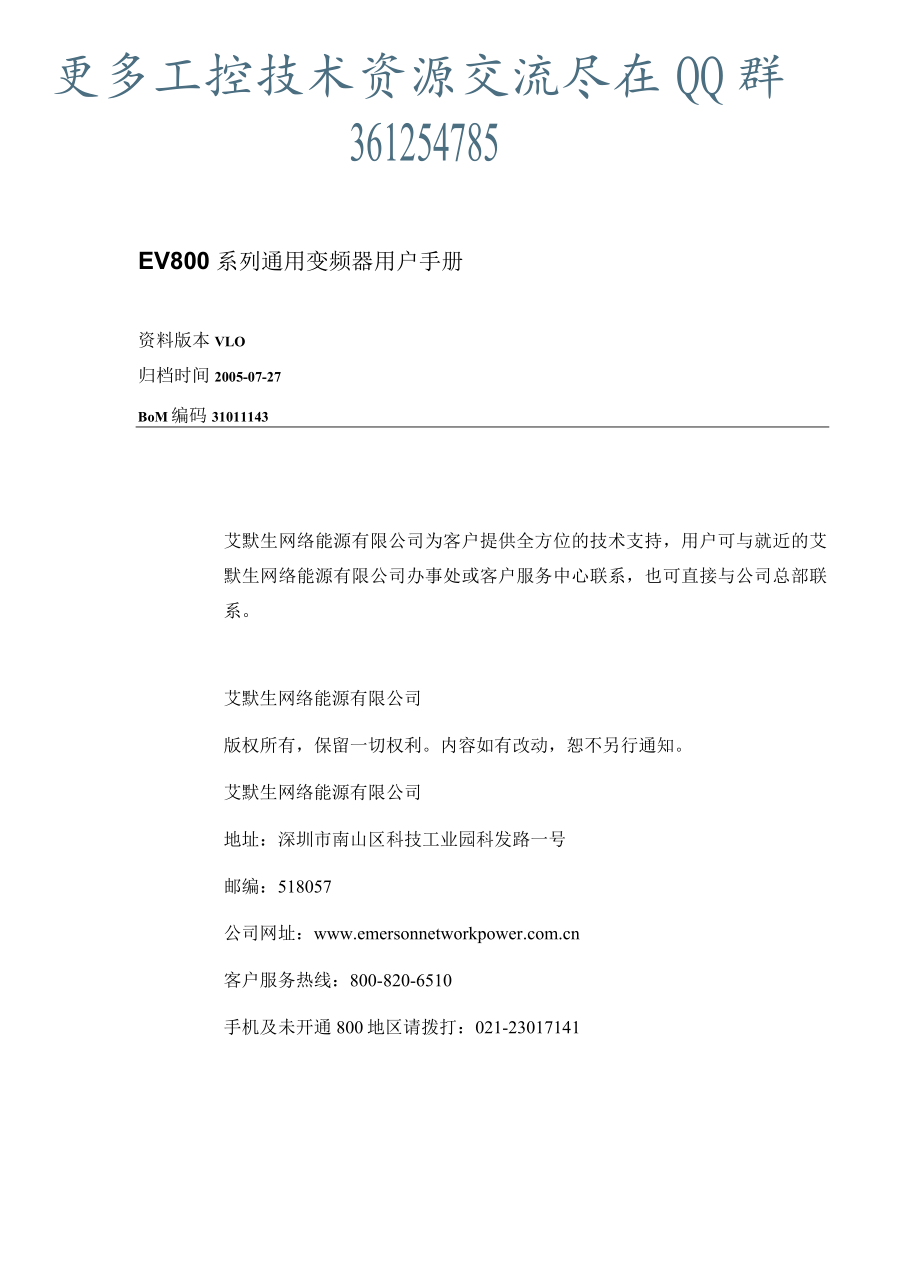

1、更多工控技术资源交流尽在QQ群361254785EV800系列通用变频器用户手册资料版本VLO归档时间2005-07-27BoM编码31011143艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。艾默生网络能源有限公司版权所有，保留一切权利。内容如有改动，恕不另行通知。艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057公司网址：客户服务热线：800-820-6510手机及未开通800地区请拨打：021-23017141客户服务投诉热线：0755-86010800E-mail:in

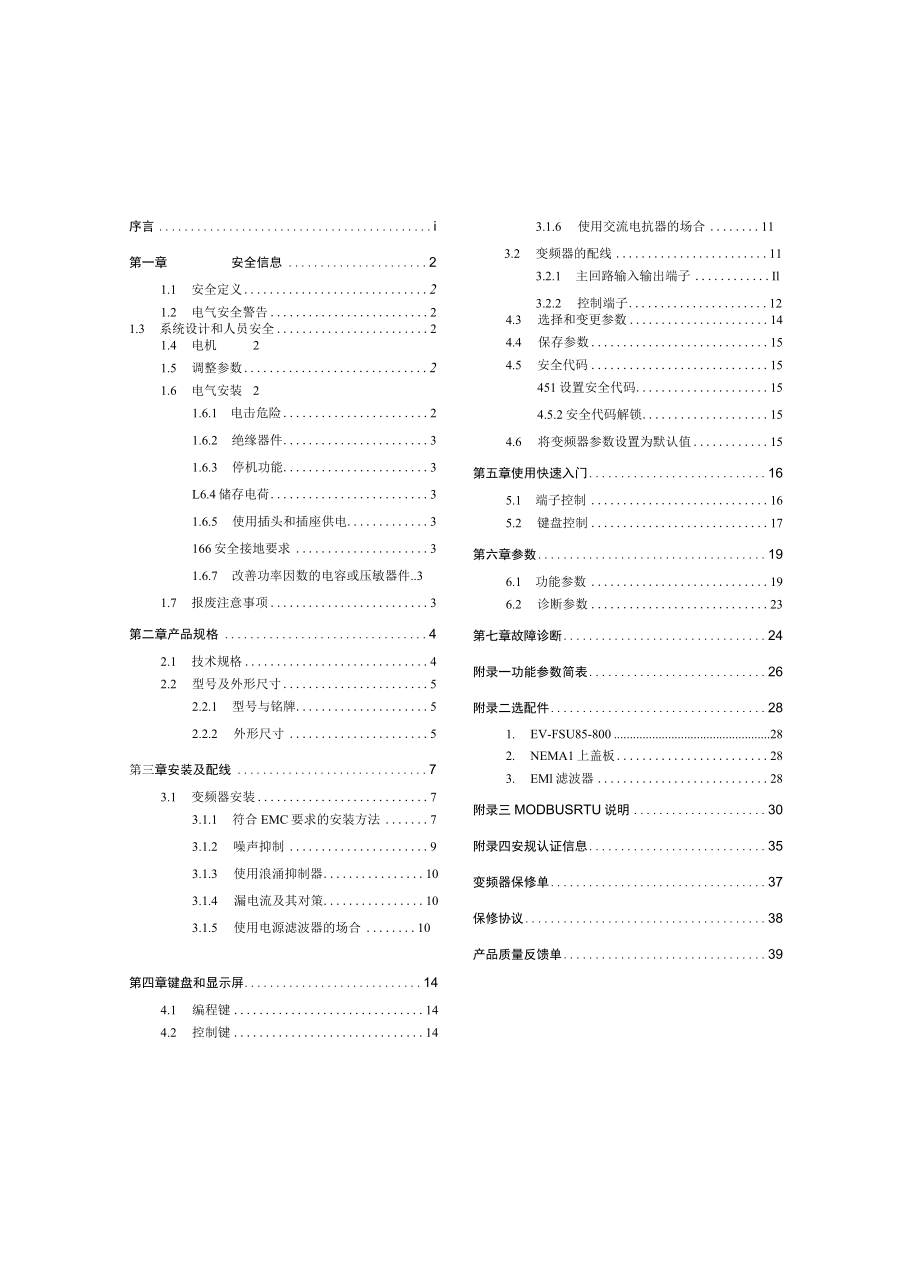

2、fb更多工控技术资源交流尽在QQ群361254785序言i第一章安全信息21.1 安全定义21.2 电气安全警告21.3 系统设计和人员安全21.4 电机21.5 调整参数21.6 电气安装21.6.1 电击危险21.6.2 绝缘器件31.6.3 停机功能3L6.4储存电荷31.6.5 使用插头和插座供电3166安全接地要求31.6.7 改善功率因数的电容或压敏器件.31.7 报废注意事项3第二章产品规格42.1 技术规格42.2 型号及外形尺寸52.2.1 型号与铭牌52.2.2 外形尺寸5第三章安装及配线73.1 变频器安装73.1.1 符合EMC要求的安装方法73.1.2 噪声抑制93.
3、1.3 使用浪涌抑制器103.1.4 漏电流及其对策103.1.5 使用电源滤波器的场合103.1.6 使用交流电抗器的场合113.2 变频器的配线113.2.1 主回路输入输出端子Il3.2.2 控制端子124.3 选择和变更参数144.4 保存参数154.5 安全代码15451设置安全代码154.5.2安全代码解锁154.6 将变频器参数设置为默认值15第五章使用快速入门165.1 端子控制165.2 键盘控制17第六章参数196.1 功能参数196.2 诊断参数23第七章故障诊断24附录一功能参数简表26附录二选配件281. EV-FSU85-800282. NEMA1上盖板283. E
4、Ml滤波器28附录三MODBUSRTU说明30附录四安规认证信息35变频器保修单37保修协议38产品质量反馈单39第四章键盘和显示屏144.1 编程键144.2 控制键14更多工控技术资源交流尽在QQ群361254785序言感谢您购买艾默生网络能源有限公司的EV800系列变频器。EV800的控制方式为通用V/F控制和开环矢量控制两种，用户可以根据情况自己选择。EV800的功能特点是简洁实用。但其使用特点，如操作方式和功能与我公司以往的产品，如TD900、EVIOOo有不同之处，敬请客户留意。EV800是严格按照相应的国际标准进行开发设计和生产的，并通过了相应的国际安规认证。本手册提供用户安装配
5、线、参数设定、故障诊断和排除及Fl常维护相关注意事项。为确保能正确安装及操作EV800系列变频器，发挥其优越性能，请在装机之前详细阅读本手册，并请妥善保存。对由于不正确的安装调试及使用所造成的物品损坏和安全问题，本公司不承担任何责任。开箱检查注意事项在开箱时，请确认：产品是否有破损现象：铭牌信息是否与您的订货要求一致。若发现有问题，请速与供货商或本公司联系解决。第一章安全信息1.1 安全定义标示为警告的信息对于避免安全事故至关重要。标示为小心的信息为避免损坏产品或其它设备所必需。1.2 电气安全警告QQbp标示为注意的信息有助于确保正确的产品操3作。变频器所使用的电压可能导致严重的电击或灼伤，
6、其至可能会导致死亡。使用变频器时，需要遵守必要的安全规定。具体的警告信息见本手册的相关部分。1.3 系统设计和人员安全变频器作为传动系统的一个部件，如果安装不正确，可能存在安全隐患。变频器存在高电压、大电流，并有储能器件，其控制的设备有可能引起安全问题，如电机、传动带等机械故障引起的安全危险。执行系统设计、安装、试运行和维护人员必须接受过必要的培训，具备相应的经验，并在操作前仔细阅读本手nn.:册。切断变频器的输入电源并不能保证变频器无危险电压。在接触变频器之前，必须确认变频器的所有输入电源线是由绝缘的隔离器件断开的。由于误操作或传动系统中其它部分的故障，变频器的某些功能可能会导致危险，如系统
7、失速或机械抱闸失效等。在做系统设计时，必须对可能的危险作出相应的分析并采取应对措施。1.4 电机确保电机安装符合制造商的建议。确保电机轴没有外露。如果变频器驱动电机的转速超过电机的额定值，那么我们强烈建议您事先咨询电机制造商。长时间低速运行可能会导致通用电机过热，此时电机须配备热保护元件。如有需要，可采用独立电源风扇。电机的热保护是山变频器相应的参数（P06）设置所决定的请务必在参数P06（电机额定电流）中输入所使用电机的实际额定电流。1.5 调整参数某些参数对变频器的运行状态影响很大，在修改这样的参数前，必须仔细考虑对被控制系统产生的影响。此外，还需要采取适当措施，以避免因错误或草率而导致的
8、有害变更。1.6 电气安装1.6.1 电击危险以下位置的电压可能会导致严重的电击，甚至有致命危险： 交流电源电缆和连线 直流母线和连线 输出电缆和连线 变频器的多数内部零件和外部选购装置控制端子为ELV（ExtiaLowVoltage）电压等级，禁止带电触摸。162绝缘器件使用具有安全认证的绝缘器件断开变频器与交流电源连线，确保变频器无危险电压后，才能执行变频器的内部操作。1.6.3停机功能变频的停机功能并不能消除变频器、电机或任何外部选购装置上所带的危险电压。164储存电荷由于电解电容的存在，断开交流电源后，变频器仍然带有致命电压。变频器交流电源切断至少十分钟后方可进行接线操作。一般情况下，
9、电容器通过内部电阻放电。在故障条件下，电容器可能出现放电失败，或因输出端子上施加的电压阻碍而不能放电。如果此类故障发生，请咨询艾默生网络能源有限公司或其授权经销商。1.6.5使用插头和插座供电如果变频器通过插头和插座连接交流电源，那么使用时一定要特别小心。变频器的交流输入电源是通过整流二极管连接到内部电容器上的，二极管不能确保安全绝缘。如果插头从插座中拔出后，人体能够接触到插头端子，那么就应采取适当装置（如互锁继电器）使插头与变频器自动断开。16.6安全接地要求必须将变频器的接地端子可靠接地，否则不.触电的危险。1.6.7改善功率因数的电容或压敏器件由于变频器输出是PWM波，输出侧如安装有改善
10、功率因数的电容或防雷用压敏电阻等，都会造成变频器故障或器件损坏，务必请拆除。如图1-1所示。图1-1变频器输出端禁止使用电容器17报废注意事项在报废变频器时，请注意：主回路的电解电容和印制板上电解电容在焚烧时可能发生爆炸。塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。第二章产品规格2.1技术规格表2-1通用技术规格项目项目描述输入额定电压、频率EV800-4Txxxxx:三相380V480V(10%)；48Hz-62HzEV8OO-2Sxxxxx:单相200V-240V(10%)；48Hz-62Hz输出额定电压EV800-4Txxxxx:OV-输入EV8OO-2Sxxxxx:OV.输入频
11、率OHz-1500Hz过载能力150%额定负载1分钟主要控制性能控制方式通用VZF与开环矢量控制可选调速范闱1：50起动转矩IHZ时150%额定转矩运行转速稳态精度W1%额定同步转速频率精度数字设定：最高频率x001%模拟设定：最高频率x0.2%频率分辨率数字设定：0.1Hz模拟设定：最高频率X0.1%转矩提升转矩提升：0.0%0.0%控制方式6种方式详见参数P41加减速曲线两种加速方式：直线加减速、S曲线加减速四种减速方式：详见参数P30直流制动最优方式选择点动点动频率范围：0Hz-400Hz多段速运行通过控制端子实现多段速运行，4段频率可设定自动电压调整（AVR）当电网电压变化时，能动保持
12、输出电压恒定自动限流对冲击性负载进行电流控制调节。保证除负载（地）间的意外短路外，本系列变频器在保证安全的前提下，避免过流故障自动载波调整根据负载特性，自动调整载波频率运行功能运行命令（频率）通道LED键盘给定、控制端子给定、串行口给定（通过配件）模拟输出端子/数字输出端子复用可实现运行频率输出等模拟量和变频器运行状态等数字量的输出显示单元LED显示输出频率、输出力矩电流百分比、输出电流等保护功能输入缺相保护、输出对地短路保护、过流保护、过压保护、欠压保护、过热保护等选配件RS485通讯配件、防尘盖板、EMI滤波器项目项目描述环境使用场所室内，不受阳光直晒，无尘埃，腐蚀性、可燃性气体，油雾、水
13、蒸汽、滴水或盐份等海拔高度标准为Iooo米以下，最大为3000米(1000米到3000米需遵从降额曲线，每升高100米，额定负载降1%)环境温度-IO0CT40C,空气温度变化小于05C/分40oC以上必须降额使用，每超过1C输出电流降额2%,最高温度50C湿度小于95%RH,无水珠凝结振动小于5.9米/秒；(0.6g)存储温度40。CT70oC结构防护等级IP20冷却方式强迫风冷/自然风冷安装方式柜内安装2.2型号及外形尺寸2.2.1 型号与铭牌变频器型号额定容*(kVA)额定输入电流(A)额定输出电流(A)适配电 机 (kW)EV800-2S0002G0.74.31.70.25EV800-
