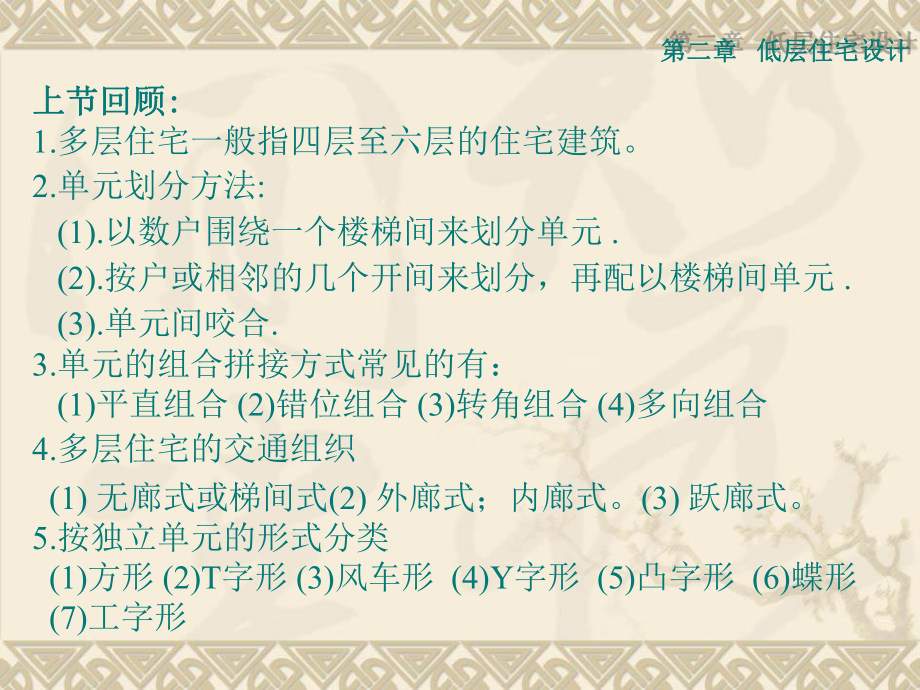

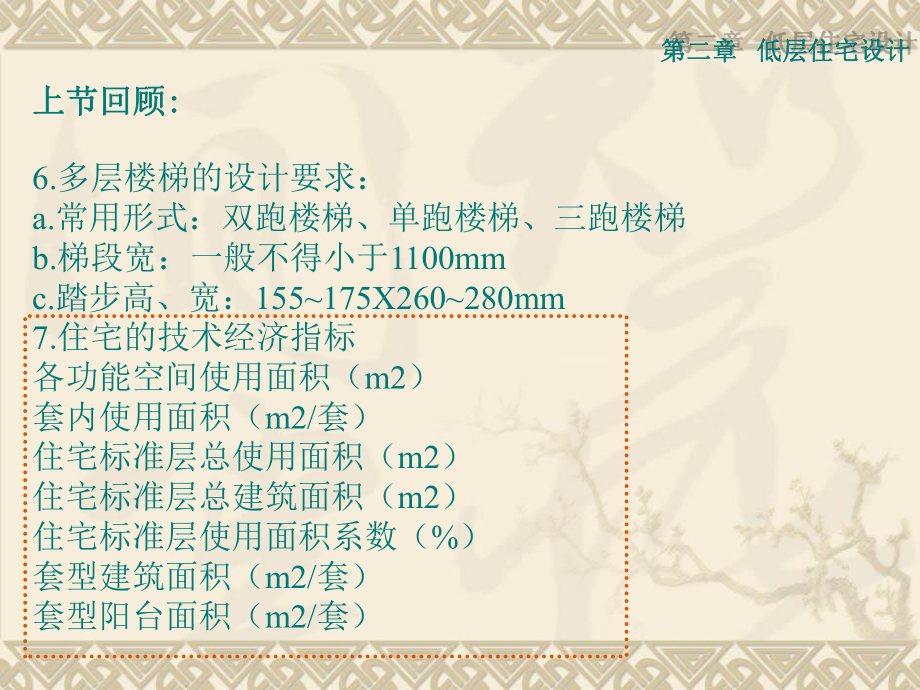

1、上节回顾上节回顾: :1.多层住宅一般指四层至六层的住宅建筑。2.单元划分方法: (1).以数户围绕一个楼梯间来划分单元 . (2).按户或相邻的几个开间来划分，再配以楼梯间单元 . (3).单元间咬合.3.单元的组合拼接方式常见的有： (1)平直组合 (2)错位组合 (3)转角组合 (4)多向组合4.多层住宅的交通组织 (1) 无廊式或梯间式(2) 外廊式；内廊式。(3) 跃廊式。5.按独立单元的形式分类 (1)方形 (2)T字形 (3)风车形 (4)Y字形 (5)凸字形 (6)蝶形 (7)工字形 第二章第二章 低层住宅设计低层住宅设计上节回顾上节回顾: :6.多层楼梯的设计要求：a.常用形
2、式：双跑楼梯、单跑楼梯、三跑楼梯b.梯段宽：一般不得小于1100mmc.踏步高、宽：155175X260280mm7.住宅的技术经济指标各功能空间使用面积（m2）套内使用面积（m2/套）住宅标准层总使用面积（m2）住宅标准层总建筑面积（m2）住宅标准层使用面积系数（%）套型建筑面积（m2/套）套型阳台面积（m2/套） 第二章第二章 低层住宅设计低层住宅设计第四章第四章 高层和中高层住宅设计高层和中高层住宅设计一、定义一、定义 7-9层为中高层 10层及以上的为高层二、高层住宅的设计的特点二、高层住宅的设计的特点 : : 1)垂直交通主要由电梯替代楼梯 2)垂直荷载和水平荷载大大增加,结构体系变
3、化. 3)消防疏散要求增加 4)形成高密度居住,设计概念的变化 5)经济性考虑 6)新结构与材料,施工方式影响设计方法第四章第四章 高层和中高层住宅设计高层和中高层住宅设计一、耐火等级和建筑分类一、耐火等级和建筑分类 高层建筑应根据其使用性质、火灾危险性、疏散和高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度等进行分类。分为两类。扑救难度等进行分类。分为两类。居住建筑:一类:19层及以上二类:10-18层一类高层建筑的耐火等级应为一级，二类高层建筑的耐火等级不应低于二级。裙房的耐火等级不应低于二级。高层建筑地下室的耐火等级应为一级。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计第四
4、章第四章 高层和中高层住宅设计高层和中高层住宅设计二、防火间距二、防火间距 高层建筑之间及高层建筑与其它民用建筑之间的防火间距 高层 裙房 一二级 三级 四级高层 13 9 9 11 14裙房 9 6 6 7 9一二级 9 6 6 7 9三级 11 7 7 8 10四级 14 9 9 10 12第四章第四章 高层和中高层住宅设计高层和中高层住宅设计三、消防车道三、消防车道 1)高层建筑的周围，应设环形消防车道。当设环形车道 有困难时，可沿高层建筑的两个长边设置消防车道， 当建筑的沿街长度超过沿街长度超过150m或总长度超过或总长度超过220m时，应 在适中位置设置穿过建筑的消防车道。2)有封闭
5、内院或天井的高层建筑沿街时，应设置连通街 道和内院的人行通道（可利用楼梯间），其距离不宜距离不宜 超过超过80m。 3)10层及10层以上的住宅建筑应设置环形消防车道，或 至少沿建筑的一个长边设置消防车道。 第四章第四章 高层和中高层住宅设计高层和中高层住宅设计三、消防车道三、消防车道 第四章第四章 高层和中高层住宅设计高层和中高层住宅设计四、安全疏散四、安全疏散 (一)住宅建筑应根据建筑的耐火等级、建筑层数、建筑面积、疏散距离等因素设置安全出口(保证人员安全疏散的楼梯或直通室外地平面的出口)，并应符合下列要求： 1、10层以下的住宅建筑，当住宅单元任一层的建筑面积大于650m2，或任一套房的
6、户门至安全出口的距离大于15m时，该住宅单元每层的安全出口不应少于2个。2、10层及10层以上但不超过18层的住宅建筑，当住宅单元任一层的建筑面积大于650m2，或任一套房的户门至安全出口的距离大于10m时，该住宅单元每层的安全出口不应少于2个。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计四、安全疏散四、安全疏散 3、19层及19层以上的住宅建筑，每个住宅单元每层的安全出口不应少于2个。 4、安全出口应分散布置，两个安全出口之间的距离不应小于5m。 位与两个楼梯间之间的安全疏散距离为40米,位于袋形为20米.5、楼梯间及前室的门应向疏散方向开启；安装有门禁系统的住宅，应保证住宅直通室
7、外的门在任何时候能从内部徒手开启。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计四、安全疏散四、安全疏散 (二)高层建筑每个防火分区的安全出口不应少于两个。但 符合下列条件之一的，可设一个安全出口：1.十八层及十八层以下，每层不超过8户、建筑面积不超过650m2，且设有一座防烟楼梯间和消防电梯的塔式住宅 。2.十八层及十八层以下每个单元设有一座通向屋顶的疏散楼梯，单元之间的楼梯通过屋顶连通，单元与单元之间设有防火墙，户门为甲级防火门，窗间墙宽度、窗槛墙高度大于1.2m且为不燃烧体墙的单元式住宅。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计四、安全疏散四、安全疏散 (二)高层建
8、筑每个防火分区的安全出口不应少于两个。但 符合下列条件之一的，可设一个安全出口：3.超过十八层，每个单元设有一座通向屋顶的疏散楼梯，十八层以上部分每层相邻单元楼梯通过阳台或凹廊连通（屋顶可以不连通），十八层及十八层以下部分单元与单元之间设有防火墙，且户门为甲级防火门，窗间墙宽度、窗槛墙高度大于1.2m且为不燃烧体墙的单元式住宅。 第四章第四章 高层和中高层住宅设计高层和中高层住宅设计四、安全疏散四、安全疏散 (二)高层建筑每个防火分区的安全出口不应少于两个。但 符合下列条件之一的，可设一个安全出口：3.超过十八层，每个单元设有一座通向屋顶的疏散楼梯， 十八层以上部分每层相邻单元楼梯通过阳台或凹
9、廊连通 （屋顶可以不连通），十八层及十八层以下部分单元与 单元之间设有防火墙，且户门为甲级防火门，窗间墙宽 度、窗槛墙高度大于1.2m且为不燃烧体墙的单元式住宅。4.塔式高层建筑，两座疏散楼梯宜独立设置，当确有困难 时，可设置剪刀楼梯.应为防烟楼梯间,应分别设置前室。 第四章第四章 高层和中高层住宅设计高层和中高层住宅设计五五.疏散楼梯间和楼梯疏散楼梯间和楼梯1.一类建筑和除单元式和通廊式住宅外的建筑高度超过 32m的二类建筑以及塔式住宅，均应设防烟楼梯间。2.裙房和除单元式和通廊式住宅外的建筑高度不超过32m 的二类建筑应设封闭楼梯间 .3.单元式住宅每个单元的疏散楼梯均应通至屋顶，其疏散
10、楼梯间的设置应符合下列规定：1)十一层及十一层以下的单元式住宅可不设封闭楼梯间，但开向楼梯间的户门应为乙级防火门，且楼梯间应靠外墙，并应直接天然采光和自然通风。2)十二层及十八层的单元式住宅应设封闭楼梯间。3)十九层及十九层以上的单元式住宅应设防烟楼梯间第四章第四章 高层和中高层住宅设计高层和中高层住宅设计五五.疏散楼梯间和楼梯疏散楼梯间和楼梯4.十一层及十一层以下的通廊式住宅应设封闭楼梯间；超过十一层的通廊式住宅应设防烟楼梯间。 5.高层居住建筑疏散楼梯的最小净宽1.1米.第四章第四章 高层和中高层住宅设计高层和中高层住宅设计六六.消防电梯消防电梯1.十层及十层以上的塔式住宅和十二层及十二层
11、以上的单元式住宅和通廊式住宅必须设置.2.消防电梯的设置数量 1)每层建筑面积不大于1500m2时，应设1台。2)当大于1500m2但不大于4500m2时，应设2台。3)当大于4500m2时，应设3台。4)消防电梯可与客梯或工作电梯兼用，但应符合消防电梯的要求。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计六、无障碍设计六、无障碍设计七层及七层以上的住宅，应对下列部位进行无障碍设计 1 建筑入口；2 入口平台；3 候梯厅；4 公共走道；5 无障碍住房。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计六、无障碍设计六、无障碍设计建筑入口及入口平台的无障碍设计应符合下列规定 1.建筑
12、入口设台阶时，应设轮椅坡道和扶手；2.供轮椅通行的门净宽不应小于0.80m；3.供轮椅通行的推拉门和平开门，在门把手一侧的墙面，应留有不小于0.50m的墙面宽度；4.供轮椅通行的门扇，应安装视线观察玻璃、横执把手和关门拉手，在门扇的下方应安装高0.35m的护门板； 5.门槛高度及门内外地面高差不应大于15mm，并应以斜坡过渡。6.七层及七层以上住宅建筑入口平台宽度不应小于2.00m。7.供轮椅通行的走道和通道净宽不应小于1.20m。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计小小 结结1.封闭楼梯封闭楼梯 的设置的设置1)高层建筑中，高度小于32m的二类建筑；2)10层及11层通廊式
13、住宅，1218的单元式住宅；3)与高层建筑主体部分直接相连的附属裙房；4)超过5层的公共建筑.第四章第四章 高层和中高层住宅设计高层和中高层住宅设计小 结2.必须设置防烟楼梯间：必须设置防烟楼梯间：一类高层建筑和建筑高度超过32m的二类建 筑；高度超过24m的高级高层住宅（凡设集中空调系统住宅，否则为普通住宅，仅设窗式空调器的高层住宅属于后者）；层数为大于或等于12层的通廊式住宅；层数大于或等于19层的单元式住宅高层塔式住宅。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计小 结3.消防电梯消防电梯一类公共建筑、塔式住宅、12层及12层以上的单元式住宅和走廊式住宅以及高度超过32m的其他
14、二类公共建筑常用体系常用体系: :框架结构框架结构, ,剪力墙结构设计剪力墙结构设计1.特点:相对经济,抗震较差,适宜高度不大变化:框架_剪力墙2.剪力墙当裙房需要做商业大空间,上层为住宅空间时，一般形成结构转化层第四章第四章 高层和中高层住宅设计高层和中高层住宅设计第四章第四章 高层和中高层住宅设计高层和中高层住宅设计住宅厨房和卫生间的排水立管应分别设置。排水管道不得穿越卧室。设有淋浴器和洗衣机的部位应设置地漏，其水封深度不得小于50mm。构造内无存水弯的卫生器具与生活排水管道连接时，在排水口以下应设存水弯，其水封深度不得小于50mm。地下室、半地下室中卫生器具和地漏的排水管，不应与上部排水
15、管连接。8层及8层以上的住宅建筑应设置室内消防给水设施。35层及35层以上的住宅建筑应设置自动喷水灭火系统。第四章第四章 高层和中高层住宅设计高层和中高层住宅设计一、板楼一、板楼1.定义 简单的说,从板楼的建筑特征来看，板楼就是东西长，南北短的建筑 其实更应该关注板楼的户型,是南向面宽大，而进深短，南北通透的格局。在南北开窗的情况下，可以通过自然通风形成对流第四章第四章 高层和中高层住宅设计高层和中高层住宅设计第四章第四章 高层和中高层住宅设计高层和中高层住宅设计一、板楼一、板楼一、板楼一、板楼2。板楼优点a南北通透，便于采光通风:b板楼均好性强c管理成本不高d面积使用率很高3。板楼的缺点a建
16、筑密度低，房价高b户型格局不宜改造 第四章第四章 高层和中高层住宅设计高层和中高层住宅设计二、塔楼二、塔楼1.塔楼的优势a节约土地资源，房价较低b空间结构灵活，宜于改造c结构强度高，抗震性好d居高望远，视野开阔2.塔楼的缺点a.均好性差，居住密度高b.面积使用率不高，存在灰色空间第四章第四章 高层和中高层住宅设计高层和中高层住宅设计二、塔楼二、塔楼第四章第四章 高层和中高层住宅设计高层和中高层住宅设计单元式住宅设计单元式住宅设计一、设计题目一、设计题目单元式多层住宅初步设计二、设计条件二、设计条件(一)基地见附图，从总平面图中自行选择基地进行设计，单元住宅设计必须符合总平面规划的控制要求。(二)技术条件：结构按砖混结构考虑，承重方向的开间或进深应符合模数，承重墙、外墙、内墙和隔墙厚度结合各地区情况确定，北方地区墙厚应满足相当于370mm砖墙的热工条件，南方地区满足相当于240mm砖墙的热工条件。夏季主导风向为东南风，冬季主导风向为北风。耐火等级为二级，抗震设防烈度为7度。北方地区日照间距按1：1.5，南方地区按1：1.1考虑。建筑的水、暖、电均由城市集中供应。(三) 设计内容1、至少设
