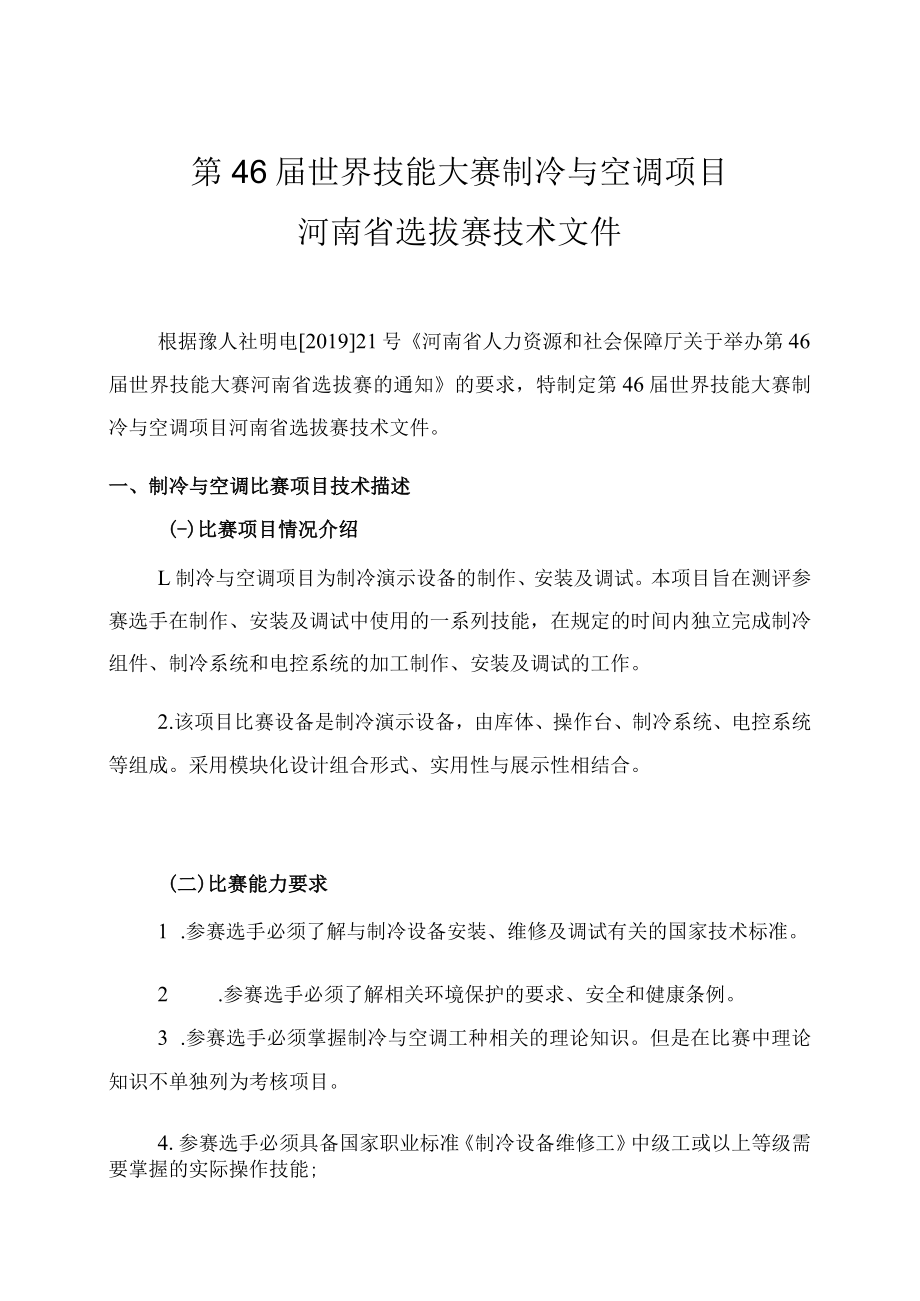

1、第46届世界技能大赛制冷与空调项目河南省选拔赛技术文件根据豫人社明电201921号河南省人力资源和社会保障厅关于举办第46届世界技能大赛河南省选拔赛的通知的要求，特制定第46届世界技能大赛制冷与空调项目河南省选拔赛技术文件。一、制冷与空调比赛项目技术描述(-)比赛项目情况介绍L制冷与空调项目为制冷演示设备的制作、安装及调试。本项目旨在测评参赛选手在制作、安装及调试中使用的一系列技能，在规定的时间内独立完成制冷组件、制冷系统和电控系统的加工制作、安装及调试的工作。2.该项目比赛设备是制冷演示设备，由库体、操作台、制冷系统、电控系统等组成。采用模块化设计组合形式、实用性与展示性相结合。(二)比赛能

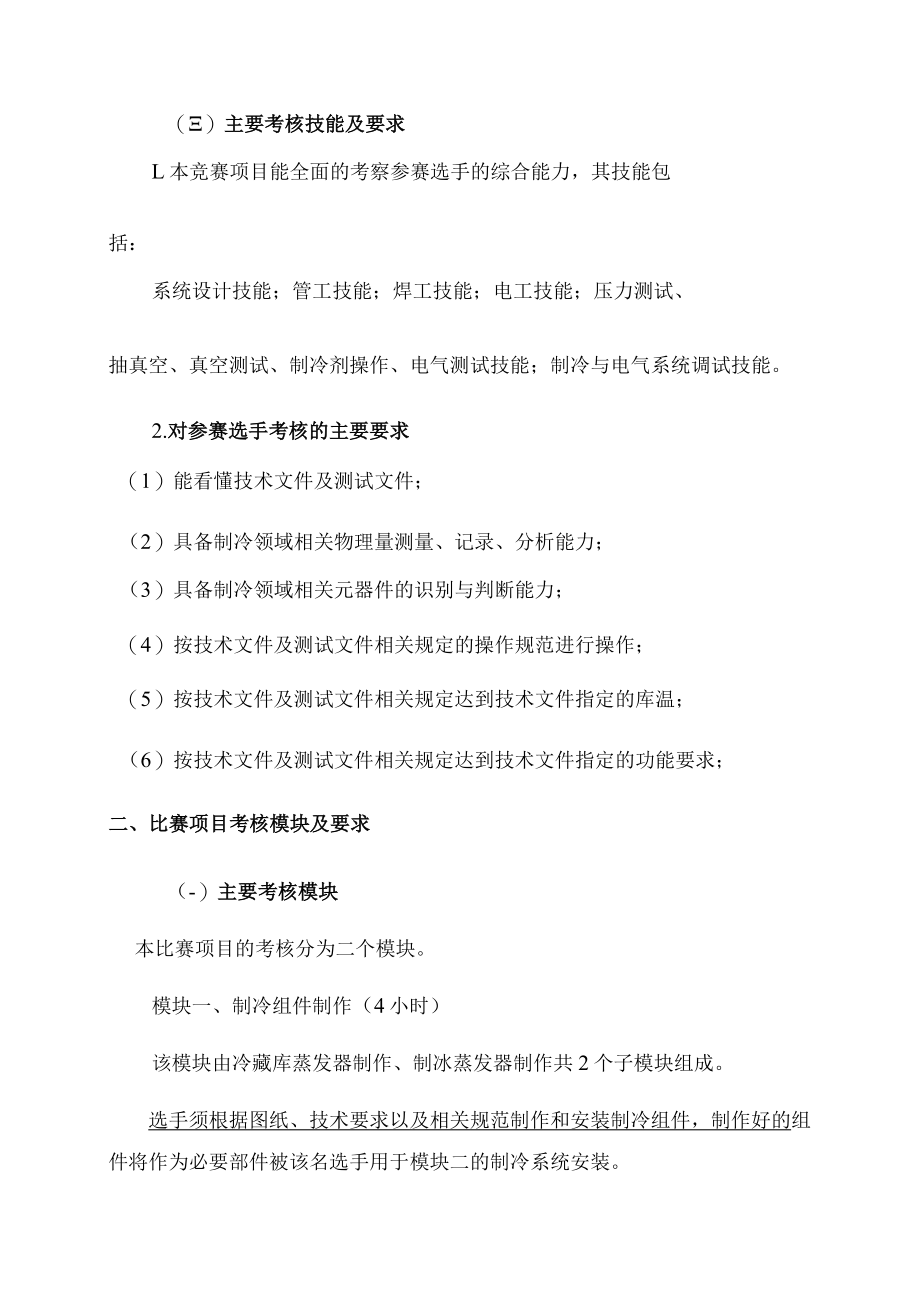

2、力要求1 .参赛选手必须了解与制冷设备安装、维修及调试有关的国家技术标准。2 .参赛选手必须了解相关环境保护的要求、安全和健康条例。3 .参赛选手必须掌握制冷与空调工种相关的理论知识。但是在比赛中理论知识不单独列为考核项目。4 .参赛选手必须具备国家职业标准制冷设备维修工中级工或以上等级需要掌握的实际操作技能;（）主要考核技能及要求L本竞赛项目能全面的考察参赛选手的综合能力，其技能包括：系统设计技能；管工技能；焊工技能；电工技能；压力测试、抽真空、真空测试、制冷剂操作、电气测试技能；制冷与电气系统调试技能。2.对参赛选手考核的主要要求（1）能看懂技术文件及测试文件；（2）具备制冷领域相关物理量

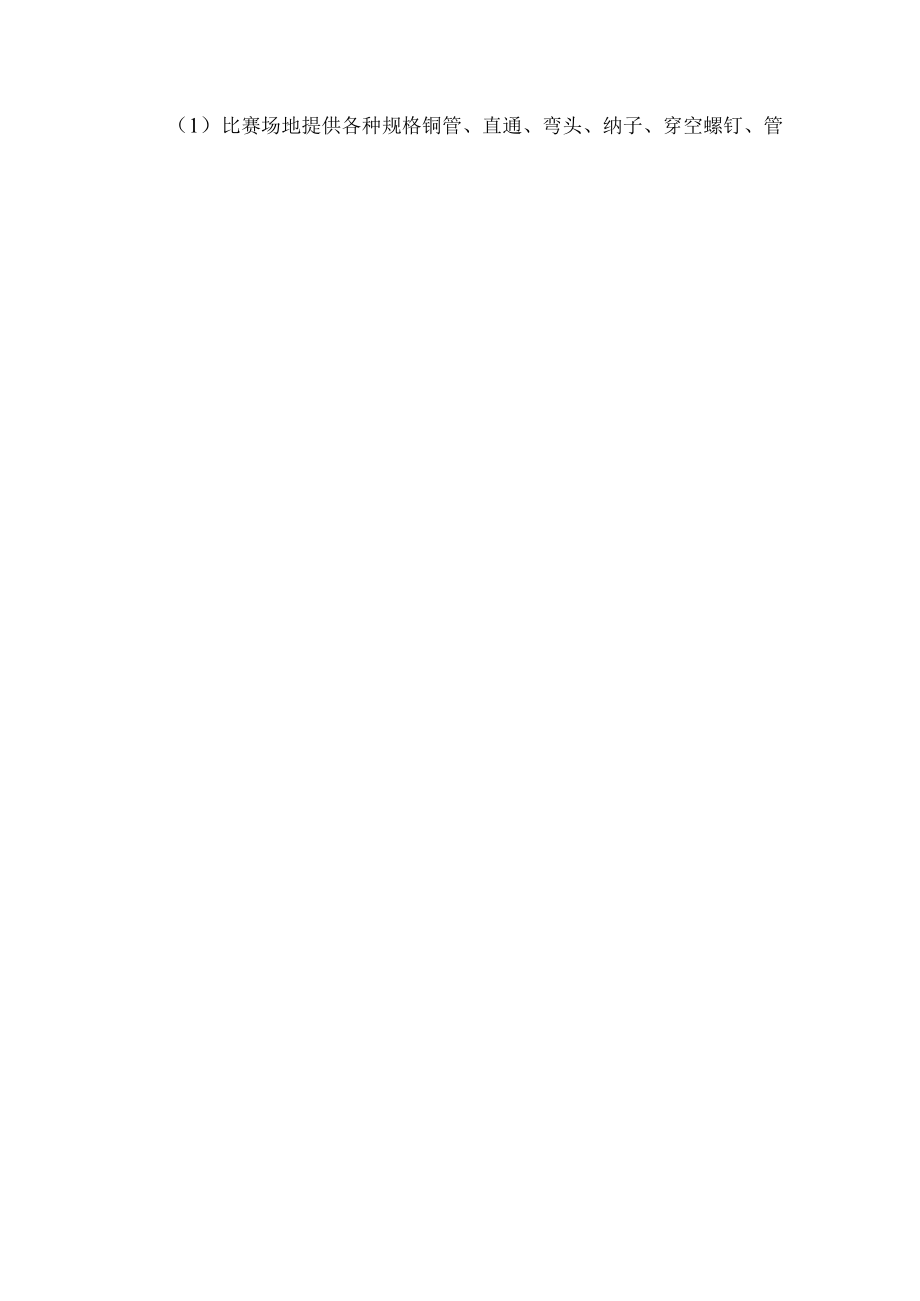

3、测量、记录、分析能力；（3）具备制冷领域相关元器件的识别与判断能力；（4）按技术文件及测试文件相关规定的操作规范进行操作；（5）按技术文件及测试文件相关规定达到技术文件指定的库温；（6）按技术文件及测试文件相关规定达到技术文件指定的功能要求；二、比赛项目考核模块及要求（-）主要考核模块本比赛项目的考核分为二个模块。模块一、制冷组件制作（4小时）该模块由冷藏库蒸发器制作、制冰蒸发器制作共2个子模块组成。选手须根据图纸、技术要求以及相关规范制作和安装制冷组件，制作好的组件将作为必要部件被该名选手用于模块二的制冷系统安装。（1）比赛场地提供各种规格铜管、直通、弯头、纳子、穿空螺钉、管码等零部件及附件
4、；（2）比赛场地提供氮气排污及压力测试相关设备；（3）比赛场地提供气焊相关设备；（4）比赛场地配备灭火器等消防设备；（5）认真阅读技术文件、测试文件及图纸；（6）必须对所发零部件及设备进行自检；（7）必须用场地提供的部件与附件，按规范与图纸要求制作，需自行割管、弯管、制作喇叭口、钻孔、焊接及安装等操作；（8）必须使用场地提供的气源对组件进行相应的充氮排污、压力测试、管道焊接等操作模块二、制冷设备安装及调试（7小时）该模块分为制冷系统安装、电控系统安装、系统调试3个子模块。选手须根据图纸、技术要求以及相关规范完成一套制冷设备的制冷系统、电控系统的设计、安装及综合调试等一系列工作。子模块1、制冷系
5、统安装（1）比赛场地提供制冷演示设备各部件（柜体、冷凝机组、热回收器、表板）、各种规格铜管、管码等零部件及附件。电控箱、电线、电缆、接地排、线码、扎带、螺丝等零部件及附件；（2）竞赛场地提供氮气相关设备；（3）认真阅读技术文件、测试文件及图纸；（4）必须对所发放的零部件及设备进行自检；范与图纸要求连接制冷系统，自行割管、制作喇叭口、弯管、必要的管道、零部件保温；（6）必须使用场地提供的气源对组件进行充氮排污、压力测试操作。子模块2、电控系统安装（1）比赛场地提供电控箱、电线、电缆、接地排、线码、扎带、螺丝等零部件及附件；（2）认真阅读技术文件、测试文件及图纸；（3）必须对所发放的零部件进行自检
6、；（4）必须用竞赛场地提供的各类元件与附件按规范与图纸要求连接电路以及固定零部件；（5）该模块完成并经现场裁判确认前，不得对设备通电。子模块3、系统综合调试该模块包括压力测试、抽真空及测试、充注制冷剂及检漏、电气测试等。（1）竞赛场地提供氮气、真空泵、电子秤等相关设备；（2）竞赛场地提供冷库相对应制冷剂；（3）认真阅读技术文件、测试文件；（4）必须对场地设备进行自检；（5）必须按规范进行压力测试、抽真空、真空测试、充注制冷剂、检漏、电气测试等操作。（-）样题图纸（见附件一）三、参赛选手要求1 .参赛年龄1999年1月I日以后出生的人员；2 .职业资格需持有制冷设备维修工特殊工种操作证（即上岗证
7、）（如无，需参赛单位提供由单位盖章的选手安全操作担保书）；3 .技能水平需具备制冷设备维修工中级工以上扎实的基本功和技能水平；4 .其他要求选手思想品德优秀，具有较强学习能力、应变能力以及较好身体素质、心理素质。四、裁判员要求L裁判长由选拔赛制冷与空调项目项目技术牵头人担任；5 .裁判员来源一：来源于各参赛单位。每个参赛单位只能选派一名具有资格的裁判员义务担任选拔赛裁判工作（由参赛单位教练兼任）；6 裁判员来源二：来源于该项目专家组的技术专家；7 裁判员来源三：由裁判长推荐，有丰富执裁或比赛经验的非参赛单位的第三方技术专家；8 .所有裁判员需持有制冷设备维修工相关专业的中级职称或高级工以上技术
8、等级；9 .全体裁判员在正式比赛前可申请不参与裁判工作并放弃相应权利。但是一旦担任裁判员工作后，比赛中途不得更换人选；10 裁判员应服从裁判长的管理，裁判员的具体工作由裁判长指派决定。在工作时间内，裁判员不得无故迟到、早退、中途离开工作地或放弃工作,如有违反将由裁判长视其影响程度酌情处理；11 裁判员按工作需要，由裁判长分为若干个具备现场检测、安全监督及评判等功能的裁判小组开展工作，各小组裁判在裁判长安排下开展各类裁判工作；12 裁判员在工作期间不得使用手机、照相机、录像机等设备；13 .裁判长有权指定相应人员从事相关技术辅助工作，如检查选手有无携带违规物品、场地保障、安全巡查、故障设置等。五
9、、竞赛规则1 .选手在熟悉设备前通过抽签决定比赛工位；赛前对选手所携带的工、夹器具及材料等物品进行使用必要性及安全方面的检查。2 .比赛前对全体裁判员及选手进行竞赛规则、流程、评判方法培训，并安排每名选手对工位、设备及设施进行安全检查及场地熟悉；3 .选手在比赛期间及工作期间不得携带任何电子设备、纸质文件（选手比赛文件和图纸除外）进入工位。正式比赛期间，除裁判长外任何人员不得主动接近选手及其工作区域，不许主动与选手接触与交流，选手有问题只能通过现场裁判向裁判长反映；4 .比赛每一阶段结束时间到后，选手应立即停止工作，离开工位，如有测试报告，需提交给裁判，并签名确认。裁判长须做好加密，装箱和保存
10、工作；5 .未经裁判长允许，选手不得延长比赛时间；6 .参赛选手如果违规，则根据违规程度，违规选手将会受到罚去10分20分、不得参与评奖、取消竞赛资格等不同级别的处罚；7 .比赛成绩在比赛结束后由组委会组织公布。六、评判方式（一）评分流程选拔赛评分流程采用世界技能大赛的评分方法。裁判员队伍由裁判长分工，分为不同的组别，进行评分工作，采用参赛队裁判回避评分的原则。所有数据测量及评分必须在不少于2名裁判员的监督下进行数据测量、数据存储及评分。存储后的测量数据及分数任何人不得修改，评分和数据应该由参与评判的裁判员签字确认后提交给裁判长。选拔赛评分流程检测人员：裁判员检测设备和量具：游标卡尺、直角尺、
11、直尺、维修双评分由各裁判组裁判员负责共同打分并记录结果。（参赛队裁判回避评分的原则）数据测量、记录及评分至少由2名裁判员负责操作和所有分数由组委会指定人员输入大赛评分系统进行评分、统计与排名。（-）评判方法（评判应全部使用客观评判进行）L组件测量用游标卡尺、直角尺等量具的方法检测；2 .压力测试用维修双表、气站仪表等方法检测；3 .抽真空检测利用真空仪进行检测；4 .制冷剂检漏利用检漏仪进行检测；5 .制冷剂充注采用电子秤进行定量加注；6 .电气测试用万用表、兆欧表、钳表、试电笔等工具进行检测;7 .时间记录由赛场时钟为记录依据。（三）竞赛模块安排完成模块一的选手，取其前十二名进入模块二的竞赛
12、环节。七、选拔赛的基础设施1 .赛场提供设备和工具序号名称规格及说明单位备注1双温冷冻冷藏库设备及部件SX系列台2工作台1000mm*800mm*500mm台3工具车94-193-23辆抽屉式4气源控制台订制台5真空泵FY-IC-N台6电子称VZS-50B台7棘轮板手1/4”、3/8,316,516只8制冷剂回收机VRR12L台9制冷剂瓶13.5KG只10真空计满足比赛要求只11绝缘手套满足比赛要求双12焊接手套满足比赛要求双13防冻手套满足比赛要求双14面罩头戴式个15分类垃圾回收桶可回收/不可回收个16灭火器干粉个17警示牌满足比赛要求个18水桶5KG个19制冷剂回收瓶13.5KG只20点
