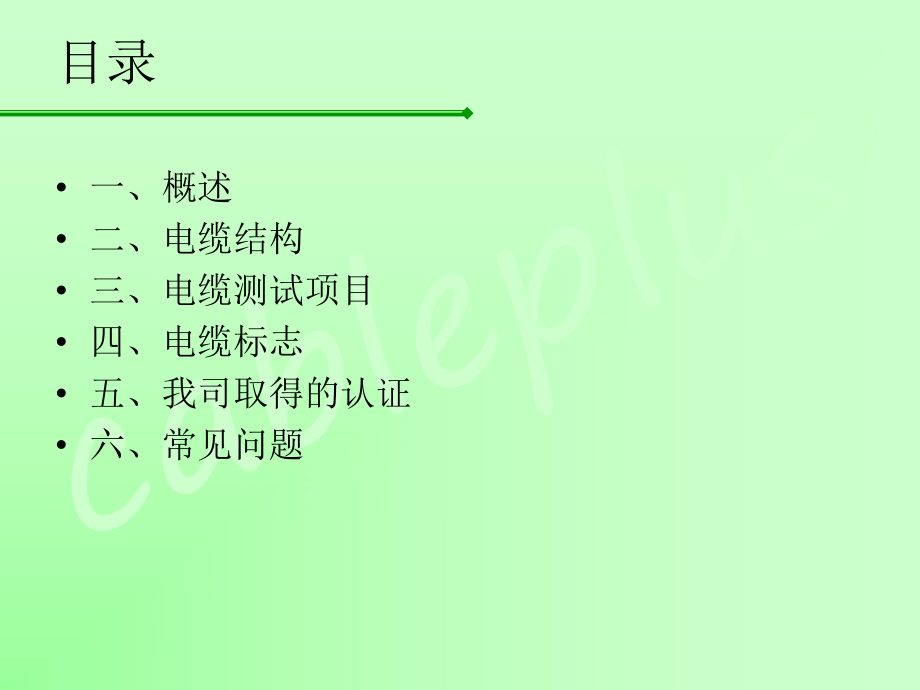

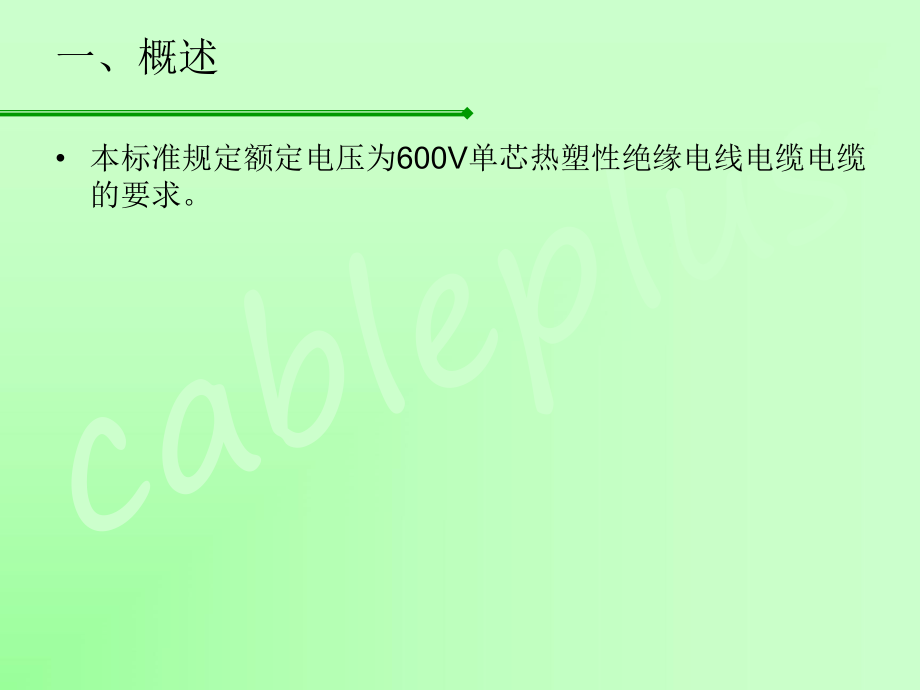

1、cableplus UL83热塑性绝缘电缆cableplus目录 一、概述 二、电缆结构 三、电缆测试项目 四、电缆标志 五、我司取得的认证 六、常见问题cableplus一、概述 本标准规定额定电压为600V单芯热塑性绝缘电线电缆电缆的要求。cableplus二、电缆结构导体材料铜、铜包铝或铝。规格铜导体单线最小为36AWG，铝导体最小单线直径为22AWG绞向和节距导体类型规格方向节距紧压导体2AWG多层绞合可同向或反向，但最外层是S向816倍2AWG817.5倍轻压导体所有规格多层绞合可同向或反向，但最外层是S向/常规绞合导体6AWG2000kcmil束绞导体每层之间方向相反；复绞导体方向
2、可同可反，但复绞或复绞中的束绞单元最外层必须是S向复绞导体中的束绞单元节距最大30倍所有规格复绞中的同心绞单元方向与相邻层绞合方向相反复绞中的同心绞单元节距为816倍/37根以下同心层绞导体每层节距816倍/37根上下同心层绞导体最外两层节距816倍/复绞导体最外层绞合单元或复绞单元节距为816倍cableplus二、电缆结构导体绞合导体的直径不小于标称值的98%，不大于标称值的101%。截面积不做要求。19及以下的导体最多有一根含有0.3m间距的接头。复绞导体中，每股线作为一个单元整体制作接头，接头间距不得小于2个绞距。导体接头不能是导体外径增大。cableplus二、电缆结构隔离层 导体和
3、绝缘之间可使用隔离层，颜色要与导体产生鲜明的对比，不允许使用绿色或透明色。 隔离层不能破坏导体或绝缘。cableplus二、电缆结构绝缘 绝缘应与导体或隔离层紧贴，无肉眼可见气孔、毛刺或其他不均匀点。 两层或多层绝缘，个绝缘间应无肉眼可见的分层。测量和做试验应将所有各层看作一个整体。 动力线芯应具有鲜明的颜色对比（白、灰、绿除外）或有条纹、印字提供极性识别；地线应为白、灰、绿或绿/黄。或在绿或绿/黄以外的底色上涂三条连续白色条纹（间隔120度）。 间色或色条面积为总面积的570%。cableplus二、电缆结构绝缘绝缘厚度符合Table 10的规定：cableplus二、电缆结构绝缘绝缘的机械
4、物理性能见Table 11cableplus二、电缆结构绝缘cableplus二、电缆结构Nylon护套THHN、THWN、TWN-75、THWN-2、T90尼龙型电线要求在绝缘外层紧密包一层尼龙护套。护套任意一点最薄点厚度符合Table 13的要求：cableplus三、试验要求铝导体试验 所有铝导体应具有至少10%伸长率。 绞合导体中任意单根导体的抗张强度为5998MPa（可以选择绞合之前或绞合之后测量）。cableplus三、试验要求高温水中短期绝缘电阻绝缘电阻值不得小于Table 23规定的数值：cableplus三、试验要求长期水中绝缘电阻任意时刻的绝缘电阻不应小于Table 23中
5、的规定值。浸水时间应为12周或以上。如果在612周任意时刻绝缘电阻大于3Gm，试验结果为合格。如果在612周绝缘电阻小于3Gm大于Table 23规定值的，浸水时间应为2416周。所有浸水时间内均应施加600Vrms的交流电压。如采用Nylon护套，应先将护套剥去。浸水时间的后半段连续三周内，如果绝缘电阻大于3Gm，允许最大的下降速率为4%；如果绝缘电阻小于3Gm大于Table 23规定值，允许最大的下降速率为2%。cableplus三、试验要求90长期空气绝缘电阻满足长期水中绝缘电阻要求的电线不需要做该项实验。试验结果应符合Table 24的要求：cableplus三、试验要求90长期空气绝
6、缘电阻浸水时间应为12周或以上。如果在612周任意时刻绝缘电阻大于3Gm，试验结果为合格。如果在612周绝缘电阻小于3Gm大于Table 23规定值的，浸水时间应为2416周。所有浸水时间内均应施加600Vrms的交流电压。最大下降速率的要求与长期水中绝缘电阻的要求相同。cableplus三、试验要求潮湿场所用电线的电容和相对介电常数 （含W的型号）浸入额定温度（60、75和90）的水中的成品电线的试样电容和相对介电常数应符合以下要求：浸水24h后相对介电常数不超过10；浸水14天后的电容值不会比浸水24h后的电容值大10%以上；浸水14天后的电容值不会比浸水5天后的电容值大5%以上；如采用N
7、ylon护套的电缆，试验时应剥去护套。cableplus三、试验要求老化后的柔韧性试验线材经过空气烘箱老化后，电缆被绕制Table 25B规定的绕棒上，绝缘和护套表面不应有任何可视裂纹。cableplus三、试验要求热冲击试验 试样在老化烘箱内经过1211h后，绕在Table 25A规定的绕棒上无可视裂纹。 1AWG或以下线规，试样应在绕棒上紧密缠绕4圈，并将尾部固定； 1/0AWG或以上线规，试样应在绕棒上绕成不小于180的U型。cableplus三、试验要求低温弯曲 电缆经过-254h低温后绕在绕棒上，绝缘和护套无可视裂纹，绕棒符合Table 25B的要求，-40 试验任选。 3/0AWG
8、或以下线规，试样应在绕棒上紧密缠绕4圈，每4s卷一圈。 4/0AWG或以上线规，试样应在绕棒上绕成不小于180的U型。cableplus三、试验要求低温冲击试验（任选） 试验条件：电缆 -404h后在室温下放置24h后进行冲击试验，电缆被放在平整的砧板上，冲击重量为1.36kg,10个试样中至少有8个试样完好。cableplus三、试验要求热变形对于额定温度为60、75和90经试验后绝缘厚度的变化率分别小于50%、30%和30%。带Nylon护套的电缆，应进行136 老化处理，处理后剥去Nylon,测量Nylon的厚度变化，其他所有芯线应进行121 老化处理，挂重符合Table 26的规定：c
9、ableplus三、试验要求燃烧和发烟 FT1必选 VW-1任选(电缆表面印刷VW-1必须测试FT2) FT4任选 低烟测试cableplus三、试验要求耐候性（任选） 电缆表面印刷“SR”需进行氙灯老化试验。cableplus三、试验要求耐油（任选） 电缆满足60耐油要求，电缆表面可印刷“PR I”，试验条件：电缆在IRM 902油中浸泡10096h,绝缘抗张强度和伸长率残余率大于50%。 电缆满足75耐油要求，电缆表面可印刷“PR II”，试验条件：电缆在IRM 902油中浸泡7560d,绝缘抗张强度和伸长率残余率大于65%。 试样应成U型放入油浴中，试样两端不能浸没在油中，试样被取出后，
10、应在U型的中间弯曲处切成两端，分别做机械物理性能实验，THHN和THWN应在浸泡后将Nylon护套除去再做试验。cableplus三、试验要求耐汽油（任选） 电缆表面印刷“GR I”和“GRII”,在满足以上耐油的试验条件的基础上，电缆需浸水、异辛烷和甲苯的混合溶液中在23环境中浸泡30d，绝缘抗张强度和伸长率残余率大于65%。 试样应成U型放入油浴中，试样两端不能浸没在油中，试样被取出后，应在U型的中间弯曲处切成两端，分别做机械物理性能实验，THHN和THWN应在浸泡后将Nylon护套除去再做试验。cableplus三、试验要求耐磨试验（Nylon护套或PVC以外的绝缘 线） 包覆在14AW
11、G的实心导体的绝缘或Nylon护套在经受3.3N800此磨损循环后，任何一个试样不应磨穿露出导体。cableplus三、试验要求抗挤压试验（Nylon护套或PVC以外的绝缘 线）在一根14AWG电缆试样上取10个点作为测试点，进行挤压测试，当每个点发生压穿时记录压力值，10个点的平均压力值要求大于1000N。cableplus三、试验要求抗冲击试验（Nylon护套或PVC以外的绝 缘线） 2.7J的能量冲击到14AWG的实心导体绝缘或Nylon护套试样上，不能漏导体。cableplus三、试验要求印字耐擦性试验 同AWM电子线。cableplus三、试验要求长期绝缘老化试验 对于标准规定以外的
12、材料，需经过标准要求的长期老化试验，老化后试样的绝对伸长率大于50%，且老化后抗张强度和断裂伸长率的平均值不得小于老化前的85%。cableplus三、试验要求交流火花试验cableplus三、试验要求水中介质耐电压试验 交流试验电压如下表所示，试验时间为1min,直流试验电压是交流试验电压的3倍（FQC文件备注）。cableplus三、试验要求15水中绝缘电阻cableplus四、电缆标志产品标志可采用表面印字、凹印、凸印，但不允许由于印字导致绝缘厚度不符合规定值。间距不大于610mm。标志必须包括：制造商、型号（如THHN)、导体规格（AWG、mm2)、导体类型（AL为铝导体，默认为铜导体
13、）、紧压导体（默认为常规绞合）、额定电压。可选标志：低温、阻燃等级、耐候性（SR或Sun Res)、耐油性、耐汽油。例：320335 (UL) THHN 10AWG 600V -40 VW-1 PRI SR CABLEPLUScableplus四、电缆标志包装标志标志必须包括：制造商、型号（如THHN)、导体规格（AWG、mm2)、导体类型（AL为铝导体，默认为铜导体）、紧压导体（默认为常规绞合）、额定电压、潮湿干燥场所最高额定温度（此项可选）、生产日期。cableplus五、我司取得的认证 Listing Format Cable type USL CNL THWN x - TWN75 -
14、x THWN-2 x - THHN x - T90 Nylon - x cableplus五、我司取得的认证 THWN 额定温度90，耐湿等级75 TWN75 额定温度75，耐湿等级75 THWN-2 额定温度90，耐湿等级90 THHN 额定温度90 T90 Nylon额定温度90 结构均为PVC绝缘+Nylon护套。cableplus五、我司取得的认证 THWN,TWN75材料要求： 绝缘为QMTT2型适合THWN型号PVC； 护套为符合QMTT2型的Nylon; 如电缆标记“PRI”或“PRII”，护套材料必须为耐油等级为I级或II级； 如电缆标记“GRI”或“GRII”，护套材料必须为
15、耐汽油。cableplus五、我司取得的认证 THWN-2材料要求： 绝缘为QMTT2型适合THWN-2型号PVC； 护套为符合QMTT2型的Nylon; 如电缆标记“PRI”或“PRII”，护套材料必须为耐油等级为I级或II级； 如电缆标记“GRI”或“GRII”，护套材料必须为耐汽油。cableplus五、我司取得的认证 THHN,T90 Nylon材料要求： 绝缘为QMTT2型适合THHN型号PVC； 护套为符合QMTT2型的Nylon; 如电缆标记“PRI”或“PRII”，护套材料必须为耐油等级为I级或II级； 如电缆标记“GRI”或“GRII”，护套材料必须为耐汽油。cableplus五、我司取得的认证 我司所使用的PVCAPEX 80853Ccableplus五、我司取得的认证 我司所使用的NylonBASF B29_HM01cableplusAny Questions?cableplus 谢 谢！
