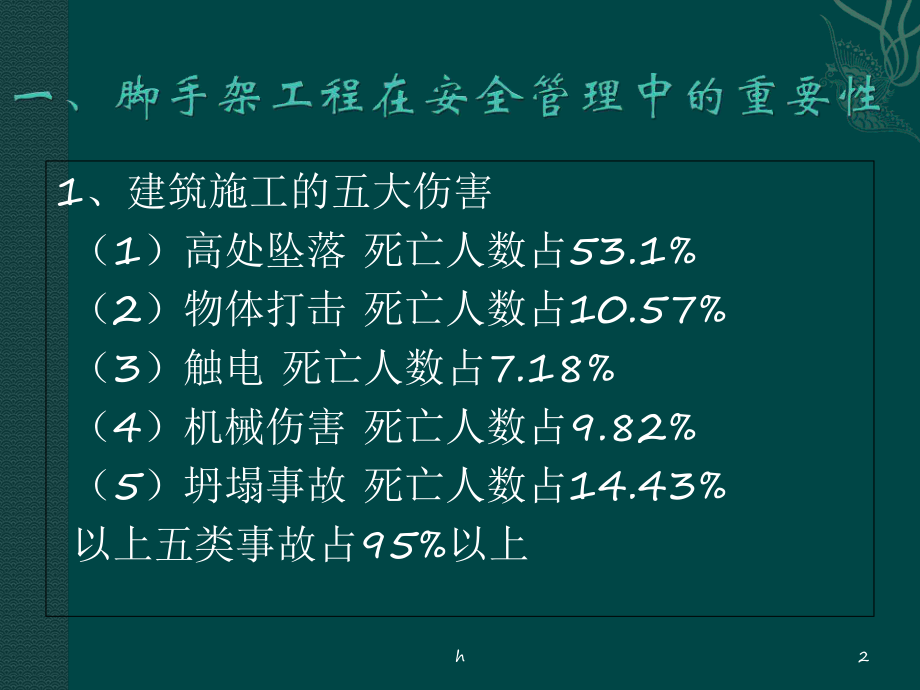

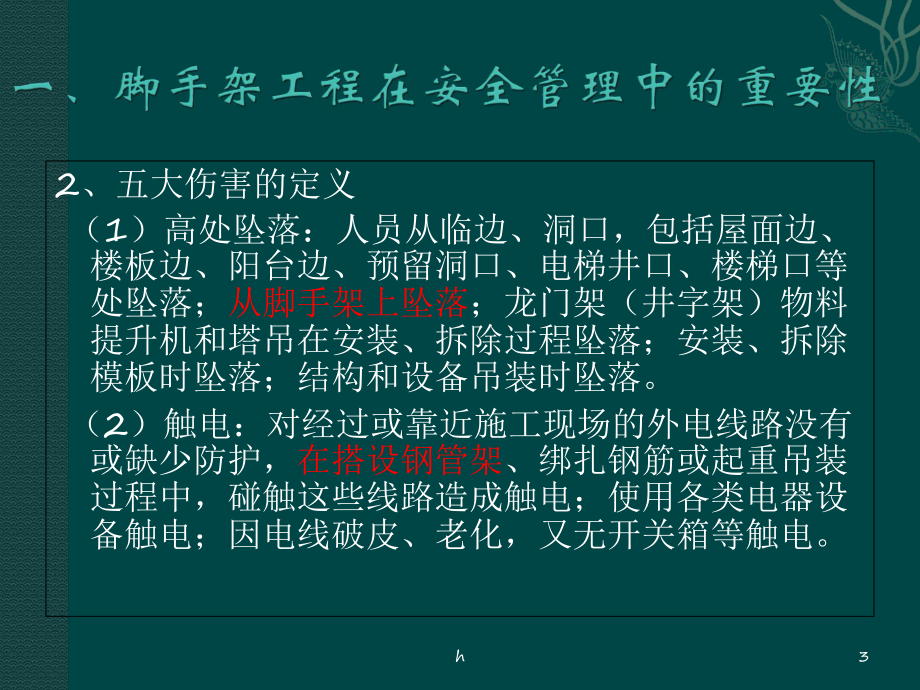

1、h1【脚手架】脚手架施工工程安全员培训知识h21、建筑施工的五大伤害 （1）高处坠落 死亡人数占53.1% （2）物体打击 死亡人数占10.57% （3）触电 死亡人数占7.18% （4）机械伤害 死亡人数占9.82% （5）坍塌事故 死亡人数占14.43% 以上五类事故占95%以上h32、五大伤害的定义 （1）高处坠落：人员从临边、洞口，包括屋面边、楼板边、阳台边、预留洞口、电梯井口、楼梯口等处坠落；从脚手架上坠落；龙门架（井字架）物料提升机和塔吊在安装、拆除过程坠落；安装、拆除模板时坠落；结构和设备吊装时坠落。 （2）触电：对经过或靠近施工现场的外电线路没有或缺少防护，在搭设钢管架、绑扎钢
2、筋或起重吊装过程中，碰触这些线路造成触电；使用各类电器设备触电；因电线破皮、老化，又无开关箱等触电。 h42、五大伤害的定义 （3）物体打击：人员受到同一垂直作业面的交叉作业中和通道口坠落物体的打击。 （4）机械伤害：主要是垂直运输机械设备、吊装设备、各类桩机等对人的伤害。 （5）坍塌：施工中发生的坍塌事故主要是：现浇混凝土梁、板的模板支撑失稳倒塌、基坑边坡失稳引起土石方坍塌、拆除工程中的坍塌、施工现场的围墙及在建工程屋面板质量低劣坍落。以上五大伤害中有三项均与脚手架有关h53、相关法律规定 （1）建筑法第三十八条规定，对专业性较强的工程项目应当编制专项安全施工组织设计。 （2）建设工程安全生
3、产管理条例第二十六条规定，对专业性较强的，达到一定规模的危险性较大的分部分项工程，如：基坑支护与降水工程、土方开挖工程、模板工程、起重吊装工程、脚手架工程、拆除、爆破工程应编制专项施工方案。h64、脚手架的重要性 （1）是建筑施工中必不可少的临时设施。 （2）对建筑施工速度、工作效率有直接影响。 （3）对建筑工程的质量有直接影响。 （4）对建筑工人的人身安全有直接影响。因此，对脚手架的选型、构造、搭设质量等应给予足够的重视，不可疏忽大意、轻率处理。h71、按搭设材质分类：（1）竹脚手架（2）木脚手架（3）钢管脚手架（扣件式、碗扣式、门式、工具式）2、按搭设立杆的排数分类：（1）单排架 （2）双
4、排架 （3）满堂架3、按大类分：（1）外脚手架 （2）内脚手架 （3）工具式脚手架h81、对钢管的要求（1）脚手架钢管的尺寸应按下表采用，每根钢管的最大质量不应大于25公斤，宜采用483.5钢管。截面尺寸截面尺寸最大长度最大长度外径外径壁厚壁厚横向水平杆横向水平杆其它杆其它杆483.522006500513.022006500h91、对钢管的要求（2）钢管上严禁打孔。（3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2、对扣件的要求（1）扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件的规定；采用其它材料制作的扣件应经试验证明其
5、质量符合该标准的规定后方可使用。（2）脚手架采用的扣件，在螺栓拧紧扭力矩达65N.M时不得发生破坏。h103、对脚手板的要求（1）脚手板可采用钢、木、竹材料制作每块质量不宜大于25KG（2）竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板。（3）木脚手板应采用杉木或松木制作，其材质应符合现行国家标准木结构设计规范中级材质的规定；脚手板厚度不应小于50mm,两端应各设直径为4mm的镀锌钢丝箍两道。h11双排脚手架的设计尺寸连墙连墙杆设杆设置置立杆横距立杆横距步距步距立杆纵距立杆纵距脚手架允许脚手架允许搭设高度搭设高度M装修脚手架结构脚手架两步三跨1.051.801.801.50501.301.8
6、01.501.20501.551.801.501.2037三步三跨1.051.801.801.50341.301.801.501.2030h12纵向水平杆的构造应符合下列规定：1、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。2、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定： 1)纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。h13h14h15 2）搭接长度不应小于1米，应等间距设置3个旋转扣件固定，端部扣件盖板边缘
7、至搭接纵向水平杆杆端的距离不应小于100mm。 3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座用，直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置间距不应大于400mm。下图为铺设竹笆脚手板时的纵向水平杆构造：h16h17横向水平杆的构造应符合下列规定 1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度a不应大于0.4l且不应大于500mm。 2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最
8、大间距不应大于纵距的1/2。h18h19 3、当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。 4、使用竹笆脚手板时，双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。脚手板的设置应符合下列规定 1、作业层脚手板应铺满、铺稳，离开墙面120150mm。h20 2、冲压钢脚手板、木脚手板、竹串片脚手板等应设置在三根横向水平杆上，当脚手板长度小于2m时可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定,严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取1301
9、50mm,两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。h21h22 3）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。 4）作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。h23立杆1、每根立杆底部应设置底座或垫板。2、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在
10、同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。h24h253、脚手架底层步距不应大于2m。4、立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按规范采用。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6、立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。7、双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6米。h26h272、连墙件的布置应符合下列规定 1）宜靠近主节点设置偏离主节点的距离不应大于300mm。 2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可
11、靠措施固定。 3）宜优先采用菱形布置，也可采用方形，矩形布置。h28 4）一字型开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）。3、对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件。4、对高度24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接。5、连墙件的构造应符合下列规定：h291）连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；2）连墙件必须采用可承受拉力和压力的构造。6、当脚手架下部暂不能设
12、连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角在4560度之间；连接点中心与主节点的距离不应大于300mm。抛撑应在连墙件拆除后方可拆除。h30剪刀撑与横向斜撑1、双排脚手架应设剪刀撑与横向斜撑，单排脚夫手架应设剪刀撑。2、剪刀撑的设置应符合下列规定：1）每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6米，斜杆与地面的倾角宜在4560度之间。剪刀撑与地面的倾角剪刀撑与地面的倾角45度度50度度60度度剪刀撑跨越立杆的最多根数n765h31 2）高度在24米以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置
13、； 3）高度在24米以上的双排脚手架应外侧立面整个长度和高度上连续设置剪刀撑； 4）剪刀撑斜杆的接长宜采用搭接。 5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。h32横向斜撑的设置应符合下列规定：1、横向斜杆应在同一节间，由底至顶层呈之字型连续布置；2、一字型、开口型双排脚手架的两端均必须设置横向斜撑；3、高度在24米以下的封闭双排脚手架可不设横向斜撑，高度在24米以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。h33h34施工准备1、技术准备：根据施工组织设计中有关脚手架的要求，向架设和使用人员进行技
14、术交底；2、材料准备：根据规范规定和施工组织设计的要求对钢管、扣件、脚手板、安全网等进行检查验收，不合格产品不得使用；3、材料堆放场地准备：经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水；4、应清除搭设场地杂物，平整搭设场地，并使排水畅通；5、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。h35脚手架的搭设1、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。2、每搭设完一步脚手架后，应按规范的规定校正步距、纵距、横距及立杆的垂直度。3、立杆搭设应符合下列规定： 1）严禁将外径48mm与51mm的钢管混合使用；
15、2）相邻立杆的对接扣件不得在同一高度内，错开距离应符合规范的规定； 3）开始搭设立杆时应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除； 4）当搭设至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件； 5）顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合规范的规定。h364、纵向水平杆搭设应符合下列规定： 1）在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。 2）纵向水平杆的搭设应符合规范的构造规定。5、横向水平杆搭设应符合下列规定： 1）双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm； 2）单排脚
16、手架的横向水平杆设置位置应符合规范规定。h376、连墙件、剪刀撑、横向斜撑搭设应符合下列规定： 1）连墙件搭设应符合规范的构造规定。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除； 2）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。7、扣件安装应符合下列规定： 1）扣件规格必须与钢管外径相同； 2）螺栓拧紧扭力不应小于40Nm，且不应大于65Nm； 3）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；h38 4)对接扣件开口应朝上或朝内； 5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。8、作业层、斜道的栏杆和挡脚板的搭设应符合下列规定： 1）栏杆和挡脚板均应搭设在外立杆的内侧； 2）上栏杆上皮高度应为1.2m； 3）挡脚板高度不应小于180mm； 4）中栏杆应居中设置。h39h409、脚手板铺设应符合下列规定： 1）脚手板应铺满、铺稳，离开墙面120mm至150mm； 2）采用对接或搭接时均应符合规范的规定；脚手板探头板应直径3.2mm的镀锌钢丝固
